2017 TOYOTA AYGO sensor

1704-5. Toyota Safety Sense
OM99Q24SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn • Vid förbikörning av ett fordon i en
mötande fil som har stannat för att
svänga till höger/vänster
• Om din bil passerar ett mötande for- don medan bilen svänger åt vänster
eller höger
• Vid körning på väg där det inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om du snabbt närmar dig ett framför- varande fordon
OM99Q24SE.book Page 170 Friday, April 28, 2017 10:18 AM

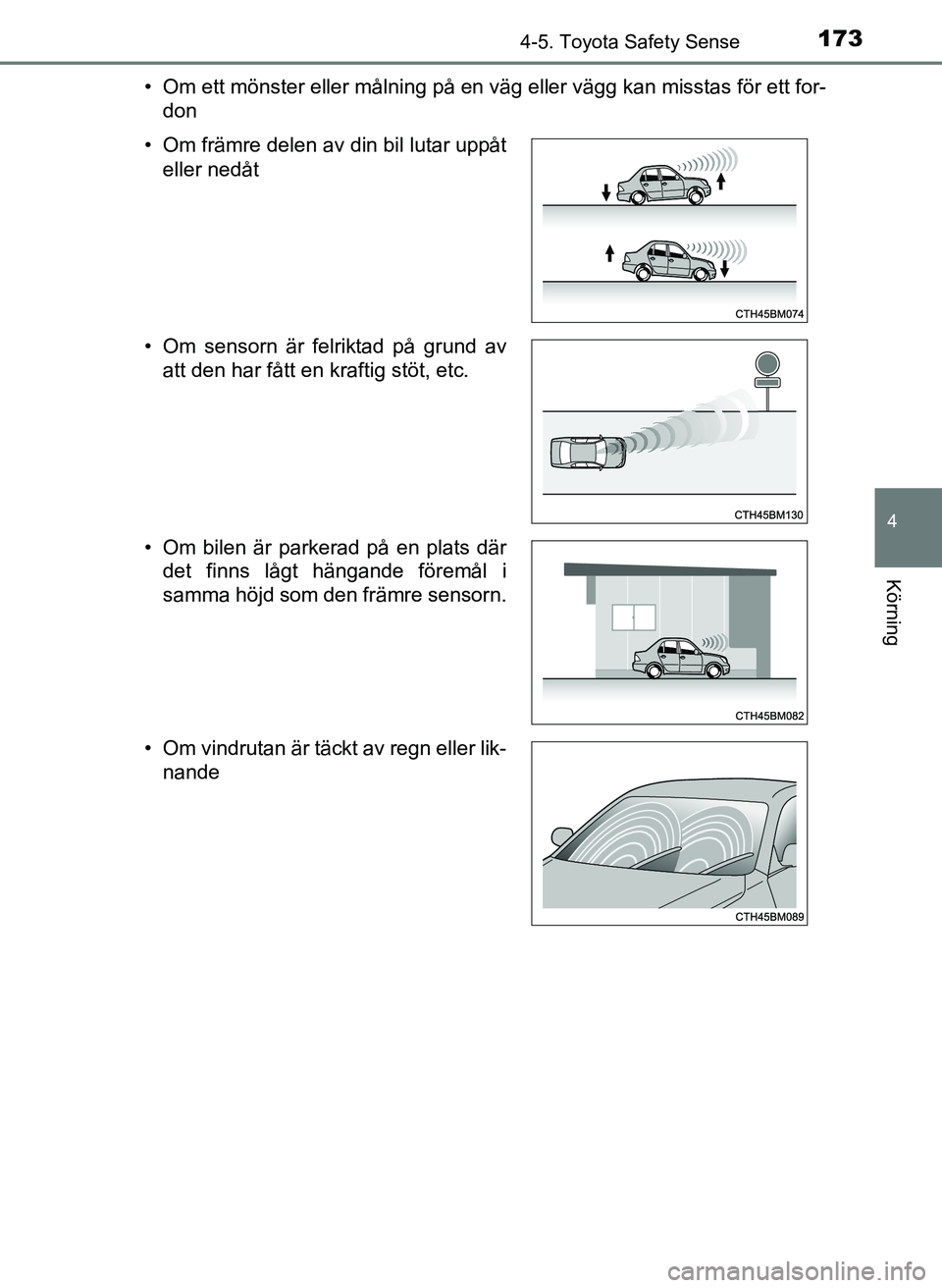

1734-5. Toyota Safety Sense
4
Körning
OM99Q24SE• Om ett mönster eller målning på en väg eller vägg kan misstas för ett for-
don
• Om främre delen av din bil lutar uppåt eller nedåt
• Om sensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
• Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn.
• Om vindrutan är täckt av regn eller lik- nande
OM99Q24SE.book Page 173 Friday, April 28, 2017 10:18 AM

1744-5. Toyota Safety Sense
OM99Q24SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt- fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en
låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
OM99Q24SE.book Page 174 Friday, April 28, 2017 10:18 AM

1754-5. Toyota Safety Sense
4
Körning
OM99Q24SE• Om vatten, snö, damm etc, från framförvarande fordon virvlar upp på
bilen
• Vid körning genom ånga eller rök som kan skymma framförvarande for- don
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Vid körning i en kurva och en viss tid efter körning i en kurva • Om ett framförvarande fordon inte är direkt framför din bil
• Vid körning i ostadigt väder, t.ex. kraf- tigt regn, dimma, snö eller sandstorm
• Om ett starkt ljussken, t.ex. solstrålar eller mötande trafiks strålkastare, ski-
ner direkt in i frontsensorn.
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
OM99Q24SE.book Page 175 Friday, April 28, 2017 10:18 AM

1764-5. Toyota Safety Sense
OM99Q24SE• Om hjulen är felriktade
• Om ett torkarblad skymmer frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller ojämn vä\
gbana
• Om ett framförvarande fordon reflekterar lasern dåligt
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i broms-
systemet är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om bilen sladdar
• Om bilens front är höjd eller sänkt
• Om sensorn är felriktad på grund av
att den har fått en kraftig stöt, etc.
OM99Q24SE.book Page 176 Friday, April 28, 2017 10:18 AM

1774-5. Toyota Safety Sense
4
Körning
OM99Q24SEn
Om PCS-varningslampan blinkar eller är tänds
Om det aktiva krockskyddet eventuellt inte är tillgängligt för tillfälligt, eller om
en funktionsstörning kan ha uppstått i systemet.
lI följande situationer slocknar varningslampan och systemet blir funktionellt
när normala driftsförhållanden återställs:
• Om ytan kring frontsensorn är het, t. ex. om bilen har varit parkerad i
solen
• Om vindrutan är immig eller täckt med kondens eller is ( Sid. 260, 266)
• Om frontsensorn eller ytorna kring respektive sensor är kalla, t.ex. i en
extremt kall miljö
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är
öppen
l Om PCS-varningslampan fortsätter att blinka eller vara tänd kan en funk-
tionsstörning ha uppstått i systemet. Låt omedelbart en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om VSC stängs av
lOm TRC och VSC är avstängda ( Sid. 195), inaktiveras även bromsassistan-
sen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i det
aktiva krockskyddet kommer dock att fungera.
l Om PCS-varningslampan tänds.
OM99Q24SE.book Page 177 Friday, April 28, 2017 10:18 AM

1784-5. Toyota Safety Sense
OM99Q24SE
LDA (Körfilsvarning)
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamera som sensor som larmar
föraren om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksammas
föraren på detta med en summerton och indikeringar på mätaren.
Frontsensor
Tryck på LDA-knappen för att akti-
vera systemet.
LDA-indikeringslampan tänds.
Tryck en gång till på knappen för
att stänga av LDA-systemet.
LDA-systemet fortsätter att vara
påslaget eller avstängt även om
startknappen är i avstängt läge.
lOm bilens hastighet är lägst cirka 50 km/tim
l Om körfältsbredden är över cirka 3 m
l Vid körning på en rak väg eller i en kurva med en radie på över
cirka 150 m
: I förekommande fall
Sammanfattning av funktioner
Aktivera LDA-systemet
Funktionsvillkor
OM99Q24SE.book Page 178 Friday, April 28, 2017 10:18 AM

1804-5. Toyota Safety Sense
OM99Q24SE
nTillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningssignalen används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinjerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfilsvarningen kan inte användas igen på flera sekunder efter att den har
aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå elle r ljudet från luftkonditionerings-
fläkten medan någon av dessa är igång kan det vara svårt att urskilja
varningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte omedelbart tillgängligt. Om temperaturen i
kupén sjunker och temperat uren kring frontsensorn (Sid. 161) får lämplig
nivå för att upprätthålla funktionen, startar funktionerna i\
gen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
n Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan frontsensorn eventuellt inte känna av körfältsmarke-
ringarna vilket leder till att körfilsvarningen inte fungerar på rätt sätt. Det indi-
kerar emellertid inte en funktionsstörning.
l Vid körning i ett område som t.ex. vid en vägtull, en korsning eller före en
biljettkontroll
l Vid körning i en snäv kurva
l Om körfältsmarkeringarna är extremt smala eller extremt breda
l Om bilen lutar ovanligt mycket åt ena sidan på grund av tung last eller felak-
tigt lufttryck i däcken
l Om avståndet mellan dig och framförvarande fordon är extremt kort
l Om körfältsmarkeringarna är gula (De kan vara svårare för systemet att
känna av jämfört med vita markeringar.)
l Om körfältsmarkeringarna är trasiga, upphöjda, eller av sten
