2017 TOYOTA AVENSIS Bruksanvisningar (in Swedish)

4577-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel
nKörriktningsvisare, framEndast vänster sida:
Ta bort klämman och luftre-
narkanalens övre del (om
den är borttagbar).
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Sätt tillbaka glödlampan som i steg och , men i motsatt
följd.
Endast vänster sida: Montera
luftrenarkanalens övre del
och fäst klämman genom att
utföra i omvänd ordning.
1
2
3
432
5
1
OM20C66SE_Avensis.book Page 457 Monday, October 3, 2016 11:03 AM

4587-3. Arbeten du kan göra själv
OM20C66SEn

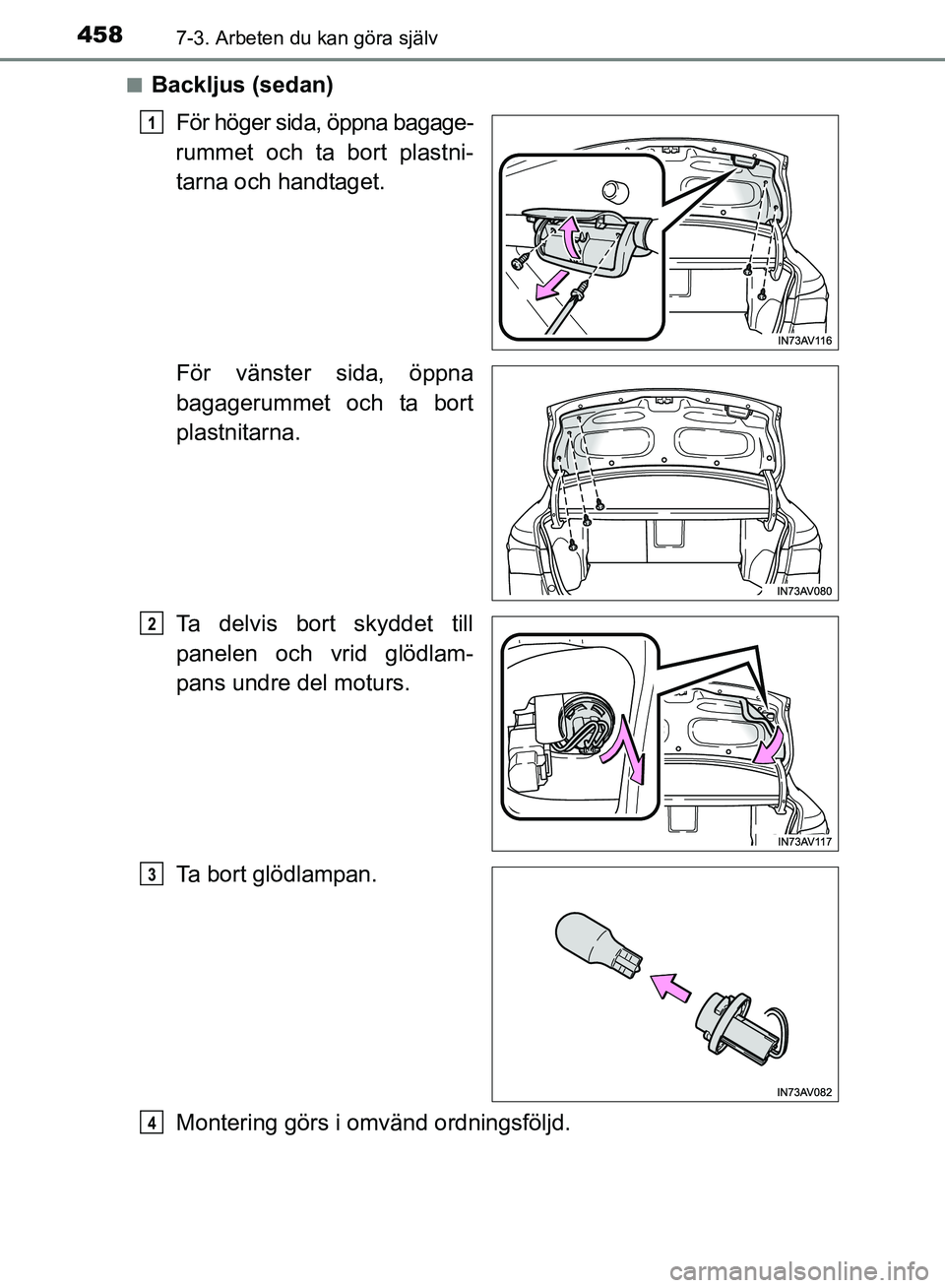

Backljus (sedan)
För höger sida, öppna bagage-
rummet och ta bort plastni- tarna och handtaget.
För vänster sida, öppna
bagagerummet och ta bort
plastnitarna.
Ta delvis bort skyddet till
panelen och vrid glödlam-
pans undre del moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C66SE_Avensis.book Page 458 Monday, October 3, 2016 11:03 AM

4597-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel
nBackljus (kombi)Öppna bakluckan och ta bort
panelen.
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C66SE_Avensis.book Page 459 Monday, October 3, 2016 11:03 AM

4607-3. Arbeten du kan göra själv
OM20C66SEn
Bakre körriktningsvisare (sedan)
Öppna bakluckan och ta bort
skyddet.
Vrid glödlampans sockel mot-
urs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C66SE_Avensis.book Page 460 Monday, October 3, 2016 11:03 AM

4617-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel
nKörriktningsvisare, bak (kombi)Öppna bakluckan och ta bort
panelen.
Vrid glödlamporna moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM20C66SE_Avensis.book Page 461 Monday, October 3, 2016 11:03 AM

4627-3. Arbeten du kan göra själv
OM20C66SEn
Nummerskyltsbelysning
Ta bort täcklocket.
För in en plattskruvmejsel eller
liknande i hålet och ta bort det
som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
nKörriktningsvisare, sidaTa bort täcklocket.
Sätt in spårmejseln och för den
längs sidoblinkers.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Tryck på de 2 plastnitarna
och ta bort glödlampan till
sidoblinkers från kåpan.
1
2
3
1
2
OM20C66SE_Avensis.book Page 462 Monday, October 3, 2016 11:03 AM

4637-3. Arbeten du kan göra själv
OM20C66SE
7
Underhåll och skötsel
Ta bort sockeln från kåpan till
sidoblinkers.
Ta bort glödlampan.
Ersätt glödlampan och mon-
tera sockeln i kåpan till sido-
blinkers.
Passa in spåren på uttaget med
kåpan till sidoblinkers.
Låt kablaget passera genom
den nedre delen av sidoblin-
kers, montera det på kåpan.
3
4
5
6
OM20C66SE_Avensis.book Page 463 Monday, October 3, 2016 11:03 AM

4647-3. Arbeten du kan göra själv
OM20C66SE
Passa in de 6 flikarna och
montera kåpan.
Lyssna efter ett klickande ljud
och kontrollera att kåpan sitter
säkert.
n
Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en aukto-
riserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning byta lampan.
l Strålkastare (LED-typ)
l Främre positionsljus/varselljus
l Dimljus, bak
l Bromsljus
l Baklyktor
l Högt monterat bromsljus
nKondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få information om
något av följande inträffar:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats i strålkastaren.
n LED-lampor
Strålkastarna (LED-typ), främre positionsljusen/varselljusen, bakre dimljus,
broms/bakljus och högt monterade bromsljus består av ett antal lysdioder
(LED). Om några av LED-lamporna går sönder bör du köra bilen till en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning och låta dem byta lampor.
7
OM20C66SE_Avensis.book Page 464 Monday, October 3, 2016 11:03 AM
