Page 98 of 660
982. Instrumentgruppe
OM20C66DK
Advarselslamper og indikatorer
Biler med monokromt display
Biler med farvedisplay
De enheder, der anvendes på spe edometeret, omdrejningstælleren
og visse indikatorer, kan være forskellige alt efter motortype, trans-
mission osv.
Advarselslamperne og indikatorerne på instrumentgruppen og
midterpanelet informerer føreren om status for bilens forskellige
systemer.
For at gøre forklaringen lettere viser følgende illustration alle
indikatorer og advarselslamper med lys.
OM20C66DK.book Page 98 Thursday, January 12, 2017 4:30 PM
Page 99 of 660
992. Instrumentgruppe
2
Instrumentgruppe
OM20C66DK
Advarselslamperne informerer føreren om, at der er fejl i et af bilens
systemer.
Advarselslamper
*1
(rød)
Advarselslampe for
bremsesystem
(S. 530)*1, 2
(Diesel-
motor)
Stop & Start-
deaktiveringsindikator
( S. 532)
*1Fejlindikatorlampe
(S. 530)*1Advarselslampe for
servostyring
(S. 531)
*1SRS-advarselslampe
(S. 530) Advarselslampe for lavt
brændstofniveau
(
S. 532)
*1Advarselslampe for ABS
(S. 531) Indikator for
sikkerhedssele
(
S. 532)
*1
(gul)
Advarselslampe for
bremsesystem
(S. 531) Indikatorer for
bagsædepassagerernes
sikkerhedssele
(på midterpanelet)
(
S. 532)
*1, 2
(Hvis monteret)
PCS-advarselslampe
(S. 531) Indikator for
parkeringsbremse
(
S. 532)
*1, 2
(Hvis monteret)
"AFS OFF"-indikator
(S. 532)*1
Hovedadvarselslampe
(S. 533)
*1Indikator for
udskridningssystem
(S. 532)*1
(Hvis monteret)
Advarselslampe for lavt
dæktryk ( S. 533)
OM20C66DK.book Page 99 Thursday, January 12, 2017 4:30 PM

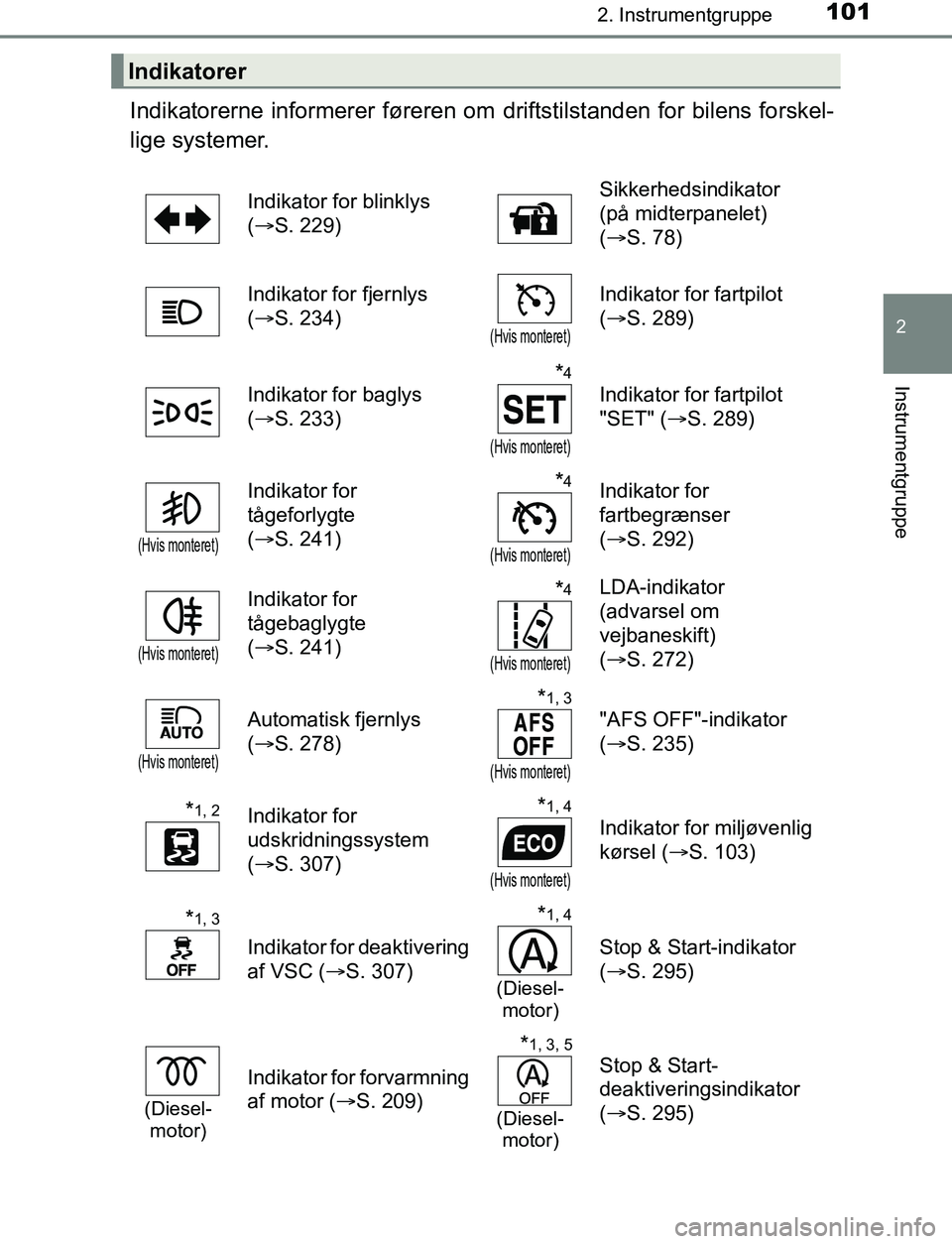

Page 101 of 660
1012. Instrumentgruppe
2
Instrumentgruppe
OM20C66DK
Indikatorerne informerer føreren om driftstilstanden for bilens forskel-
lige systemer.
Indikatorer
Indikator for blinklys
(S. 229) Sikkerhedsindikator
(på midterpanelet)
(
S. 78)
Indikator for fjernlys
( S. 234)
(Hvis monteret)
Indikator for fartpilot
(S. 289)
Indikator for baglys
( S. 233)
*4
(Hvis monteret)
Indikator for fartpilot
"SET" ( S. 289)
(Hvis monteret)
Indikator for
tågeforlygte
(S. 241)*4
(Hvis monteret)
Indikator for
fartbegrænser
(S. 292)
(Hvis monteret)
Indikator for
tågebaglygte
(S. 241)*4
(Hvis monteret)
LDA-indikator
(advarsel om
vejbaneskift)
(S. 272)
(Hvis monteret)
Automatisk fjernlys
(S. 278)*1, 3
(Hvis monteret)
"AFS OFF"-indikator
(S. 235)
*1, 2Indikator for
udskridningssystem
(S. 307)*1, 4
(Hvis monteret)
Indikator for miljøvenlig
kørsel ( S. 103)
*1, 3
Indikator for deaktivering
af VSC ( S. 307)
*1, 4
(Diesel-
motor)
Stop & Start-indikator
( S. 295)
(Diesel-
motor)
Indikator for forvarmning
af motor ( S. 209)
*1, 3, 5
(Diesel-
motor)
Stop & Start-
deaktiveringsindikator
( S. 295)
OM20C66DK.book Page 101 Thursday, January 12, 2017 4:30 PM
Page 102 of 660
1022. Instrumentgruppe
OM20C66DK
*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler udensmart-nøgle), eller når tændingskontakten drejes til IGNITION ON (biler
med smart-nøgle), som tegn på, at der foretages en systemkontrol. De
slukker, når motoren er startet eller efter et par sekunder. Hvis en af indika-
torerne ikke lyser, eller hvis indikatorerne ikke slukker, kan det skyldes fejl i
et system. Få bilen efterset hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
*2: Indikatoren blinker som tegn på, at systemet er aktivt.
*3: Lyset tændes, når systemet er slået fra.
*4: Denne lampe lyser på multi-informationdisplayet.
*5: På biler med farvedisplay lyser denne lampe på multi-informationdisplayet.
*1
(Hvis monteret)
Indikator for Auto P
frakoblet ( S. 231)*1, 3
(Hvis monteret)
PCS-advarselslampe
(S. 262)
*4
(Hvis monteret)
Gearstillingsindikator
(S. 222)
*5
(Hvis monteret)
"SPORT"-indikator
(S. 220)
*4
(Hvis monteret)
Gearstillingsindikator
(S. 222) Indikator for
parkeringsbremse
(
S. 230)
*1, 4
(Hvis monteret)
Gearskiftindikator
(S. 226)
(Hvis monteret)
Indikator for lav
udendørstemperatur
(S. 107)
Indikator for
"PASSENGER
AIRBAG"
(på midterpanelet)
(S. 52)
OM20C66DK.book Page 102 Thursday, January 12, 2017 4:30 PM
Page 194 of 660
1944-1. Før kørsel
OM20C66DK
ADVARSEL
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald er der risiko for dødsfald eller alvorlige kvæstelser.
n Når bilen er parkeret
l Efterlad ikke briller, lightere, spraydåser eller sodavandsdåser i bilen, når
den står i solen.
Ellers kan der ske følgende:
• Der kan komme gas ud af lighteren eller spraydåsen, hvilket kan forår-
sage brand.
• Temperaturen i bilen kan få brilleglas af plastic og plastmateriale på bril- ler til at deformere eller revne.
• Sodavandsdåser kan eksplodere, så indholdet sprøjter ud over bilens
interiør og eventuelt fører til en kortslutning i bilens elektriske kompo-
nenter.
l Efterlad ikke lightere i bilen. Hvis der er en cigaretlighter i f.eks. handske-
rummet eller på gulvet, kan den tændes utilsigtet ved læsning af bagage
eller justering af sædet.
l Undlad at montere skiver eller lignende på forruden eller de øvrige vin-
duer. Undlad at montere beholdere som luftfriskere på instrumentpanelet
eller instrumentbrættet. Skiver eller beholdere, der er monteret på ruden,
kan fungere som linser og dermed forårsage en brand i bilen.
l Lad ikke en dør eller en rude stå åben, hvis det buede glas er belagt med
metalfilm, fx en sølvfarvet film. Genspejlet sollys kan få glasset til at fun-
gere som en linse, hvilket kan forårsage brand.
l Flyt altid gearvælgeren til P (biler med multidrive), træk parkeringsbrem-
sen, stands motoren, og lås bilen.
Efterlad aldrig bilen uden opsyn, mens motoren kører.
Hvis bilen parkeres med gearvælgeren i P, men parkeringsbremsen ikke
er aktiveret, kan bilen begynde at rulle, hvilket kan medføre en ulykke.
l Undgå at berøre udstødningsrøret, mens motoren kører, eller lige efter, at
motoren er blevet slukket.
Det kan give forbrændinger.
OM20C66DK.book Page 194 Thursday, January 12, 2017 4:30 PM
