2017 TOYOTA AVENSIS airbag

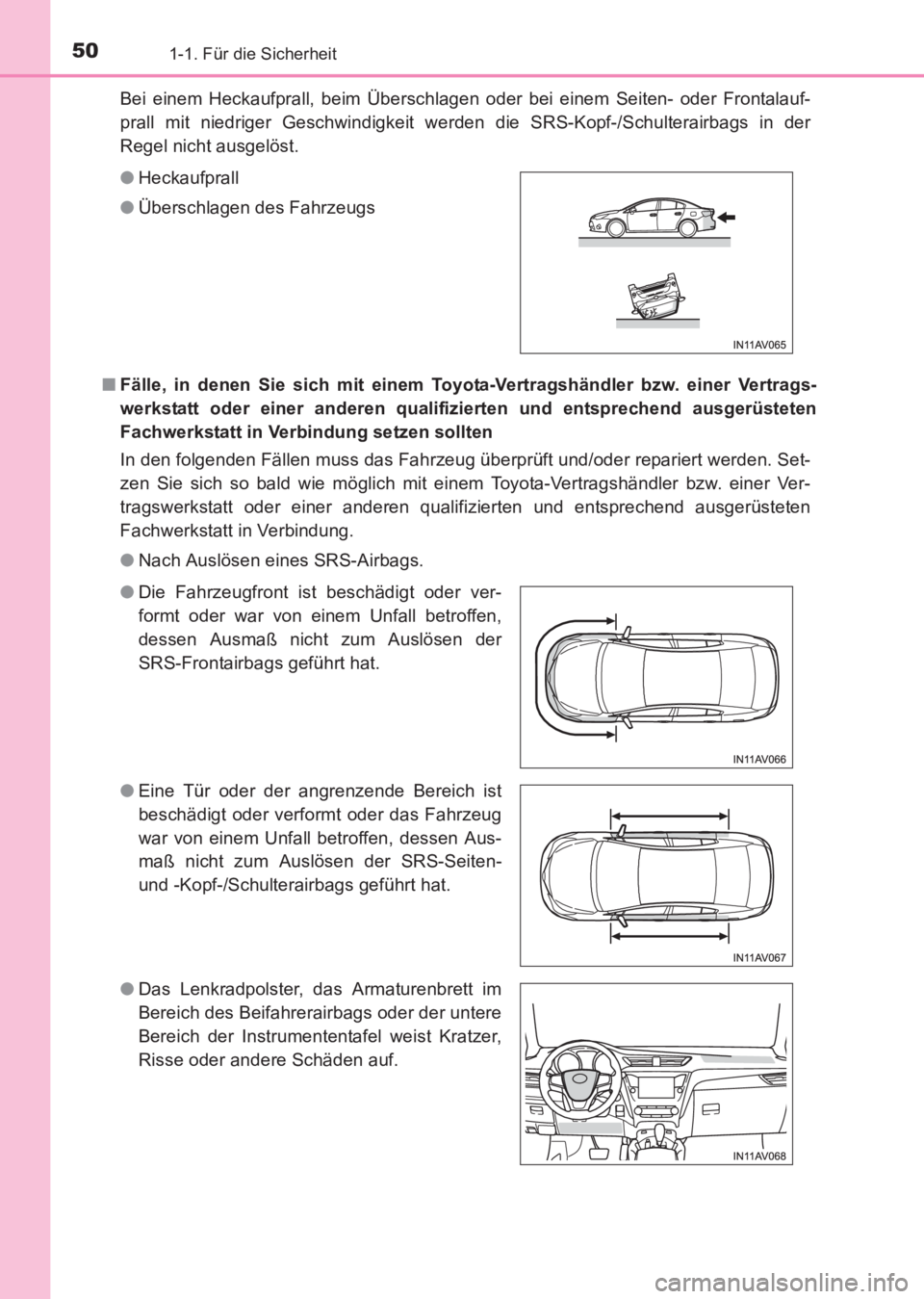

501-1. Für die Sicherheit
AVENSIS_OM_OM20C68M_(EM)Bei einem Heckaufprall, beim Überschlagen oder bei einem Seiten- oder Frontalauf-
prall mit niedriger Geschwindigkeit werden die SRS-Kopf-/Schulterairbags in der
Regel nicht ausgelöst.
■ Fälle, in denen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung setzen sollten
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Set-
zen Sie sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
●Nach Auslösen eines SRS-Airbags.
●
Heckaufprall
● Überschlagen des Fahrzeugs
● Die Fahrzeugfront ist beschädigt oder ver-
formt oder war von einem Unfall betroffen,
dessen Ausmaß nicht zum Auslösen der
SRS-Frontairbags geführt hat.
● Eine Tür oder der angrenzende Bereich ist
beschädigt oder verformt oder das Fahrzeug
war von einem Unfall betroffen, dessen Aus-
maß nicht zum Auslösen der SRS-Seiten-
und -Kopf-/Schulterairbags geführt hat.
● Das Lenkradpolster, das Armaturenbrett im
Bereich des Beifahrerairbags oder der untere
Bereich der Instrumententafel weist Kratzer,
Risse oder andere Schäden auf.
AVENSIS_OM_OM20C68M_(EM).book Page 50 Wednesday, June 15, 201 6 11:21 AM

511-1. Für die Sicherheit
1
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
●Die Oberfläche der Sitzbereiche, in denen
sich die Seitenairbags befinden, weist Krat-
zer, Risse oder andere Schäden auf.
● Der Bereich der A- und C-Säulenverkleidung
und der Verkleidung des Dachrahmens, in
dem sich die Kopf-/Schulterairbags befin-
den, weist Kratzer, Risse oder andere Schä-
den auf.
AVENSIS_OM_OM20C68M_(EM).book Page 51 Wednesday, June 15, 201 6 11:21 AM

53
1
1-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
System zum manuellen Ein-/Ausschalten des
Beifahrerairbags
“PASSENGER AIRBAG”-Kontroll-
leuchte
XFahrzeuge ohne intelligentes
Zugangs- und Startsystem
Diese Kontrollleuchte leuchtet auf,
wenn das Airbagsystem auf “ON”
geschaltet ist (nur, wenn sich der
Motorschalter in Stellung “ON” befin-
det).
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Diese Kontrollleuchte leuchtet auf, wenn das Airbagsystem auf “ON” geschaltet ist
(nur, wenn sich der Motorschalter im Modus IGNITION ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Führen Sie den Schlüssel in den
Zylinder ein und drehen Sie ihn in
Stellung “OFF”.
Die Kontrollleuchte “OFF” leuchtet auf.
Dieses System deaktiviert den Beifahrerairbag.
Deaktivieren Sie den Airbag nur dann, wenn Sie einen Kindersitz auf
dem Beifahrersitz verwenden.
1
2
Deaktivieren des Beifahrerairbags
AVENSIS_OM_OM20C68M_(EM).book Page 53 Wednesday, June 15, 201 6 11:21 AM

541-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)
■Informationen zur “PASSENGER AIRBAG”-Kontrollleuchte
Tritt eines der folgenden Probleme auf, so kann eine Systemstörung vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
●Weder “ON” noch “OFF” leuchtet auf.
● Die Anzeige ändert sich nicht, wenn der Schalter zum manuellen Ein-/Ausschalten
des Beifahrerairbags auf “ON” oder “OFF” geschaltet wird.
WARNUNG
■Beim Anbringen eines Kindersitzes
Aus Sicherheitsgründen müssen Kindersitze immer auf den Rücksitzen angebracht
werden. Falls der Rücksitz nicht verwendet werden kann, kann auch der Beifahrer-
sitz genutzt werden, sofern das System zum manuellen Ein-/Ausschalten des Bei-
fahrerairbags auf “OFF” geschaltet wird.
Ist das System zum manuellen Ein-/Ausschalten des Beifahrerairbags auf “ON”
geschaltet, kann der starke Aufprall des auslösenden Airbags zu schweren oder
sogar tödlichen Verletzungen führen.
■ Wenn auf dem Beifahrersitz kein Kindersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifah-
rerairbags auf “ON” steht.
Steht es auf “OFF”, so wird der Airbag bei einem Unfall möglicherweise nicht ausge-
löst, was zu schweren oder sogar tödlichen Verletzungen führen kann.
AVENSIS_OM_OM20C68M_(EM).book Page 54 Wednesday, June 15, 201 6 11:21 AM

631-2. Kindersicherheit
1
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
WARNUNG
■Bei Verwendung eines Kindersitzes
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Verwenden Sie niemals einen nach hinten
gerichteten Kindersitz auf dem Beifahrersitz,
wenn der Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags eingeschaltet
ist. ( →S. 53)
Durch die Wucht des sich plötzlich aufbla-
senden Beifahrerairbags kann das Kind bei
einem Unfall tödliche oder schwere Verlet-
zungen erleiden.
● Auf der Beifahrer-Sonnenblende befindet
sich ein Aufkleber, der darauf hinweist, dass
es verboten ist, einen nach hinten
gerichteten Kindersitz auf dem Beifahrersitz
anzubringen.
Die nachstehende Abbildung zeigt den
Aufkleber im Detail.
AVENSIS_OM_OM20C68M_(EM).book Page 63 Wednesday, June 15, 201 6 11:21 AM

641-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)
WARNUNG
■Bei Verwendung eines Kindersitzes
●Stellen Sie beim Anbringen eines Juniorsitzes immer sicher, dass der Schultergurt
mittig über der Schulter des Kindes verläuft. Der Gurt darf weder am Hals anliegen
noch von der Schulter des Kindes rutschen.
● Verwenden Sie einen der Größe und dem Alter des Kindes entsprechenden Kin-
dersitz und bringen Sie ihn auf einem der Rücksitze an.
●Bringen Sie nur in Ausnahmefällen einen
nach vorn gerichteten Kindersitz auf dem
Vordersitz an. Falls ein nach vorn gerichteter
Kindersitz auf dem Beifahrersitz angebracht
werden soll, schieben Sie den Sitz so weit
wie möglich nach hinten. Anderenfalls kann
es beim Auslösen (Aufblasen) der Airbags
zu tödlichen oder schweren Verletzungen
kommen.
● Lassen Sie niemals zu, dass ein Kind seinen
Kopf oder einen Körperteil gegen die Tür
oder den Bereich des Sitzes, der A- oder C-
Säulen oder des Dachrahmens lehnt, von
wo aus die SRS-Seitenairbags bzw. SRS-
Kopf-/Schulterairbags ausgelöst werden,
auch wenn das Kind im Kindersitz gesichert
ist. Dies ist gefährlich, da das Kind beim
Auslösen eines SRS-Seiten- und -Kopf-/
Schulterairbags tödliche oder schwere Ver-
letzungen erleiden kann.
●Ist der Fahrersitz dem Kindersitz im Weg
und verhindert so eine ordnungsgemäße
Befestigung, bringen Sie den Kindersitz (bei
Fahrzeugen mit Linkslenkung) auf dem
rechten Rücksitz oder (bei Fahrzeugen mit
Rechtslenkung) auf dem linken Rücksitz an.
(→ S. 67, 74)
AVENSIS_OM_OM20C68M_(EM).book Page 64 Wednesday, June 15, 201 6 11:21 AM

661-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)
Bedeutung der Abkürzungen der obigen Tabelle:
X: Ungeeignete Sitzposition für Kinder dieser Gewichtsklasse.
U: Geeignet für “Universal”-Kindersitze, die für diese Gewichtsklasse zuge-lassen sind.
UF: Geeignet für nach vorn gerichtete “Universal”-Kindersitze, die für diese Gewichtsklasse zugelassen sind.
Gewichtsklas- sen
Sitzposition
Empfohlene Kindersitze
BeifahrersitzRücksitz
Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags
AußenMitte
ONOFF
0
Bis 10 kg X
U
*1UU
“TOYOTA G 0+, BABY
SAFE PLUS”
“TOYOTA MINI”
0+
Bis 13 kg X
U
*1UU
I
9 bis 18 kg
Nach hin-
ten gerich-
tet — X
U*1, 2U*2U*2“TOYOTA DUO+”
Nach vorn
gerichtet —
UF
*1, 2
II, III
15 bis 36 kg UF*1, 2U*1, 2U*2U*2
“TOYOTA KIDFIX XP
SICT”
(Befestigung an
ISOFIX-Verankerun-
gen möglich)
AVENSIS_OM_OM20C68M_(EM).book Page 66 Wednesday, June 15, 201
6 11:21 AM

1002. Kombiinstrument
AVENSIS_OM_OM20C68M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht aufleuchtet
oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung eines Sys-
tems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte schaltet sich ein, wenn das System ausgeschaltet ist.
*4: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
*5: Bei Fahrzeugen mit einem Farbdisplay leuchtet diese Leuchte auf dem Multi-Infor-mationsdisplay auf.
*1, 4
(Diesel-
motor)
Kontrollleuchte für das
Stopp-Start-System
( → S. 298)*1, 3
(Falls
vorhanden)
PCS-Warnleuchte
( → S. 263)
*1, 3, 5
(Diesel-
motor)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
( → S. 298)*5
(Falls
vorhanden)
“SPORT”-Kontrollleuchte
( → S. 221)
*1
(Falls
vorhanden)
Kontrollleuchte Auto P-Aus
( → S. 232) Kontrollleuchte für die Fest-
stellbremse (
→S. 231)
*4
(Falls
vorhanden)
Fahrstufenanzeige
( → S. 223)
(Falls
vorhanden)
Kontrollleuchte für
niedrige Außentemperatur
( → S. 105)
*4
(Falls
vorhanden)
Fahrstufenanzeige
( → S. 223)
“PASSENGER
AIRBAG”-Kontroll-
leuchte (auf der
Mittelkonsole)
(→ S. 53)
*1, 4
(Falls
vorhanden)
Schaltanzeige ( →S. 227)
AVENSIS_OM_OM20C68M_(EM).book Page 100 Wednesday, June 15, 20 16 11:21 AM
