2017 TOYOTA AURIS HYBRID sensor

2684-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)
■Als “Check LDA system” (controleer LDA-systeem) wordt weergegeven
op het multi-informatiedisplay
Als het controlelampje LDA niet gaat branden wanneer de toets L DA wordt
ingedrukt om het systeem in te schakelen, is er mogelijk een storing aanwe-
zig in het systeem. Laat uw auto direct controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
■ Werkingsvoorwaarden
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
● De LDA is ingeschakeld.
● De rijsnelheid is ongeveer 50 km/h of hoger.
● Het systeem herkent witte (gele) lijnen.
● De breedte van de rijstrook is ten minste ongeveer 3 m.
● De richtingaanwijzerschakelaar wordt niet bediend.
● Er wordt gereden op een rechte weg of in een flauwe bocht met e en straal
van meer dan ongeveer 150 m.
● Er worden geen systeemstoringen gesignaleerd. ( →Blz. 491)
■ Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een func-
tie mogelijk tijdelijk uitgeschakeld. Als echter weer aan de we rkingsvoorwaar-
den wordt voldaan, wordt de werking van de functie automatisch hervat.
( →Blz. 268)
■ Werking Lane Departure Alert
De waarschuwingszoemer is mogelijk slecht te horen door geluide n van bui-
ten, afspelen van muziek, enz.
■ Er bevinden zich maar aan één kant van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend.
■ Nadat de auto in de zon heeft gestaan
Het LDA-systeem is mogelijk niet beschikbaar en er wordt gedure nde een
bepaalde tijd na het wegrijden een waarschuwingsmelding weergeg even. Als
de temperatuur in het interieur daalt en de temperatuur rondom de sensor
voor ( →Blz. 248) weer geschikt is voor de werking ervan, wordt het sys teem
geactiveerd.
■ Als er slechts aan één zijde van d e auto rijstrookmarkeringen aanwezig
zijn
De Lane Departure Warning-functie zal niet werken voor de zijde waar geen
rijstrookmarkeringen konden worden herkend.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 268 Monday, October 24, 2016 4:06 PM

2694-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)
4
Rijden
■Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de sensor voor witte (gele) lijnen mogelijk
niet en werken verschillende functies mogelijk niet normaal.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (ge le) lijnen of
deze bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn kattenogen ( reflecterende
markeringen) of stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door rege n, plas-
sen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid p lotseling
verandert, zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich spl itst,
wegen samenkomen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
● De afstand tot de voorligger is extreem kort.
● De auto beweegt vaak op en neer ten gevolge van de wegomstandig heden
tijdens het rijden (slechte wegen of naden in het wegdek).
● De koplampglazen zijn vuil en laten 's nachts weinig licht door , of de licht-
bundel wijkt af.
● De auto is net van rijstrook gewisseld of een kruising overgest oken.
■ Waarschuwingsmeldingen voor het LDA-systeem
Waarschuwingsmeldingen worden gebruikt om een storing in het sy steem
aan te geven of om de bestuurder tijdens het rijden te waarschu wen.
■ Persoonlijke voorkeursinstellingen
→Blz. 109
AURIS_HV_OM_Europe_OM12L07E.b ook Page 269 Monday, October 24, 2016 4:06 PM

2704-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)
Duw de hendel van u af terwijl de
lichtschakelaar in de stand
staat.
Het controlelampje van het Auto-
matic High Beam-systeem gaat
branden als de koplampen auto-
matisch worden ingeschakeld om
aan te geven dat het systeem is
ingeschakeld.
Automatic High Beam-systeem∗
∗: Indien aanwezig
Het Automatic High Beam-systeem maakt gebruik van een inge-
bouwde sensor voor om de helderheid van bijvoorbeeld de
straatverlichting en de verlichti ng van tegenliggers en voorlig-
gers te meten, en schakelt indien nodig automatisch het groot-
licht in of uit.
WAARSCHUWING
■ Beperkingen van het Automatic High Beam-systeem
Vertrouw niet uitsluitend op het Automatic High Beam-systeem. R ijd altijd
voorzichtig, houd hierbij de omgeving in de gaten en schakel in dien nodig
handmatig het grootlicht in of uit.
■ Voorkomen van onjuiste werking van het Automatic High Beam-sys-
teem
Voorkom overbelading van uw auto.
Inschakelen van het Automatic High Beam-systeem
AURIS_HV_OM_Europe_OM12L07E.b ook Page 270 Monday, October 24, 2016 4:06 PM

2724-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)
■Voorwaarden voor het automatisch in- of uitschakelen van het grootlicht
● Als aan alle onderstaande voorwaarden is voldaan, wordt het gro otlicht
automatisch ingeschakeld (na ongeveer 1 seconde):
• De rijsnelheid is ongeveer 40 km/h of hoger.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde kop lampen of
achterlichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
● Als aan een van onderstaande voorwaarden wordt voldaan, wordt h et groot-
licht automatisch uitgeschakeld:
• De rijsnelheid is lager dan ongeveer 30 km/h.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlicht en inge-
schakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
■ Detectie-informatie sensor voor
●In de volgende situaties wordt het grootlicht mogelijk niet aut omatisch uitge-
schakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg
van een reeks bochten, wegafscheidingen of bomen langs de weg
• Wanneer tegenliggers opdoemen uit de rechter tegemoetkomende r ij-
strook op een brede weg
• Wanneer er tegenliggers of voorliggers met uitgeschakelde verl ichting
zijn
● Het grootlicht wordt mogelijk uitgeschakeld als een tegenligger wordt gesig-
naleerd die zijn mistlampen aan heeft terwijl zijn koplampen ui t zijn.
● Door de aanwezigheid van huisverlichting, straatverlichting, ve rkeerslichten
of verlichte billboards of verkeersborden wordt mogelijk gescha keld van
grootlicht naar dimlicht of blijft het dimlicht mogelijk ingesc hakeld.
● De volgende factoren kunnen van invloed zijn op de reactietijd voor het in-
of uitschakelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van t egenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
● Het grootlicht kan op voor de bestuurder onverwachte momenten w orden
in- en uitgeschakeld.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 272 Monday, October 24, 2016 4:06 PM

2734-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)
4
Rijden
●Fietsen of vergelijkbare objecten worden mogelijk niet gesignal eerd.
● In de onderstaande situaties kan het systeem de helderheid van het omge-
vingslicht mogelijk niet juist signaleren. Hierdoor blijven de dimlichten moge-
lijk branden of zorgt het grootlicht mogelijk voor problemen bi j voetgangers,
tegenliggers of voorliggers of anderen. In dergelijke gevallen moet handma-
tig worden geschakeld tussen grootlicht en dimlicht.
• Bij slecht weer (regen, sneeuw, mist, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door damp, wasem, i js, vuil,
enz.
• De voorruit is gebarsten of beschadigd.
• De sensor voor is vervormd of vuil.
• De temperatuur van de sensor voor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam-
pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen of voorliggers hebben de acht erlich-
ten niet ingeschakeld of de lampen zijn vuil, hebben een andere kleur of
zijn niet correct afgesteld.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt
gereden, of over wegen met een slecht of oneffen wegdek (zoals klinker-
wegen, grindpaden, enz.).
• Als geregeld en herhaaldelijk over bochtige wegen wordt gerede n.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spieg el, voor
de auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een contai-
ner op een truck.
• De koplampen van de auto zijn beschadigd of vuil of zijn niet correct
afgesteld.
• De auto helt naar één kant over door bijvoorbeeld een lekke ba nd of ligt
aan de achterzijde wat lager doordat een aanhangwagen is aangek op-
peld.
• Er wordt herhaaldelijk en op een abnormale manier geschakeld t ussen
dimlicht en grootlicht.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben
van het grootlicht.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 273 Monday, October 24, 2016 4:06 PM

2744-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)
De RSA herkent bepaalde verkeersborden door gebruik te maken van
de sensor voor en voorziet de bestuurder via het multi-informat iedis-
play van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden, of
wanneer er bijvoorbeeld verboden acties ten opzichte van de herkende
verkeersborden worden uitgevoerd, wordt de bestuurder m.b.v. ee n waar-
schuwingsdisplay en waarsch uwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Sensor voor
RSA (Road Sign Assist)∗
∗: Indien aanwezig
Overzicht van de functie
AURIS_HV_OM_Europe_OM12L07E.b ook Page 274 Monday, October 24, 2016 4:06 PM

2754-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)
4
Rijden
Nadat een verkeersbord door de sensor voor is herkend, wordt deze
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( →Blz. 106)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet of een verkeers-
bord voor einde van alle
verboden weergegeven.
(→ Blz. 106)
Er wordt geen verkeersbord voor een inhaalverbod of met de snel heidsli-
miet met een aanvullend teken weergegeven. Als er echter andere ver-
keersborden dan die met de maximaal toegestane snelheid worden
herkend, worden deze trapsgewijs weergegeven onder het verkeers bord
met de maximaal toegestane snelheid.
Weergave op het multi-informatiedisplay
AURIS_HV_OM_Europe_OM12L07E.b ook Page 275 Monday, October 24, 2016 4:06 PM

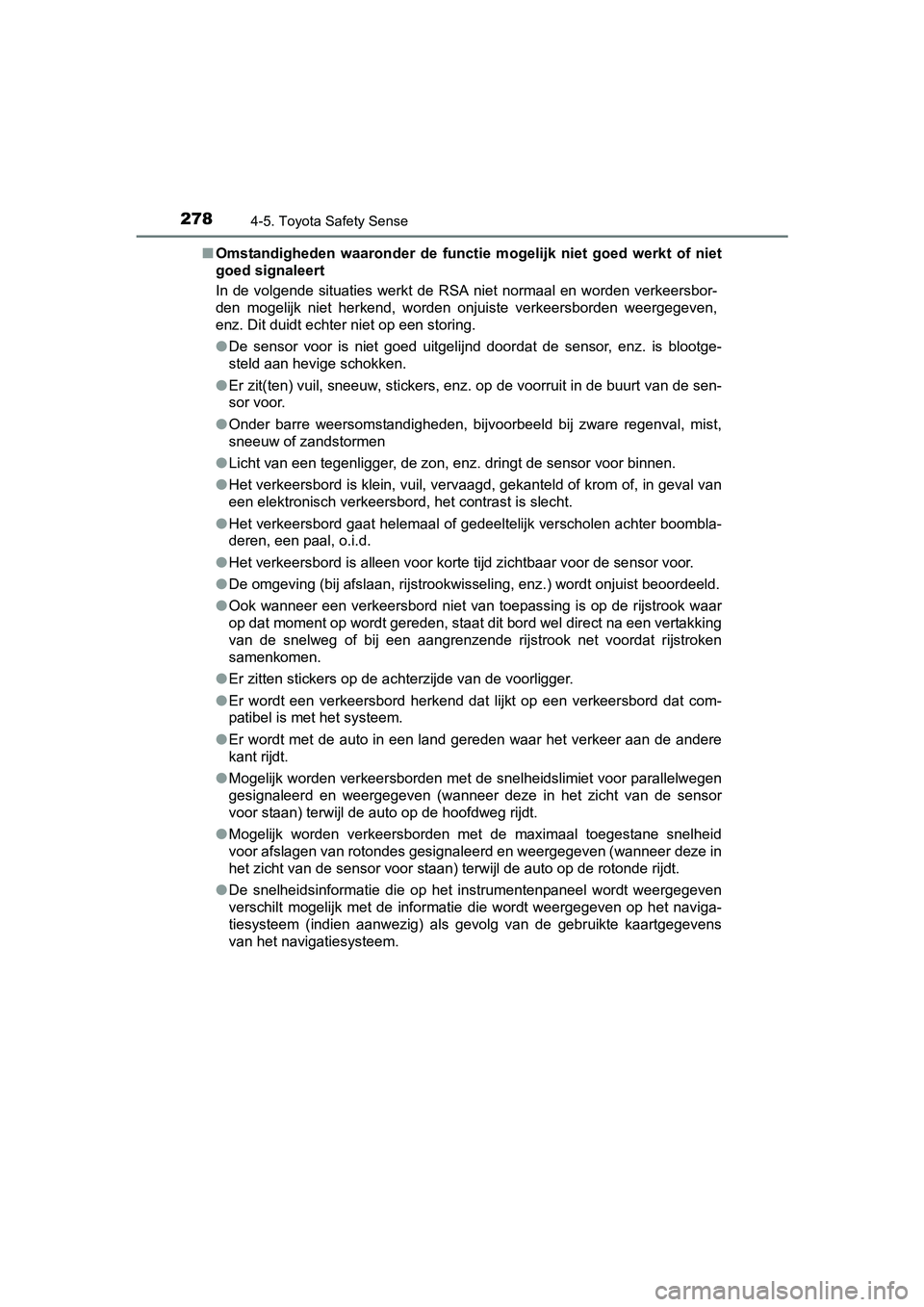

2784-5. Toyota Safety Sense
UK AURIS_HV_HB_EE (OM12L07E)■
Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden ve rkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weerg egeven,
enz. Dit duidt echter niet op een storing.
● De sensor voor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de b uurt van de sen-
sor voor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenva l, mist,
sneeuw of zandstormen
● Licht van een tegenligger, de zon, enz. dringt de sensor voor binnen.
● Het verkeersbord is klein, vuil, vervaagd, gekanteld of krom of , in geval van
een elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achte r boombla-
deren, een paal, o.i.d.
● Het verkeersbord is alleen voor korte tijd zichtbaar voor de se nsor voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjui st beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijst rook waar
op dat moment op wordt gereden, staat dit bord wel direct na ee n vertakking
van de snelweg of bij een aangrenzende rijstrook net voordat ri jstroken
samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat com-
patibel is met het systeem.
● Er wordt met de auto in een land gereden waar het verkeer aan d e andere
kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor para llelwegen
gesignaleerd en weergegeven (wanneer deze in het zicht van de s ensor
voor staan) terwijl de auto op de hoofdweg rijdt.
● Mogelijk worden verkeersborden met de maximaal toegestane snelh eid
voor afslagen van rotondes gesignaleerd en weergegeven (wanneer deze in
het zicht van de sensor voor staan) terwijl de auto op de roton de rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weer gegeven
verschilt mogelijk met de informatie die wordt weergegeven op h et naviga-
tiesysteem (indien aanwezig) als gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
AURIS_HV_OM_Europe_OM12L07E.b ook Page 278 Monday, October 24, 2016 4:06 PM
