5378-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)■
Lage des Notfallreparatur-Kits für Reifen
■Komponenten des Notfallreparatur-Kits für Reifen
Abschleppöse Notfallreparatur-Kit für Reifen12
Düse
Schlauch
KompressorschalterLuftdruckmesser
Druckablasstaste
Stecker
Aufkleber1
2
3
4
5
6
7
UK AURIS_HV_HB_OM_German_OM12L09M.book 537 ページ ２０１６年６月２８日　火曜日　午後６時２１分

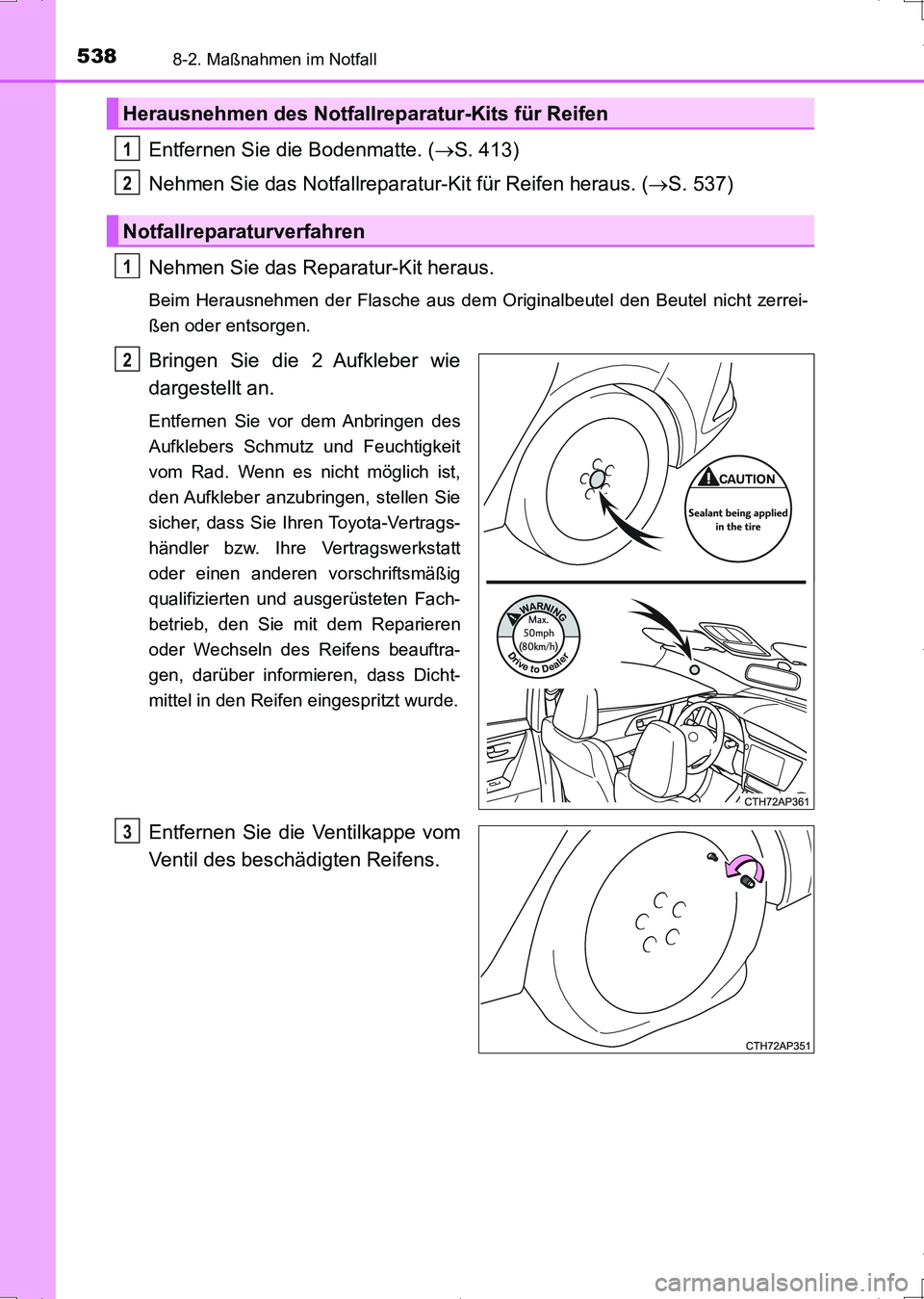

5388-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Entfernen Sie die Bodenmatte. (S. 413)
Nehmen Sie das Notfallreparatur-Kit für Reifen heraus. (S. 537)
Nehmen Sie das Reparatur-Kit heraus.
Beim Herausnehmen der Flasche aus dem Originalbeutel den Beutel nicht zerrei-
ßen oder entsorgen.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Herausnehmen des Notfallreparatur-Kits für Reifen
Notfallreparaturverfahren
1
2
1
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 538 ページ ２０１６年６月２８日　火曜日　午後６時２１分

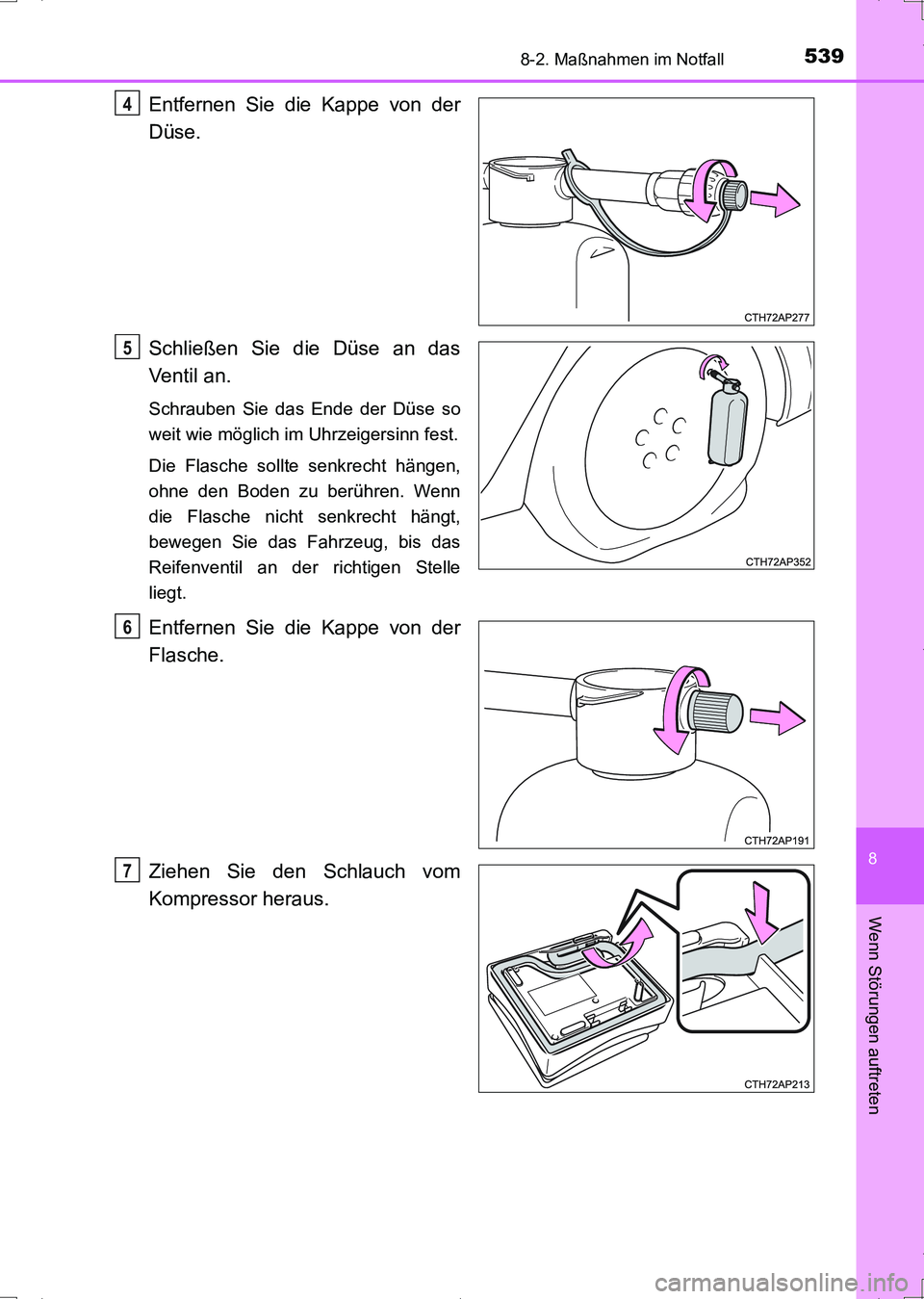

5398-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Entfernen Sie die Kappe von der
Düse.
Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen,
ohne den Boden zu berühren. Wenn
die Flasche nicht senkrecht hängt,
bewegen Sie das Fahrzeug, bis das
Reifenventil an der richtigen Stelle
liegt.
Entfernen Sie die Kappe von der
Flasche.
Ziehen Sie den Schlauch vom
Kompressor heraus.
4
5
6
7
UK AURIS_HV_HB_OM_German_OM12L09M.book 539 ページ ２０１６年６月２８日　火曜日　午後６時２１分

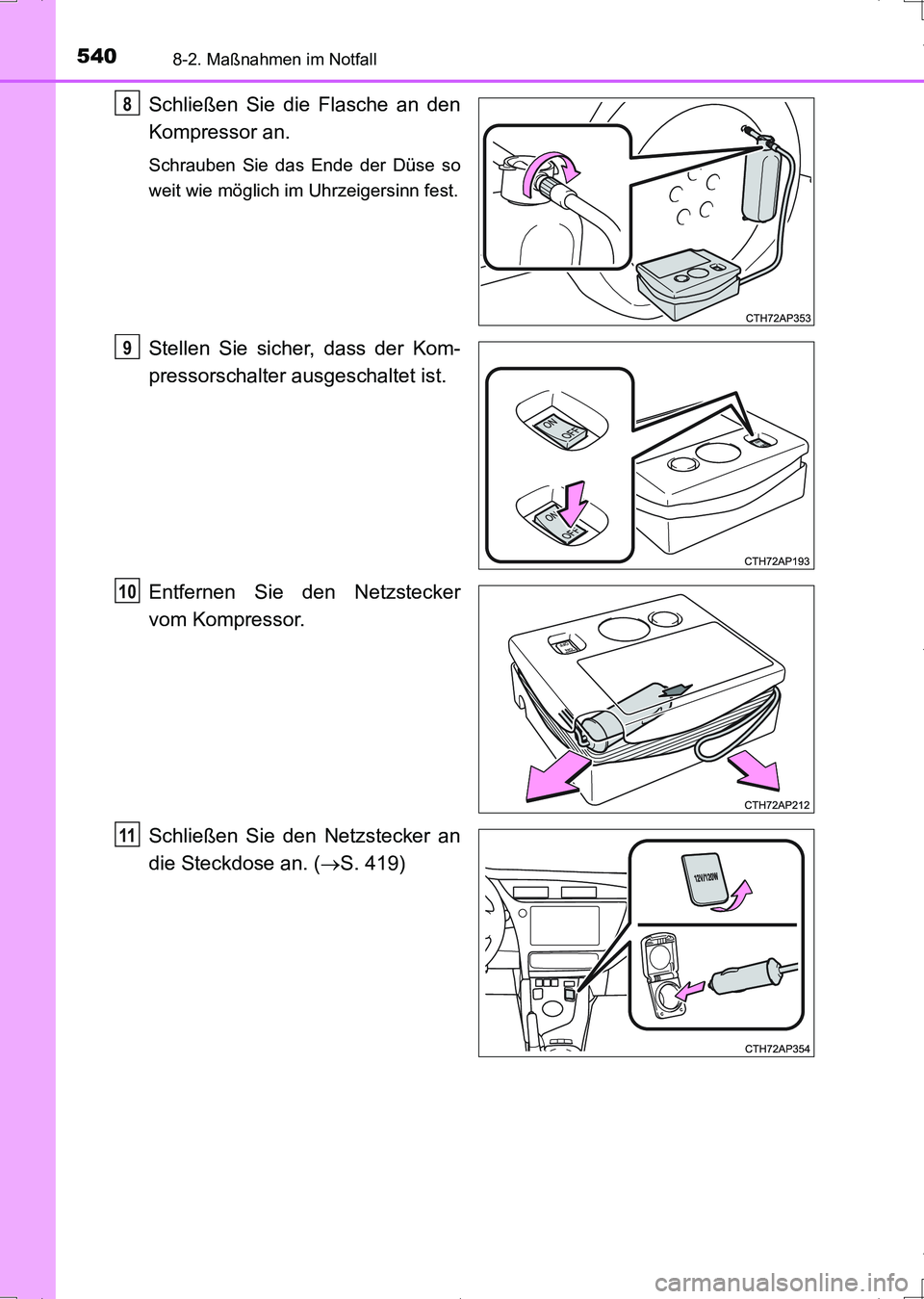

5408-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
Schließen Sie den Netzstecker an
die Steckdose an. (S. 419)
8
9
10
11
UK AURIS_HV_HB_OM_German_OM12L09M.book 540 ページ ２０１６年６月２８日　火曜日　午後６時２１分

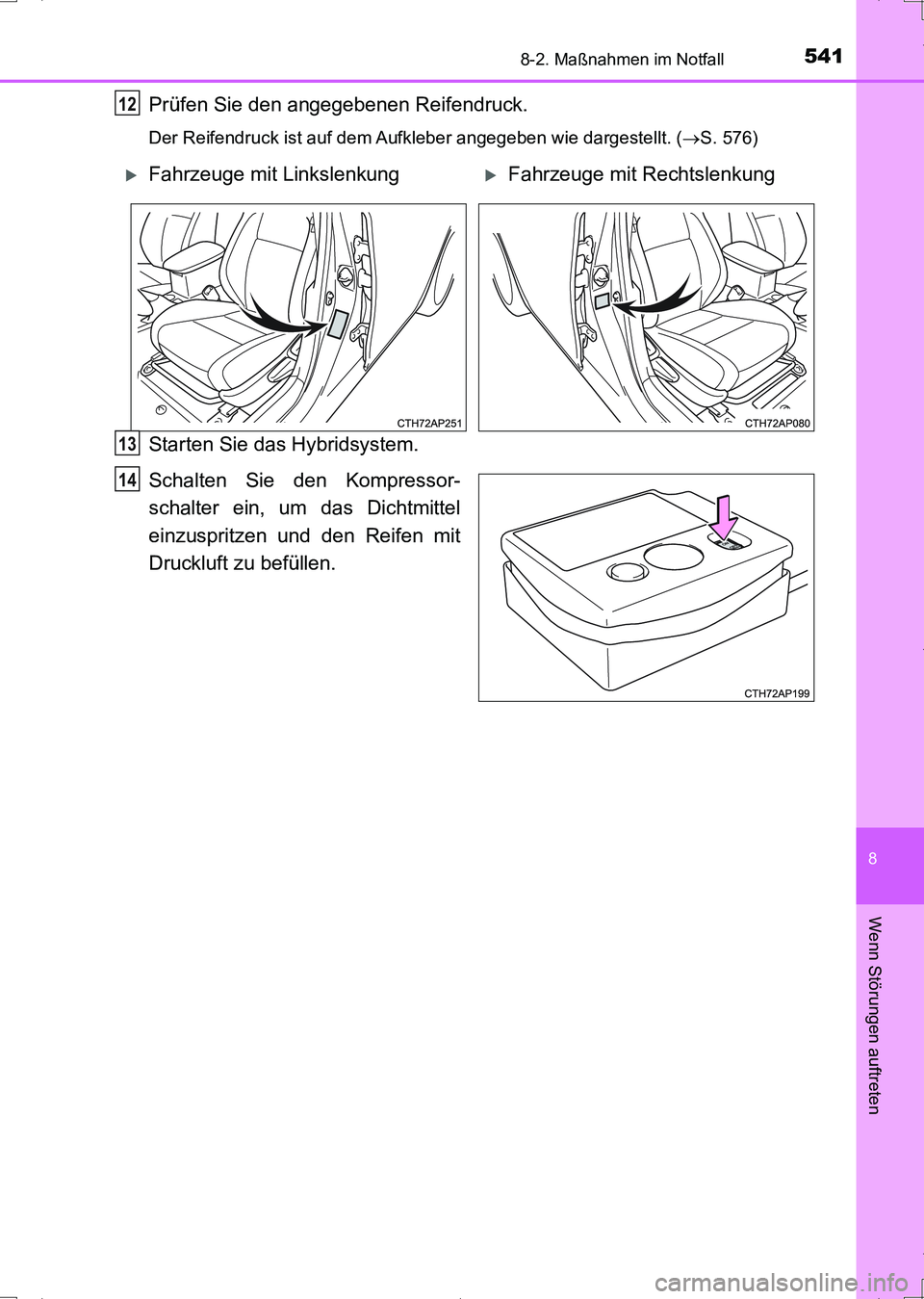

5418-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Prüfen Sie den angegebenen Reifendruck.
Der Reifendruck ist auf dem Aufkleber angegeben wie dargestellt. (S. 576)
Starten Sie das Hybridsystem.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.
12
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
13
14
UK AURIS_HV_HB_OM_German_OM12L09M.book 541 ページ ２０１６年６月２８日　火曜日　午後６時２１分

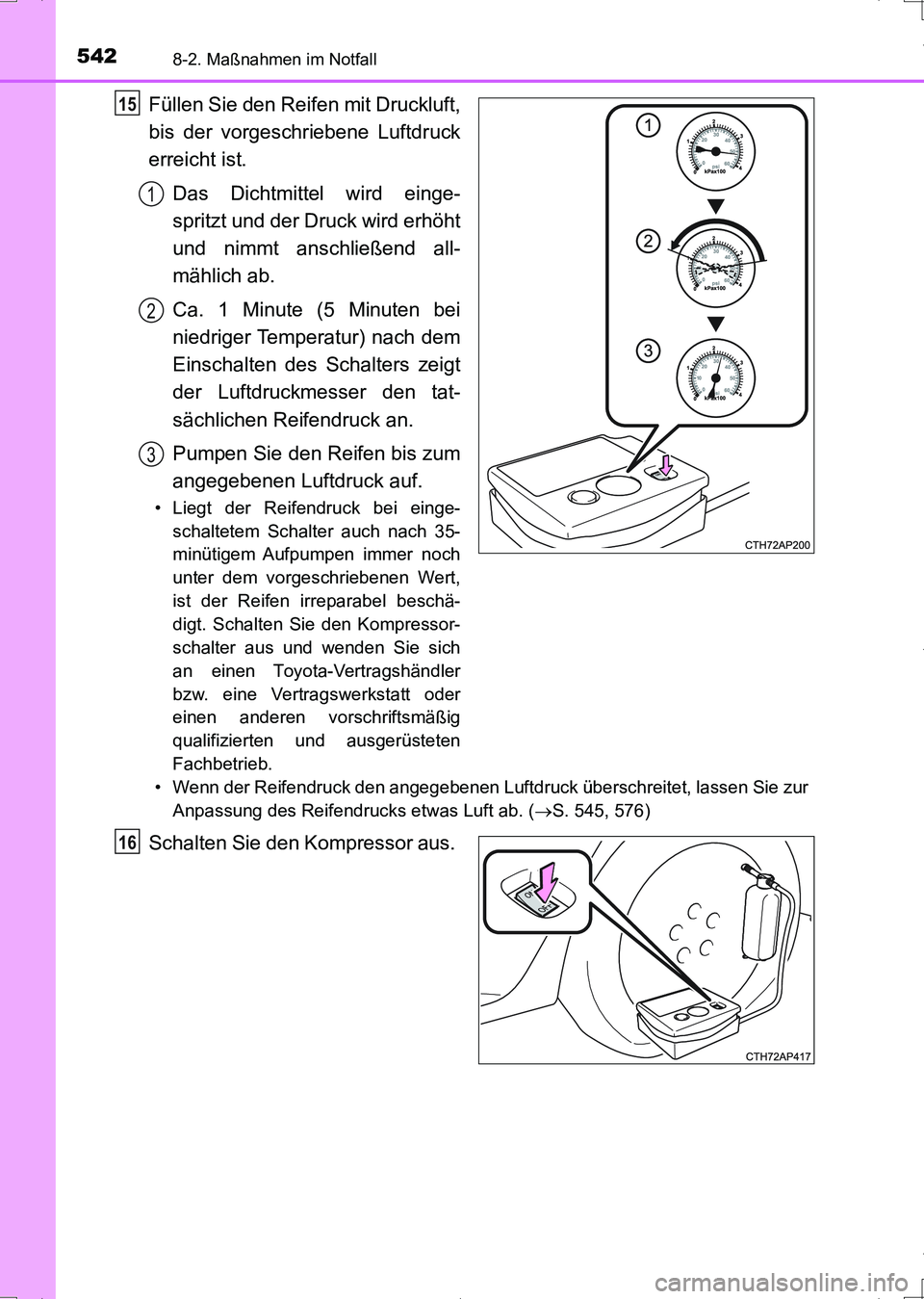

5428-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Füllen Sie den Reifen mit Druckluft,
bis der vorgeschriebene Luftdruck
erreicht ist.
Das Dichtmittel wird einge-
spritzt und der Druck wird erhöht
und nimmt anschließend all-
mählich ab.
Ca. 1 Minute (5 Minuten bei
niedriger Temperatur) nach dem
Einschalten des Schalters zeigt
der Luftdruckmesser den tat-
sächlichen Reifendruck an.
Pumpen Sie den Reifen bis zum
angegebenen Luftdruck auf.
• Liegt der Reifendruck bei einge-
schaltetem Schalter auch nach 35-
minütigem Aufpumpen immer noch
unter dem vorgeschriebenen Wert,
ist der Reifen irreparabel beschä-
digt. Schalten Sie den Kompressor-
schalter aus und wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten
Fachbetrieb.
• Wenn der Reifendruck den angegebenen Luftdruck überschreitet, lassen Sie zur
Anpassung des Reifendrucks etwas Luft ab. (S. 545, 576)
Schalten Sie den Kompressor aus.
15
1
2
3
16
UK AURIS_HV_HB_OM_German_OM12L09M.book 542 ページ ２０１６年６月２８日　火曜日　午後６時２１分

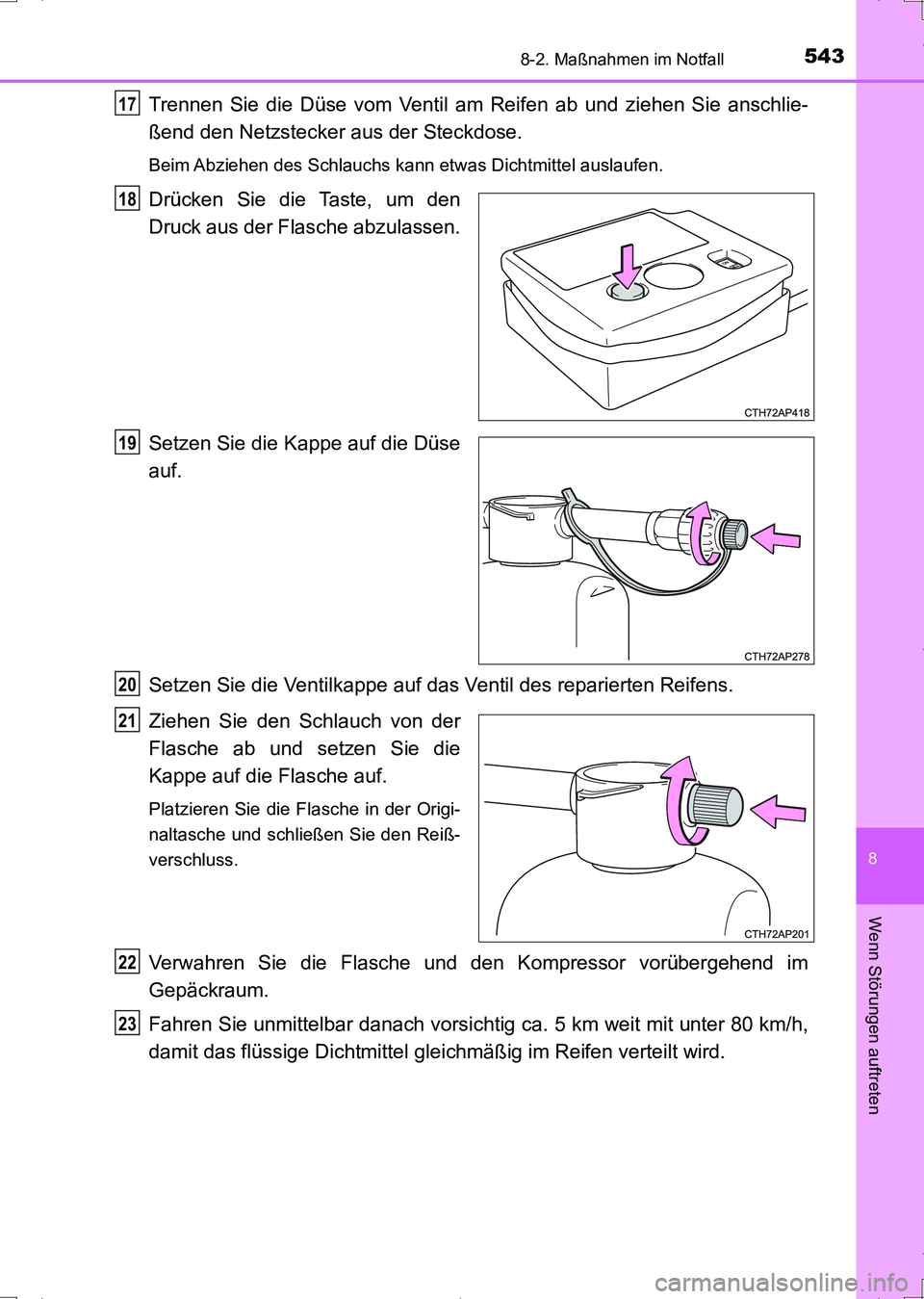

5438-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Trennen Sie die Düse vom Ventil am Reifen ab und ziehen Sie anschlie-
ßend den Netzstecker aus der Steckdose.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
Drücken Sie die Taste, um den
Druck aus der Flasche abzulassen.
Setzen Sie die Kappe auf die Düse
auf.
Setzen Sie die Ventilkappe auf das Ventil des reparierten Reifens.
Ziehen Sie den Schlauch von der
Flasche ab und setzen Sie die
Kappe auf die Flasche auf.
Platzieren Sie die Flasche in der Origi-
naltasche und schließen Sie den Reiß-
verschluss.
Verwahren Sie die Flasche und den Kompressor vorübergehend im
Gepäckraum.
Fahren Sie unmittelbar danach vorsichtig ca. 5 km weit mit unter 80 km/h,
damit das flüssige Dichtmittel gleichmäßig im Reifen verteilt wird.
17
18
19
20
21
22
23
UK AURIS_HV_HB_OM_German_OM12L09M.book 543 ページ ２０１６年６月２８日　火曜日　午後６時２１分

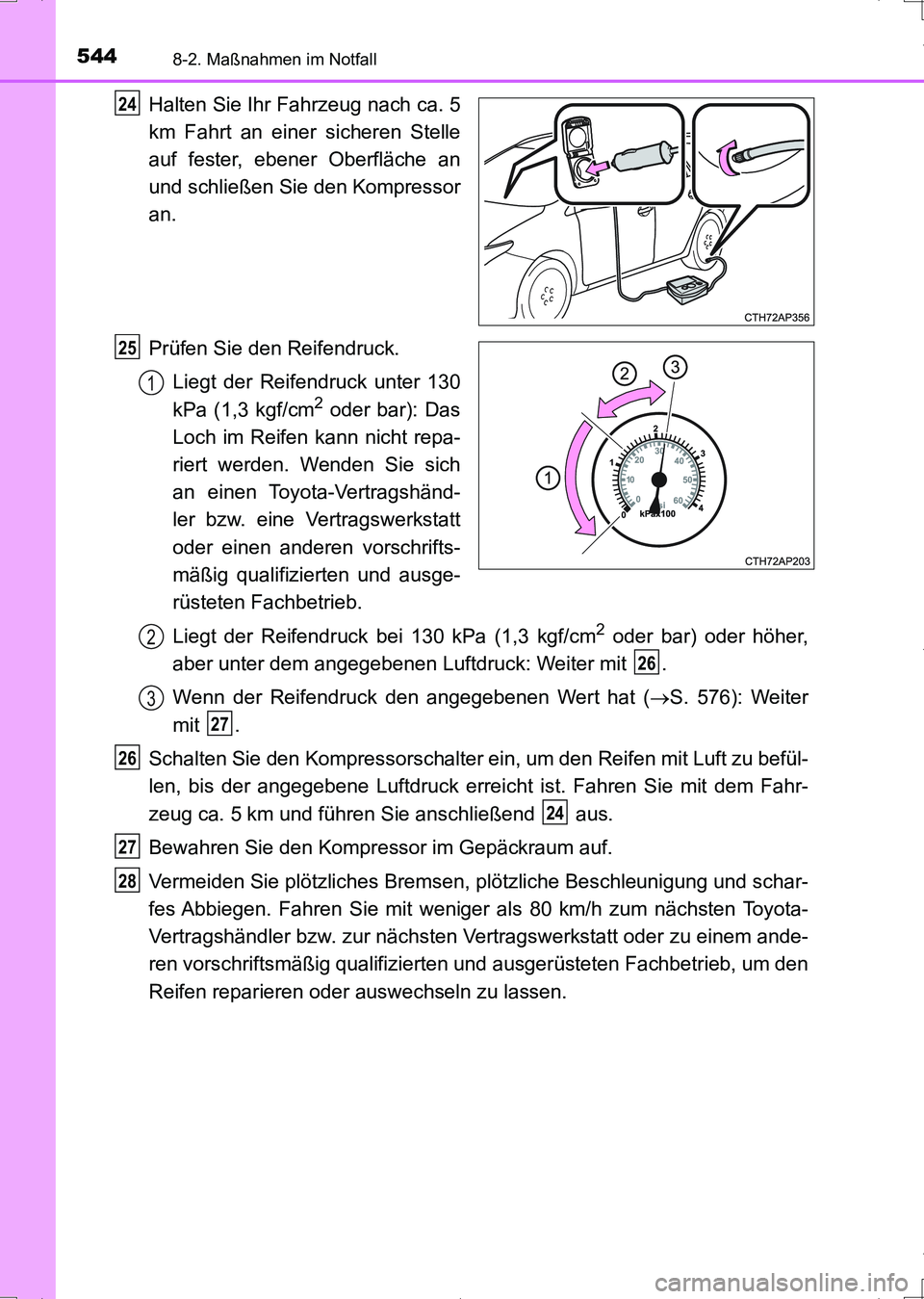

5448-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Halten Sie Ihr Fahrzeug nach ca. 5
km Fahrt an einer sicheren Stelle
auf fester, ebener Oberfläche an
und schließen Sie den Kompressor
an.
Prüfen Sie den Reifendruck.
Liegt der Reifendruck unter 130
kPa (1,3 kgf/cm
2 oder bar): Das
Loch im Reifen kann nicht repa-
riert werden. Wenden Sie sich
an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt
oder einen anderen vorschrifts-
mäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
Liegt der Reifendruck bei 130 kPa (1,3 kgf/cm
2 oder bar) oder höher,
aber unter dem angegebenen Luftdruck: Weiter mit .
Wenn der Reifendruck den angegebenen Wert hat (S. 576): Weiter
mit .
Schalten Sie den Kompressorschalter ein, um den Reifen mit Luft zu befül-
len, bis der angegebene Luftdruck erreicht ist. Fahren Sie mit dem Fahr-
zeug ca. 5 km und führen Sie anschließend aus.
Bewahren Sie den Kompressor im Gepäckraum auf.
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleunigung und schar-
fes Abbiegen. Fahren Sie mit weniger als 80 km/h zum nächsten Toyota-
Vertragshändler bzw. zur nächsten Vertragswerkstatt oder zu einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um den
Reifen reparieren oder auswechseln zu lassen.
24
25
1
2
26
3
27
26
24
27
28
