5058-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Abschleppbrille
●Schleppen Sie das Fahrzeug nie von hinten ab, wenn die Starttaste aus ist. Der
Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeausstellung zu halten.
●Achten Sie beim Anheben des Fahrzeugs darauf, dass auf der gegenüberliegen-
den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschlep-
pen verbleibt. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim
Abschleppen beschädigt werden.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■Zur Vermeidung von Schäden am Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an Komponenten der Radaufhängung.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Tieflader
●Fahren Sie nicht über Unterlegkeile, da dies möglicherweise die Reifen beschädigt.
●Zurren Sie das Fahrzeug nicht über andere Teile als den Rädern fest (verwenden
Sie nicht Teile wie z. B. die Aufhängung).
UK AURIS_HV_HB_OM_German_OM12L09M.book 505 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5068-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
●Flüssigkeit tritt unter dem Fahrzeug aus.
(Tropfendes Wasser nach Betrieb der Klimaanlage ist normal.)
●Reifen, bei welchen die Luft entwichen zu sein scheint, oder ungleichmä-
ßige Profilabnutzung
●Die hohe Motorkühlmitteltemperatur wird in der Multi-Informationsanzeige
angezeigt.
●Änderungen im Auspuffgeräusch
●Übermäßiges Reifenquietschen in Kurven
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Klopfen oder andere motorbezogene Geräusche
●Motoraussetzer, -stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen stark zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
●Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden

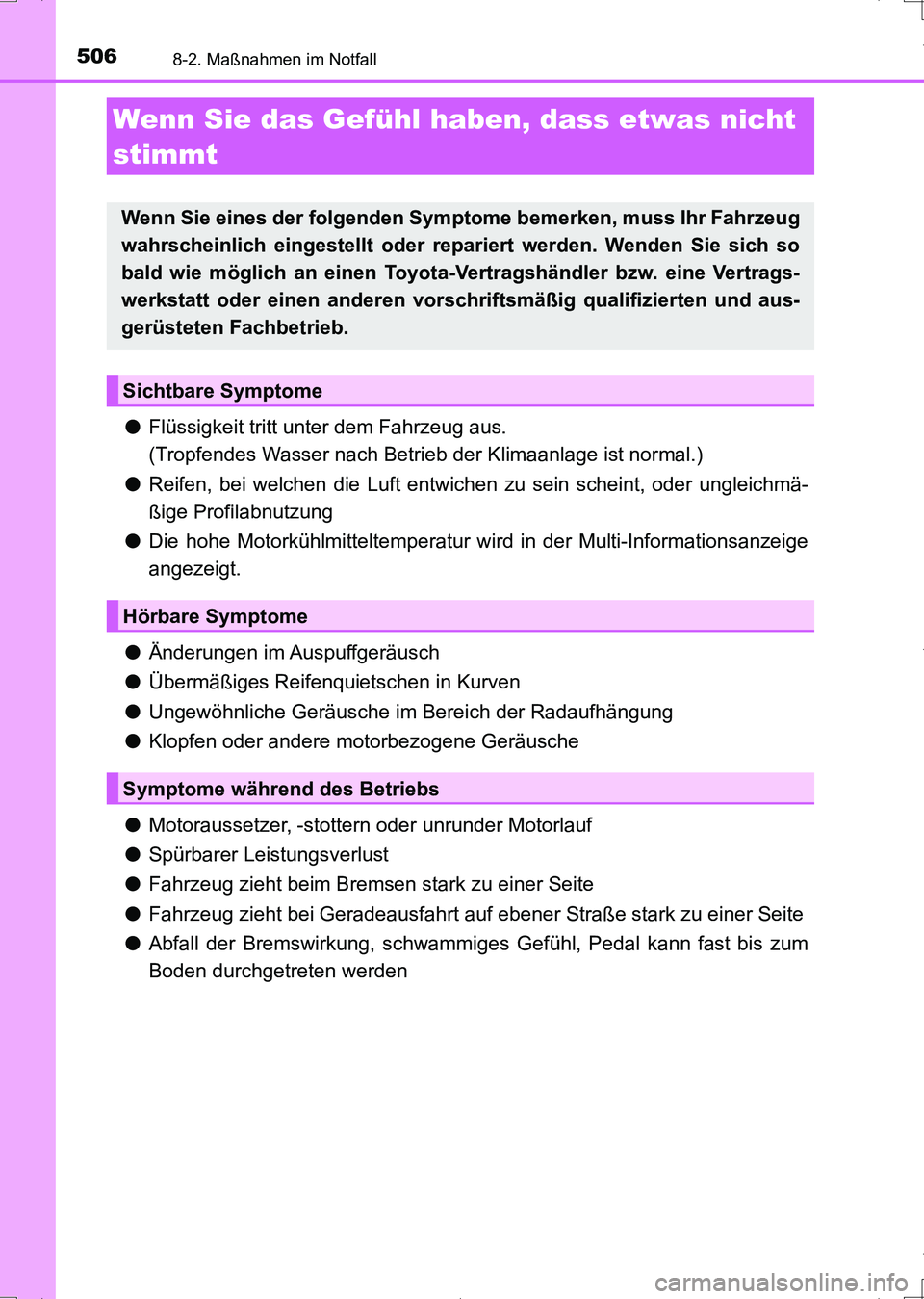

Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repariert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs
UK AURIS_HV_HB_OM_German_OM12L09M.book 506 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5078-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

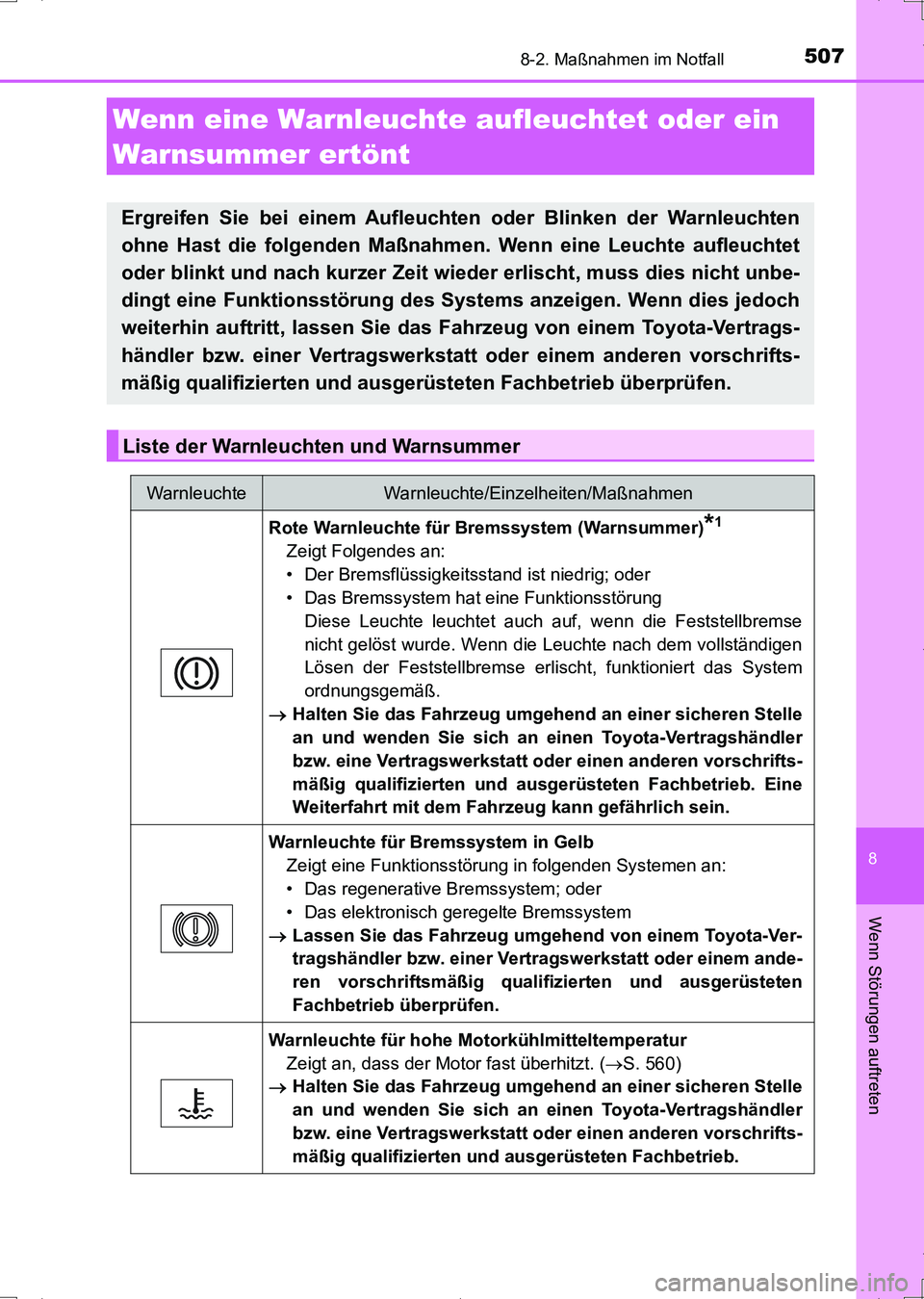

Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet
oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht unbe-
dingt eine Funktionsstörung des Systems anzeigen. Wenn dies jedoch
weiterhin auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Rote Warnleuchte für Bremssystem (Warnsummer)*1
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig; oder
• Das Bremssystem hat eine Funktionsstörung
Diese Leuchte leuchtet auch auf, wenn die Feststellbremse
nicht gelöst wurde. Wenn die Leuchte nach dem vollständigen
Lösen der Feststellbremse erlischt, funktioniert das System
ordnungsgemäß.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb. Eine
Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
Warnleuchte für Bremssystem in Gelb
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das regenerative Bremssystem; oder
• Das elektronisch geregelte Bremssystem
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für hohe Motorkühlmitteltemperatur
Zeigt an, dass der Motor fast überhitzt. (S. 560)
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
UK AURIS_HV_HB_OM_German_OM12L09M.book 507 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5088-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

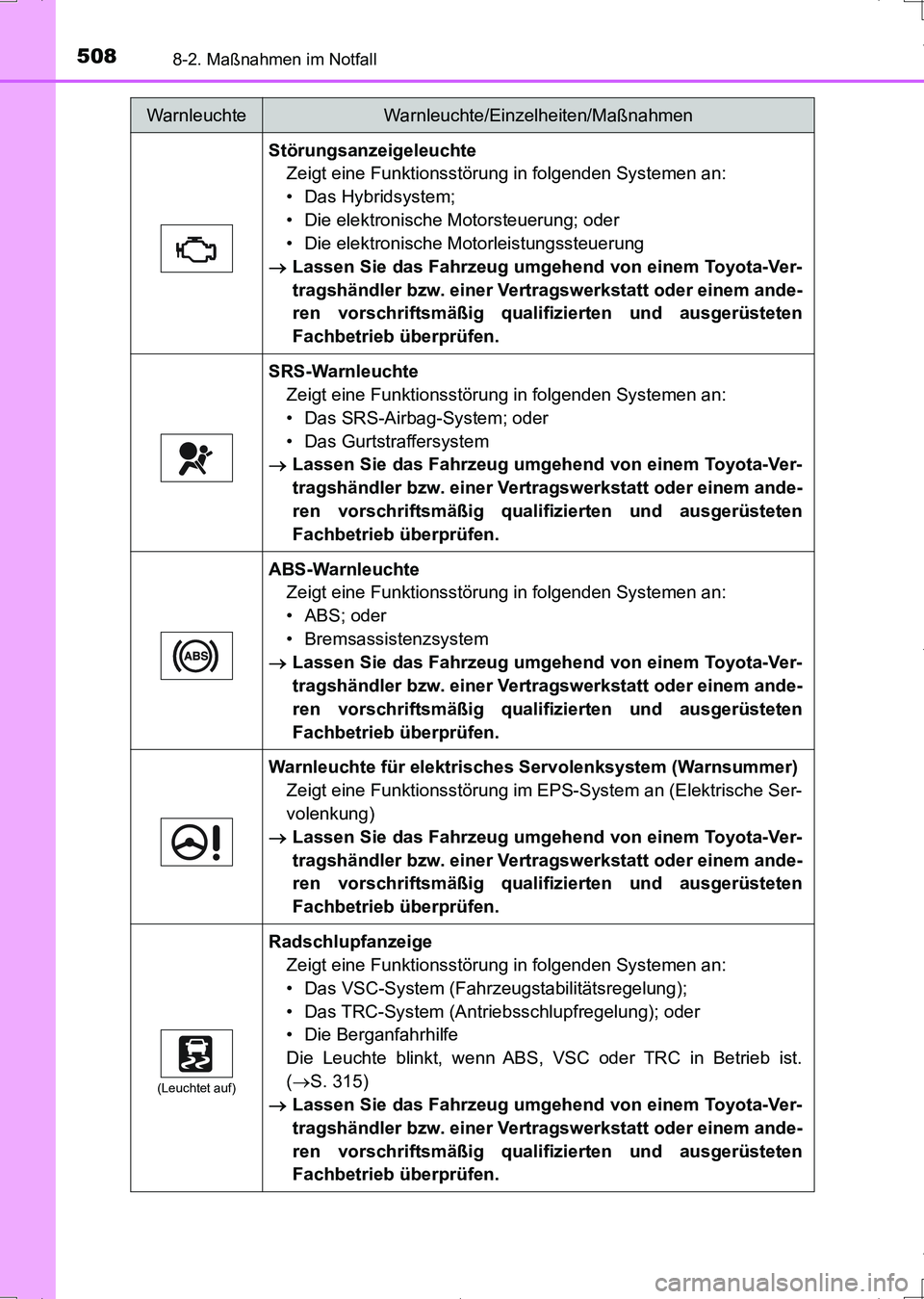

Störungsanzeigeleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das Hybridsystem;
• Die elektronische Motorsteuerung; oder
• Die elektronische Motorleistungssteuerung
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das SRS-Airbag-System; oder
• Das Gurtstraffersystem
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• ABS; oder
• Bremsassistenzsystem
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System an (Elektrische Ser-
volenkung)
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Leuchtet auf)
Radschlupfanzeige
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das VSC-System (Fahrzeugstabilitätsregelung);
• Das TRC-System (Antriebsschlupfregelung); oder
• Die Berganfahrhilfe
Die Leuchte blinkt, wenn ABS, VSC oder TRC in Betrieb ist.
(S. 315)
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
UK AURIS_HV_HB_OM_German_OM12L09M.book 508 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5098-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
(Je nach Ausstat-
tung)
PCS-Warnleuchte
Wenn die Warnleuchte blinkt (und ein Summer ertönt):
Zeigt eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssys-
tem) an
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Wenn die Warnleuchte aufleuchtet:
Zeigt an, dass das PCS (Pre-Crash-Sicherheitssystem) vorüber-
gehend nicht zur Verfügung steht, möglicherweise bedingt durch
Folgendes:
• Der Teil der Windschutzscheibe um den vorderen Sensor ist
verschmutzt, beschlagen oder mit Kondenswasser, Eis, Auf-
klebern usw. bedeckt
Entfernen Sie Schmutz, Beschlag, Kondenswasser, Eis,
Aufkleber usw. (S. 254)
• Die Temperatur des vorderen Sensors ist sich außerhalb des
Betriebsbereichs
Warten Sie einen Moment, bis der Bereich um den vorderen
Sensor ausreichend abgekühlt ist.
Entweder ist das VSC-System (Fahrzeugstabilitätsregelung)
oder das PCS (Pre-Crash-Sicherheitssystem) deaktiviert oder
beide sind deaktiviert.
Zur Aktivierung des PCS sowohl das VSC-System als auch
das PCS aktivieren. (S. 260, 316)
Warnleuchte für niedrigen Kraftstoffstand
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 6,8 L oder
weniger beträgt
Tanken Sie Kraftstoff nach.
Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt
(Warnsummer)
*2
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte
anzulegen
Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicher-
heitsgurt des Beifahrers angelegt werden, damit die Warn-
leuchte (der Warnsummer) ausgeht.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
UK AURIS_HV_HB_OM_German_OM12L09M.book 509 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5108-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

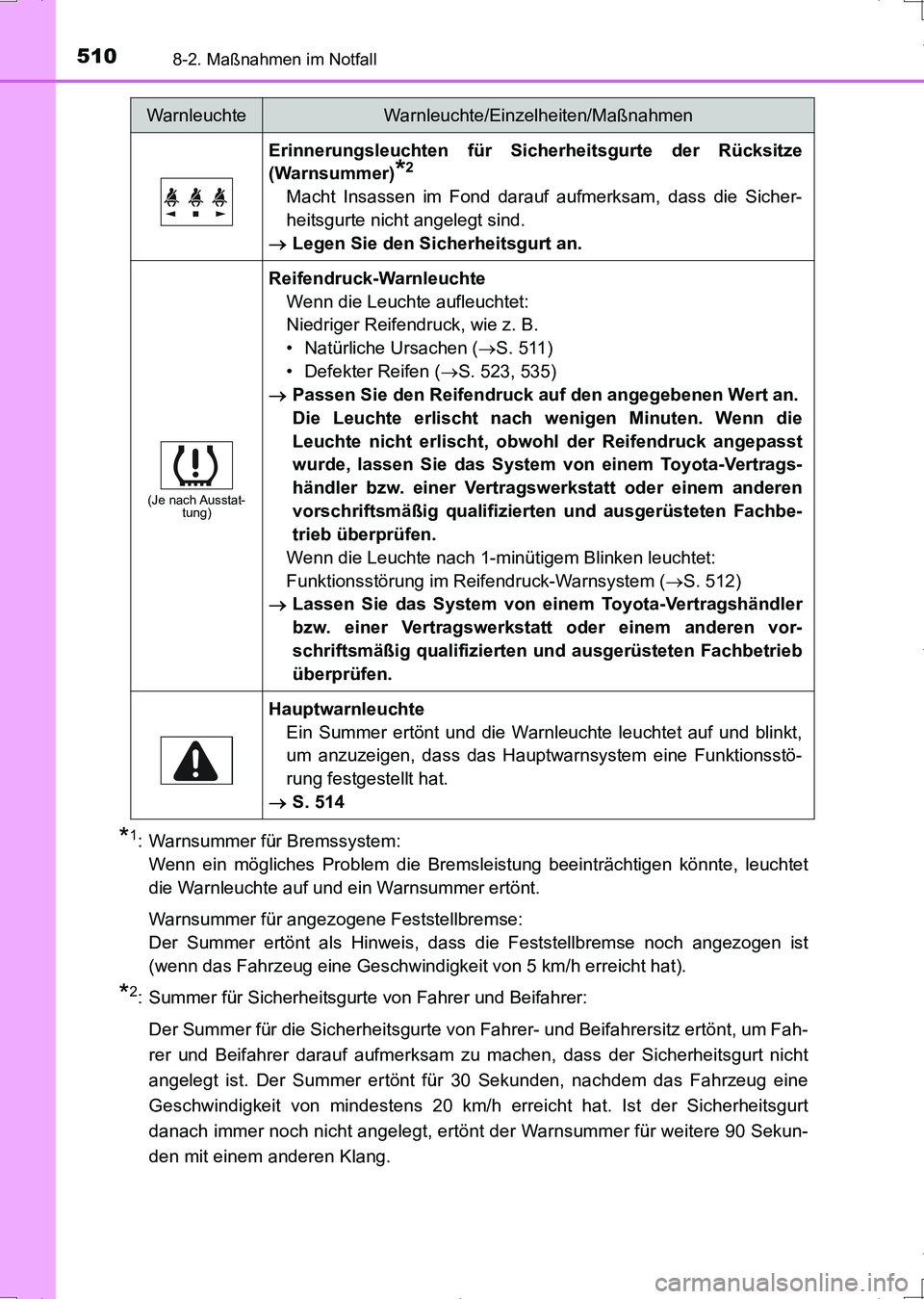

*1: Warnsummer für Bremssystem:
Wenn ein mögliches Problem die Bremsleistung beeinträchtigen könnte, leuchtet
die Warnleuchte auf und ein Warnsummer ertönt.
Warnsummer für angezogene Feststellbremse:
Der Summer ertönt als Hinweis, dass die Feststellbremse noch angezogen ist
(wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht hat).
*2: Summer für Sicherheitsgurte von Fahrer und Beifahrer:
Der Summer für die Sicherheitsgurte von Fahrer- und Beifahrersitz ertönt, um Fah-
rer und Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht
angelegt ist. Der Summer ertönt für 30 Sekunden, nachdem das Fahrzeug eine
Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt
danach immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
Erinnerungsleuchten für Sicherheitsgurte der Rücksitze
(Warnsummer)
*2
Macht Insassen im Fond darauf aufmerksam, dass die Sicher-
heitsgurte nicht angelegt sind.
Legen Sie den Sicherheitsgurt an.
(Je nach Ausstat-
tung)
Reifendruck-Warnleuchte
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
• Natürliche Ursachen (S. 511)
• Defekter Reifen (S. 523, 535)
Passen Sie den Reifendruck auf den angegebenen Wert an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte nicht erlischt, obwohl der Reifendruck angepasst
wurde, lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
Wenn die Leuchte nach 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem (S. 512)
Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
Hauptwarnleuchte
Ein Summer ertönt und die Warnleuchte leuchtet auf und blinkt,
um anzuzeigen, dass das Hauptwarnsystem eine Funktionsstö-
rung festgestellt hat.
S. 514
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
UK AURIS_HV_HB_OM_German_OM12L09M.book 510 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5118-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)

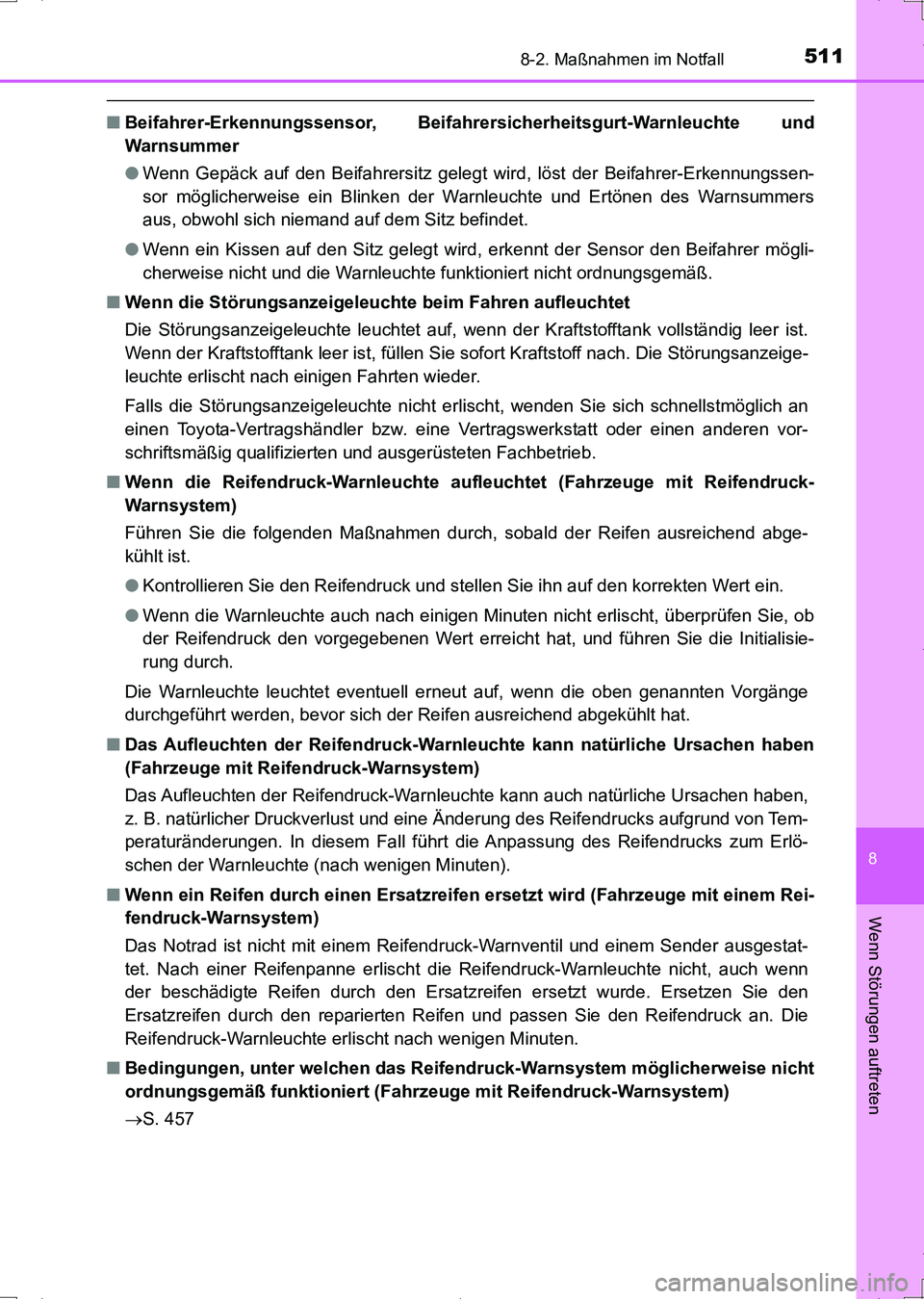

■Beifahrer-Erkennungssensor, Beifahrersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und die Warnleuchte funktioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeige-
leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich schnellstmöglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Führen Sie die folgenden Maßnahmen durch, sobald der Reifen ausreichend abge-
kühlt ist.
●Kontrollieren Sie den Reifendruck und stellen Sie ihn auf den korrekten Wert ein.
●Wenn die Warnleuchte auch nach einigen Minuten nicht erlischt, überprüfen Sie, ob
der Reifendruck den vorgegebenen Wert erreicht hat, und führen Sie die Initialisie-
rung durch.
Die Warnleuchte leuchtet eventuell erneut auf, wenn die oben genannten Vorgänge
durchgeführt werden, bevor sich der Reifen ausreichend abgekühlt hat.
■Das Aufleuchten der Reifendruck-Warnleuchte kann natürliche Ursachen haben
(Fahrzeuge mit Reifendruck-Warnsystem)
Das Aufleuchten der Reifendruck-Warnleuchte kann auch natürliche Ursachen haben,
z. B. natürlicher Druckverlust und eine Änderung des Reifendrucks aufgrund von Tem-
peraturänderungen. In diesem Fall führt die Anpassung des Reifendrucks zum Erlö-
schen der Warnleuchte (nach wenigen Minuten).
■Wenn ein Reifen durch einen Ersatzreifen ersetzt wird (Fahrzeuge mit einem Rei-
fendruck-Warnsystem)
Das Notrad ist nicht mit einem Reifendruck-Warnventil und einem Sender ausgestat-
tet. Nach einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, auch wenn
der beschädigte Reifen durch den Ersatzreifen ersetzt wurde. Ersetzen Sie den
Ersatzreifen durch den reparierten Reifen und passen Sie den Reifendruck an. Die
Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter welchen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert (Fahrzeuge mit Reifendruck-Warnsystem)
S. 457
UK AURIS_HV_HB_OM_German_OM12L09M.book 511 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5128-2. Maßnahmen im Notfall

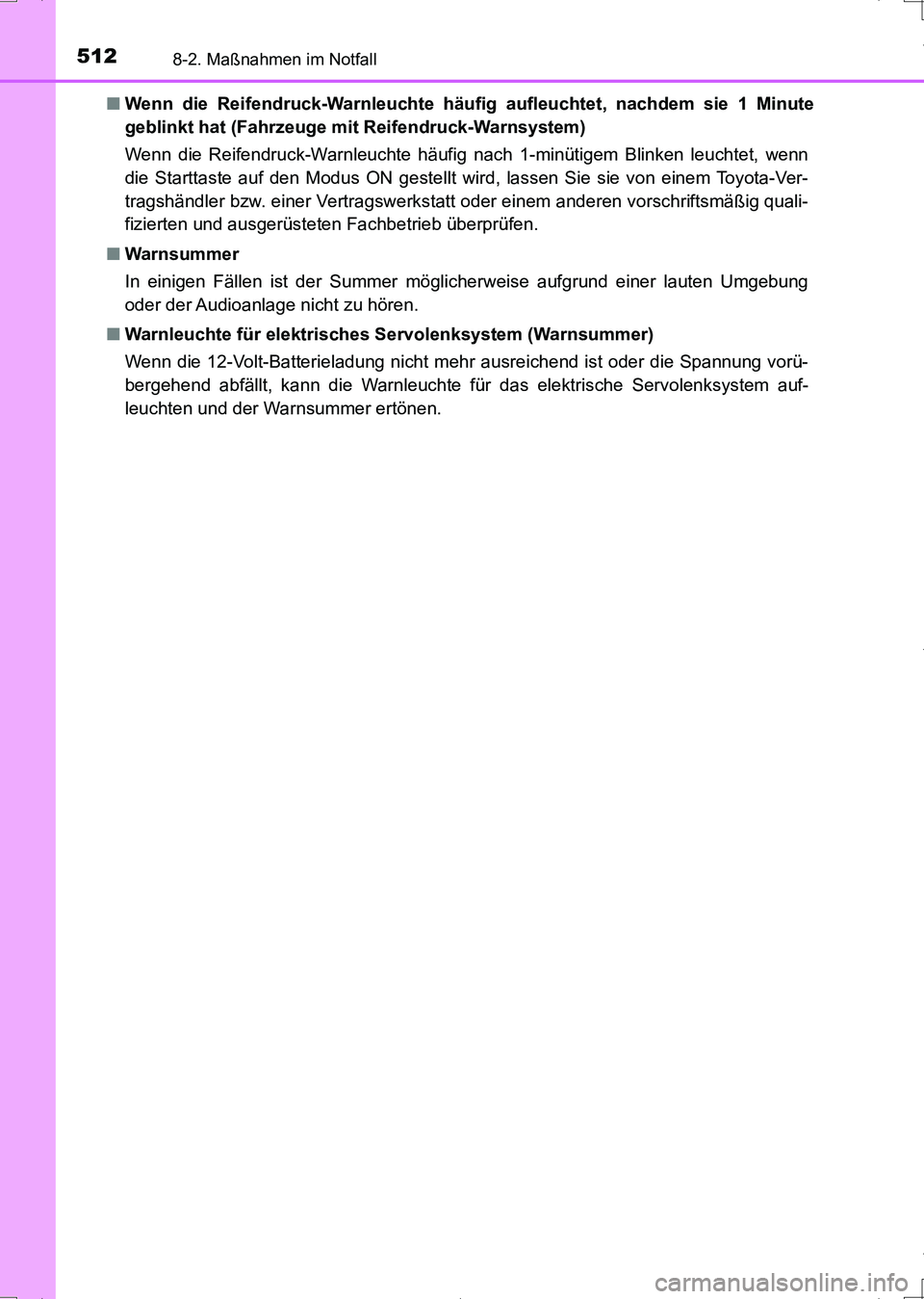

UK_AURIS_HV_HB_EM (OM12L09M)■Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
geblinkt hat (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn die Reifendruck-Warnleuchte häufig nach 1-minütigem Blinken leuchtet, wenn
die Starttaste auf den Modus ON gestellt wird, lassen Sie sie von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig quali-
fizierten und ausgerüsteten Fachbetrieb überprüfen.
■Warnsummer
In einigen Fällen ist der Summer möglicherweise aufgrund einer lauten Umgebung
oder der Audioanlage nicht zu hören.
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Wenn die 12-Volt-Batterieladung nicht mehr ausreichend ist oder die Spannung vorü-
bergehend abfällt, kann die Warnleuchte für das elektrische Servolenksystem auf-
leuchten und der Warnsummer ertönen.
UK AURIS_HV_HB_OM_German_OM12L09M.book 512 ページ ２０１６年６月２８日　火曜日　午後６時２１分
