2017 TOYOTA AURIS sensor

2544-5. Toyota Safety Sense
OM12K97DK
Frontsensoren sidder øverst på
forruden. Den består af 2 typer
sensorer, der hver især registrerer
de data, der er nødvendige, for at
systemerne til sikker og let kørsel
kan fungere.Lasersensorer
Monokulær kamerasensor
Frontsensor
1
2
ADVARSEL
■ Frontsensor
Frontsensorerne anvender laser til regist rering af køretøjer foran din bil.
Frontsensoren er klassificeret som et laserprodukt i klasse 1M iht.
IEC60825 - 1-standarden. Under almindelige anvendelsesforhold er disse
lasere ikke skadelige for det blotte øje. Dog skal følgende forholdsregler følges.
I modsat fald er der risiko for tab af synet eller alvorlig synsnedsættelse.
● For at undgå udsættelse for skadelige laserstråler må du aldrig forsøge at
demontere frontsensoren (dvs. fjer ne glasset). Når frontsensoren er
demonteret, er den klassificeret som et laserprodukt i klasse 3B iht.
IEC60825 - 1-standarden. Lasere i klasse 3B er farlige og kan give øjen-
skader ved direkte kontakt.
● Du må aldrig se direkte på frontsensoren gennem et forstørrelsesglas,
mikroskop eller optisk instrument på en afstand under 100 mm.
OM12K97DK.book Page 254 Friday, October 21, 2016 3:37 PM

2564-5. Toyota Safety Sense
OM12K97DK
ADVARSEL
■ Sådan undgås fejl i frontsensoren
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald fungerer sensoren muligvis ikke korrekt, hvilket kan medføre
en ulykke med døden eller alvorlig personskade til følge.
● Hold altid forruden ren. Hvis forruden er snavset eller dækket af en olie-
film, vanddråber, sne mm., skal den rengøres. Hvis forrudens inderside
foran frontsensoren er snavset, skal du kontakte en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
● Hvis der er stor forskel på temperaturen inde i og uden for bilen, f.eks. om
vinteren, kan forruden nemt dugge til. Hvis området af forruden foran front-
sensoren er dugget til eller dækket af kondensvand eller is, kan advar-
selslampen for PCS lyse, og systemet kan deaktiveres midlertidigt. Hvis
det sker, skal du fjerne duggen mm. ved hjælp af forrudeafdugningen
(→S. 406, 413)
● Hvis området på forruden foran frontsensoren er dækket af vanddråber,
skal de fjernes ved hjælp af vinduesviskerne.
Hvis vanddråberne ikke fjernes, kan frontsensorens funktion nedsættes.
●Der må ikke sættes genstande som
f.eks. mærkater, herunder transparente
mærkater, eller lignende, udvendigt på
forruden foran frontsensoren (det mar-
kerede område på billedet).
A: Fra forrudens overkant til ca. 10 cm
under frontsensorens underkant
●Der må ikke monteres eller placeres
udstyr indvendigt på forruden under
frontsensoren (det markerede område
på billedet).
A: Ca. 10 cm (Fra frontsensoren neder-
ste kant)
B: Ca. 20 cm (Ca. 10 cm til højre og
venstre fra midten af frontsensoren)
OM12K97DK.book Page 256 Friday, October 21, 2016 3:37 PM

2574-5. Toyota Safety Sense
OM12K97DK
4
Kørsel
ADVARSEL
● Hvis vanddråberne ikke kan fjernes he lt fra området af forruden foran
frontsensoren ved hjælp af vinduesviskerne, skal viskerindsatsen eller
viskerbladet udskiftes.
Kontakt en autoriseret Toyota-forhandl er/-reparatør eller andre kvalificerede
fagfolk, hvis det er nødvendigt at skifte viskerindsatserne eller viskerbladene.
● Anbring ikke vinduestoning på forruden.
● Udskift forruden, hvis den er beskadiget eller revnet.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis det er nødvendigt at skifte forruden.
● Installer ikke en antenne foran sensoren.
● Frontsensoren må ikke blive våd.
● Lys ikke på frontsensoren med kraftigt lys.
● Undgå at tilsmudse eller beskadige frontsensoren.
Under rengøring af forrudens indvendige side må der ikke komme glasr-
ensemiddel på sensorens linse. Undgå også at berøre linsen.
Hvis linsen er snavset eller beskadiget, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
● Udsæt ikke frontsensoren for kraftige stød.
● Undlad at ændre på frontsensorens position eller retning eller at fjerne den.
● Skil ikke frontsensoren ad.
● Der må ikke monteres elektroniske enheder, som udsender kraftige elek-
trobølger, i nærheden af frontsensoren.
● Dele af bilen omkring frontsensoren (bakspejl, solskærme osv.) eller loftet
må ikke modificeres.
● Der må ikke monteres tilbehør, som kan blokere frontsensoren, på kølerhjel-
men, kølergitteret eller forkofangeren. Kontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk for nærmere oplysninger.
● Hvis der skal anbringes et surfbræt eller en anden lang genstand på taget,
skal det kontrolleres, at den ikke blokerer frontsensoren.
● Forlygterne eller andre lygter må ikke modificeres.
● Der må ikke monteres eller placeres genstande på instrumentbrættet.
■ Frontsensorens monteringsområde på forruden
Når forruden dugger til, kan glasset omkring frontsensoren være varmt, fordi
varmesystemet kører. Der er risiko for forbrændinger, hv is glasset berøres.
OM12K97DK.book Page 257 Friday, October 21, 2016 3:37 PM

2584-5. Toyota Safety Sense
OM12K97DK
◆Pre-crash-advarsel
Når systemet vurderer, at risi-
koen for en frontal kollision er
høj, lyder en summer, og der
vises en advarselsmeddelelse på
multi-informationsdisplayet, som
opfordrer føreren til at undvige.
◆Pre-crash-bremseassistance
Når systemet vurderer, at risikoen for en frontal kollision med et
køretøj er høj, tilfører systemet større bremsekraft alt efter, hvor
hårdt der trædes på bremsepedalen.
◆Pre-crash-opbremsning
Når systemet vurderer, at risikoen for en frontal kollision med et
køretøj er høj, advarer systemet føreren. Hvis systemet vurderer, at
risikoen for en kollision er ekstrem høj, aktiveres bremserne auto- matisk for at hjælpe til at undgå ko llisionen eller reducere kollisions-
hastigheden.
PCS (pre-crash-sikkerhedssystem)∗
∗: Hvis monteret
Pre-crash-sikkerhedssystemet br uger frontsensoren til at regi-
strere køretøjer foran din bil. Når systemet vurderer, at der er stor
risiko for en frontal kollision med et køretøj, vises en advarsel, der
opfordrer føreren til at undvige, og det potentielle bremsetryk
øges for at hjælpe føreren med at undgå en kollision. Hvis syste-
met vurderer, at der er ekstrem høj risiko for en frontal kollision
med et køretøj, aktiveres bremserne automatisk for at hjælpe til at
undgå kollisionen eller reducere kollisionskraften.
Pre-crash-sikkerhedssy stemet kan deaktiveres/ aktiveres, og timin-
gen af advarslen kan ændres. ( →S. 261)
OM12K97DK.book Page 258 Friday, October 21, 2016 3:37 PM

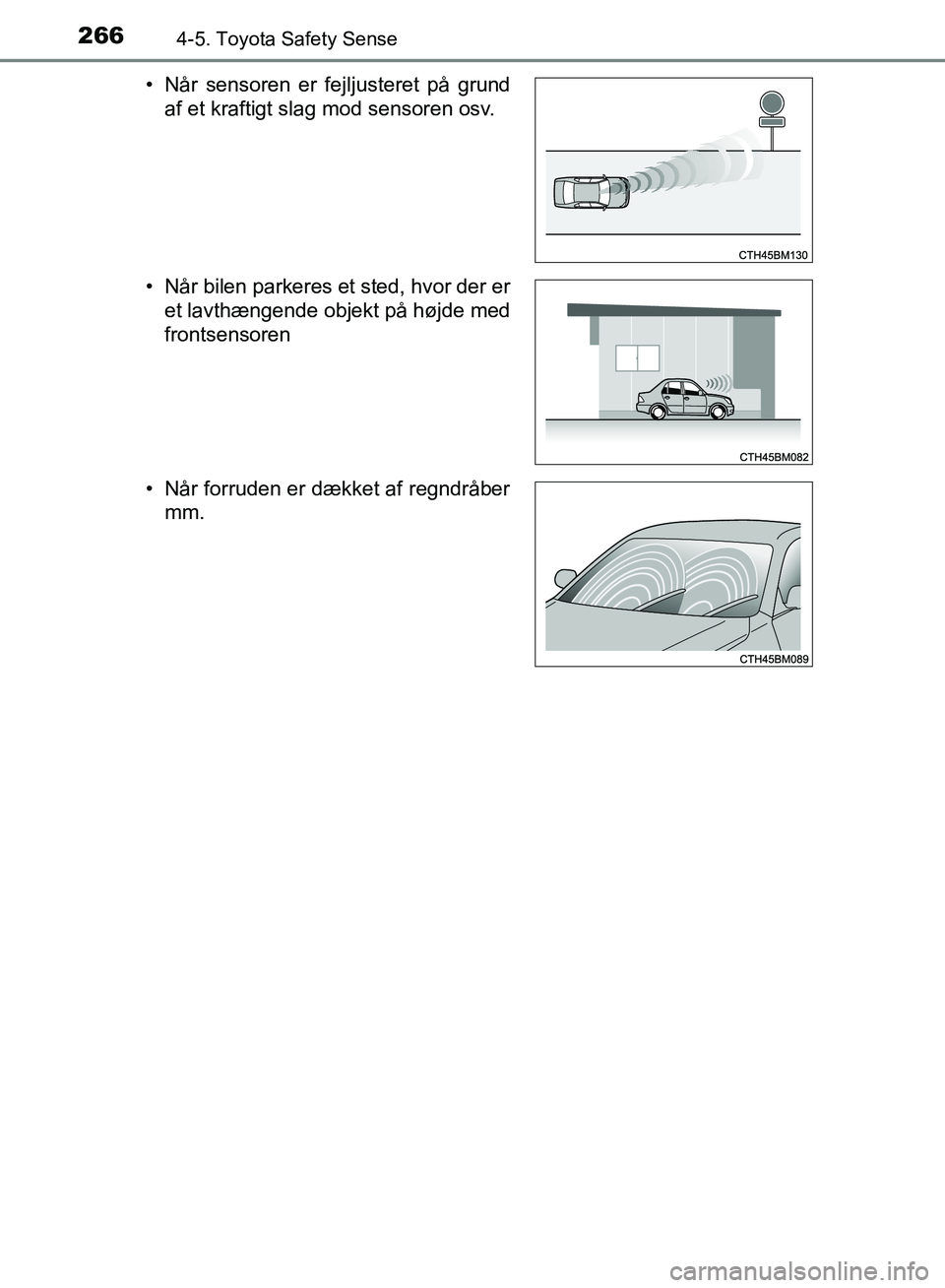

2664-5. Toyota Safety Sense
OM12K97DK• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren osv.
• Når bilen parkeres et sted, hvor der er et lavthængende objekt på højde med
frontsensoren
• Når forruden er dækket af regndråber mm.
OM12K97DK.book Page 266 Friday, October 21, 2016 3:37 PM

2674-5. Toyota Safety Sense
OM12K97DK
4
Kørsel
■Situationer, hvor systemet muligvis ikke fungerer korrekt
●I nogle situationer som eksempelvis nedenstående registreres et køretøj
muligvis ikke af frontsensoren, så systemet ikke fungerer korrekt:
• Hvis en modkørende nærmer sig bilen
• Ved kørsel mod siden eller forenden af en bil
• Hvis den forankørende har en lille bagende, f.eks. en lastvogn uden last
• Hvis den forankørende transporterer en last, der rager ud bag bagkofan-
geren
• Hvis den forankørende har en uregelmæssig form, f.eks. en traktor eller en sidevogn
• Hvis solen eller andet lys skinner direkte på den forankørende
• Hvis den forankørende foretager en pludselig manøvre (f.eks. pludselig slingren eller forøgelse eller reduktion af hastigheden)
• Hvis der pludselig køres ind bag en forankørende • Hvis den forankørende har en lav
bagende, f.eks. en anhænger med
lavt lad
• Hvis den forankørende har en meget høj frihøjde
• Hvis et køretøj kører ud foran bilen eller kommer ud ved siden af et køretøj
OM12K97DK.book Page 267 Friday, October 21, 2016 3:37 PM

2684-5. Toyota Safety Sense
OM12K97DK• Når bilen rammes af vand, sne, støv mm. fra en forankørende
• Ved kørsel gennem damp eller røg, som kan gøre det svært at se foran-
kørende biler
• Ved kørsel et sted, hvor lysstyrken i omgivelserne skifter pludseligt, f.eks. ved indkørsel i eller udkørsel af en tunnel
• Ved kørsel gennem et sving og i et vist tidsrum efter kørsel i et sving • Hvis køretøjet foran ikke befinder sig lige foran bilen
• Ved kørsel i barsk vejr som kraftig regn, tåge, sne eller sandstorm
• Når meget kraftigt lys, fx solen eller forlygterne på modkørende biler, skin-
ner direkte ind i frontsensoren
• Når der ikke er meget lys i omgivel- serne, f.eks. ved solopgang og sol-
nedgang, om natten eller i en tunnel
OM12K97DK.book Page 268 Friday, October 21, 2016 3:37 PM

2694-5. Toyota Safety Sense
OM12K97DK
4
Kørsel
• Hvis hjulene er fejljusteret
• Hvis frontsensoren er blokeret af et viskerblad
• Bilen gynger.
• Bilen kører ved ekstremt høje hastigheder.
• Ved kørsel på veje med skarpe sving eller ujævne overflader
• Hvis den forankørende reflekterer laser dårligt
● I nogle situationer, som f.eks. nedenstående, kan der ikke opnås tilstrækkelig
bremsekraft, og systemet fungerer ikke korrekt:
• Hvis bremsefunktionerne ikke kan fungere optimalt, f.eks. når bremsedelene
er ekstremt kolde, ekstremt varme eller våde
• Hvis bilen ikke er korrekt vedligeholdt (bremser eller dæk er for slidte, forkert dæktryk osv.)
• Hvis bilen køres på grusvej eller andet glat underlag • Hvis bilen skrider ud
• Når bilens forende løftes eller sænkes
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren osv.
OM12K97DK.book Page 269 Friday, October 21, 2016 3:37 PM
