Sistemas de asistencia al conductor
●
El Fr ont
Assist no puede evitar por sí mismo
accidentes y lesiones graves.
● En situaciones de marcha complejas, el
Front As
sist puede excepcionalmente advertir
e intervenir en los frenos sin que sea necesa-
rio como, por ejemplo, en el caso de las isle-
tas.
● Si el funcionamiento del Front Assist se ha-
lla merm
ado, por ejemplo, a causa de sucie-
dad o desajuste del sensor radar, puede que
el sistema emita advertencias innecesarias e
intervenga en los frenos inoportunamente.
● El Front Assist no reacciona ante animales,
ni vehíc
ulos que se crucen o se aproximen en
dirección contraria por el mismo carril.
● El Front Assist no reacciona ante peatones
que circ
ulen en la misma dirección o se apro-
ximen en dirección contraria por el mismo ca-
rril.
● Como conductor ha de estar siempre prepa-
rado p
ara retomar el control del vehículo. Aviso
● Cuando el Fr

ont Assist está conectado, las
indicaciones de la pantalla del cuadro de ins-
trumentos de otras funciones podrían quedar
ocultas, por ejemplo, una llamada entrante.
● Cuando el Front Assist provoca una frenada,
el peda
l del freno está “más duro”.
● Las intervenciones automáticas en los fre-
nos del
Front Assist pueden interrumpirse pi-
sando el embrague, el acelerador o moviendo
el volante. ●
El Fr ont

Assist puede desacelerar el vehícu-
lo hasta detenerlo por completo. Sin embar-
go, el sistema de frenos no detiene el vehícu-
lo de forma permanente. ¡Pise el pedal de fre-
no!
● Si el Front Assist no funciona como se des-
cribe en es
te capítulo (p. ej., si interviene va-
rias veces de forma innecesaria), desconécte-
lo. Acuda a un taller especializado para que
revisen el sistema. SEAT recomienda acudir a
un concesionario SEAT. Sensor de radar
Fig. 190
En el paragolpes delantero: sensor
de r a
d

ar. En el paragolpes delantero va montado un
sen
sor de r
a

dar para captar la situación del
tráfico ››› fig. 190 1 .
La v
i

sibilidad del sensor de radar se puede
ver mermada por suciedad, como puede ser barro o nieve, o por influencias medioam-
biental

es, como lluvia o neblina. En este caso
el Front Assist no funciona. En la pantalla del
cuadro de instrumentos aparece el siguiente
mensaje: Front Assist: ¡Sensor sin
visibilidad! Si fuera necesario, limpie el
sensor de radar ››› .
C uando el
sen

sor de radar vuelva a funcionar
correctamente, el Front Assist volverá a estar
disponible automáticamente. El mensaje de-
saparecerá de la pantalla del cuadro de ins-
trumentos.
El funcionamiento del Front Assist se puede
ver afectado en caso de fuerte reflexión inver-
sa de la señal de radar. Esto puede ocurrir,
por ejemplo, en un aparcamiento cerrado o
debido a la presencia de objetos metálicos
(p. ej., raíles en la calzada o placas utilizadas
en las obras).
La zona situada delante y alrededor del sen-
sor de radar no se deberá cubrir con adhesi-
vos, faros adicionales o similares, pues esto
podría influir negativamente en el funciona-
miento del Front Assist.
En caso de reparación inadecuada del frontal
de vehículo o en caso de realizar modificacio-
nes estructurales, por ejemplo, si se rebaja la
suspensión, el funcionamiento del Front As-
sist se puede ver afectado. Por esta razón,
SEAT recomienda acudir a un concesionario
SEAT. »
223Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
CUIDADO
Si tiene la impresión de que el sensor de ra-
dar e s
tá dañado o se ha desajustado, desco-
necte el Front Assist. De este modo evitará
posibles situaciones de peligro causadas por
un funcionamiento inadecuado del sistema.
En este caso, encargue que lo ajusten.
● El sensor puede desajustarse si recibe al-
gún golpe, por ej
emplo, durante una manio-
bra de aparcamiento. Esto puede perjudicar
la eficacia del sistema o provocar su descone-
xión.
● Para la reparación del sensor de radar se
requieren c
onocimientos y herramientas es-
peciales. Por esta razón, SEAT recomienda
acudir a un concesionario SEAT.
● Una matrícula o porta-matrículas en la par-
te delant
era con unas dimensiones que exce-
dan el hueco destinado a la matrícula, o una
matrícula mal posicionada puede provocar un
mal funcionamiento del radar.
● Retire la nieve con un cepillo y el hielo pre-
ferent
emente con un aerosol antihielo sin di-
solventes. Manejo del sistema de asistencia a la
fr
en
a

da de emergencia (Front Assist) Fig. 191
En la pantalla del cuadro de instru-
ment o
s: indic

ación de Front Assist desactiva-
do. El Front Assist está activo siempre que se co-
nect
a el
enc

endido.
Cuando el Front Assist está desactivado, tam-
bién lo están la función de preaviso (adver-
tencia previa) y la advertencia de la distan-
cia.
SEAT recomienda dejar el Front Assist siem-
pre activado. Excepciones ››› pág. 225, De-
sactivar el Front Assist temporalmente en las
siguientes situaciones . Activar y desactivar el Front Assist
Con el enc

endido conectado, el Front Assist
se puede activar y desactivar como sigue:
● Seleccione la opción de menú correspon-
diente con l
a tecla de los sistemas de asis-
tencia al conductor ›››
 pág. 37.
● O BIEN: active o des
active el sistema en el
sistema Easy Connect mediante la tecla  y
lo s
bot
ones de función AJUSTES y
As i
s
tencia al conductor
› ››
 pág. 34
.
C
uando el Front Assist está desactivado, el
cuadro de instrumentos informará de su des-
conexión con el siguiente indicador 
››› fig. 191.
Activar o desactivar el preaviso (advertencia
previa)
El preaviso (advertencia previa) se puede ac-
tivar o desactivar en el sistema Easy Connect
mediante la tecla  y los botones de fun-
c ión AJUS
TE

S y
As
i
s tencia al conductor ›››
 pág. 34.
El s i
stema mantiene el ajuste realizado la
próxima vez que se conecte el encendido.
SEAT recomienda tener la advertencia de
preaviso siempre activada.
En función del sistema de infotainment mon-
tado en el vehículo puede adaptarse la fun-
ción de preaviso de la manera siguiente:
● Anticipado
224

Sistemas de asistencia al conductor
● Medio
● Ret
ardado
● Desactivado
SEAT r
ecomienda circular con la función en
modo “Medio”.
Activar o desactivar la advertencia de la dis-
tancia
Si se sobrepasa la distancia de seguridad al
vehículo precedente, en la pantalla del cua-
dro de instrumentos aparece una advertencia
al respecto . En tal caso, aumente la
distancia de seguridad.
La advertencia de la distancia se puede acti-
var o desactivar en el sistema Easy Connect
mediante la tecla  y los botones de fun-
c ión AJUS
TE

S y
As
i
s tencia al conductor ›››
 pág. 34.
El s i
stema mantiene el ajuste realizado la
próxima vez que se conecte el encendido.
SEAT recomienda tener la advertencia de la
distancia siempre activada.
Desactivar el Front Assist temporal-
mente en l a

s siguientes situacionesEn las siguientes situaciones es recomenda-
b
l
e de

sactivar el Front Assist a causa de las
limitaciones de este sistema: ●
Cuando se remo
lque el vehículo.
● Cuando el vehículo se encuentre en un
banco de prue
bas de rodillos.
● Cuando el sensor de radar esté averiado.
● Si el sensor de radar recibe algún golpe
viol
ento, por ejemplo, en un accidente por al-
cance.
● Si interviene varias veces innecesariamen-
te.
● Si se tap

a el sensor de radar temporalmen-
te con al
gún accesorio como, por ejemplo, un
faro adicional o algo similar.
● Cuando se vaya a cargar el vehículo en un
camión, en un tr
ansbordador o en un tren.
Limitaciones del sistema El Front Assist cuenta con ciertas limitaciones
fís
ic
a

s inherentes al sistema. Así, por ejem-
plo, bajo determinadas circunstancias algu-
nas reacciones del sistema pueden resultar
inoportunas desde el punto de vista del con-
ductor. Por ello, se ha de estar siempre aten-
to para intervenir si fuera preciso.
Las siguientes condiciones pueden provocar
que el Front Assist no reaccione o lo haga de-
masiado tarde:
● Durante los primeros instantes de conduc-
ción tr a

s conectar el encendido, a causa de la
autocalibración inicial del sistema. ●
Al t

omar curvas cerradas o trayectorias
complejas.
● Si se pisa el acelerador a fondo.
● Si el Front Assist está desactivado o averia-
do.
● Si se ha de

sconectado el ASR o se ha acti-
vado el
ESC en modo Sport manualmente
››› pág. 192.
● Si el ESC está regulando.
● Si varias luces de freno del vehículo o del
remol
que enganchado eléctricamente están
averiadas.
● Si el sensor de radar está sucio o tapado.
● Si hay objetos de metal como, por ejemplo,
raíle
s en la calzada o placas utilizadas en las
obras.
● Si el vehículo circula marcha atrás.
● Si se acelera mucho el vehículo.
● En caso de nevada o lluvia fuerte.
● En caso de vehículos estrechos como, por
ejemplo
, las motocicletas.
● En caso de vehículos que circulen desali-
neado
s.
● En caso de vehículos que se crucen.
● En caso de vehículos que se aproximen en
sentido contrario
.
● La carga y los accesorios especiales de
otro s

vehículos que sobresalgan por los la-
dos, hacia atrás o hacia arriba de los mis-
mos. 225
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Sistemas de asistencia al conductor
●
Si el A C
C no reduce la velocidad lo suficien-
te, frene el vehículo inmediatamente con el
pedal del freno.
● En caso de circular con rueda de emergen-
cia, l
a función ACC podría llegar a desconec-
tarse automáticamente durante el recorrido.
Desconecte el sistema al iniciar la marcha.
● Si el vehículo se sigue desplazando invo-
luntari
amente tras la solicitud de la interven-
ción del conductor, frene el vehículo con el
pedal del freno.
● Si en la pantalla del cuadro de instrumen-
tos
se solicita la intervención del conductor,
regule usted mismo la distancia.
● El conductor ha de estar preparado para
aceler
ar o frenar él mismo en cualquier mo-
mento. CUIDADO
Si tiene la impresión de que el sensor de ra-
dar se h a e

stropeado, desconecte el ACC. De
este modo evitará posibles daños. En este ca-
so, encargue que lo ajusten.
● Para la reparación del sensor de radar se
requieren c
onocimientos y herramientas es-
peciales. Por esta razón, SEAT recomienda
acudir a un concesionario SEAT. Aviso
● Si el A C

C no funciona como se describe en
este capítulo, no lo utilice hasta que no lo ha-
ya revisado un taller especializado. Por esta razón, SEAT recomienda acudir a un concesio-
nario
S

EAT.
● La velocidad máxima con el ACC activado
está limit
ada a 210 km/h (150 mph).
● Cuando el ACC está activado, puede que se
esc
uchen ruidos extraños durante la frenada
automática provocados por el sistema de fre-
nos. Indicaciones en la pantalla, testigos
de c
ontr
o

l y de advertencia Fig. 194
En la pantalla del cuadro de instru-
ment o
s: (A) A

CC inactivo (Standby). (B) ACC
activo. Indicaciones en la pantalla
Indic
ac
ione

s en la pantalla ››› fig. 194:
Vehículo precedente detectado. El ACC no
está activo y no regula la velocidad. »
1 227
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Distancia respecto al vehículo preceden-
t e. El
A
CC no está activo y no regula dis-
tancia.
Vehículo precedente detectado. El ACC
está activo y regula la velocidad.
Nivel de distancia 2 programado por el
conductor.
El ACC está activo y regula la distancia en
función de la velocidad.
Símbolos en la pantalla del cuadro de instru-
mentos y testigos de control.
››› en Símbolos de advertencia de la
pág. 126. 
La reducción de la velocidad por parte
del ACC para mantener la distancia
con el vehículo precedente no es sufi-
ciente.
¡Frene! ¡pise el pedal del freno! Requerimiento de la in-
tervención del conductor. 
El ACC no está disponible actualmen-
te.
a)
Con el vehículo detenido, apague el motor y vuélvalo a
ponerlo en marcha. Realice una comprobación visual del
sensor de radar
››› fig. 195 (por si presenta suciedad,
hielo o ha sufrido un golpe). Si sigue sin estar disponi-
ble, acuda a un taller especializado para que revisen el
sistema.
a) El símbolo es de color en los cuadros de instrumentos con
pantalla a color.
2 3
4
5 El ACC está activo.
No se detecta ningún vehículo por delante. Se mantiene
constante la velocidad programada.

Si el símbolo es de color blanco: el
ACC está activo.
Se ha detectado un vehículo que circula por delante. El
ACC regula la velocidad y la distancia respecto al vehícu-
lo precedente.

Si el símbolo es de color gris: el ACC
está inactivo (Standby)
El sistema está conectado, pero no está regulando.

Se ilumina en verde.
El ACC está activo.
Al conectar el encendido se iluminan breve-
ment
e al
gu

nos testigos de advertencia y de
control a modo de comprobación. Al cabo de
unos segundos se apagan. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Símbolos de advertencia de la
pág. 126. Aviso
Cuando el ACC está conectado, las indicacio-
nes de l

a pantalla del cuadro de instrumentos pueden quedar ocultas por avisos de otras
fu
nc

iones, por ejemplo, una llamada entran-
te. Sensor de radar
Fig. 195
En el paragolpes delantero: sensor
de r a
d

ar. En el paragolpes delantero va montado un
sen
sor de r
a

dar para captar la situación del
tráfico ››› fig. 195 1 .
La v
i

sibilidad del sensor de radar se puede
ver mermada por suciedad, como barro o nie-
ve, o por influencias medioambientales, co-
mo lluvia o neblina. En este caso el control
adaptativo de velocidad (ACC) no funciona.
En la pantalla del cuadro de instrumentos
aparece el siguiente mensaje: ACC: ¡Sen-
sor sin visibilidad! Si fuera necesa-
rio, limpie el sensor de radar ››› .
228

Sistemas de asistencia al conductor
Cuando el sensor de radar vuelva a funcionar
c orr
ect
amente, el ACC volverá a estar dispo-
nible automáticamente. El mensaje de la
pantalla del cuadro de instrumentos se apa-
gará y el ACC se podrá volver a activar.
El funcionamiento del ACC se puede ver afec-
tado en caso de fuerte reflexión inversa de la
señal de radar. Esto puede ocurrir, por ejem-
plo, en un aparcamiento cerrado o debido a
la presencia de objetos metálicos (p. ej., raí-
les en la calzada o placas utilizadas en las
obras).
La zona situada delante y alrededor del sen-
sor de radar no se deberá cubrir con adhesi-
vos, faros adicionales o similares, pues esto
podría influir negativamente en el funciona-
miento del ACC.
En caso de reparación inadecuada del frontal
de vehículo o en caso de realizar modificacio-
nes estructurales, por ejemplo, si se rebaja la
suspensión, el funcionamiento del ACC se
puede ver afectado. Por esta razón, SEAT re-
comienda acudir a un concesionario oficial
SEAT. CUIDADO
Si tiene la impresión de que el sensor de ra-
dar e s

tá dañado o se ha desajustado, desco-
necte el ACC. De este modo evitará posibles
daños. En este caso, encargue que lo ajusten.
● El sensor puede desajustarse si recibe al-
gún golpe, por ej
emplo, durante una manio- bra de aparcamiento. Esto puede perjudicar
la efic
ac

ia del sistema o provocar su descone-
xión.
● Para la reparación del sensor de radar se
requieren c
onocimientos y herramientas es-
peciales. Por esta razón, SEAT recomienda
acudir a un concesionario SEAT.
● Retire la nieve con un cepillo y el hielo pre-
ferent
emente con un aerosol antihielo sin di-
solventes. Manejo del Adaptive Cruise Control
A
C
C

(control adaptativo de velocidad) Fig. 196
A la izquierda de la columna de la di-
r ec
c

ión: tercera palanca para manejar el con-
trol adaptativo de velocidad. Fig. 197
A la izquierda de la columna de la di-
rec c

ión: tercera palanca para manejar el con-
trol adaptativo de velocidad. Cuando el control adaptativo de velocidad
(A
C
C) e

stá conectado, en el cuadro de instru-
mentos se ilumina el testigo de control ver-
de  y en la pantalla se muestra la velocidad
programada y el estado del ACC ››› fig. 194.
¿Qué ajustes se pueden realizar en el ACC?
● Programar la velocidad ›››
pág. 230.
● Programar el nivel de distancia
›››
pág. 230.
● Conectar y activar el ACC ›››
pág. 230.
● Desconectar y desactivar el ACC
›››
pág. 230.
● Ajustar el nivel de distancia por defecto al
inicio de la c
onducción ››› pág. 230.
● Ajustar el perfil de conducción
›› ›

pág. 231. »
229
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Sistemas de asistencia al conductor

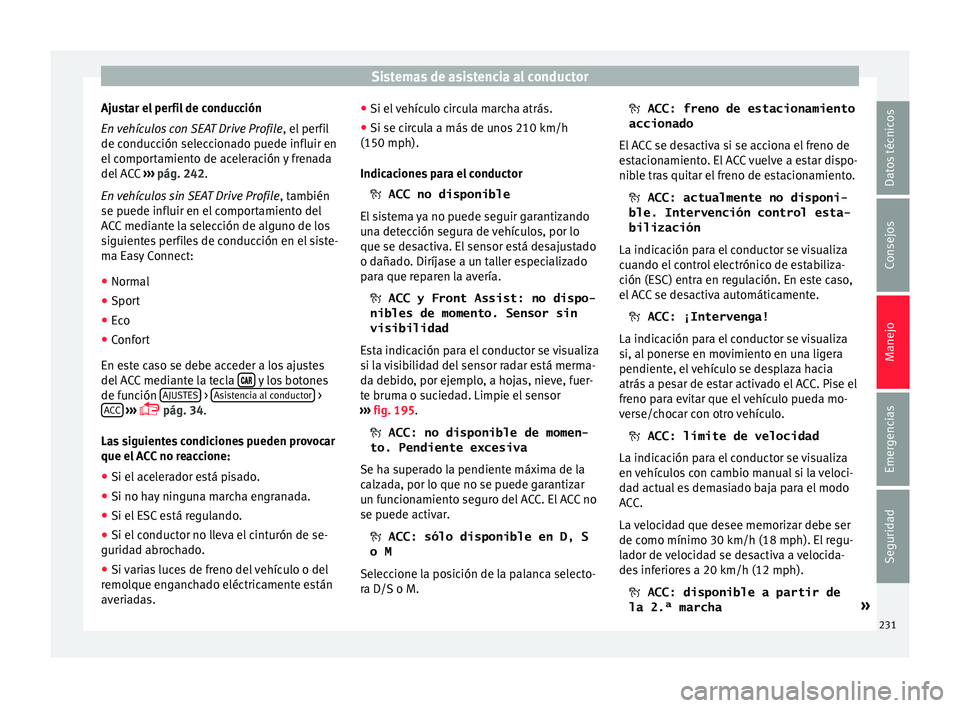

Ajustar el perfil de conducción
E n
v
ehículos con SEAT Drive Profile , el perfil
de conducción seleccionado puede influir en
el comportamiento de aceleración y frenada
del ACC ››› pág. 242.
En vehículos sin SEAT Drive Profile , también
se puede influir en el comportamiento del
ACC mediante la selección de alguno de los
siguientes perfiles de conducción en el siste-
ma Easy Connect:
● Normal
● Sport
● Eco
● Confort
En est
e caso se debe acceder a los ajustes
del ACC mediante la tecla  y los botones
de f u
nc

ión AJUSTES >
As
i
s tencia al conductor >
A C
C
› ›
›
 pág. 34
.
Las siguientes condiciones pueden provocar
que el ACC no reaccione:
● Si el acelerador está pisado.
● Si no hay ninguna marcha engranada.
● Si el ESC está regulando.
● Si el conductor no lleva el cinturón de se-
guridad abr
ochado.
● Si varias luces de freno del vehículo o del
remol
que enganchado eléctricamente están
averiadas. ●
Si el v
ehículo circula marcha atrás.
● Si se circula a más de unos 210 km/h
(150 mph).
Indicacione

s para el conductor
 ACC no disponible
El sistema ya no puede seguir garantizando
una detección segura de vehículos, por lo
que se desactiva. El sensor está desajustado
o dañado. Diríjase a un taller especializado
para que reparen la avería.  ACC y Front Assist: no dispo-
nibles de momento. Sensor sin
visibilidad
Esta indicación para el conductor se visualiza
si la visibilidad del sensor radar está merma-
da debido, por ejemplo, a hojas, nieve, fuer-
te bruma o suciedad. Limpie el sensor
››› fig. 195.
 ACC: no disponible de momen-
to. Pendiente excesiva
Se ha superado la pendiente máxima de la
calzada, por lo que no se puede garantizar
un funcionamiento seguro del ACC. El ACC no
se puede activar.  ACC: sólo disponible en D, S
o M
Seleccione la posición de la palanca selecto-
ra D/S o M.  ACC: freno de estacionamiento
accionado
El AC

C se desactiva si se acciona el freno de
estacionamiento. El ACC vuelve a estar dispo-
nible tras quitar el freno de estacionamiento.
 ACC: actualmente no disponi-
ble. Intervención control esta-
bilización
La indicación para el conductor se visualiza
cuando el control electrónico de estabiliza-
ción (ESC) entra en regulación. En este caso,
el ACC se desactiva automáticamente.  ACC: ¡Intervenga!
La indicación para el conductor se visualiza
si, al ponerse en movimiento en una ligera
pendiente, el vehículo se desplaza hacia
atrás a pesar de estar activado el ACC. Pise el
freno para evitar que el vehículo pueda mo-
verse/chocar con otro vehículo.  ACC: límite de velocidad
La indicación para el conductor se visualiza
en vehículos con cambio manual si la veloci-
dad actual es demasiado baja para el modo
ACC.
La velocidad que desee memorizar debe ser
de como mínimo 30 km/h (18 mph). El regu-
lador de velocidad se desactiva a velocida-
des inferiores a 20 km/h (12 mph).  ACC: disponible a partir de
la 2.ª marcha »
231
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Sistemas de asistencia al conductor
Desactivar el Adaptive Cruise Control
A C
C
(control adaptativo de velocidad)
temporalmente en determinadas si-
tuaciones En las siguientes situaciones se deberá de-
sactiv
ar el

control adaptativo de velocidad
(ACC) debido a las limitaciones del siste-
ma ››› :
● En maniobras de cambio de carril, en cur-
va s

cerradas, en las rotondas, en los carriles
de aceleración y desaceleración de las auto-
pistas o en tramos en obras a fin de evitar
que acelere involuntariamente para alcanzar
la velocidad programada.
● Cuando se atraviese un túnel, ya que su
fu nc

ionamiento podría verse afectado.
● En las vías de varios carriles, cuando otros
vehícu
los vayan más lentos por el carril de
adelantamiento. En este caso, se adelantaría
por la derecha a los vehículos que circularan
más despacio por otros carriles.
● En caso de lluvia intensa, nevada o neblina
de agua intens
a, pues podría ocurrir que no
se detectara correctamente el vehículo prece-
dente o que, bajo determinadas circunstan-
cias, no se detectara en absoluto. ATENCIÓN
Si el ACC no se desconecta en las situaciones
des c

ritas, pueden producirse accidentes y le-
siones graves. ●
De s

conecte siempre el ACC en situaciones
críticas. Aviso
Si no se desconecta el ACC en las situaciones
de sc

ritas, se pueden cometer infracciones le-
gales. Situaciones de marcha especiales
Fig. 199
(A) Vehículo en una curva. (B) Moto-
c ic
li

sta circulando por delante fuera del radio
de acción del sensor de radar. Fig. 200
(C) Cambio de carril de un vehículo.
(D) V
ehíc

ulo girando y otro detenido. El control adaptativo de velocidad (ACC)
c
uent
a c

on ciertas limitaciones físicas inhe-
rentes al sistema. Por ejemplo, algunas reac-
ciones del ACC, bajo determinadas circuns-
tancias, pueden resultar inesperadas o efec-
tuarse a destiempo desde el punto de vista
del conductor. Por ello, se ha de estar siem-
pre atento para intervenir si fuera preciso.
Las siguientes situaciones del tráfico, por
ejemplo, exigen la máxima atención:
Inicio de la marcha tras una fase de deten-
ción (sólo vehículos con cambio automático)
Tras una fase de detención, el ACC puede ini-
ciar la marcha automáticamente en cuanto el »
233
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad
