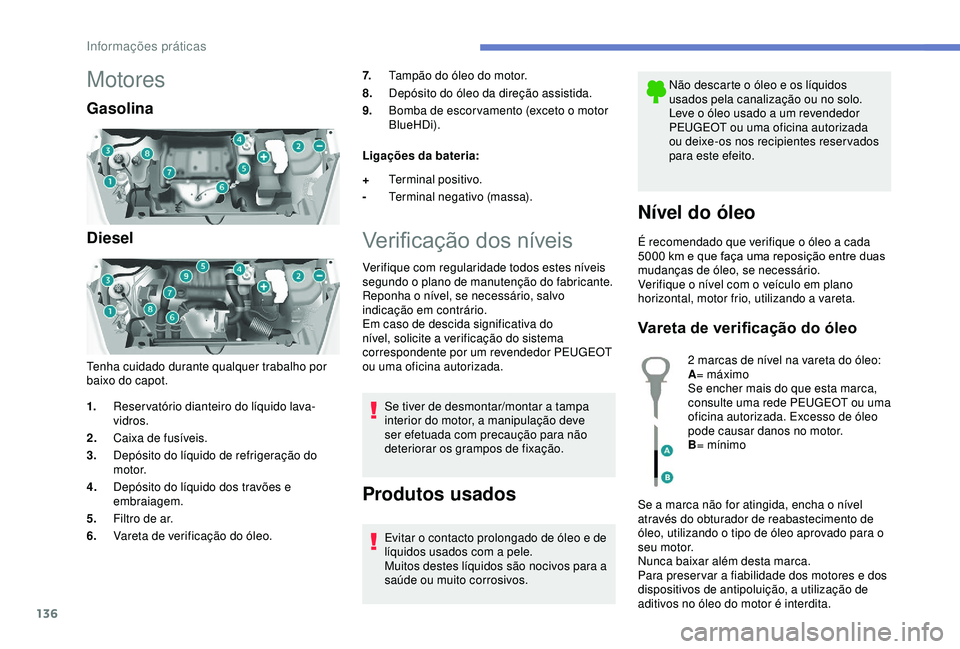

Motores
Gasolina
Diesel
Tenha cuidado durante qualquer trabalho por
baixo do capot.7.
Tampão do óleo do motor.
8. Depósito do óleo da direção assistida.
9. Bomba de escor vamento (exceto o motor
BlueHDi).
Ligações da bateria:
Verificação dos níveis
Verifique com regularidade todos estes níveis
segundo o plano de manutenção do fabricante.
Reponha o nível, se necessário, salvo
indicação em contrário.
Em caso de descida significativa do
nível, solicite a verificação do sistema
correspondente por um revendedor PEUGEOT
ou uma oficina autorizada.
Se tiver de desmontar/montar a tampa
interior do motor, a manipulação deve
ser efetuada com precaução para não
deteriorar os grampos de fixação.
Produtos usados
Evitar o contacto prolongado de óleo e de
líquidos usados com a pele.
Muitos destes líquidos são nocivos para a
saúde ou muito corrosivos. Não descarte o óleo e os líquidos
usados pela canalização ou no solo.
Leve o óleo usado a um revendedor
PEUGEOT ou uma oficina autorizada
ou deixe-os nos recipientes reservados
para este efeito.
Nível do óleo
É recomendado que verifique o óleo a cada
5000
km e que faça uma reposição entre duas
mudanças de óleo, se necessário.
Verifique o nível com o veículo em plano
horizontal, motor frio, utilizando a vareta.
Vareta de verificação do óleo
1. Reservatório dianteiro do líquido lava-
vidros.
2. Caixa de fusíveis.
3. Depósito do líquido de refrigeração do
motor.
4. Depósito do líquido dos travões e
embraiagem.
5. Filtro de ar.
6. Vareta de verificação do óleo. +
Terminal positivo.
- Terminal negativo (massa).
2 marcas de nível na vareta do óleo:
A = máximo
Se encher mais do que esta marca,
consulte uma rede PEUGEOT ou uma
oficina autorizada. Excesso de óleo
pode causar danos no motor.
B = mínimo
Se a marca não for atingida, encha o nível
através do obturador de reabastecimento de
óleo, utilizando o tipo de óleo aprovado para o
seu motor.
Nunca baixar além desta marca.
Para preser var a fiabilidade dos motores e dos
dispositivos de antipoluição, a utilização de
aditivos no óleo do motor é interdita.
Informações práticas

140

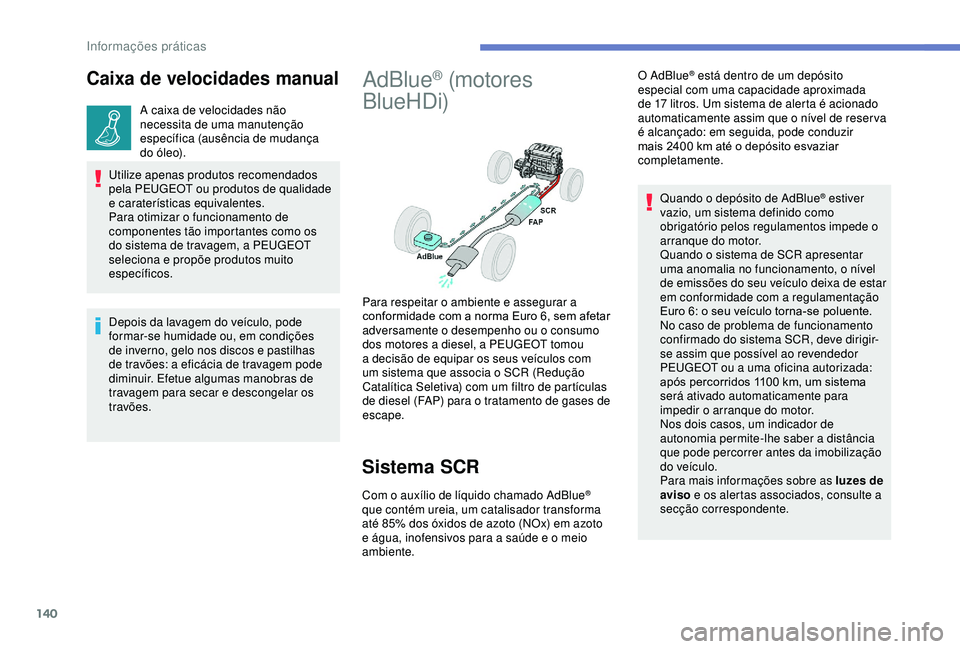

Caixa de velocidades manual
A caixa de velocidades não
necessita de uma manutenção
específica (ausência de mudança
do óleo).
Utilize apenas produtos recomendados
pela PEUGEOT ou produtos de qualidade
e caraterísticas equivalentes.
Para otimizar o funcionamento de
componentes tão importantes como os
do sistema de travagem, a PEUGEOT
seleciona e propõe produtos muito
específicos.
AdBlue® (motores
BlueHDi)
Sistema SCR
Com o auxílio de líquido chamado AdBlue®
que contém ureia, um catalisador transforma
até 85% dos óxidos de azoto (NOx) em azoto
e água, inofensivos para a saúde e o meio
ambiente. O AdBlue
® está dentro de um depósito
especial com uma capacidade aproximada
de 17

litros. Um sistema de alerta é acionado
automaticamente assim que o nível de reser va
é alcançado: em seguida, pode conduzir
mais 2400
km até o depósito esvaziar
completamente.
Para respeitar o ambiente e assegurar a
conformidade com a norma Euro 6, sem afetar
adversamente o desempenho ou o consumo
dos motores a diesel, a PEUGEOT tomou
a decisão de equipar os seus veículos com
um sistema que associa o SCR (Redução
Catalítica Seletiva) com um filtro de partículas
de diesel (FAP) para o tratamento de gases de
escape. Quando o depósito de AdBlue
® estiver
vazio, um sistema definido como
obrigatório pelos regulamentos impede o
arranque do motor.
Quando o sistema de SCR apresentar
uma anomalia no funcionamento, o nível
de emissões do seu veículo deixa de estar
em conformidade com a regulamentação
Euro 6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve dirigir-
se assim que possível ao revendedor
PEUGEOT ou a uma oficina autorizada:
após percorridos 1100

km, um sistema
será ativado automaticamente para
impedir o arranque do motor.
Nos dois casos, um indicador de
autonomia permite-lhe saber a distância
que pode percorrer antes da imobilização
do veículo.
Para mais informações sobre as luzes de
aviso e os alertas associados, consulte a
secção correspondente.
Depois da lavagem do veículo, pode
formar-se humidade ou, em condições
de inverno, gelo nos discos e pastilhas
de travões: a eficácia de travagem pode
diminuir. Efetue algumas manobras de
travagem para secar e descongelar os
travões.
Informações práticas

141

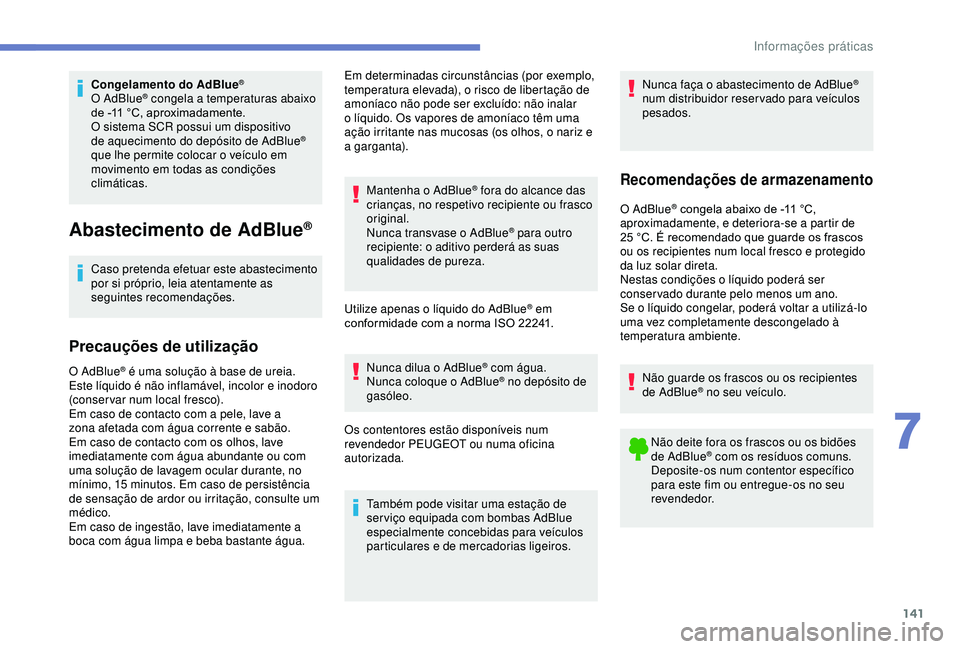

Congelamento do AdBlue®
O AdBlue® congela a temperaturas abaixo
de -11

°C, aproximadamente.
O sistema SCR possui um dispositivo
de aquecimento do depósito de AdBlue
®
que lhe permite colocar o veículo em
movimento em todas as condições
climáticas.
Abastecimento de AdBlue®
Caso pretenda efetuar este abastecimento
por si próprio, leia atentamente as
seguintes recomendações.
Precauções de utilização
Em determinadas circunstâncias (por exemplo,
temperatura elevada), o risco de libertação de
amoníaco não pode ser excluído: não inalar
o líquido. Os vapores de amoníaco têm uma
ação irritante nas mucosas (os olhos, o nariz e
a garganta).
Mantenha o AdBlue
® fora do alcance das
crianças, no respetivo recipiente ou frasco
original.
Nunca transvase o AdBlue
® para outro
recipiente: o aditivo perderá as suas
qualidades de pureza.
Utilize apenas o líquido do AdBlue
® em
conformidade com a norma ISO 22241.
O AdBlue
® é uma solução à base de ureia.
Este líquido é não inflamável, incolor e inodoro
(conser var num local fresco).
Em caso de contacto com a pele, lave a
zona afetada com água corrente e sabão.
Em caso de contacto com os olhos, lave
imediatamente com água abundante ou com
uma solução de lavagem ocular durante, no
mínimo, 15
minutos. Em caso de persistência
de sensação de ardor ou irritação, consulte um
médico.
Em caso de ingestão, lave imediatamente a
boca com água limpa e beba bastante água. Nunca dilua o AdBlue® com água.
Nunca coloque o AdBlue® no depósito de
gasóleo.
Os contentores estão disponíveis num
revendedor PEUGEOT

ou numa oficina
autorizada.
Também pode visitar uma estação de
serviço equipada com bombas AdBlue
especialmente concebidas para veículos
particulares e de mercadorias ligeiros. Nunca faça o abastecimento de AdBlue
®
num distribuidor reser vado para veículos
pesados.
Recomendações de armazenamento
O AdBlue® congela abaixo de -11 °C,
a
proximadamente, e deteriora-se a partir de
25

°C. É recomendado que guarde os frascos
ou os recipientes num local fresco e protegido
da luz solar direta.
Nestas condições o líquido poderá ser
conservado durante pelo menos um ano.
Se o líquido congelar, poderá voltar a utilizá-lo
uma vez completamente descongelado à
temperatura ambiente.
Não guarde os frascos ou os recipientes
de AdBlue
® no seu veículo.
Não deite fora os frascos ou os bidões
de AdBlue
® com os resíduos comuns.
Deposite-os num contentor específico
para este fim ou entregue-os no seu
revendedor.
7
Informações práticas

142

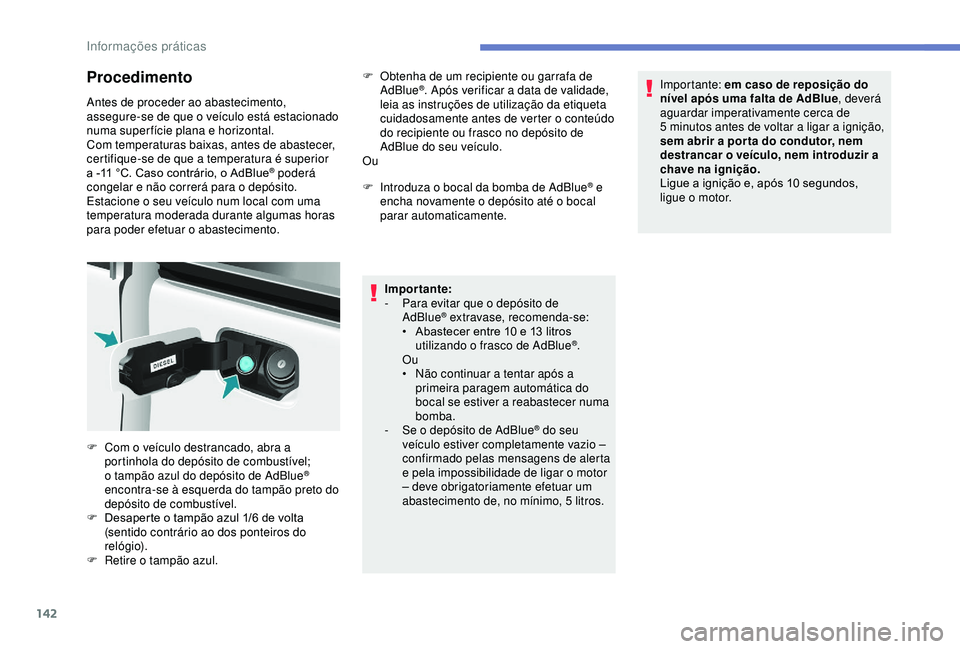

Procedimento
Antes de proceder ao abastecimento,
assegure-se de que o veículo está estacionado
numa super fície plana e horizontal.
Com temperaturas baixas, antes de abastecer,
certifique-se de que a temperatura é superior
a -11 °C. Caso contrário, o AdBlue
® poderá
congelar e não correrá para o depósito.
Estacione o seu veículo num local com uma
temperatura moderada durante algumas horas
para poder efetuar o abastecimento. F

O
btenha de um recipiente ou garrafa de
AdBlue
®. Após verificar a data de validade,
leia as instruções de utilização da etiqueta
cuidadosamente antes de verter o conteúdo
do recipiente ou frasco no depósito de
AdBlue do seu veículo.
Ou
F

I

ntroduza o bocal da bomba de AdBlue
® e
encha novamente o depósito até o bocal
parar automaticamente.
Impor tante:
-

P

ara evitar que o depósito de
AdBlue
® extravase, recomenda-se:
•
A
bastecer entre 10 e 13 litros
utilizando o frasco de AdBlue
®.
Ou
•

N

ão continuar a tentar após a
primeira paragem automática do
bocal se estiver a reabastecer numa
bomba.
-

S

e o depósito de AdBlue
® do seu
veículo estiver completamente vazio –
confirmado pelas mensagens de alerta
e pela impossibilidade de ligar o motor
– deve obrigatoriamente efetuar um
abastecimento de, no mínimo, 5
litros. Importante: em caso de reposição do
nível após uma falta de AdBlue
, deverá
aguardar imperativamente cerca de
5 minutos antes de voltar a ligar a ignição,
sem abrir a por ta do condutor, nem
destrancar o veículo, nem introduzir a
chave na ignição.
Ligue a ignição e, após 10 segundos,
ligue o motor.
F

C

om o veículo destrancado, abra a
portinhola do depósito de combustível;
o tampão azul do depósito de AdBlue
®
encontra-se à esquerda do tampão preto do
depósito de combustível.
F

D
esaperte o tampão azul 1/6 de volta
(sentido contrário ao dos ponteiros do
relógio).
F

R
etire o tampão azul.
Informações práticas

160

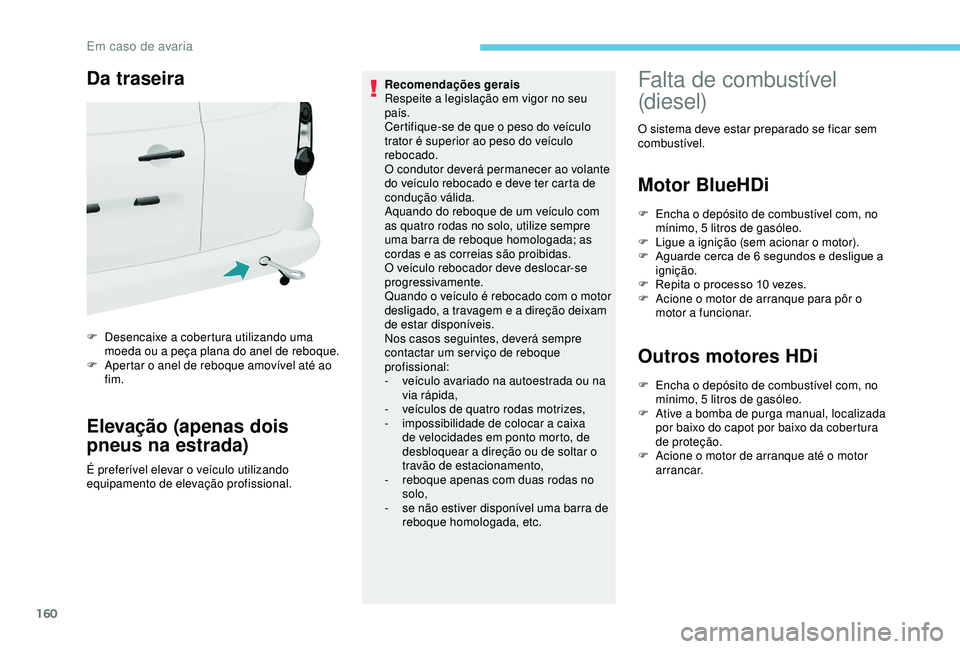

Da traseira
F Desencaixe a cobertura utilizando uma moeda ou a peça plana do anel de reboque.
F

A
pertar o anel de reboque amovível até ao
fim.
Elevação (apenas dois
pneus na estrada)
É preferível elevar o veículo utilizando
equipamento de elevação profissional. Recomendações gerais
Respeite a legislação em vigor no seu
país.
Certifique-se de que o peso do veículo
trator é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao volante
do veículo rebocado e deve ter carta de
condução válida.
Aquando do reboque de um veículo com
as quatro rodas no solo, utilize sempre
uma barra de reboque homologada; as
cordas e as correias são proibidas.
O veículo rebocador deve deslocar-se
progressivamente.
Quando o veículo é rebocado com o motor
desligado, a travagem e a direção deixam
de estar disponíveis.
Nos casos seguintes, deverá sempre
contactar um ser viço de reboque
profissional:
-

v
eículo avariado na autoestrada ou na
via rápida,
-
v
eículos de quatro rodas motrizes,
-
i
mpossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direção ou de soltar o
travão de estacionamento,
- r eboque apenas com duas rodas no
solo,
-

s
e não estiver disponível uma barra de
reboque homologada, etc.
Falta de combustível
(diesel)
O sistema deve estar preparado se ficar sem
combustível.
Motor BlueHDi
F Encha o depósito de combustível com, no mínimo, 5 litros de gasóleo.
F

L
igue a ignição (sem acionar o motor).
F

A
guarde cerca de 6 segundos e desligue a
ignição.
F

R
epita o processo 10 vezes.
F

A
cione o motor de arranque para pôr o
motor a funcionar.
Outros motores HDi
F Encha o depósito de combustível com, no mínimo, 5 litros de gasóleo.
F

A
tive a bomba de purga manual, localizada
por baixo do capot por baixo da cobertura
de proteção.
F

A
cione o motor de arranque até o motor
arrancar.
Em caso de avaria

163

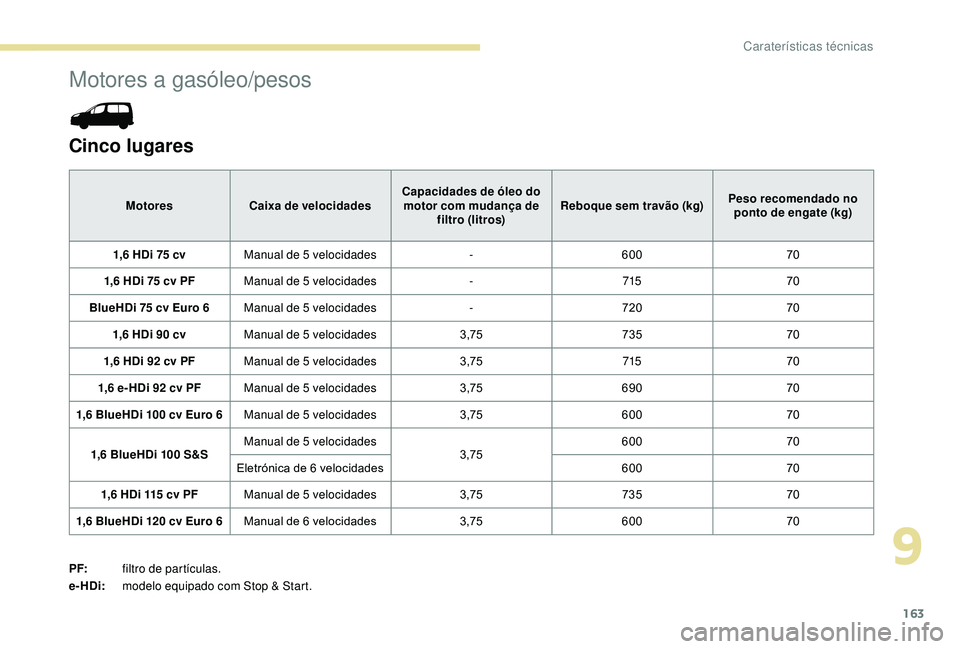

Motores a gasóleo/pesos
Cinco lugares
MotoresCaixa de velocidades Capacidades de óleo do
motor com mudança de filtro (litros) Reboque sem travão (kg)
Peso recomendado no
ponto de engate (kg)
1,6 HDi 75 cv Manual de 5 velocidades -600 70
1,6 HDi 75 cv PF Manual de 5 velocidades -715 70
BlueHDi 75 cv Euro 6 Manual de 5 velocidades -720 70
1,6 HDi 90 cv Manual de 5 velocidades 3,75735 70
1,6 HDi 92 cv PF Manual de 5 velocidades 3,75715 70
1,6 e- HDi 92 cv PF Manual de 5 velocidades 3,75690 70
1,6 BlueHDi 100 cv Euro 6 Manual de 5 velocidades 3,75600 70
1,6 BlueHDi 100 S&S Manual de 5 velocidades
3,75600
70
Eletrónica de 6 velocidades 60070
1,6 HDi 115 cv PF Manual de 5 velocidades 3,75735 70
1,6 BlueHDi 120 cv Euro 6 Manual de 6 velocidades 3,75600 70
PF: filtro de partículas.
e-HDi: modelo equipado com Stop & Start.
9
Caraterísticas técnicas

164
Sete lugares
MotoresCaixa de velocidades Capacidades de óleo do
motor com mudança de filtro (litros) Reboque sem travão (kg)
Peso recomendado no
ponto de engate (kg)
1,6 HDi 92 cv PF Manual de 5 velocidades 3,75750 70
1,6 BlueHDi 100 cv Euro 6 Manual de 5 velocidades 3,75600 70
1,6 BlueHDi 100 cv Euro
6 S&S Manual de 5 velocidades
3,75600 70
1,6 HDi 115 cv PF Manual de 5 velocidades 3,75750 70
1,6 BlueHDi 120 cv Euro 6 Manual de 6 velocidades 3,75600 70
PF: filtro de partículas.
e-HDi: modelo equipado com Stop & Start.
Caraterísticas técnicas

1

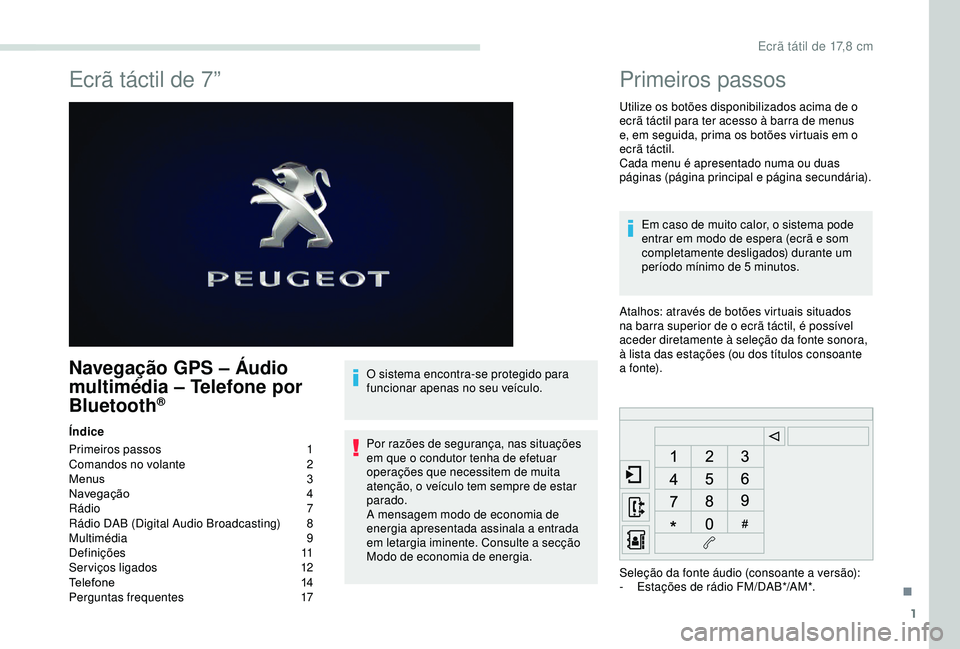

Ecrã táctil de 7”
Navegação GPS – Áudio
multimédia – Telefone por
Bluetooth
®
Índice
Primeiros passos
1
C

omandos no volante
2
M

enus
3
N

avegação
4
R

ádio 7
Rádio DAB (Digital Audio Broadcasting)

8
M

ultimédia
9
D

e f i n i ç õ e s

11
Serviços ligados
1

2
Telefone
1

4
Perguntas frequentes

1
7O sistema encontra-se protegido para
funcionar apenas no seu veículo.
Por razões de segurança, nas situações
em que o condutor tenha de efetuar
operações que necessitem de muita
atenção, o veículo tem sempre de estar
parado.
A mensagem modo de economia de
energia apresentada assinala a entrada
em letargia iminente. Consulte a secção
Modo de economia de energia.
Primeiros passos
Utilize os botões disponibilizados acima de o
ecrã táctil para ter acesso à barra de menus
e, em seguida, prima os botões virtuais em o
ecrã táctil.
Cada menu é apresentado numa ou duas
páginas (página principal e página secundária).
Em caso de muito calor, o sistema pode
entrar em modo de espera (ecrã e som
completamente desligados) durante um
período mínimo de 5
minutos.
Atalhos: através de botões virtuais situados
na barra superior de o ecrã táctil, é possível
aceder diretamente à seleção da fonte sonora,
à lista das estações (ou dos títulos consoante
a f o nte).
Seleção da fonte áudio (consoante a versão):
-

E
stações de rádio FM/DAB*/AM*.
.
Ecrã tátil de 17,8 cm
