2017 Peugeot Partner Manual del propietario (in Spanish)

167

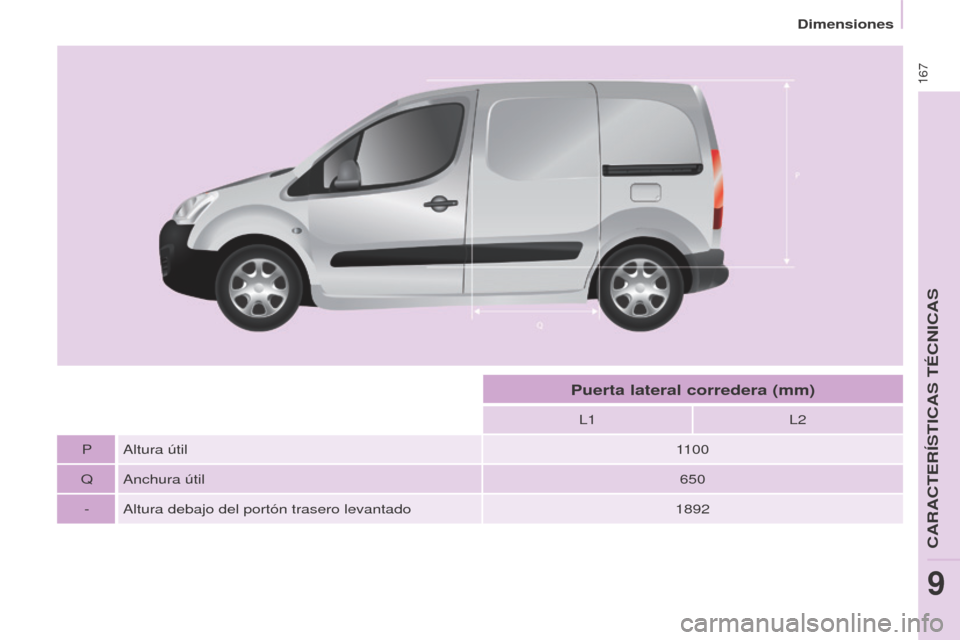

Dimensiones
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016
L1L2
P Altura útil 1100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1892
Puerta lateral corredera (mm)
CARACTER

168
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016

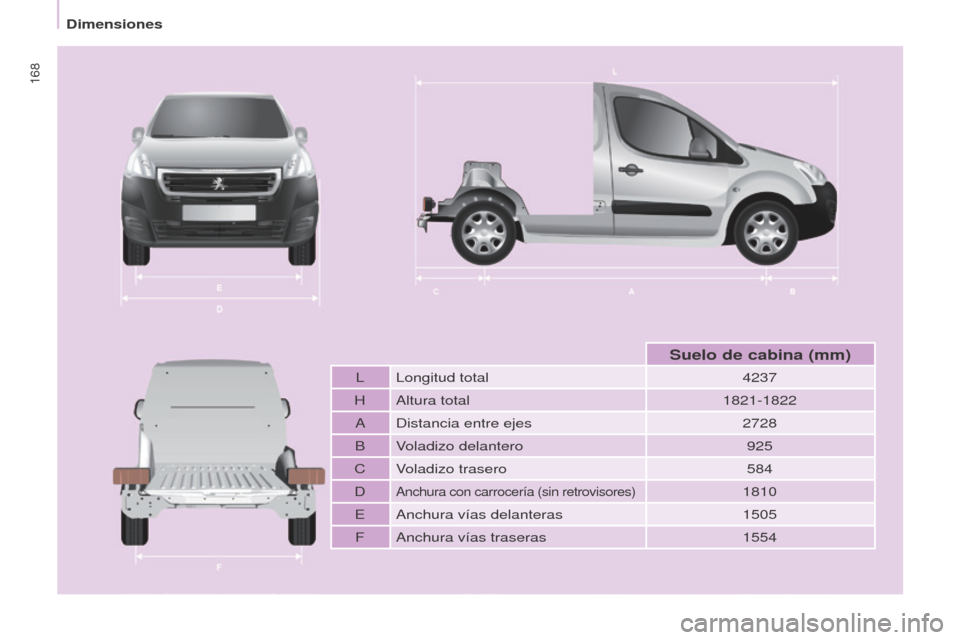

L Longitud total4237
H Altura total 1821-1822
A Distancia entre ejes 2728
B Voladizo delantero 925
C Voladizo trasero 584
D
Anchura con carrocería (sin retrovisores)1810
E Anchura vías delanteras 1505
F Anchura vías traseras 1554
Suelo de cabina (mm)
Dimensiones

169
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016
Masas
MASA Y CARGAS REMOLCABLES
Estos valores, expresados en kg,
también se indican en la placa o la
etiqueta del fabricante.
Las cargas remolcables relativas a su
vehículo se indican en el permiso de
circulación. El peso recomendado en la lanza
corresponde al peso admisible en
la rótula del enganche de remolque
(desmontable con o sin útil).
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte en la red
PEUGEOT.
La masa en orden de marcha es igual
a la masa en vacío + conductor
(75
kg) + depósito lleno al 90%.
Los valores de MMA del conjunto
y de cargas remolcables indicados
son válidos para una altitud máxima
de 1.000
metros. El valor de la
carga remolcable mencionada se
debe reducir en un 10% por cada
1.000
metros suplementarios.
La masa de un remolque con frenos
con compensación de carga se puede
aumentar en el límite de la MMA del
conjunto, en la misma medida en
que se reduzca la masa del vehículo
tractor. Una temperatura exterior elevada
podría provocar una disminución
de la capacidad del vehículo
para proteger el motor; cuando la
temperatura exterior sea superior a
37
°C, limite la masa remolcada.
La localización de la placa del
fabricante se indica en el capítulo
9, apartado "Elementos de
identificación".
CARACTERÍSTICAS DE LAS
MOT

ORI z ACIONES
Las características de la motorización
(cilindrada, potencia máxima, régimen
máximo, energía, emisión de CO
2...)
asociada a su vehículo se indican en el
permiso de circulación.
Estas características corresponden a
los valores homologados en el banco
motor, según las condiciones definidas
en la reglamentación europea
(directiva 1999/99/CE).
Para más información, consulte
la página Web de la marca y la
documentación comercial del modelo.
Acuda a la red PEUGEOT o a un taller
cualificado. MMTA: Masa máxima técnicamente
admisible en carga.
MMA: Masa máxima autorizada del
conjunto.
El remolcado con un vehículo
tractor poco cargado puede
degradar la adherencia a la vía.
Arrastrar un remolque aumenta la
distancia de frenada.
Arrastrando un remolque, la velocidad
máxima autorizada se debe reducir
(respete la legislación vigente en cada
país).
CARACTER

170
Partner-2-VU_es_Chap09_Caract-technique_ed02-2016
Elementos de identificación
ELEMENTOS DE IDENTIFICACIÓN
A. Placa fabricante.C. Neumáticos y referencia pintura.
B. Número de serie.
Está situada en el pilar central, lado
derecho.
1
- VF... Número en la serie del tipo.
2
-
Masa máxima técnicamente
admisible (MMT

A).
3
-
Masa máxima autorizada del
conjunto (MMA

del conjunto).
4.1
- Masa máxima en el eje delantero.
4.2
- Masa máxima en el eje trasero. Está grabado en el paso de rueda
delantero derecho.
El adhesivo C pegado en la puerta
delantera, indica:
-

Las dimensiones de las llantas y de
los neumáticos.
-


Las presiones de inflado en vacío y
en carga.
-


La presión de inflado de la rueda
de repuesto.
-


La referencia del color de la
pintura.El control de la presión de inflado
se debe efectuar en frío al menos
una vez al mes.

Audio y telemática
171
Partner-2-VU_es_Chap10a_SMEGplus_ed02-2016
Pantalla táctil de 7 pulgadas
Navegador GPS - Autorradio multimedia - Teléfono Bluetooth®
Índice
Primeros pasos 1 72
Mandos en el volante

1
74
M e n ú s
17

5
Navegación
1

76
Navegación - Guiado

1
84
Tr á fi c o
1

8 8
Radio Media

1
90
Radio


19 6
Radio DAB (Digital Audio Broadcasting)

1
98
Multimedia
2

00
Reglajes


202
Servicios de conexión
2

10
MirrorLink
TM 210
C
arPlay® 2 14
Teléfono

216
Preguntas frecuentes
2

24
El sistema está protegido de manera que solo pueda funcionar
en su vehículo. Por motivos de seguridad, las operaciones que requieren una
atención especial por parte del conductor se deben realizar
imperativamente con el vehículo parado.
La indicación del mensaje de entrada en modo economía
de energía señala la puesta en modo vigilancia de los
equipamientos eléctricos que están en funcionamiento.
Consulte el apartado Modo economía de energía.
TECNOLOGÍA A BORDO
10

Audio y telemática
172
Partner-2-VU_es_Chap10a_SMEGplus_ed02-2016
Primeros pasos
Utilice las teclas dispuestas encima de la
pantalla táctil para acceder al menú interactivo
y, una vez dentro del menú, utilice los botones
que aparecen en la pantalla táctil.
Cada menú se visualiza en una o en dos
páginas (página primaria y página secundaria).Página secundaria
Página primaria En caso de calor excesivo, el sistema
se puede poner en modo vigilancia
(apagado completo de la pantalla y
desactivación del sonido) durante un
periodo mínimo de 5
minutos.

Audio y telemática
173
Partner-2-VU_es_Chap10a_SMEGplus_ed02-2016
Reglaje del volumen (cada fuente es
independiente, incluida la Información de
Tráfico (TA) y las consignas de navegación).
Cortar el sonido mediante la pulsación
simultánea de las teclas de aumento y
disminución del volumen.
Restablecer el sonido mediante la pulsación de
las dos teclas del volumen.Pulse en MENU
para visualizar la
rueda de menús.
Aumento del volumen.
Disminución del volumen.
Selección de la fuente de audio (según
versión):
-

E

misoras FM/DAB*/AM*.
-
Lla

ve USB.
-

S

martphone a través de MirrorLink
TM o
CarPlay®.
-
T
eléfono conectado mediante Bluetooth* y
difusión multimedia Bluetooth* (streaming).
-

R

eproductor multimedia conectado
mediante la toma auxiliar ( jack, cable no
incluido).
* Según equipamiento.
Acceso directo: Mediante las teclas táctiles
situadas en la banda superior de la pantalla
táctil, se puede acceder directamente a la
selección de la fuente de audio, a la lista de
emisoras (o a los títulos, según la fuente).
La pantalla es de tipo "resistiva",
por lo que es necesario pulsarla con
firmeza, especialmente en las acciones
que requieren arrastrar el dedo
por la pantalla (desfile de una lista,
desplazamiento del mapa, etc.). Un
simple toque no será suficiente. No se
tendrá en cuenta ninguna acción si se
pulsa la pantalla con varios dedos.
La pantalla se puede utilizar con
guantes. Esta tecnología permite su
uso en cualesquiera condiciones de
temperatura. En caso de alta temperatura, el
volumen sonoro se puede limitar
con el fin de preservar el sistema. El
restablecimiento del estado inicial se
efectúa cuando la temperatura del
habitáculo disminuye.
Para el mantenimiento de la pantalla,
se recomienda utilizar una gamuza
suave no abrasiva (gamuza para gafas)
sin añadir ningún producto.
No utilice objetos puntiagudos para
manejar la pantalla.
No toque la pantalla con las manos
mojadas.
TECNOLOGÍA A BORDO
10

Audio y telemática
174
Partner-2-VU_es_Chap10a_SMEGplus_ed02-2016
Mandos en el volante
Radio: selección de la emisora
memorizada anterior/siguiente.
Multimedia: selección del género/
artista/carpeta de la lista de
clasificación.
Selección del elemento anterior/
siguiente de un menú.Disminución del volumen.
Radio: búsqueda automático
frecuencia superior.
Multimedia: selección de la pista
siguiente.
Multimedia, pulsación continua:
avance rápido.
Salto en la lista.
Silencio: interrumpir el sonido
mediante la pulsación simultánea de
las teclas de aumento y disminución
del volumen.
Reanudación del sonido: mediante la
pulsación de una de las dos teclas de
volumen. Radio: búsqueda automática
frecuencia inferior.
Multimedia: selección de la pista
anterior.
Multimedia, presión continua:
retroceso rápido.
Salto en la lista.
Cambio de la fuente de audio.
Validación de una selección.
Descolgar/colgar el teléfono.
Pulsación de más de 2
segundos:
acceso al menú del teléfono. Aumento del volumen.
