2017 PEUGEOT 5008 navigation

10

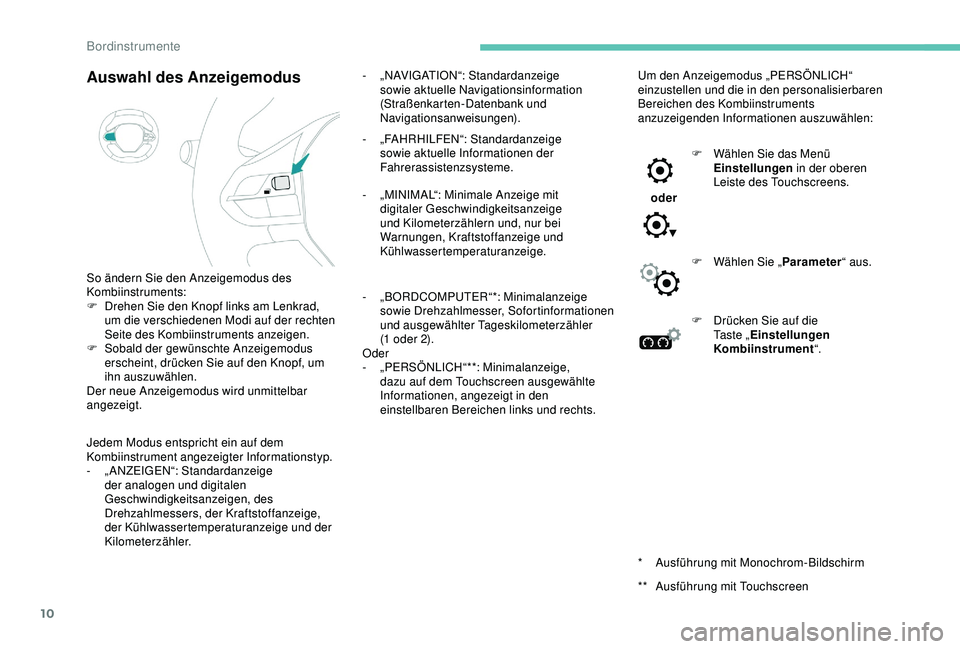

Auswahl des Anzeigemodus
So ändern Sie den Anzeigemodus des
Kombiinstruments:
F
D
rehen Sie den Knopf links am Lenkrad,
um die verschiedenen Modi auf der rechten
Seite des Kombiinstruments anzeigen.
F

S
obald der gewünschte Anzeigemodus
erscheint, drücken Sie auf den Knopf, um
ihn auszuwählen.
Der neue Anzeigemodus wird unmittelbar
angezeigt.
Jedem Modus entspricht ein auf dem
Kombiinstrument angezeigter Informationstyp.
-

„
ANZEIGEN“: Standardanzeige
der analogen und digitalen
Geschwindigkeitsanzeigen, des
Drehzahlmessers, der Kraftstoffanzeige,
der Kühlwassertemperaturanzeige und der
Kilometerzähler. -
„

NAVIGATION“: Standardanzeige
sowie aktuelle Navigationsinformation
(Straßenkarten-Datenbank und
Navigationsanweisungen).
-
„
FAHRHILFEN“: Standardanzeige
sowie aktuelle Informationen der
Fahrerassistenzsysteme.
-
„
MINIMAL“: Minimale Anzeige mit
digitaler Geschwindigkeitsanzeige
und Kilometerzählern und, nur bei
Warnungen, Kraftstoffanzeige und
Kühlwassertemperaturanzeige.
-
„
BORDCOMPUTER“*: Minimalanzeige
sowie Drehzahlmesser, Sofortinformationen
und ausgewählter Tageskilometerzähler
(1
oder 2).
Oder
-
„

PERSÖNLICH“**: Minimalanzeige,
dazu auf dem Touchscreen ausgewählte
Informationen, angezeigt in den
einstellbaren Bereichen links und rechts.
*
A

usführung mit Monochrom-Bildschirm
**
A

usführung mit Touchscreen
Um den Anzeigemodus „PERSÖNLICH“
einzustellen und die in den personalisierbaren
Bereichen des Kombiinstruments
anzuzeigenden Informationen auszuwählen:
oder F
W
ählen Sie das Menü
Einstellungen in der oberen
Leiste des Touchscreens.
F
W
ählen Sie „
Parameter “ aus.
F
D
rücken Sie auf die
Ta s t e „ Einstellungen
Kombiinstrument “.
Bordinstrumente

11
Aus Sicherheitsgründen müssen die
Einstellungen bei stehendem Fahrzeug
vorgenommen werden.

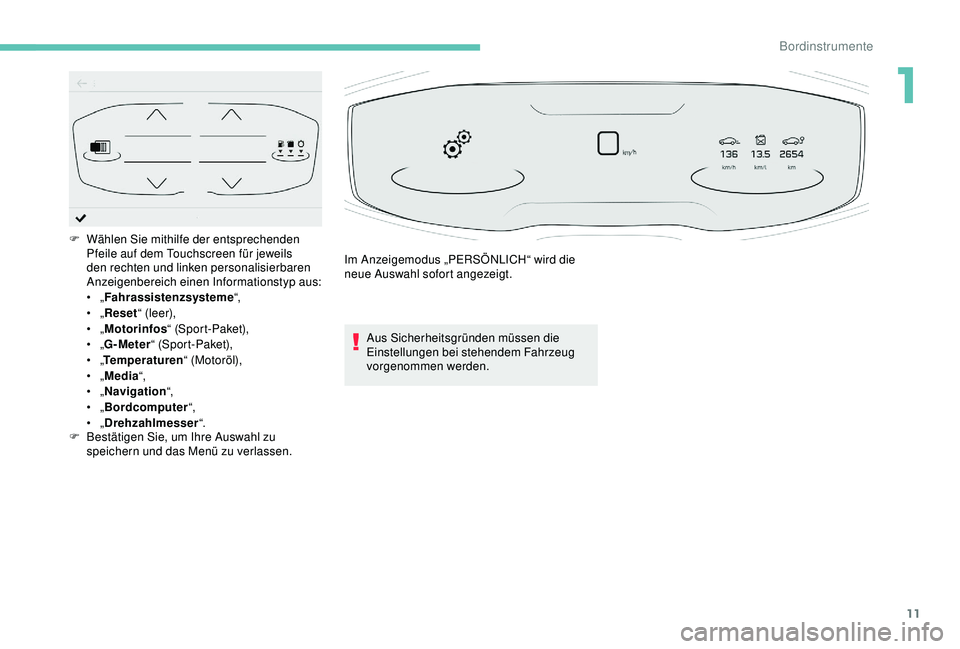

F

W

ählen Sie mithilfe der entsprechenden
Pfeile auf dem Touchscreen für jeweils
den rechten und linken personalisierbaren
Anzeigenbereich einen Informationstyp aus:
•

„
Fahrassistenzsysteme “,
•

„
Reset “ (leer),
•

„
Motorinfos “ (Sport-Paket),
•

„ G-Meter “ (Sport-Paket),
•

„ Temperaturen “ (Motoröl),
•

„ Media “,
•

„ Navigation “,
•

„ Bordcomputer “,
•

„ Drehzahlmesser “.
F

B

estätigen Sie, um Ihre Auswahl zu
speichern und das Menü zu verlassen. Im Anzeigemodus „PERSÖNLICH“ wird die
neue Auswahl sofort angezeigt.
1
Bordinstrumente

40
Touchscreen
Über dieses System können Sie auf Folgendes
zugreifen:
-
Pe
rmanente Anzeige der Uhrzeit und
der Außentemperatur (bei Glatteisgefahr
erscheint ein blaues Warnsymbol),
-
B

edienelemente für Heizung/Klimaanlage,
-

M
enüs zur Einstellung der
Fahrzeugfunktionen und -systeme,
-

B
edienelemente für Audiosystem und
Telefon sowie Anzeige der zugehörigen
Informationen,
-
A

nzeige der optischen Einparkhilfen
(Informationen von den Parksensoren, Park
Assist, ...),
-

I
nternetdienste sowie Anzeige der
zugehörigen Informationen.
Je nach Ausstattung können Sie über das
System außerdem auf Folgendes zugreifen:
-

B
edienelemente des Navigationssystems
sowie Anzeige der zugehörigen
Informationen.
Aus Sicherheitsgründen sollte der
Fahrer die Bedienungsschritte, die eine
erhöhte Aufmerksamkeit erfordern, nur
bei stehendem Fahrzeug durchführen.
Einige Funktionen sind während der Fahrt
nicht verfügbar.
Allgemeine Funktionsweise
Empfehlungen
Es handelt sich um einen kapazitiven
Bildschirm.
Die Verwendung ist bei allen Temperaturen
möglich.
Benutzen Sie auf dem Touchscreen keine
spitzen Gegenstände.
Berühren Sie den Touchscreen nicht mit
nassen Händen.
Benutzen Sie ein weiches sauberes Tuch, um
den Touchscreen zu reinigen.
Nutzen Sie die Tasten unter dem Touchscreen,
um zu den Menüs zu gelangen und drücken
Sie dann eine der auf dem Touchscreen
erscheinenden Tasten.
Bestimmte Menüs können auf zwei Seiten
angezeigt werden: Drücken Sie die Taste
„ OPTIONEN “, um auf die zweite Seite
zuzugreifen.
MenüsAllgemeine Hinweise
Wenn Sie die zweite Seite für einige
Sekunde nicht nutzen, wird automatisch
wieder die erste Seite angezeigt.
Um eine Funktion zu aktivieren/deaktivieren,
wählen Sie „ OFF“ oder „ ON“. Ver wenden Sie diese Taste, um die
Einstellungen einer Funktionen zu
ändern.
Ver wenden Sie diese Taste, um
auf zusätzliche Informationen der
Funktion zuzugreifen.
Ver wenden Sie diese Taste zum
Bestätigen.
Ver wenden Sie diese Taste, um auf
die vorherige Seite zurückzukehren.
Funktion i-Cockpit Amplify
Ermöglicht die Benutzeranpassung
des Fahrzeugambientes.
Für weitere Informationen zur Funktion
i-Cockpit Amplify siehe entsprechende
Rubrik.
Bordinstrumente

41

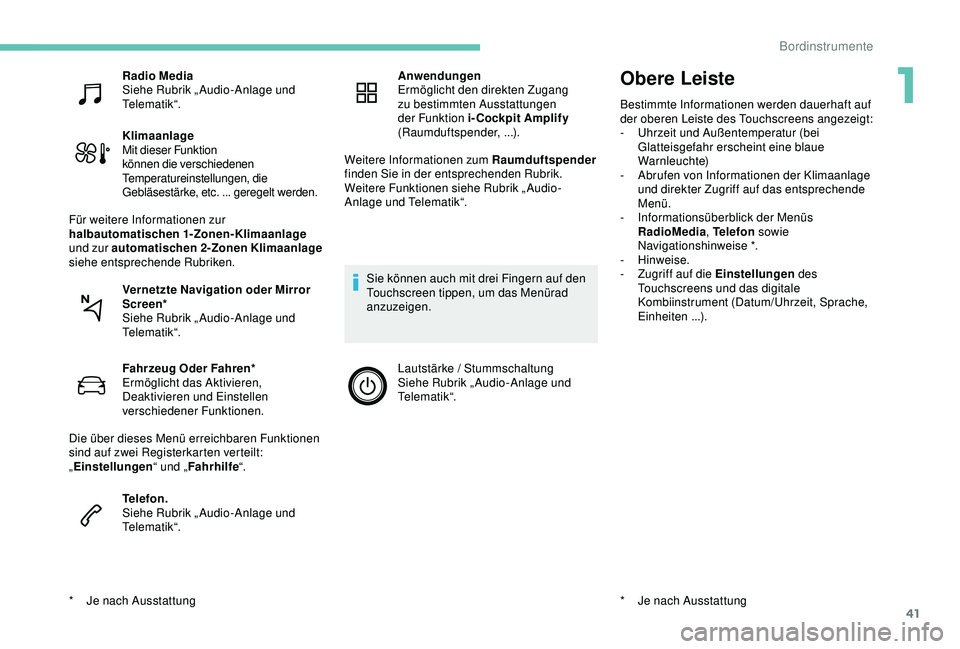

Obere Leiste
Bestimmte Informationen werden dauerhaft auf
der oberen Leiste des Touchscreens angezeigt:
-
U
hrzeit und Außentemperatur (bei
Glatteisgefahr erscheint eine blaue
Warnleuchte)
-

A
brufen von Informationen der Klimaanlage
und direkter Zugriff auf das entsprechende
Menü.
-

I
nformationsüberblick der Menüs
RadioMedia , Telefon sowie
Navigationshinweise *.
-


Hinweise.
-

Z
ugriff auf die Einstellungen des
Touchscreens und das digitale
Kombiinstrument (Datum/Uhrzeit, Sprache,
Einheiten ...).
*

J
e nach Ausstattung
Radio Media
Siehe Rubrik „ Audio-Anlage und
Telematik“.
Klimaanlage
Mit dieser Funktion
können die verschiedenen
Temperatureinstellungen, die
Gebläsestärke, etc. ... geregelt werden.
Für weitere Informationen zur
halbautomatischen 1-Zonen-Klimaanlage
und zur automatischen 2-Zonen Klimaanlage
siehe entsprechende Rubriken.
Vernetzte Navigation oder Mirror
Screen*
Siehe Rubrik „ Audio-Anlage und
Telematik“.
*

J

e nach Ausstattung Fahrzeug Oder Fahren*
Ermöglicht das Aktivieren,
Deaktivieren und Einstellen
verschiedener Funktionen.
Die über dieses Menü erreichbaren Funktionen
sind auf zwei Registerkarten verteilt:
„ Einstellungen “ und „Fahrhilfe “.
Telefon.
Siehe Rubrik „ Audio-Anlage und
Telematik“. Anwendungen
Ermöglicht den direkten Zugang
zu bestimmten Ausstattungen
der Funktion i-Cockpit Amplify

(Raumduftspender, ...).
Weitere Informationen zum Raumduftspender
finden Sie in der entsprechenden Rubrik.
Weitere Funktionen siehe Rubrik „ Audio-
Anlage und Telematik“.
Sie können auch mit drei Fingern auf den
Touchscreen tippen, um das Menürad
anzuzeigen. Lautstärke / Stummschaltung
Siehe Rubrik „ Audio-Anlage und
Telematik“.
1
Bordinstrumente

199

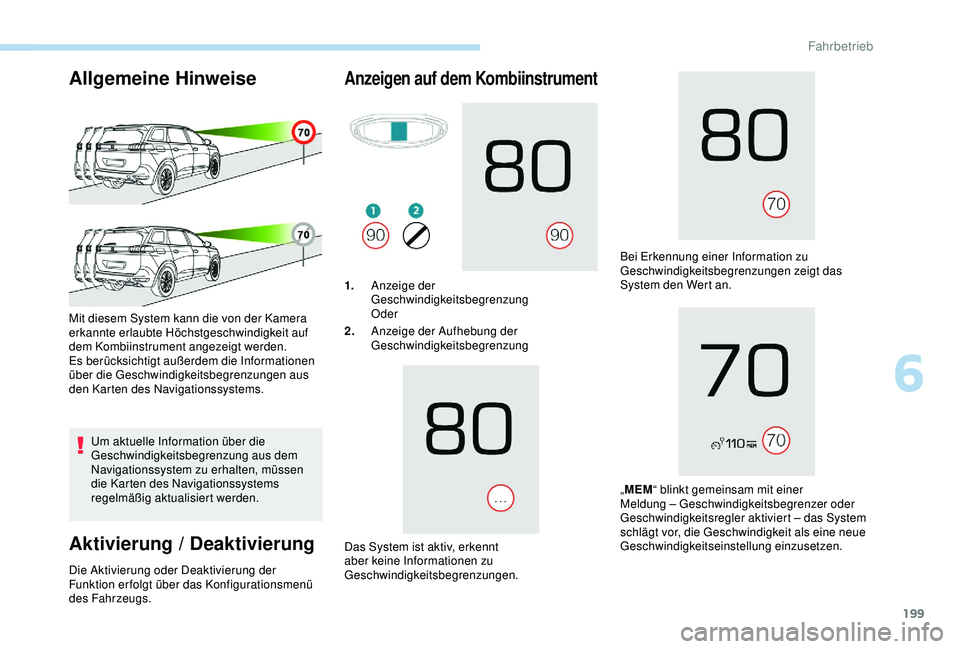

Allgemeine Hinweise
Um aktuelle Information über die
Geschwindigkeitsbegrenzung aus dem
Navigationssystem zu erhalten, müssen
die Karten des Navigationssystems
regelmäßig aktualisiert werden.
Aktivierung / Deaktivierung
Mit diesem System kann die von der Kamera
erkannte erlaubte Höchstgeschwindigkeit auf
dem Kombiinstrument angezeigt werden.
Es berücksichtigt außerdem die Informationen
über die Geschwindigkeitsbegrenzungen aus
den Karten des Navigationssystems.
Die Aktivierung oder Deaktivierung der
Funktion erfolgt über das Konfigurationsmenü
des Fahrzeugs.
Anzeigen auf dem Kombiinstrument
1. Anzeige der
Geschwindigkeitsbegrenzung
Oder
2. Anzeige der Aufhebung der
Geschwindigkeitsbegrenzung
Das System ist aktiv, erkennt
aber keine Informationen zu
Geschwindigkeitsbegrenzungen. Bei Erkennung einer Information zu
Geschwindigkeitsbegrenzungen zeigt das
System den Wert an.
„ MEM “ blinkt gemeinsam mit einer
Meldung – Geschwindigkeitsbegrenzer oder
Geschwindigkeitsregler aktiviert – das System
schlägt vor, die Geschwindigkeit als eine neue
Geschwindigkeitseinstellung einzusetzen.
6
Fahrbetrieb

1

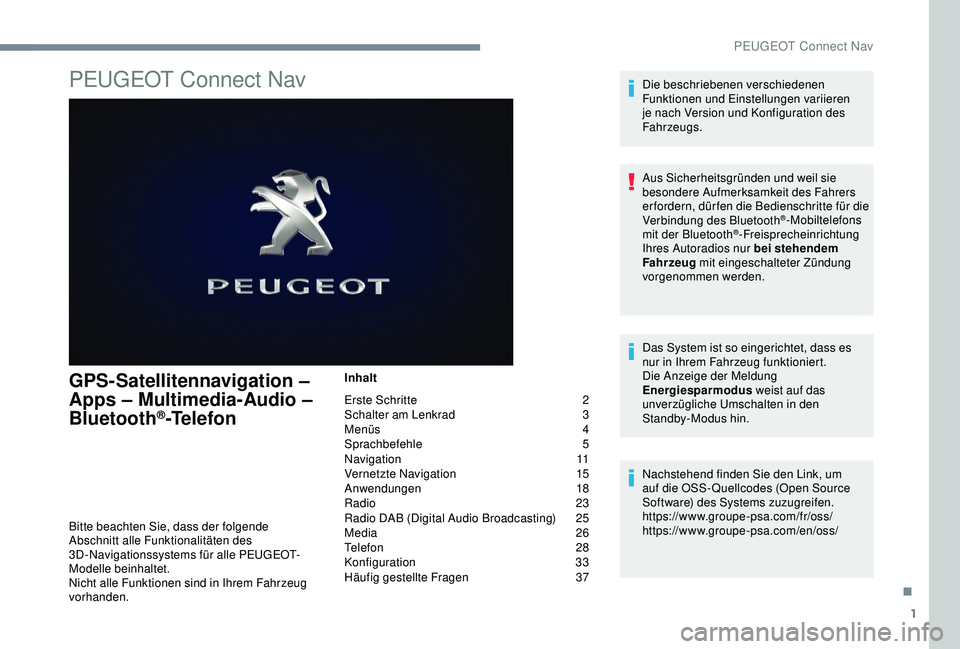

PEUGEOT Connect Nav
GPS-Satellitennavigation –
Apps – Multimedia-Audio –
Bluetooth
®-Telefon
Inhalt
Erste Schritte
2
S

chalter am Lenkrad
3
M

enüs
4
Sp

rachbefehle
5
N

avigation
1
1
Vernetzte Navigation

1
5
Anwendungen

1
8
Radio

2
3
Radio DAB (Digital Audio Broadcasting)

2
5
Media

26
T

elefon
2
8
Konfiguration

3
3
Häufig gestellte Fragen

3
7Die beschriebenen verschiedenen
Funktionen und Einstellungen variieren
je nach Version und Konfiguration des
Fahrzeugs.
Aus Sicherheitsgründen und weil sie
besondere Aufmerksamkeit des Fahrers
er fordern, dür fen die Bedienschritte für die
Verbindung des Bluetooth
®-Mobiltelefons
mit der Bluetooth®-Freisprecheinrichtung
Ihres Autoradios nur bei stehendem
Fahrzeug mit eingeschalteter Zündung
vorgenommen werden.
Das System ist so eingerichtet, dass es
nur in Ihrem Fahrzeug funktioniert.
Die Anzeige der Meldung
Energiesparmodus weist auf das
unverzügliche Umschalten in den
Standby-Modus hin.
Nachstehend finden Sie den Link, um
auf die OSS- Quellcodes (Open Source
Software) des Systems zuzugreifen.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
PEUGEOT Connect Nav
Bitte beachten Sie, dass der folgende
Abschnitt alle Funktionalitäten des
3D-Navigationssystems für alle PEUGEOT-
Modelle beinhaltet.
Nicht alle Funktionen sind in Ihrem Fahrzeug
vorhanden.
.
PEUGEOT Connect Nav

2
12:13
18,5 21,5

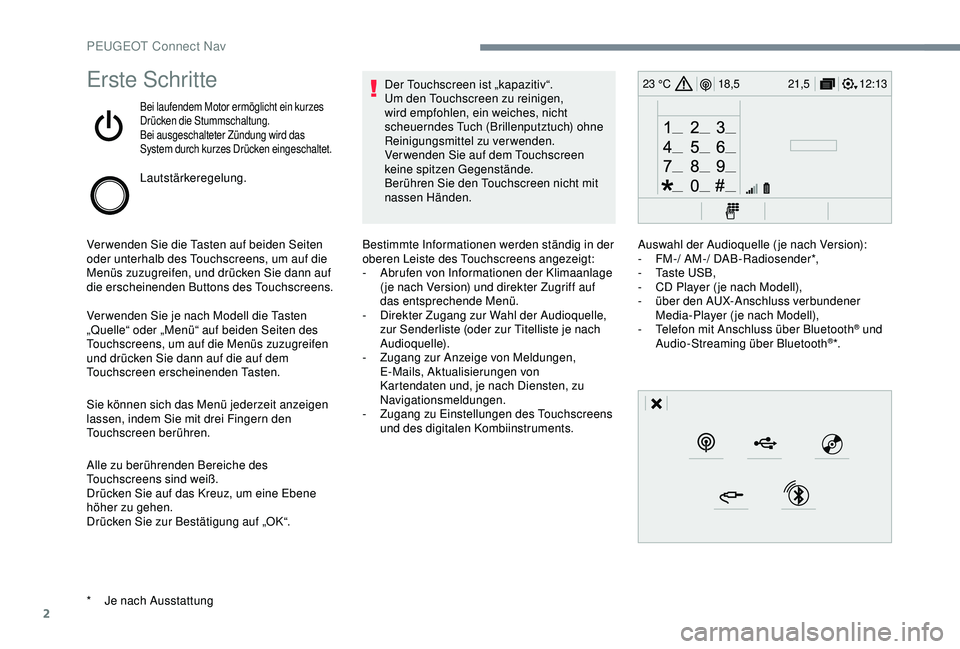

23 °CErste Schritte
Bei laufendem Motor ermöglicht ein kurzes
Drücken die Stummschaltung.
Bei ausgeschalteter Zündung wird das
System durch kurzes Drücken eingeschaltet.
Lautstärkeregelung.
Verwenden Sie die Tasten auf beiden Seiten
oder unterhalb des Touchscreens, um auf die
Menüs zuzugreifen, und drücken Sie dann auf
die erscheinenden Buttons des Touchscreens.
Ver wenden Sie je nach Modell die Tasten
„Quelle“ oder „Menü“ auf beiden Seiten des
Touchscreens, um auf die Menüs zuzugreifen
und drücken Sie dann auf die auf dem
Touchscreen erscheinenden Tasten.
Sie können sich das Menü jederzeit anzeigen
lassen, indem Sie mit drei Fingern den
Touchscreen berühren.
Alle zu berührenden Bereiche des
Touchscreens sind weiß.
Drücken Sie auf das Kreuz, um eine Ebene
höher zu gehen.
Drücken Sie zur Bestätigung auf „OK“. Der Touchscreen ist „kapazitiv“.
Um den Touchscreen zu reinigen,
wird empfohlen, ein weiches, nicht
scheuerndes Tuch (Brillenputztuch) ohne
Reinigungsmittel zu verwenden.
Verwenden Sie auf dem Touchscreen
keine spitzen Gegenstände.
Berühren Sie den Touchscreen nicht mit
nassen Händen.
*

J

e nach Ausstattung Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:
-

A
brufen von Informationen der Klimaanlage
( je nach Version) und direkter Zugriff auf
das entsprechende Menü.
-

D
irekter Zugang zur Wahl der Audioquelle,
zur Senderliste (oder zur Titelliste je nach
Audioquelle).
-

Z
ugang zur Anzeige von Meldungen,
E-Mails, Aktualisierungen von
Kartendaten und, je nach Diensten, zu
Navigationsmeldungen.
-
Z

ugang zu Einstellungen des Touchscreens
und des digitalen Kombiinstruments. Auswahl der Audioquelle ( je nach Version):
-
F

M-/ AM-/ DAB-Radiosender*,
-

T
aste USB,
-

C
D Player ( je nach Modell),
-
ü

ber den AUX-Anschluss verbundener
Media-Player ( je nach Modell),
-

T
elefon mit Anschluss über Bluetooth
® und
Audio-Streaming über Bluetooth®*.
PEUGEOT Connect Nav

3
Mittels des Menüs „Einstellungen“
können Sie ein Profil für eine einzelne
Person oder für eine Gruppe von
Personen erstellen, die Gemeinsamkeiten
aufweisen; es besteht die Möglichkeit,
zahlreiche Einstellungen vorzunehmen
(Radiospeicher, Audioeinstellungen,
Navigationsverlauf, Kontaktfavoriten, ...);
die Einstellungen werden automatisch
berücksichtigt.
Bei sehr starker Hitze kann die Lautstärke
begrenzt werden, um das System zu
schützen. Es kann in den Standby-Modus
umschalten (vollständiges Ausschalten
des Touchscreens und des Tons); dieses
Ausschalten dauert mindestens 5

Minuten.
Wenn die Temperatur im Fahrzeuginnenraum
gesunken ist, kehrt die Lautstärke zu ihrem

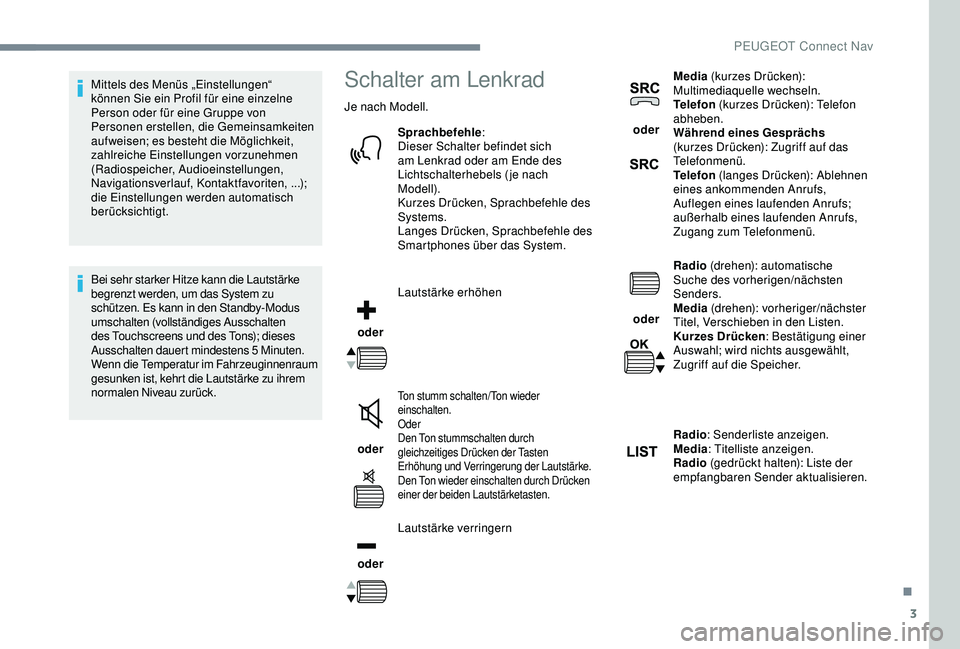

normalen Niveau zurück.Schalter am Lenkrad
Je nach Modell.
Sprachbefehle :
Dieser Schalter befindet sich
am Lenkrad oder am Ende des
Lichtschalterhebels ( je nach
Modell).
Kurzes Drücken, Sprachbefehle des
Systems.
Langes Drücken, Sprachbefehle des
Smartphones über das System.
oder Lautstärke erhöhen
oder
Ton stumm schalten/Ton wieder
einschalten.
Oder
Den Ton stummschalten durch
gleichzeitiges Drücken der Tasten
Erhöhung und Verringerung der Lautstärke.
Den Ton wieder einschalten durch Drücken
einer der beiden Lautstärketasten.
oder Lautstärke verringern oder
Media
(kurzes Drücken):
Multimediaquelle wechseln.
Telefon (kurzes Drücken): Telefon
abheben.
Während eines Gesprächs
(kurzes Drücken): Zugriff auf das
Telefonmenü.
Telefon (langes Drücken): Ablehnen
eines ankommenden Anrufs,
Auflegen eines laufenden Anrufs;
außerhalb eines laufenden Anrufs,
Zugang zum Telefonmenü.
oder Radio
(drehen): automatische
Suche des vorherigen/nächsten
Senders.
Media (drehen): vorheriger/nächster
Titel, Verschieben in den Listen.
Kurzes Drücken : Bestätigung einer
Auswahl; wird nichts ausgewählt,
Zugriff auf die Speicher.
Radio : Senderliste anzeigen.
Media : Titelliste anzeigen.
Radio (gedrückt halten): Liste der
empfangbaren Sender aktualisieren.
.
PEUGEOT Connect Nav
