2017 PEUGEOT 3008 sensor

262
3008-2_it_Chap06_conduite_ed01-2016

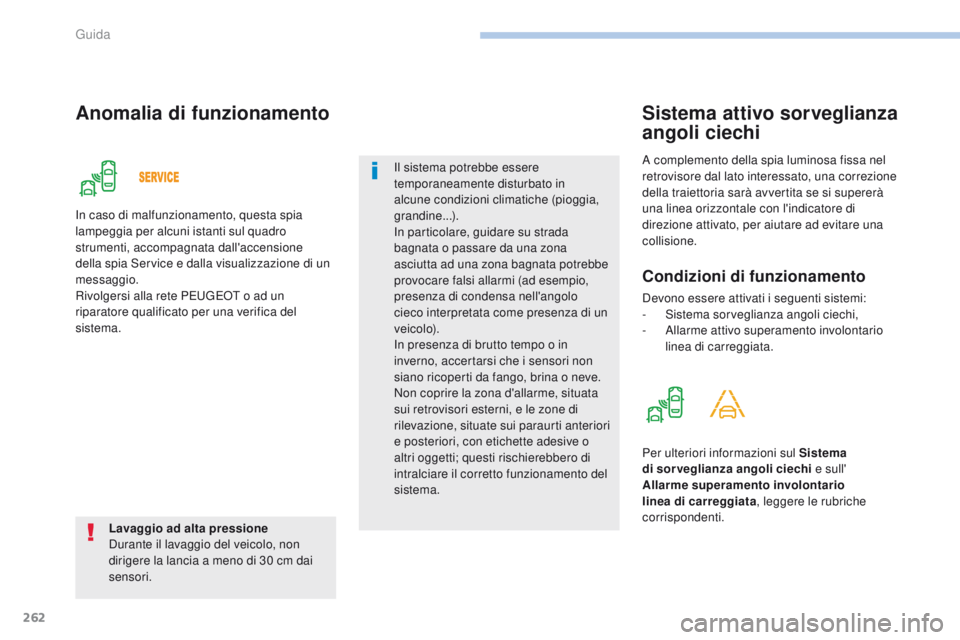

Anomalia di funzionamento
Lavaggio ad alta pressione
Durante il lavaggio del veicolo, non
dirigere la lancia a meno di 30 cm dai
sensori.Il sistema potrebbe essere
temporaneamente disturbato in
alcune condizioni climatiche (pioggia,
grandine...).
In particolare, guidare su strada
bagnata o passare da una zona
asciutta ad una zona bagnata potrebbe
provocare falsi allarmi (ad esempio,
presenza di condensa nell'angolo
cieco interpretata come presenza di un
ve i c o l o).
In presenza di brutto tempo o in
inverno, accertarsi che i sensori non
siano ricoperti da fango, brina o neve.
Non coprire la zona d'allarme, situata
sui retrovisori esterni, e le zone di
rilevazione, situate sui paraurti anteriori
e posteriori, con etichette adesive o
altri oggetti; questi rischierebbero di
intralciare il corretto funzionamento del
sistema.
In caso di malfunzionamento, questa spia
lampeggia per alcuni istanti sul quadro
strumenti, accompagnata dall'accensione
della spia Service e dalla visualizzazione di un
messaggio.
Rivolgersi alla rete P
e

ugeot o ad un
riparatore qualificato per una verifica del
sistema. A complemento della spia luminosa fissa nel
retrovisore dal lato interessato, una correzione
della traiettoria sarà avvertita se si supererà
una linea orizzontale con l'indicatore di
direzione attivato, per aiutare ad evitare una
collisione.
Sistema attivo sorveglianza
angoli ciechi
Condizioni di funzionamento
Devono essere attivati i seguenti sistemi:
- Si
stema sorveglianza angoli ciechi,
-

A
llarme attivo superamento involontario
linea di carreggiata.
Per ulteriori informazioni sul Sistema
di sorveglianza angoli ciechi e sull'
Allarme superamento involontario
linea di carreggiata , leggere le rubriche
corrispondenti.
guida

263
3008-2_it_Chap06_conduite_ed01-2016

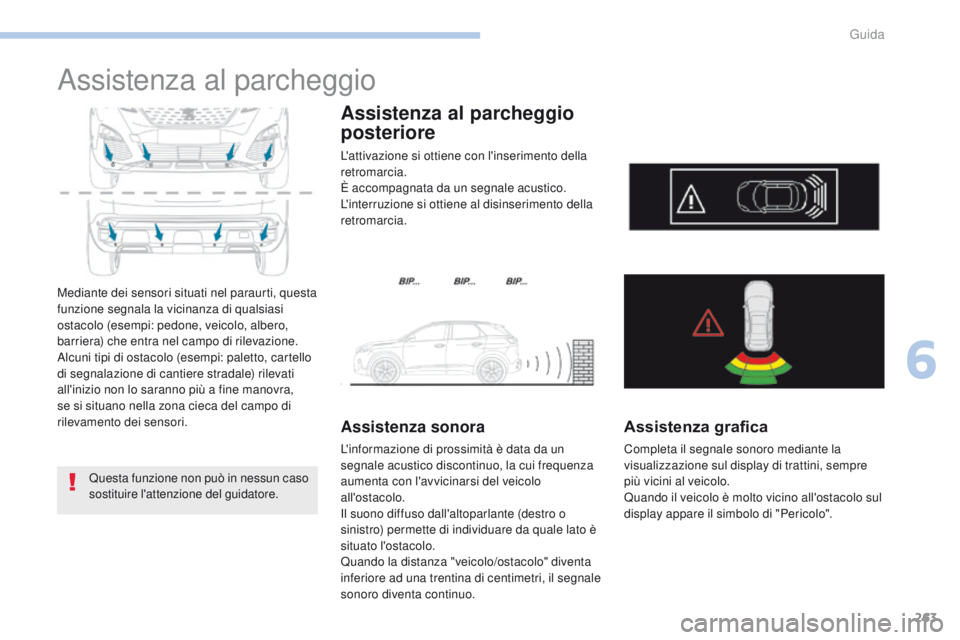

Assistenza al parcheggio
Mediante dei sensori situati nel paraurti, questa
funzione segnala la vicinanza di qualsiasi
ostacolo (esempi: pedone, veicolo, albero,
barriera) che entra nel campo di rilevazione.
Alcuni tipi di ostacolo (esempi: paletto, cartello
di segnalazione di cantiere stradale) rilevati
all'inizio non lo saranno più a fine manovra,
se si situano nella zona cieca del campo di
rilevamento dei sensori.Questa funzione non può in nessun caso
sostituire l'attenzione del guidatore.
Assistenza al parcheggio
posteriore
L'attivazione si ottiene con l'inserimento della
retromarcia.
È accompagnata da un segnale acustico.
L'interruzione si ottiene al disinserimento della
retromarcia.
Assistenza sonora
L'informazione di prossimità è data da un
segnale acustico discontinuo, la cui frequenza
aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Il suono diffuso dall'altoparlante (destro o
sinistro) permette di individuare da quale lato è
situato l'ostacolo.
Quando la distanza "veicolo/ostacolo" diventa
inferiore ad una trentina di centimetri, il segnale
sonoro diventa continuo.
Assistenza grafica
Completa il segnale sonoro mediante la
visualizzazione sul display di trattini, sempre
più vicini al veicolo.
Quando il veicolo è molto vicino all'ostacolo sul
display appare il simbolo di "Pericolo".
6
guida

264
3008-2_it_Chap06_conduite_ed01-2016

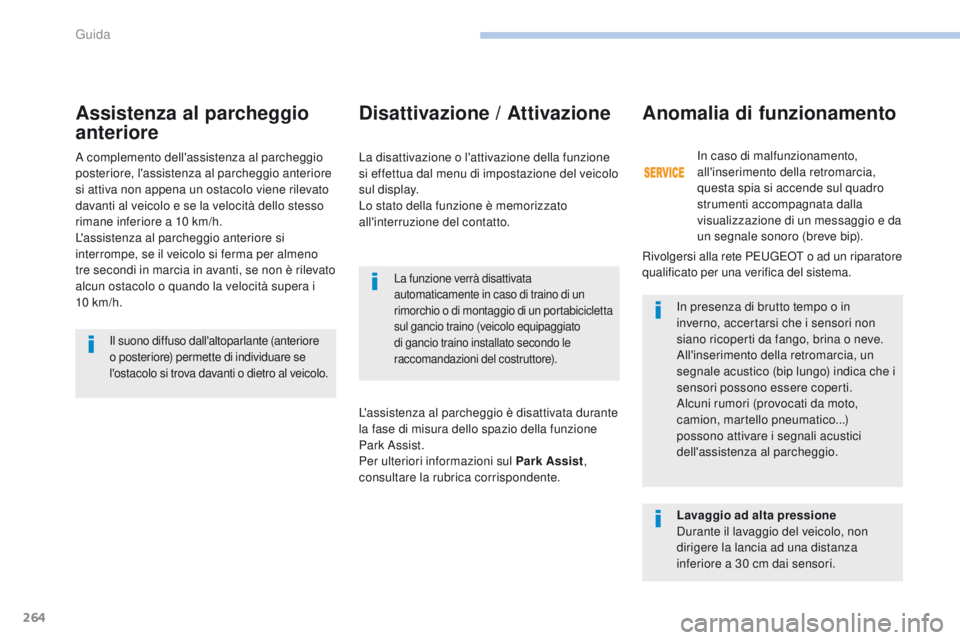

Assistenza al parcheggio
anteriore
La funzione verrà disattivata
automaticamente in caso di traino di un
rimorchio o di montaggio di un portabicicletta
sul gancio traino (veicolo equipaggiato
di gancio traino installato secondo le
raccomandazioni del costruttore).
In presenza di brutto tempo o in
inverno, accertarsi che i sensori non
siano ricoperti da fango, brina o neve.
All'inserimento della retromarcia, un
segnale acustico (bip lungo) indica che i
sensori possono essere coperti.
Alcuni rumori (provocati da moto,
camion, martello pneumatico...)
possono attivare i segnali acustici
dell'assistenza al parcheggio.
Il suono diffuso dall'altoparlante (anteriore
o posteriore) permette di individuare se
l'ostacolo si trova davanti o dietro al veicolo.
Disattivazione / Attivazione
La disattivazione o l'attivazione della funzione
si effettua dal menu di impostazione del veicolo
sul display.
Lo stato della funzione è memorizzato
all'interruzione del contatto.
L'assistenza al parcheggio è disattivata durante
la fase di misura dello spazio della funzione
Park Assist.
Per ulteriori informazioni sul Park Assist,
consultare la rubrica corrispondente.
Anomalia di funzionamento
Lavaggio ad alta pressione
Durante il lavaggio del veicolo, non
dirigere la lancia ad una distanza
inferiore a 30 cm dai sensori. In caso di malfunzionamento,
all'inserimento della retromarcia,
questa spia si accende sul quadro
strumenti accompagnata dalla
visualizzazione di un messaggio e da
un segnale sonoro (breve bip).
Rivolgersi alla rete P
e
ugeot o ad un riparatore
qualificato per una verifica del sistema.
A complemento dell'assistenza al parcheggio
posteriore, l'assistenza al parcheggio anteriore
si attiva non appena un ostacolo viene rilevato
davanti al veicolo e se la velocità dello stesso
rimane inferiore a 10 km/h.
L'assistenza al parcheggio anteriore si
interrompe, se il veicolo si ferma per almeno
tre secondi in marcia in avanti, se non è rilevato
alcun ostacolo o quando la velocità supera i
10 km/h.
guida

265
3008-2_it_Chap06_conduite_ed01-2016

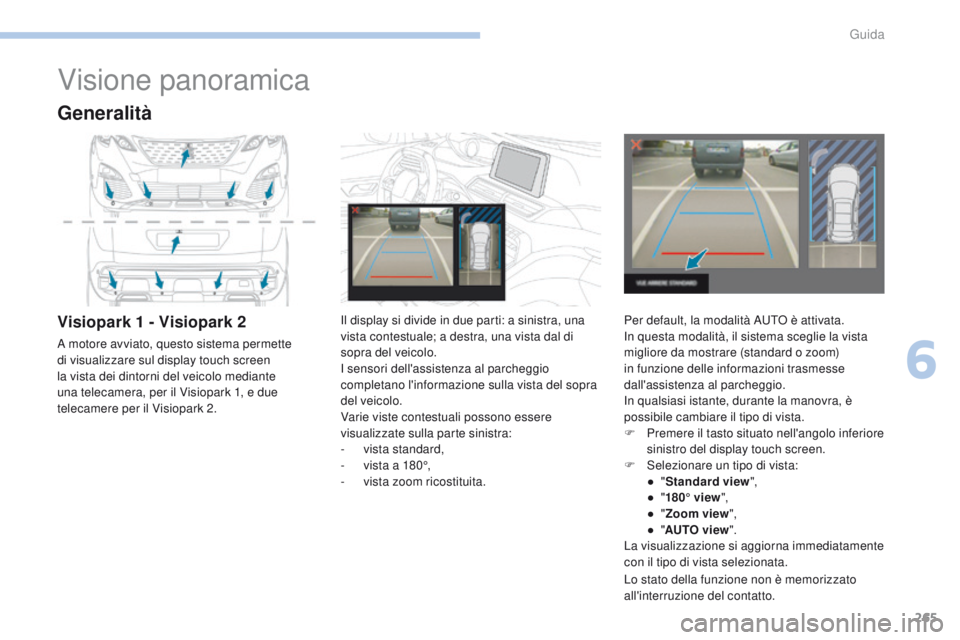

Visione panoramica
Generalità
Visiopark 1 - Visiopark 2
A motore avviato, questo sistema permette
di visualizzare sul display touch screen
la vista dei dintorni del veicolo mediante
una telecamera, per il Visiopark 1, e due
telecamere per il Visiopark 2.Il display si divide in due parti: a sinistra, una
vista contestuale; a destra, una vista dal di
sopra del veicolo.
I sensori dell'assistenza al parcheggio
completano l'informazione sulla vista del sopra
del veicolo.
Varie viste contestuali possono essere
visualizzate sulla parte sinistra:
-

v
ista standard,
-

v
ista a 180°,
-

v
ista zoom ricostituita.Per default, la modalità A
u

to è attivata.
In questa modalità, il sistema sceglie la vista
migliore da mostrare (standard o zoom)
in funzione delle informazioni trasmesse
dall'assistenza al parcheggio.
In qualsiasi istante, durante la manovra, è
possibile cambiare il tipo di vista.
F

P
remere il tasto situato nell'angolo inferiore
sinistro del display touch screen.
F

S
elezionare un tipo di vista:
●

"St

andard view",
●

"1

80° view",
●

"Z

oom view",
●

"AU

TO view".
La visualizzazione si aggiorna immediatamente
con il tipo di vista selezionata.
Lo stato della funzione non è memorizzato
all'interruzione del contatto.
6
guida

266
3008-2_it_Chap06_conduite_ed01-2016
Le immagini fornite dalla o dalle
telecamere possono essere deformate
dal rilievo.
La presenza di zone d'ombra, in caso
di soleggiamento o di condizioni di
luce insufficienti, possono oscurare
l'immagine e ridurre il contrasto.
Manutenzione
In presenza di brutto tempo o in inverno,
accertarsi che i sensori e le telecamere non
siano coperti da fango, brina o neve.
Verificare regolarmente la pulizia degli obiettivi
delle telecamere.
Se necessario, pulire gli obiettivi delle
telecamere con un panno morbido e asciutto.
Lavaggio ad alta pressione
Durante il lavaggio del veicolo, non dirigere la
lancia ad una distanza inferiore a 30 cm dalle
telecamere.
Questo sistema è un supporto visivo
che non può, in nessun caso, sostituire
l'attenzione del guidatore.

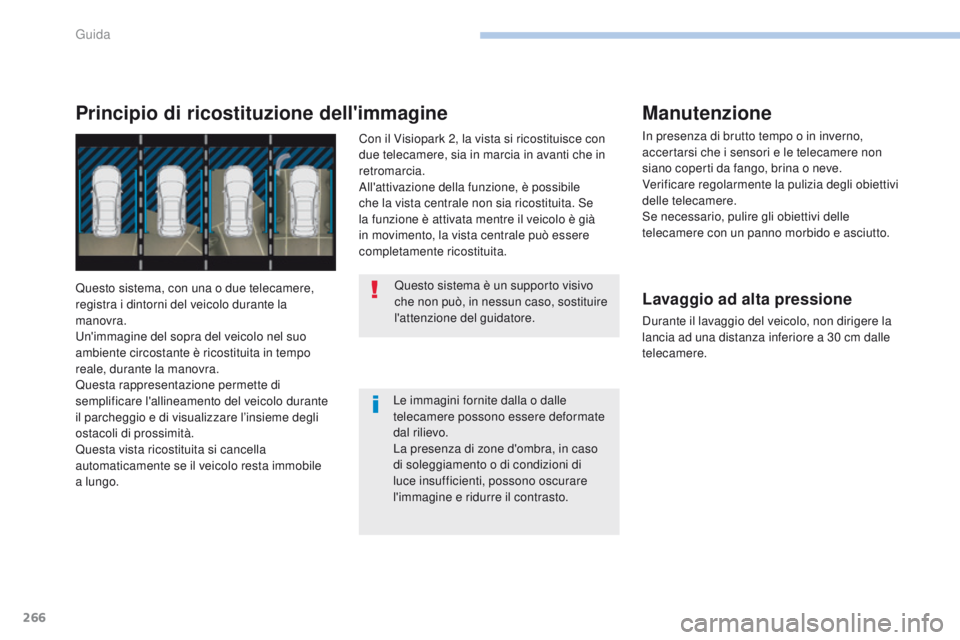

Principio di ricostituzione dell'immagine
Questo sistema, con una o due telecamere,
registra i dintorni del veicolo durante la
manovra.
un

'immagine del sopra del veicolo nel suo
ambiente circostante è ricostituita in tempo
reale, durante la manovra.
Questa rappresentazione permette di
semplificare l'allineamento del veicolo durante
il parcheggio e di visualizzare l’insieme degli
ostacoli di prossimità.
Questa vista ricostituita si cancella
automaticamente se il veicolo resta immobile
a lungo. Con il Visiopark 2, la vista si ricostituisce con
due telecamere, sia in marcia in avanti che in
retromarcia.
All'attivazione della funzione, è possibile
che la vista centrale non sia ricostituita. Se
la funzione è attivata mentre il veicolo è già
in movimento, la vista centrale può essere
completamente ricostituita.
guida

267
3008-2_it_Chap06_conduite_ed01-2016

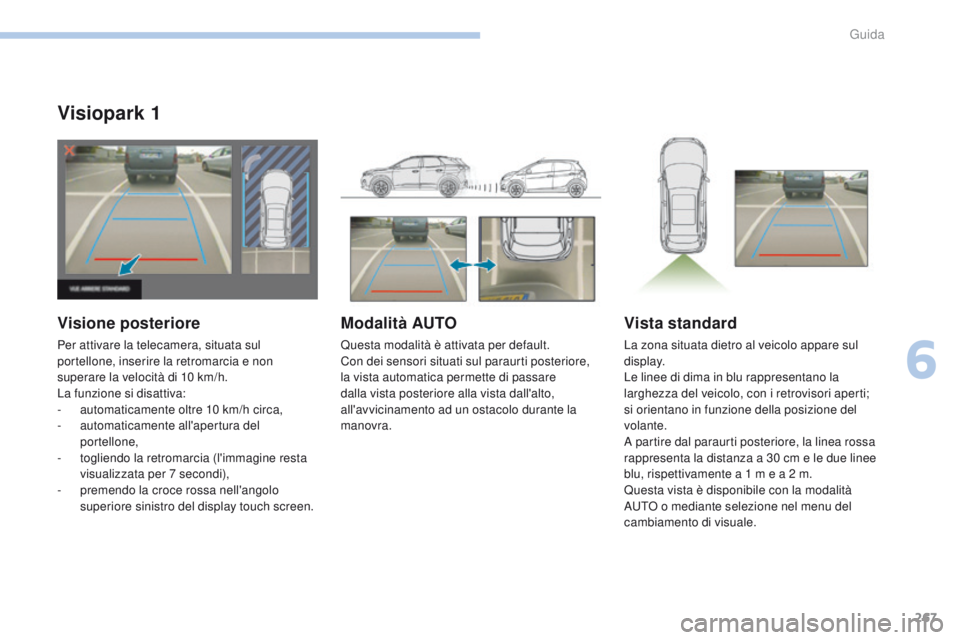

Visiopark 1
Visione posteriore
Per attivare la telecamera, situata sul
portellone, inserire la retromarcia e non
superare la velocità di 10 km/h.
La funzione si disattiva:
-
a
utomaticamente oltre 10 km/h circa,
-

a
utomaticamente all'apertura del
portellone,
-
t

ogliendo la retromarcia (l'immagine resta
visualizzata per 7 secondi),
-

p
remendo la croce rossa nell'angolo
superiore sinistro del display touch screen.
Modalità AUTO
Questa modalità è attivata per default.
Con dei sensori situati sul paraurti posteriore,
la vista automatica permette di passare
dalla vista posteriore alla vista dall'alto,
all'avvicinamento ad un ostacolo durante la
manovra.
Vista standard
La zona situata dietro al veicolo appare sul
display.
Le linee di dima in blu rappresentano la
larghezza del veicolo, con i retrovisori aperti;
si orientano in funzione della posizione del
volante.
A partire dal paraurti posteriore, la linea rossa
rappresenta la distanza a 30 cm e le due linee
blu, rispettivamente a 1 m e a 2 m.
Questa vista è disponibile con la modalità
A
u

to o mediante selezione nel menu del
cambiamento di visuale.
6
guida

270
3008-2_it_Chap06_conduite_ed01-2016
Viste anteriore e posterioreModalità AUTO
Questa modalità è attivata per default.
Con dei sensori situati sul paraurti anteriore,
la vista automatica permette di passare dalla
vista anteriore alla vista dall'alto avvicinandosi
ad un ostacolo durante una manovra.
Vista standard
Sul display appare la zona situata davanti al
veicolo.
Le linee di dima in blu rappresentano la
larghezza del veicolo, con i retrovisori aperti;
si orientano in funzione della posizione del
volante.
A partire dal paraurti anteriore, la linea rossa
rappresenta la distanza a 30 cm e le due linee
blu, rispettivamente a 1 m e a 2 m.
Questa vista è disponibile con la modalità
A
u

to o mediante selezione nel menu del
cambiamento di visuale.
A motore avviato ed a velocità
inferiore a 20 km/h, l'attivazione della
funzione avviene dal menu Guida
del
display touch screen:
F

Sel

ezionare " Aiuto visivo panoramico ".
La modalità A
u

to
appare per default, con la
vista anteriore, se il cambio è in folle o con una
marcia inserita, o con la vista posteriore, se la
retromarcia posteriore è inserita.
La funzione si disattiva:
-

a

utomaticamente oltre i 30 km/h circa
(l'immagine sparisce temporaneamente a
partire dai 20 km/h),
-

p

remendo sulla croce rossa nell'angolo
superiore sinistro del display touch screen.
guida

272
3008-2_it_Chap06_conduite_ed01-2016

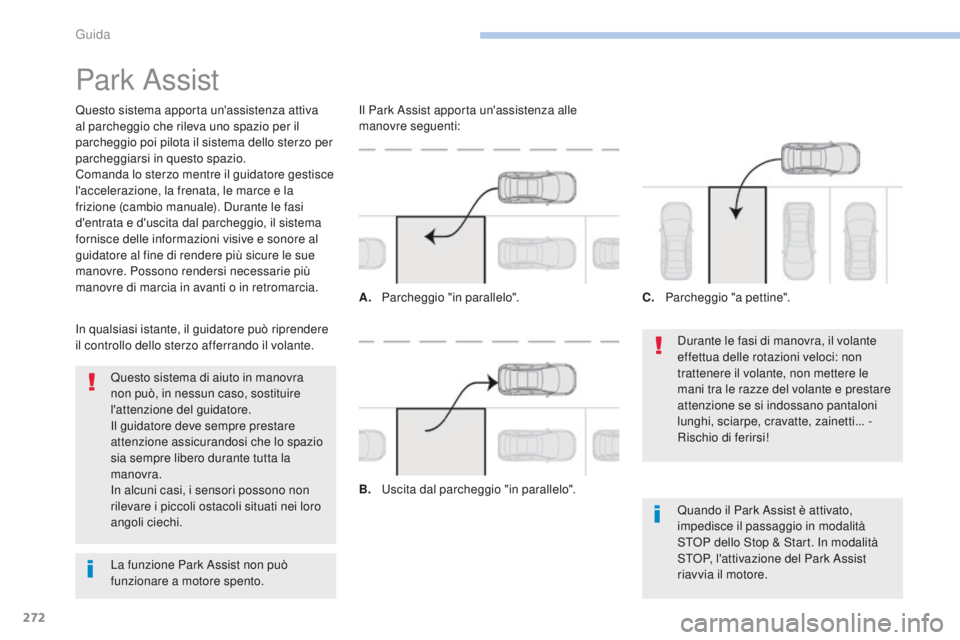

Park Assist
Questo sistema apporta un'assistenza attiva
al parcheggio che rileva uno spazio per il
parcheggio poi pilota il sistema dello sterzo per
parcheggiarsi in questo spazio.
Comanda lo sterzo mentre il guidatore gestisce
l'accelerazione, la frenata, le marce e la
frizione (cambio manuale). Durante le fasi
d'entrata e d'uscita dal parcheggio, il sistema
fornisce delle informazioni visive e sonore al
guidatore al fine di rendere più sicure le sue
manovre. Possono rendersi necessarie più
manovre di marcia in avanti o in retromarcia.Durante le fasi di manovra, il volante
effettua delle rotazioni veloci: non
trattenere il volante, non mettere le
mani tra le razze del volante e prestare
attenzione se si indossano pantaloni
lunghi, sciarpe, cravatte, zainetti... -
Rischio di ferirsi!
Quando il Park Assist è attivato,
impedisce il passaggio in modalità
S
t

o
P d
ello Stop & Start. In modalità
S
t

o
P
, l'attivazione del Park Assist
riavvia il motore.
Questo sistema di aiuto in manovra
non può, in nessun caso, sostituire
l'attenzione del guidatore.
Il guidatore deve sempre prestare
attenzione assicurandosi che lo spazio
sia sempre libero durante tutta la
manovra.
In alcuni casi, i sensori possono non
rilevare i piccoli ostacoli situati nei loro
angoli ciechi.
In qualsiasi istante, il guidatore può riprendere
il controllo dello sterzo afferrando il volante. Il Park Assist apporta un'assistenza alle
manovre seguenti:
A.
P

archeggio "in parallelo".
B.


u scita dal parcheggio "in parallelo".C.
P

archeggio "a pettine".
La funzione Park Assist non può
funzionare a motore spento.
guida
