2017 OPEL ZAFIRA C Používateľská príručka (in Slovak)

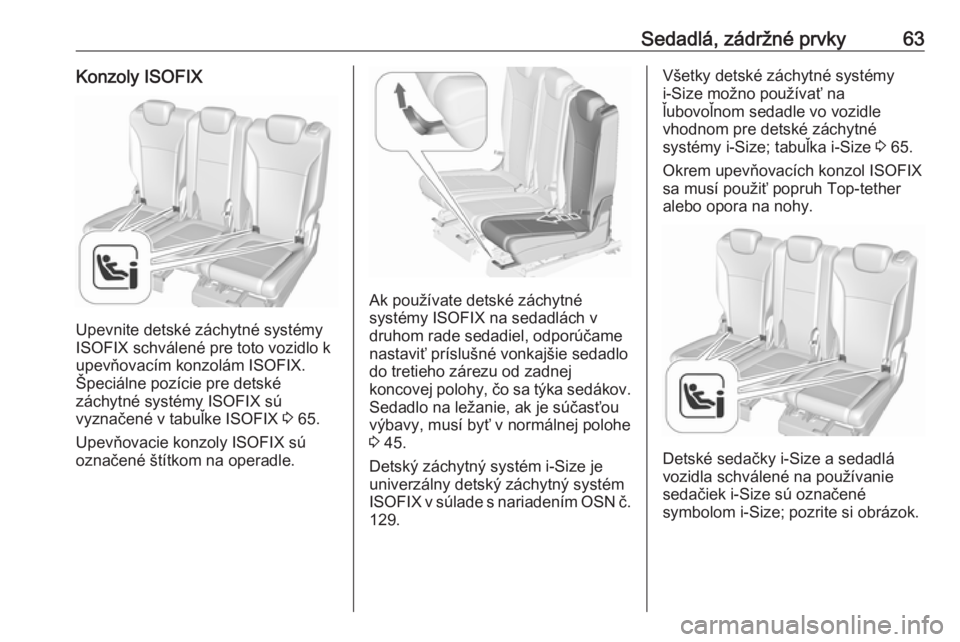

Sedadlá, zádržné prvky63Konzoly ISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
upevňovacím konzolám ISOFIX.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke ISOFIX 3 65.
Upevňovacie konzoly ISOFIX sú
označené štítkom na operadle.
Ak používate detské záchytné
systémy ISOFIX na sedadlách v
druhom rade sedadiel, odporúčame
nastaviť príslušné vonkajšie sedadlo
do tretieho zárezu od zadnej
koncovej polohy, čo sa týka sedákov.
Sedadlo na ležanie, ak je súčasťou
výbavy, musí byť v normálnej polohe
3 45.
Detský záchytný systém i-Size je
univerzálny detský záchytný systém
ISOFIX v súlade s nariadením OSN č. 129.
Všetky detské záchytné systémy
i-Size možno používať na
ľubovoľnom sedadle vo vozidle
vhodnom pre detské záchytné
systémy i-Size; tabuľka i-Size 3 65.
Okrem upevňovacích konzol ISOFIX sa musí použiť popruh Top-tether
alebo opora na nohy.
Detské sedačky i-Size a sedadlá
vozidla schválené na používanie
sedačiek i-Size sú označené
symbolom i-Size; pozrite si obrázok.

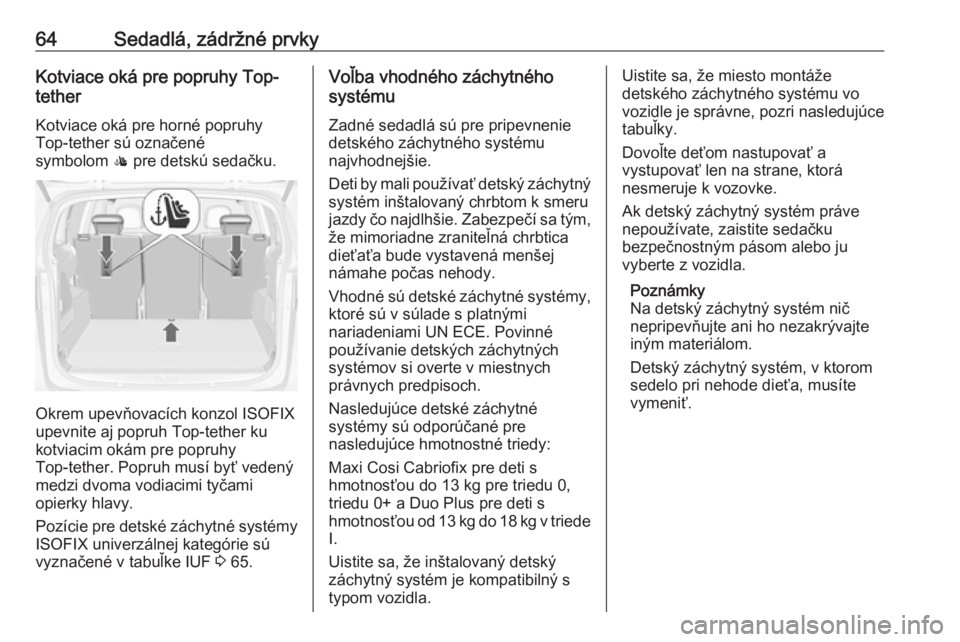

64Sedadlá, zádržné prvkyKotviace oká pre popruhy Top-
tether
Kotviace oká pre horné popruhyTop-tether sú označené
symbolom : pre detskú sedačku.
Okrem upevňovacích konzol ISOFIX
upevnite aj popruh Top-tether ku
kotviacim okám pre popruhy
Top-tether. Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF 3 65.
Voľba vhodného záchytného
systému
Zadné sedadlá sú pre pripevnenie
detského záchytného systému
najvhodnejšie.
Deti by mali používať detský záchytný
systém inštalovaný chrbtom k smeru
jazdy čo najdlhšie. Zabezpečí sa tým, že mimoriadne zraniteľná chrbtica
dieťaťa bude vystavená menšej
námahe počas nehody.
Vhodné sú detské záchytné systémy,
ktoré sú v súlade s platnými
nariadeniami UN ECE. Povinné
používanie detských záchytných
systémov si overte v miestnych
právnych predpisoch.
Nasledujúce detské záchytné
systémy sú odporúčané pre
nasledujúce hmotnostné triedy:
Maxi Cosi Cabriofix pre deti s
hmotnosťou do 13 kg pre triedu 0,
triedu 0+ a Duo Plus pre deti s
hmotnosťou od 13 kg do 18 kg v triede I.
Uistite sa, že inštalovaný detský
záchytný systém je kompatibilný s
typom vozidla.Uistite sa, že miesto montáže
detského záchytného systému vo
vozidle je správne, pozri nasledujúce
tabuľky.
Dovoľte deťom nastupovať a
vystupovať len na strane, ktorá
nesmeruje k vozovke.
Ak detský záchytný systém práve
nepoužívate, zaistite sedačku
bezpečnostným pásom alebo ju
vyberte z vozidla.
Poznámky
Na detský záchytný systém nič
nepripevňujte ani ho nezakrývajte
iným materiálom.
Detský záchytný systém, v ktorom
sedelo pri nehode dieťa, musíte
vymeniť.

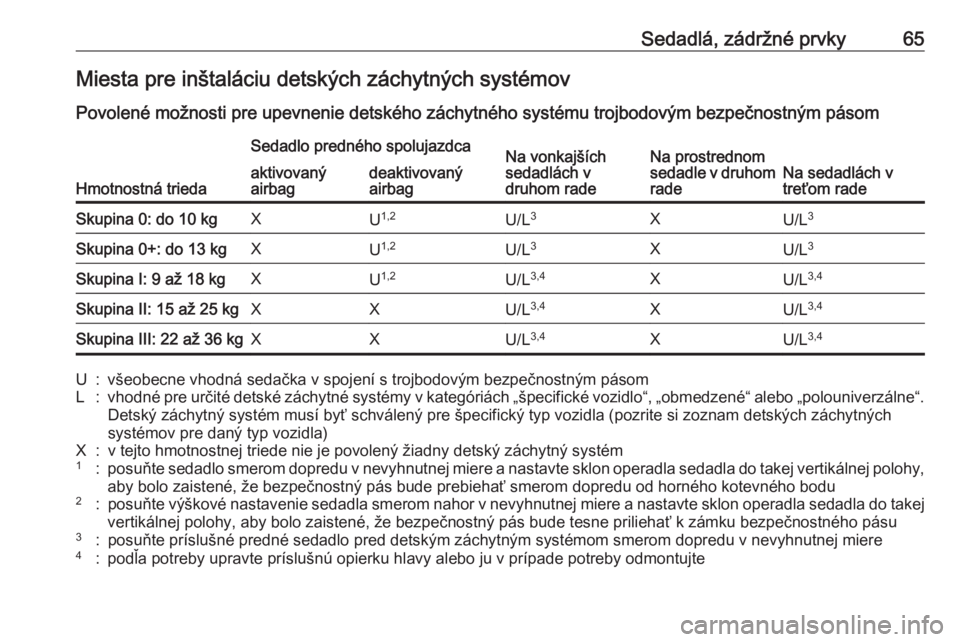

Sedadlá, zádržné prvky65Miesta pre inštaláciu detských záchytných systémov
Povolené možnosti pre upevnenie detského záchytného systému trojbodovým bezpečnostným pásom
Hmotnostná trieda
Sedadlo predného spolujazdcaNa vonkajších
sedadlách v
druhom radeNa prostrednom
sedadle v druhom
radeNa sedadlách v
treťom rade
aktivovaný
airbagdeaktivovaný
airbagSkupina 0: do 10 kgXU 1,2U/L 3XU/L3Skupina 0+: do 13 kgXU1,2U/L 3XU/L 3Skupina I: 9 až 18 kgXU1,2U/L 3,4XU/L 3,4Skupina II: 15 až 25 kgXXU/L3,4XU/L 3,4Skupina III: 22 až 36 kgXXU/L3,4XU/L3,4U:všeobecne vhodná sedačka v spojení s trojbodovým bezpečnostným pásomL:vhodné pre určité detské záchytné systémy v kategóriách „špecifické vozidlo“, „obmedzené“ alebo „polouniverzálne“.
Detský záchytný systém musí byť schválený pre špecifický typ vozidla (pozrite si zoznam detských záchytných
systémov pre daný typ vozidla)X:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém1:posuňte sedadlo smerom dopredu v nevyhnutnej miere a nastavte sklon operadla sedadla do takej vertikálnej polohy,
aby bolo zaistené, že bezpečnostný pás bude prebiehať smerom dopredu od horného kotevného bodu2:posuňte výškové nastavenie sedadla smerom nahor v nevyhnutnej miere a nastavte sklon operadla sedadla do takej
vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude tesne priliehať k zámku bezpečnostného pásu3:posuňte príslušné predné sedadlo pred detským záchytným systémom smerom dopredu v nevyhnutnej miere4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujte

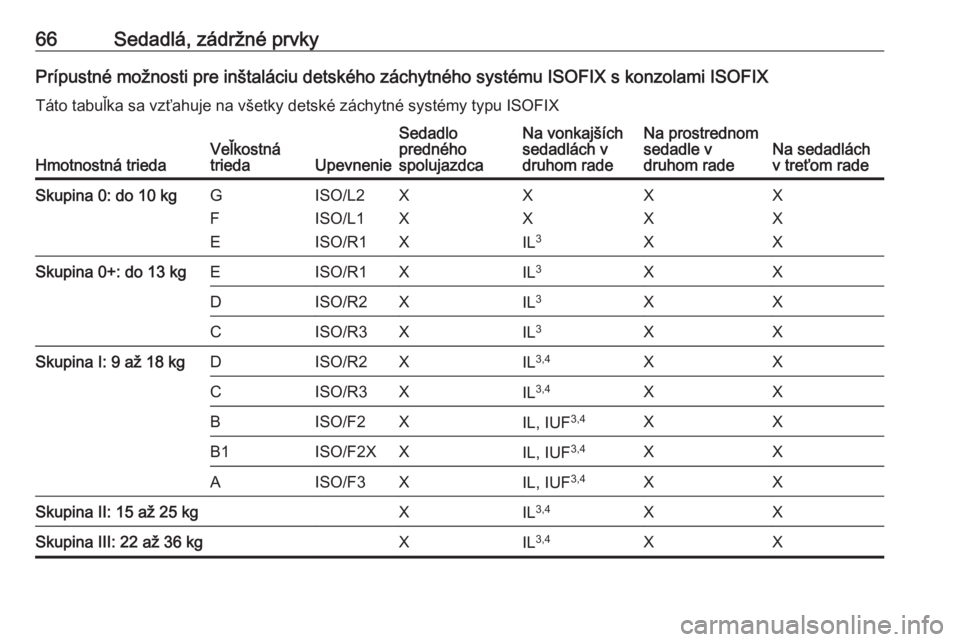

66Sedadlá, zádržné prvkyPrípustné možnosti pre inštaláciu detského záchytného systému ISOFIX s konzolami ISOFIX
Táto tabuľka sa vzťahuje na všetky detské záchytné systémy typu ISOFIX
Hmotnostná triedaVeľkostná
triedaUpevnenie
Sedadlo
predného
spolujazdcaNa vonkajších
sedadlách v
druhom radeNa prostrednom
sedadle v
druhom radeNa sedadlách
v treťom radeSkupina 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XSkupina 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXSkupina I: 9 až 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXSkupina II: 15 až 25 kgXIL3,4XXSkupina III: 22 až 36 kgXIL3,4XX

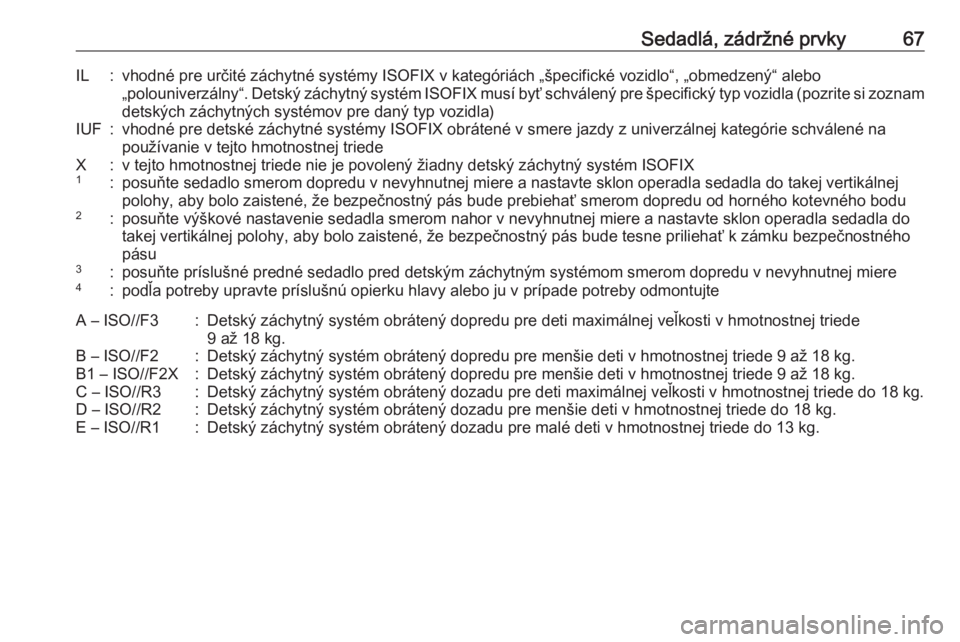

Sedadlá, zádržné prvky67IL:vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo„polouniverzálny“. Detský záchytný systém ISOFIX musí byť schválený pre špecifický typ vozidla (pozrite si zoznam
detských záchytných systémov pre daný typ vozidla)IUF:vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na
používanie v tejto hmotnostnej triedeX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX1:posuňte sedadlo smerom dopredu v nevyhnutnej miere a nastavte sklon operadla sedadla do takej vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude prebiehať smerom dopredu od horného kotevného bodu2:posuňte výškové nastavenie sedadla smerom nahor v nevyhnutnej miere a nastavte sklon operadla sedadla dotakej vertikálnej polohy, aby bolo zaistené, že bezpečnostný pás bude tesne priliehať k zámku bezpečnostného
pásu3:posuňte príslušné predné sedadlo pred detským záchytným systémom smerom dopredu v nevyhnutnej miere4:podľa potreby upravte príslušnú opierku hlavy alebo ju v prípade potreby odmontujteA – ISO//F3:Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede 9 až 18 kg.B – ISO//F2:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.B1 – ISO//F2X:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.C – ISO//R3:Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kg.D – ISO//R2:Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kg.E – ISO//R1:Detský záchytný systém obrátený dozadu pre malé deti v hmotnostnej triede do 13 kg.

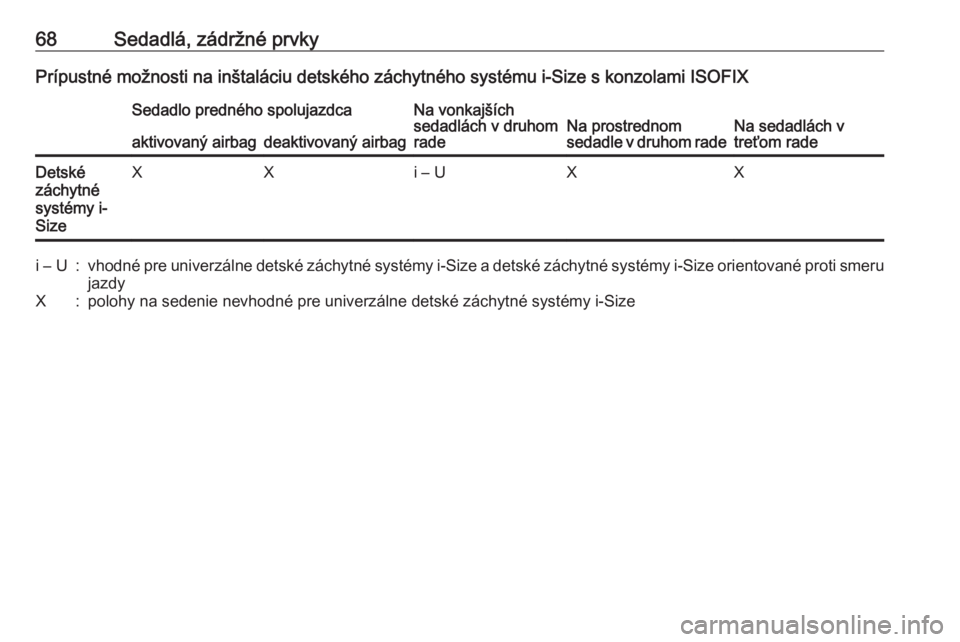

68Sedadlá, zádržné prvkyPrípustné možnosti na inštaláciu detského záchytného systému i-Size s konzolami ISOFIXSedadlo predného spolujazdcaNa vonkajších
sedadlách v druhom
radeNa prostrednom
sedadle v druhom radeNa sedadlách v
treťom radeaktivovaný airbagdeaktivovaný airbagDetské
záchytné
systémy i-
SizeXXi – UXXi – U:vhodné pre univerzálne detské záchytné systémy i-Size a detské záchytné systémy i-Size orientované proti smeru jazdyX:polohy na sedenie nevhodné pre univerzálne detské záchytné systémy i-Size

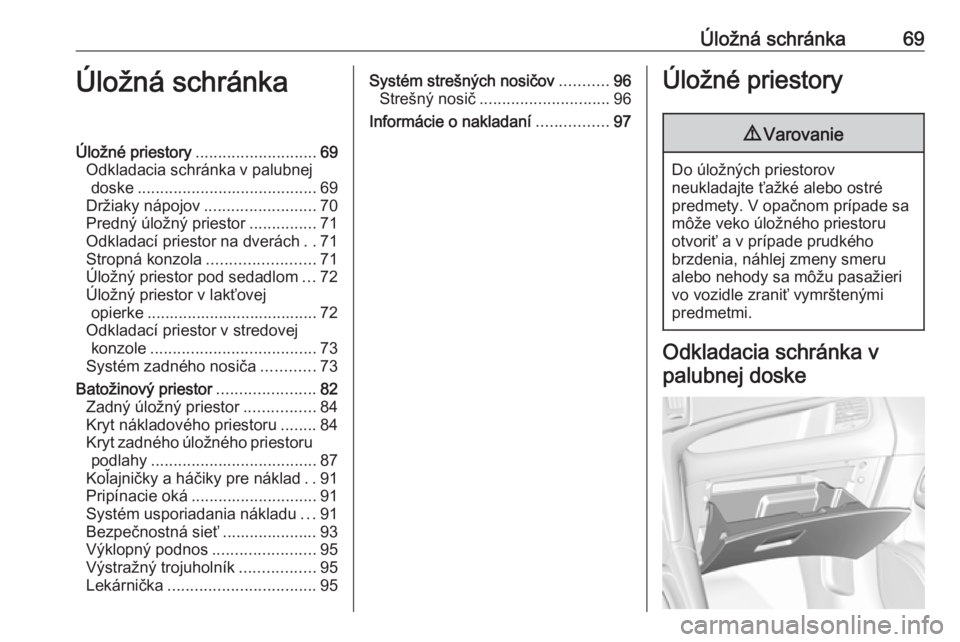

Úložná schránka69Úložná schránkaÚložné priestory........................... 69
Odkladacia schránka v palubnej doske ........................................ 69
Držiaky nápojov .........................70
Predný úložný priestor ...............71
Odkladací priestor na dverách ..71
Stropná konzola ........................71
Úložný priestor pod sedadlom ...72
Úložný priestor v lakťovej opierke ...................................... 72
Odkladací priestor v stredovej konzole ..................................... 73
Systém zadného nosiča ............73
Batožinový priestor ......................82
Zadný úložný priestor ................84
Kryt nákladového priestoru ........84
Kryt zadného úložného priestoru podlahy ..................................... 87
Koľajničky a háčiky pre náklad ..91
Pripínacie oká ............................ 91
Systém usporiadania nákladu ...91
Bezpečnostná sieť ..................... 93
Výklopný podnos .......................95
Výstražný trojuholník .................95
Lekárnička ................................. 95Systém strešných nosičov ...........96
Strešný nosič ............................. 96
Informácie o nakladaní ................97Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske

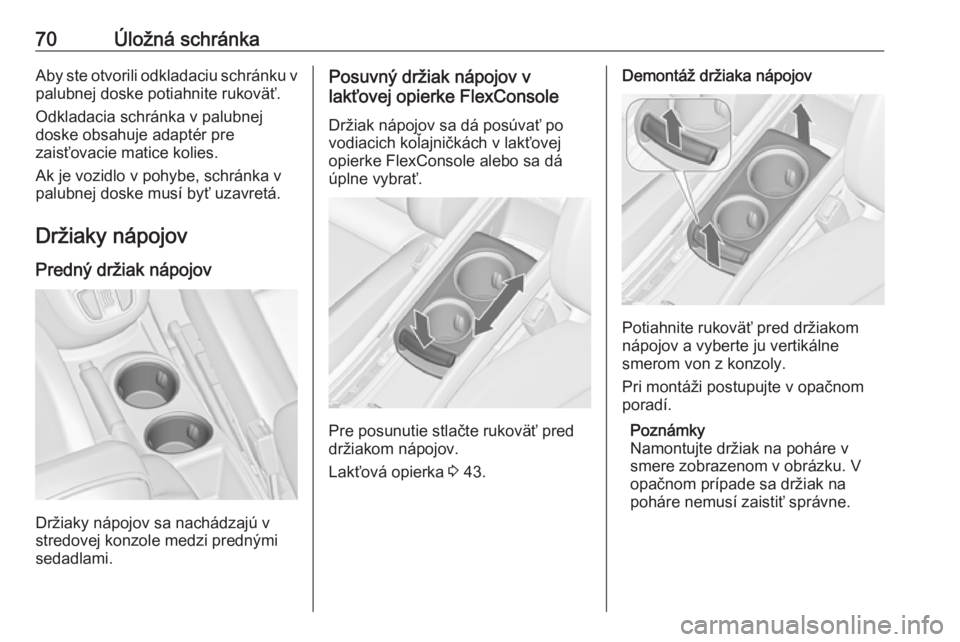

70Úložná schránkaAby ste otvorili odkladaciu schránku vpalubnej doske potiahnite rukoväť.
Odkladacia schránka v palubnej
doske obsahuje adaptér pre
zaisťovacie matice kolies.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov Predný držiak nápojov
Držiaky nápojov sa nachádzajú v
stredovej konzole medzi prednými
sedadlami.
Posuvný držiak nápojov v
lakťovej opierke FlexConsole
Držiak nápojov sa dá posúvať po
vodiacich koľajničkách v lakťovej
opierke FlexConsole alebo sa dá
úplne vybrať.
Pre posunutie stlačte rukoväť pred
držiakom nápojov.
Lakťová opierka 3 43.
Demontáž držiaka nápojov
Potiahnite rukoväť pred držiakom
nápojov a vyberte ju vertikálne
smerom von z konzoly.
Pri montáži postupujte v opačnom
poradí.
Poznámky
Namontujte držiak na poháre v
smere zobrazenom v obrázku. V opačnom prípade sa držiak na
poháre nemusí zaistiť správne.
