2017 OPEL ZAFIRA C Používateľská príručka (in Slovak)

Starostlivosť o vozidlo239

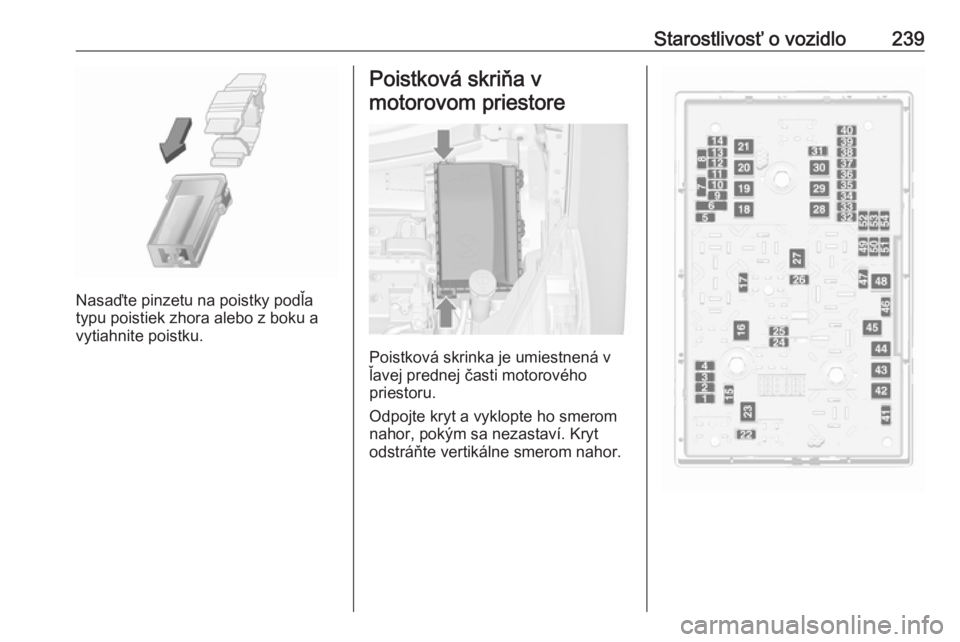

Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

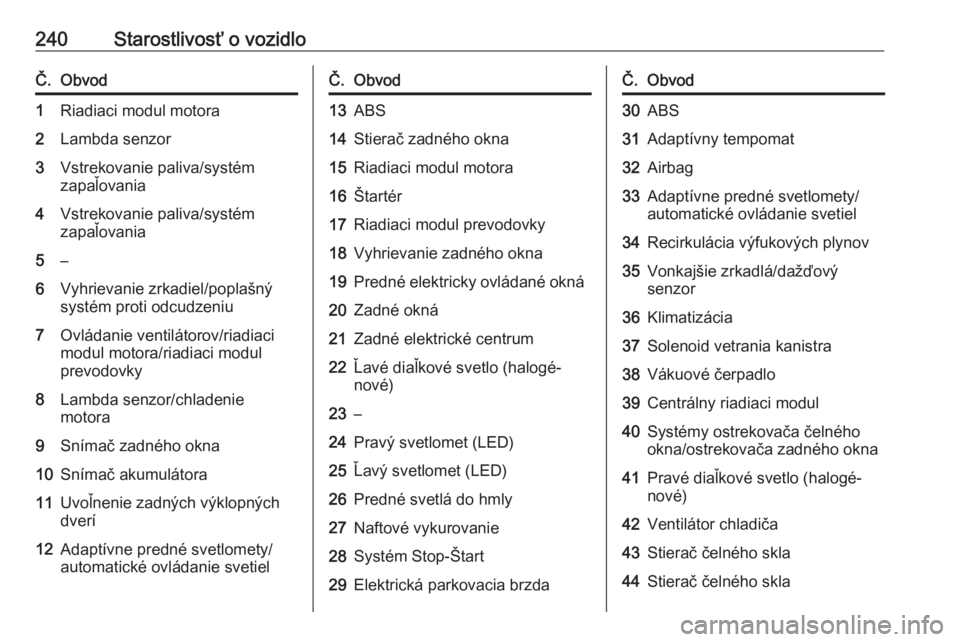

240Starostlivosť o vozidloČ.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva/systém
zapaľovania4Vstrekovanie paliva/systém
zapaľovania5–6Vyhrievanie zrkadiel/poplašný
systém proti odcudzeniu7Ovládanie ventilátorov/riadiaci
modul motora/riadiaci modul
prevodovky8Lambda senzor/chladenie
motora9Snímač zadného okna10Snímač akumulátora11Uvoľnenie zadných výklopných
dverí12Adaptívne predné svetlomety/
automatické ovládanie svetielČ.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23–24Pravý svetlomet (LED)25Ľavý svetlomet (LED)26Predné svetlá do hmly27Naftové vykurovanie28Systém Stop-Štart29Elektrická parkovacia brzdaČ.Obvod30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety/
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie zrkadlá/dažďový
senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna/ostrekovača zadného okna41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladiča43Stierač čelného skla44Stierač čelného skla

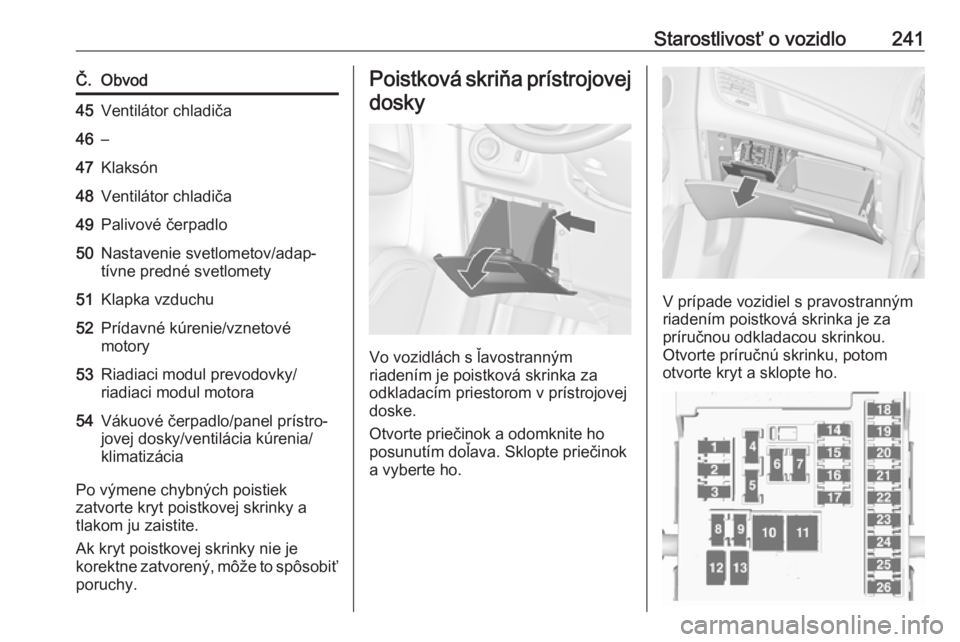

Starostlivosť o vozidlo241Č.Obvod45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov/adap‐
tívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie/vznetové
motory53Riadiaci modul prevodovky/
riadiaci modul motora54Vákuové čerpadlo/panel prístro‐
jovej dosky/ventilácia kúrenia/
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.

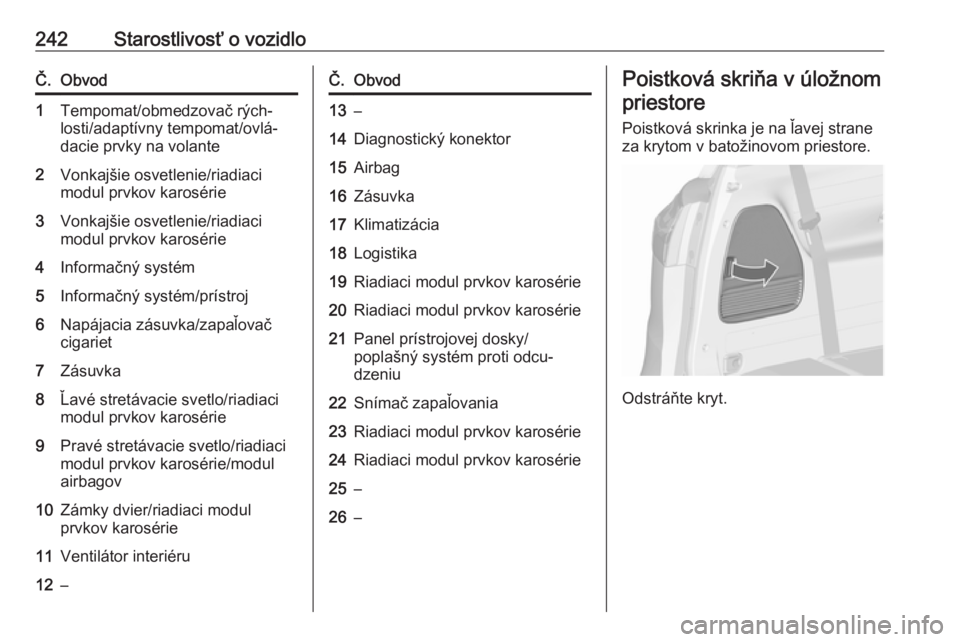

242Starostlivosť o vozidloČ.Obvod1Tempomat/obmedzovač rých‐
losti/adaptívny tempomat/ovlá‐
dacie prvky na volante2Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie3Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie4Informačný systém5Informačný systém/prístroj6Napájacia zásuvka/zapaľovač
cigariet7Zásuvka8Ľavé stretávacie svetlo/riadiaci
modul prvkov karosérie9Pravé stretávacie svetlo/riadiaci
modul prvkov karosérie/modul
airbagov10Zámky dvier/riadiaci modul
prvkov karosérie11Ventilátor interiéru12–Č.Obvod13–14Diagnostický konektor15Airbag16Zásuvka17Klimatizácia18Logistika19Riadiaci modul prvkov karosérie20Riadiaci modul prvkov karosérie21Panel prístrojovej dosky/
poplašný systém proti odcu‐
dzeniu22Snímač zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26–Poistková skriňa v úložnom
priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.

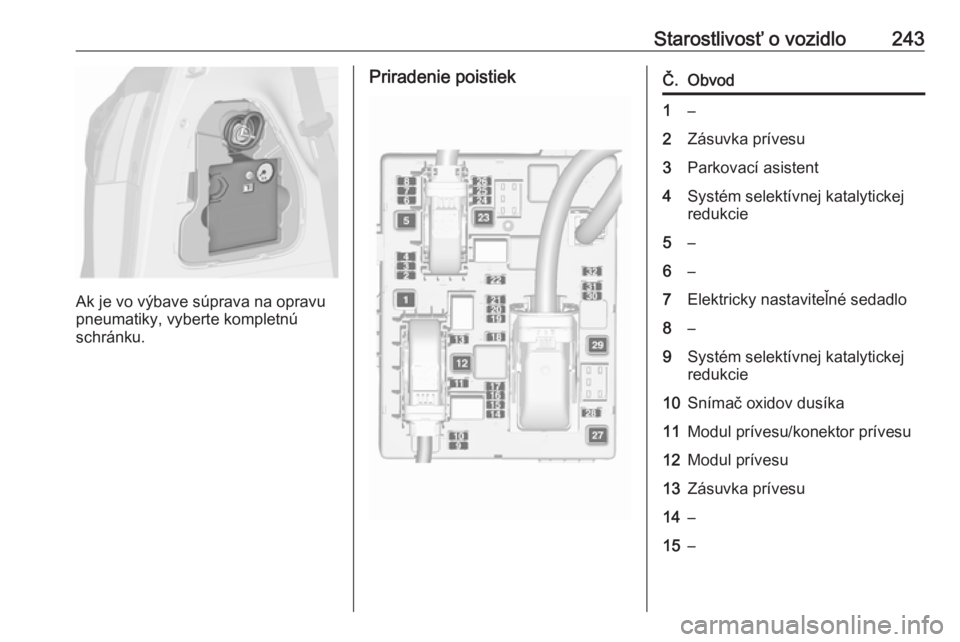

Starostlivosť o vozidlo243
Ak je vo výbave súprava na opravu
pneumatiky, vyberte kompletnú
schránku.
Priradenie poistiekČ.Obvod1–2Zásuvka prívesu3Parkovací asistent4Systém selektívnej katalytickej
redukcie5–6–7Elektricky nastaviteľné sedadlo8–9Systém selektívnej katalytickej
redukcie10Snímač oxidov dusíka11Modul prívesu/konektor prívesu12Modul prívesu13Zásuvka prívesu14–15–

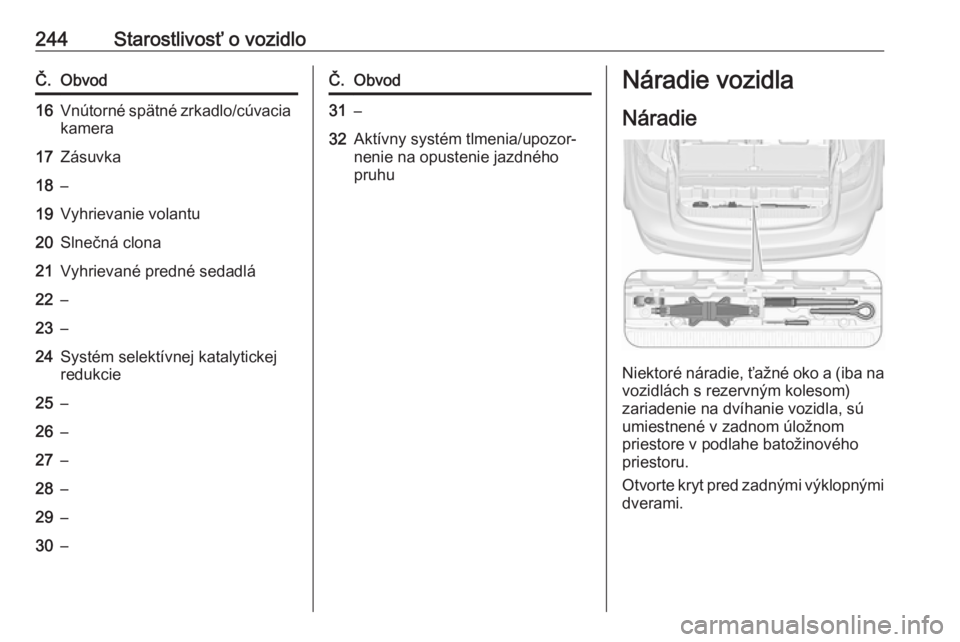

244Starostlivosť o vozidloČ.Obvod16Vnútorné spätné zrkadlo/cúvacia
kamera17Zásuvka18–19Vyhrievanie volantu20Slnečná clona21Vyhrievané predné sedadlá22–23–24Systém selektívnej katalytickej
redukcie25–26–27–28–29–30–Č.Obvod31–32Aktívny systém tlmenia/upozor‐
nenie na opustenie jazdného
pruhuNáradie vozidla
Náradie
Niektoré náradie, ťažné oko a (iba na vozidlách s rezervným kolesom)
zariadenie na dvíhanie vozidla, sú
umiestnené v zadnom úložnom
priestore v podlahe batožinového
priestoru.
Otvorte kryt pred zadnými výklopnými dverami.

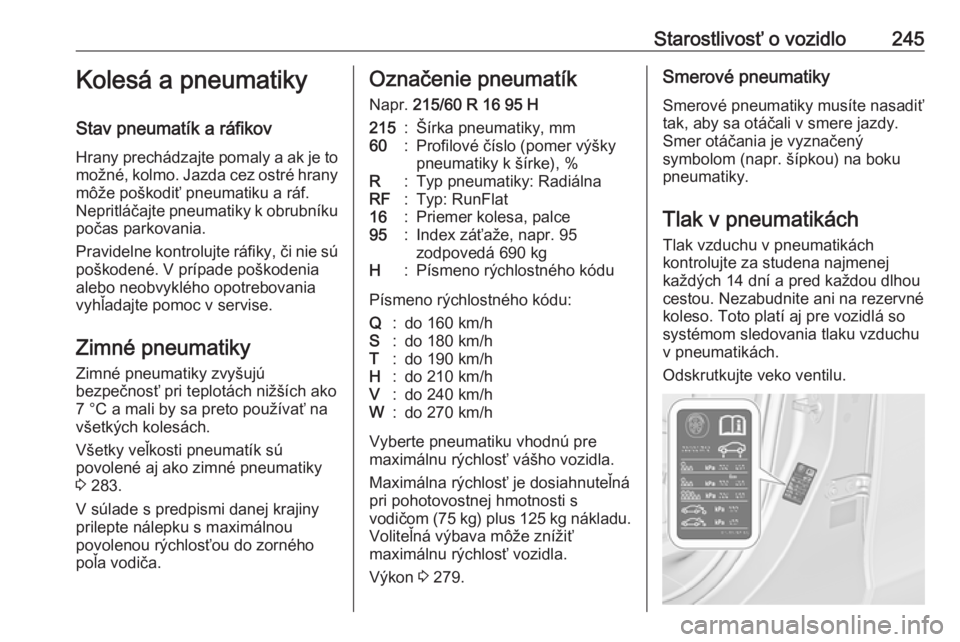

Starostlivosť o vozidlo245Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Jazda cez ostré hrany
môže poškodiť pneumatiku a ráf.
Nepritláčajte pneumatiky k obrubníku
počas parkovania.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako 7 °C a mali by sa preto používať na
všetkých kolesách.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 283.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.Označenie pneumatík
Napr. 215/60 R 16 95 H215:Šírka pneumatiky, mm60:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgH:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 279.
Smerové pneumatiky
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na rezervné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.

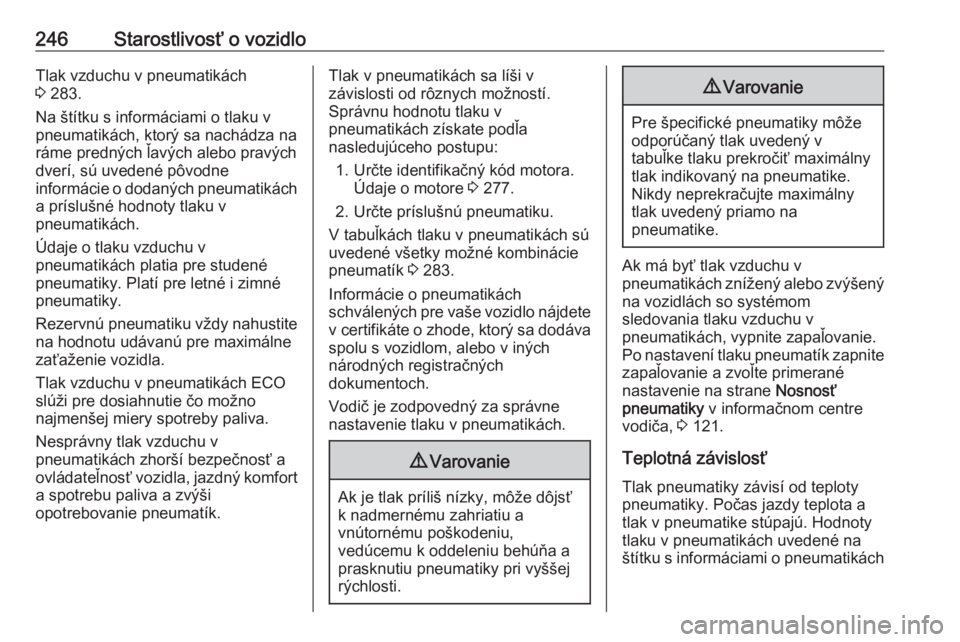

246Starostlivosť o vozidloTlak vzduchu v pneumatikách
3 283.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na ráme predných ľavých alebo pravých
dverí, sú uvedené pôvodne
informácie o dodaných pneumatikách
a príslušné hodnoty tlaku v
pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
1. Určte identifikačný kód motora. Údaje o motore 3 277.
2. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú
uvedené všetky možné kombinácie
pneumatík 3 283.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete v certifikáte o zhode, ktorý sa dodáva
spolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Po nastavení tlaku pneumatík zapnite
zapaľovanie a zvoľte primerané
nastavenie na strane Nosnosť
pneumatiky v informačnom centre
vodiča, 3 121.
Teplotná závislosť Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
