Pleie av bilen215
Bremsevæskenivået må ligge mellom
merkene MIN og MAX .
Søk hjelp hos et verksted hvis væske‐ nivået er lavere enn MIN.
Bremse- og clutchvæske 3 253.
Bilbatteri
Bilbatteriet er vedlikeholdsfritt forut‐
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe batte‐ riet. Unngå å bruke unødvendig elek‐
trisk utstyr.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn fire
uker, kan bilbatteriet utlades. Koble
polklemmen fra bilbatteriets minus‐
pol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Bilbatteriutladningsvern 3 139.
Koble fra batteriet
Hvis bilbatteriet skal kobles fra
(for eksempel for vedlikeholdsarbei‐
der), må alarmsirenen deaktiveres på
denne måten: Slå tenningen på og
deretter av igjen, og koble fra bilbat‐
teriet innen 15 sekunder.
Skifte bilbatteri
Les dette
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig
deaktivering av stopp/start-
systemet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
Bruk bare bilbatterier som gjør det
mulig å montere sikringsboksen over
bilbatteriet.
I biler med AGM-batteri (absorbe‐
rende glassmatte) må det påses at
batteriet erstattes med et annet
AGM-batteri.

216Pleie av bilen
Et AGM-batteri kan identifiseres ved
hjelp av etiketten på batteriet. Vi
anbefaler å bruke et originalt Opel-
bilbatteri.
Les dette
Bruk av andre typer AGM-bilbatte‐
rier enn det originale Opel-bilbatte‐
riet kan føre til at ytelsen svekkes.
Vi anbefaler at du overlater utskifting
av bilbatteriet til et verksted.
Stopp/start-system 3 152.
Lading av bilbatteri9 Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepotensia‐
let ikke overstiger 14,6 volt ved bruk av batterilader. Ellers kan
batteriet skades.
Bruk av startkabler 3 245.
Varselsetikett
Betydningen av symbolene: ● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet
eller skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐ syre, som kan forårsake blindheteller alvorlige brannskader.
● Se instruksjonsboken for mer informasjon.
● Det kan finnes eksplosive gasser
i nærheten av bilbatteriet.
Lufting av dieselsystemet Hvis tanken er kjørt tom, må diesel‐
drivstoffsystemet luftes. Slå på
tenningen i 15 sekunder tre ganger.
Kjør deretter motoren på starteren i
maksimalt 40 sekunder. Gjenta
denne prosessen etter ikke mindre
enn 5 sekunder. Dersom motoren
ikke starter, må du søke hjelp hos et
verksted.

Pleie av bilen217Skifte viskerblad
Løft viskerarmen inntil den blir
stående i utfelt posisjon, trykk på
knappen for å frigjøre viskerbladet og fjern dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Skift hovedlyspærer fra inne i motor‐
rommet.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en lyspære.
Halogenhovedlys Halogenhovedlys med separate
lyspærer for nærlys og fjernlys. Side‐
lys og kjørelys er utformet som LED-
lamper og kan ikke byttes.

218Pleie av bilen

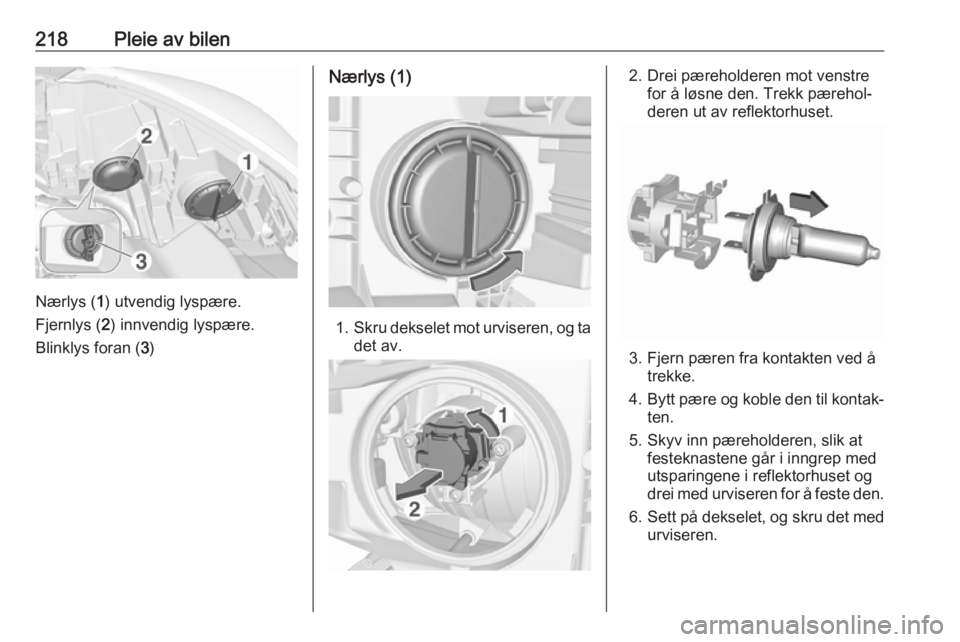

Nærlys (1) utvendig lyspære.
Fjernlys ( 2) innvendig lyspære.
Blinklys foran ( 3)
Nærlys (1)
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektorhuset.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt pære og koble den til kontak‐
ten.
5. Skyv inn pæreholderen, slik at festeknastene går i inngrep med
utsparingene i reflektorhuset og
drei med urviseren for å feste den.
6. Sett på dekselet, og skru det med
urviseren.

Pleie av bilen219Fjernlys (2)
1.Skru dekselet mot urviseren, og ta
det av.
2. Trekk pæreholderen ut av reflek‐ torhuset.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt pære og koble den til kontak‐
ten.
5. Sett inn og skyv lyspæreholderen inn i reflektorhuset, ved å plassere
festeknasten i posisjon.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (3)
1. Drei pæreholderen mot venstre for å frigjøre den. Trekk pærekon‐
takten ut av reflektorhuset.

220Pleie av bilen2. Fjern pæren fra kontakten ved ådreie mot klokken og trekke.
3. Bytt og sett inn en ny pære i kontakten og dreie med klokken.
4. Sett lyspæreholderen i reflektor‐ huset, og drei med klokken.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformet
som LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.
Tåkelys Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Fjern de utvendige skruene på dekselet som vist i illustrasjonen.
2. Hekt av dekslet.
Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektorhu‐
set.
3. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.
4. Fjern og bytt holderen med pære,
og fest til koblingen.
5. Sett lyspæreholderen inn i reflek‐ torhuset, drei med urviseren for å
feste.
6. Fest dekslet med skruene.

Pleie av bilen221Baklys
1. Hekt av skruedekslet.
2. Fjern skruene, merket med piler.
3. Trekk lysenheten forsiktig frafesteklemmene, og ta den ut.
4. Løsne kontakten fra lysenheten.
5. Fjern og bytt pæren ved å dreie på
holderen.
Venstre blinklys ( 1)
Baklys ( 2)
Bremselys ( 3)
Baklys med lysdiode (LED) til
baklys og bremselys
Bare blinklyset ( 1) kan erstattes.
Fjern og bytt pæren ved å dreie på
holderen.
6. Koble kontakten til lysenheten. 7. Monter lysenheten på festetap‐ pene og fest lysenheten med
skruene.
8. Koble til skruedekslet.

222Pleie av bilenRyggelys (4) i bakluken
1. Åpne bakluken, og ta av dekslet.
2. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektoren.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i holde‐
ren.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet.
Tåkebaklys
Lyspærene er tilgjengelige fra under‐
siden av bilen.1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Fjern pæren fra kontakten ved å dreie mot klokken.
