Page 137 of 253

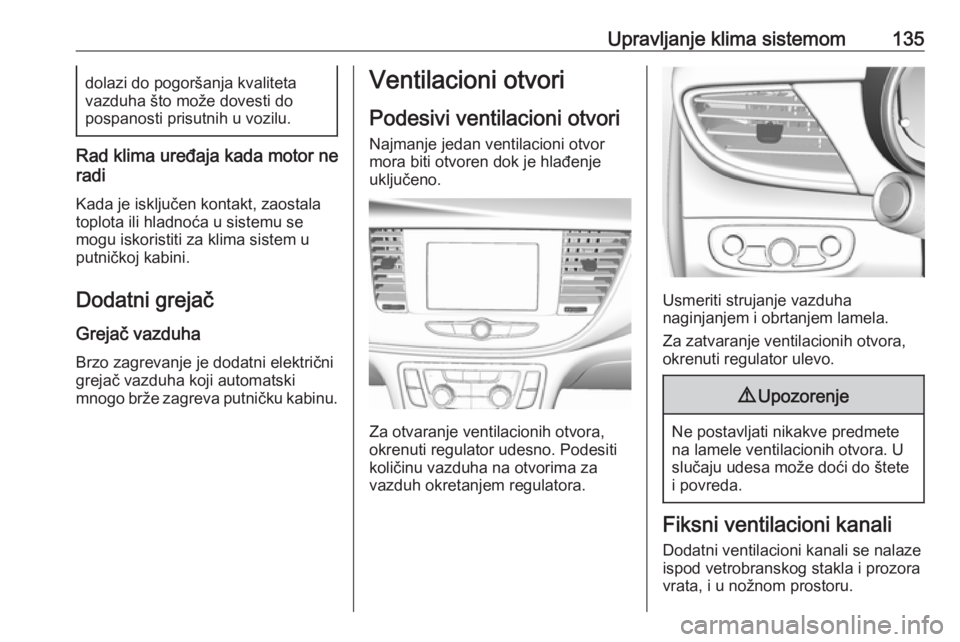

Upravljanje klima sistemom135dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Rad klima uređaja kada motor ne
radi
Kada je isključen kontakt, zaostala
toplota ili hladnoća u sistemu se
mogu iskoristiti za klima sistem u putničkoj kabini.
Dodatni grejač Grejač vazduhaBrzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.
Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator udesno. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator ulevo.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Page 138 of 253

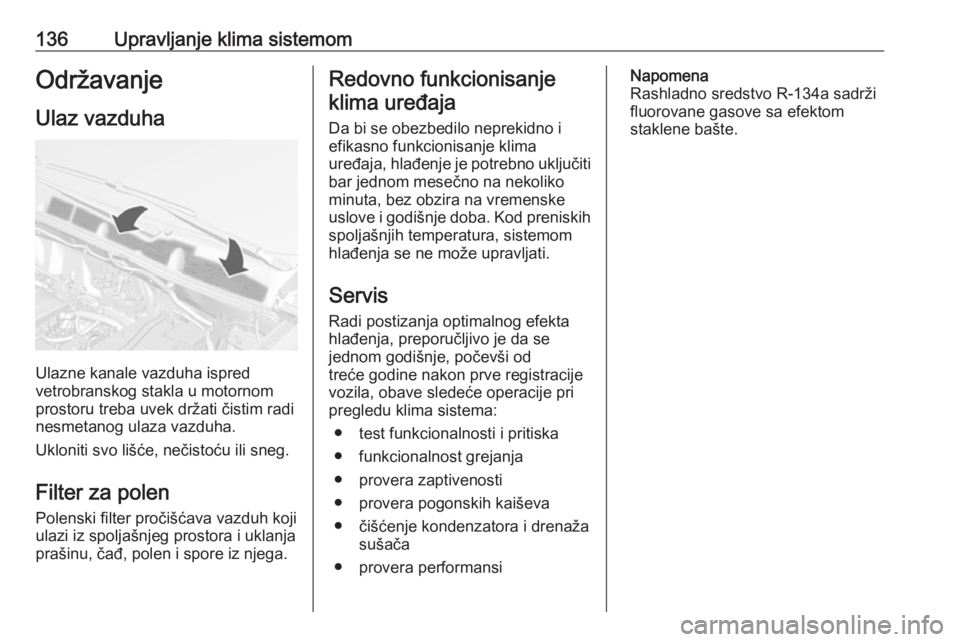

136Upravljanje klima sistemomOdržavanjeUlaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha.
Ukloniti svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja
Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko
minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura, sistemom
hlađenja se ne može upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
● test funkcionalnosti i pritiska
● funkcionalnost grejanja
● provera zaptivenosti
● provera pogonskih kaiševa
● čišćenje kondenzatora i drenaža sušača
● provera performansiNapomena
Rashladno sredstvo R-134a sadrži
fluorovane gasove sa efektom
staklene bašte.
Page 139 of 253

Vožnja i rukovanje137Vožnja i rukovanjeSaveti za vožnju.........................138
Upravljanje vozilom .................138
Upravljanje .............................. 138
Polazak i rukovanje ...................138
Razrada novog vozila ..............138
Položaji kontakt brave .............139
Dugme za uključivanje ............139
Rezervno napajanje isključeno ................................ 141
Startovanje motora ..................141
Prekid dotoka goriva za vreme kočenja motorom ....................143
Sistem za zaustavljanje i pokretanje ............................... 143
Parkiranje ................................ 145
Izduvni sistem motora ................146
Filter za čestice dizela .............146
Katalizator ............................... 147
Automatski menjač ....................148
Displej menjača .......................148
Ručica menjača .......................148
Ručni režim ............................. 149
Elektronski programi vožnje ....149
Kvar ......................................... 150
Prekid napajanja strujom .........150Ručni menjač ............................. 151
Sistemi vožnje ............................ 152
Pogon na svim točkovima .......152
Kočnice ...................................... 152
Sistem protiv blokade točkova prilikom kočenja ...................... 152
Parkirna kočnica ......................153
Pomoć pri kočenju ...................153
Pomoć pri polasku na usponu . 154
Sistemi upravljanja vožnjom ......154
Sistem kontrole proklizavanja ..154
Elektronska kontrola stabilnosti ............................... 155
Sistem kontrole za vožnju malom brzinom .......................156
Pomoćni sistemi za vozača .......157
Tempomat ............................... 157
Graničnik brzine ......................159
Upozorenje o čeonom sudaru . 160
Obaveštenje o rastojanju do vozila ispred ........................... 162
Pomoć pri parkiranju ...............163
Zadnja kamera ........................ 165
Detekcija saobraćajnih znakova .................................. 167
Upozorenje o napuštanju saobraćajne trake ...................170Gorivo........................................ 172
Gorivo za benzinske motore ....172
Gorivo za dizel motore ............172
Gorivo za rad na tečni gas ......172
Dopuna goriva ......................... 174
Potrošnja goriva - CO 2-
Emisije ................................... 177
Kuka za prikolicu ........................178
Opšte informacije ....................178
Karakteristike vožnje i predlozi za vuču ................................... 178
Vuča prikolice .......................... 179
Oprema za vuču ......................179
Page 140 of 253

138Vožnja i rukovanjeSaveti za vožnju
Upravljanje vozilom Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu
Autostop)
Kada motor nije u pogonu, mnogi sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu u
režimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 143.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Koristite samo patosnice koje se
uklapaju na odgovarajući način i
pričvršćene su držačima na strani
vozača.Upravljanje
Ukoliko se servoupravljanje izgubi
usled prekida rada motora ili kvara u
sistemu, vozilom se i dalje može
upravljati uz pojačano naprezanje.
Poruka vozila će se prikazati na
informacionom displeju.Pažnja
Vozila opremljena hidrauličnim
servoupravljačem:
Ako se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže od 10 sekundi,
može doći do oštećenja sistema
servoupravljača i gubitka snage
servoupravljanja.
Polazak i rukovanje
Razrada novog vozila
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja može biti veća, i postupak čišćenja filtera čestica
dizela može se mnogo češće javiti.
Autostop može biti blokiran da bi se
omogućilo punjenje akumulatora.
Filter za čestice dizela 3 146.
Page 141 of 253

Vožnja i rukovanje139Položaji kontakt brave0:kontakt isključen: Neke funkcije
ostaju aktivne sve dok se ključ ne
izvadi ili vrata vozača ne otvore,
pod uslovom da je kontakt
prethodno bio uključen1:režim napajanja pribora: Brava
upravljača se oslobađa, neke
električne funkcije mogu da se
koriste; kontakt je isključen2:uključen kontakt u režimu
napajanja: Kontakt je uključen;
dizel motor se predgreva.
Kontrolne lampice svetle i većina
električnih funkcija može da se
koristi3:startovanje motora: Otpustiti ključ kada procedura stratovanja
započne
Brava upravljača
Izvaditi ključ iz kontakt brave i
okrenuti upravljač sve dok se ne
ukopča.
9 Opasnost
Nikada ne vadite ključ iz kontakt
brave u toku vožnje, jer će to
uzrokovati zaključavanje
upravljača.
Dugme za uključivanje
Elektronski ključ mora biti u
unutrašnjosti vozila.
Režim napajanja pribora
Jednom pritisnuti Engine Start/Stop
bez aktiviranja kvačila ili pedale
kočnice. Žuta LED lampica u
dugmetu se pali. Brava upravljača se
oslobađa i neke električne funkcije
mogu da se koriste; kontakt je
isključen.Uključen kontakt u režimu napajanja
Pritisnuti i zadržati Engine Start/Stop
šest sekundi bez aktiviranja kvačila ili
pedale kočnice. Zelena LED lampica
u dugmetu se pali; dizel motor se
Page 142 of 253

140Vožnja i rukovanjepredgreva. Kontrolne lampice svetle ivećina električnih funkcija može da se
koristi.Startovanje motora
Pritisnuti pedalu kvačila (ručni
menjač) ili pedalu kočnice
(automatski menjač) i pritisnuti
Engine Start/Stop još jednom.
Otpustiti dugme kada procedura
stratovanja započne.Isključen kontakt
Pritisnuti nakratko Engine Start/Stop
u svakom režimu ili kada motor radi i
vozilo je zaustavljeno. Neke funkcije
ostaju aktivne sve dok se vrata
vozača ne otvore, pod uslovom da je
kontakt prethodno bio uključen.Isključivanje u toku vožnje u
vanrednim slučajevima
Pritisnuti Engine Start/Stop duže od
dve sekunde ili dvaput kratko
pritisnuti u roku od pet sekundi
3 141.Brava upravljača
Brava upravljača se automatski
aktivira u sledećim slučajevima:
● Kada je vozilo u stanju mirovanja.
● Kada je kontakt isključen.
● Kada su vozačeva vrata otvorena.
Za oslobađanje brave upravljača,
otvoriti i izatvoriti vozačeva vrata i
uključiti režim pribora ili direktno
startovati motor.9 Upozorenje
Ukoliko je akumulator vozila
ispražnjen, vozilo se ne sme
šlepati, startovati vučom ili
guranjem, jer se brava stuba
upravljača ne može odbraviti.
Rukovanje kod vozila sa
sistemom elektronskog ključa, u
slučaju kvara
Ako bilo koji od elektornskih ključeva
otkaže ili je baterija elektronskog
ključa slaba, informacioni centar za
vozača može da prikaže No Remote
Detected (Nije prepoznat daljinski) ili
Replace Battery in Remote Key
(Zamenite bateriju u daljinskom
ključu) kada pokušate da stratujete
vozilo.
1. Postavite elektronski ključ u prednji držač za čaše na srednjoj
konzoli. Elektronski ključ staviti
samo u središnji deo oblasti
menjača po dužini sa dugmadima
okrenutim na gore, kao što je
prikazano na slici.
2. Kada je vozilo u položaju P
(parkiranje) ili N (neutralno),
pritisnuti pedalu kočnice i
pritisnuti Engine Start/Stop .
Page 143 of 253

Vožnja i rukovanje141Zameniti bateriju predajnika što je pre
moguće.
Rezervno napajanjeisključeno
Sledeći elektronski sistemi mogu
nastaviti sa radom i do deset minuta
nakon isključivanja motora
● Električno upravljani prozori
● Krovni otvor
● Audio sistem
Električno upravljani prozori i krovni
otvor će nastaviti da rade do deset
minuta ili dok se ne otvore neka vrata. Radio će raditi sa kontaktom u režimu
napajanja i režimu napajanja pribora. Po isključivanju kontakta radio će
nastaviti sa radom deset minuta ili
dok se ne otvore vrata vozača.Startovanje motora
Vozila sa kontakt bravom
Okrenuti ključ u položaj 1 radi
odbravljivanja brave upravljača.
Ručni menjač: pritisnuti kvačilo i
pedalu kočnice.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.
Kod dizel motora: okrenuti ključ u
položaj 2 za predgrevanje i sačekati
dok se kontrolna lampica ! ne ugasi.
Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
sa starterom sa kratkom zadrškom
sve dok motor nije u pogonu, videti
„Automatska regulacija startera“.
Ručni menjač: tokom funkcije
Autostop, motor se može ponovo
pokrenuti pritiskanjem pedale kvačila
3 143.
Automatski menjač: tokom funkcije
Autostop, motor se može ponovo
pokrenuti otpuštanjem pedale
kočnice 3 143.
Vozila sa dugmetom za
uključivanje
Page 144 of 253

142Vožnja i rukovanjeRučni menjač: pritisnuti kvačilo i
pedalu kočnice.
Automatski menjač: pritisnuti pedalu
kočnice i pomeriti ručicu menjača u
P ili N.
Ne pritiskati pedalu gasa.
Pritisnuti i otpustiti Engine Start/Stop:
automatski postupak rukuje
starterom sa kratkom zadrškom sve
dok se motor ne pokrene, videti
"Automatska regulacija startera".
Pre ponovnog startovanja ili za
isključivanje motora kada je vozilu u
stanju mirovanja, još jednom kratko
pritisnuti Engine Start/Stop .
Ručni menjač: tokom funkcije
Autostop, motor se može ponovo
pokrenuti pritiskanjem pedale kvačila
3 143.
Automatski menjač: tokom funkcije
Autostop, motor se može ponovo
pokrenuti otpuštanjem pedale
kočnice 3 143.Oslobađanje brave ključa
Neka vozila sa automatskim
menjačem opremljena su
elektronskim sistemom za
oslobađanje brave ključa. Sistem za
oslobađanje brave ključa namenjen je
da spreči vađenje ključa iz kontakt-
brave ukoliko ručica menjača nije u
položaju P.
Startovanje vozila na niskim
temperaturama
Pokretanje motora bez dodatnih
grejača je moguće do -25 °C za dizel
motore i do -30 °C za benzinske
motore. Za startovanje je potrebno
motorno ulje odgovarajućeg
viskoziteta, odgovarajuće gorivo,
redovno servisiranje i odgovarajuće
napunjen akumulator vozila. Kod
temperature ispod -30 °С,
automatskom menjaču neophodan je
period zagrevanja od oko pet minuta.
Ručica menjača mora biti u položaju
P .Automatska regulacija startera
Ova funkcija reguliše postupak
startovanja motora. Nema potrebe da
vozač drži ključ u položaju 3 ili
Engine Start/Stop pritisnuto. Čim se
uključi, sistem će automatski krenuti
sa startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor počinje sa radom sa kratkom
zadrškom.
Mogući uzroci nestartovanja motora: ● Pedala kvačila nije pritisnuta (ručni menjač).
● Pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač).
● Došlo je do prekoračenja vremena.
Zagrevanje turbomotora
Nakon pokretanja, raspoloživi obrtni
moment motora može biti ograničen nakratko, naročito kada je motor
hladan. Ovim ograničenjem se
obezbeđuje da sistem za
podmazivanje potpuno zaštiti motor.
