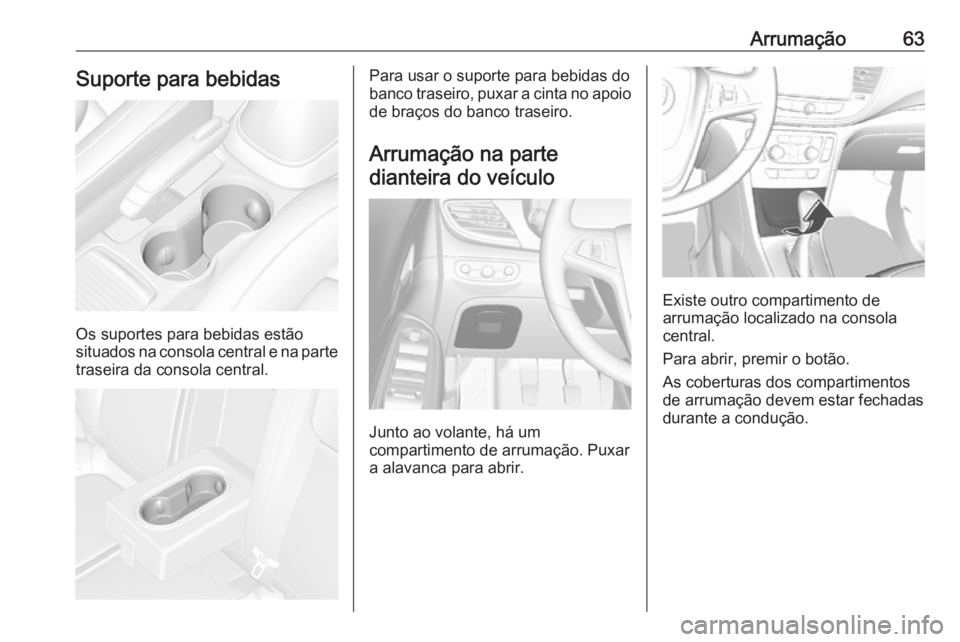

Arrumação63Suporte para bebidas
Os suportes para bebidas estão
situados na consola central e na parte traseira da consola central.
Para usar o suporte para bebidas do
banco traseiro, puxar a cinta no apoio de braços do banco traseiro.
Arrumação na parte dianteira do veículo
Junto ao volante, há um
compartimento de arrumação. Puxar
a alavanca para abrir.
Existe outro compartimento de
arrumação localizado na consola
central.
Para abrir, premir o botão.
As coberturas dos compartimentos de arrumação devem estar fechadas
durante a condução.

64ArrumaçãoCompartimento para óculosde sol
Puxar para baixo e abrir.
Não utilizar para arrumar objectos
pesados.
Compartimento de
arrumação por baixo do banco
Levantar a gaveta na frente e puxar
para fora. Para fechar, empurrar a gaveta para dentro e encaixar.
Compartimento de
arrumação na consolacentral
Premir o botão e deslizar a cobertura para trás.

Arrumação65Sistema de suporte traseiroSistema de suporte traseiro para
três bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite fixar uma
bicicleta a um suporte extensível
integrado na base do veículo. É
possível fixar duas bicicletas
adicionais num adaptador. Não é
permitido o transporte de outros
objectos.
A carga máxima suportada pelo
sistema de suporte traseiro é 60 kg
com adaptador e 30 kg sem
adaptador. Isto permite a fixação de
uma bicicleta elétrica ao sistema de
suporte traseiro. A carga máxima por
bicicleta no adaptador é 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o sistema de suporte traseiro tem de
ser novamente deslizado para o interior do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.Atenção
Se o sistema de suporte traseiro
estiver estendido e o veículo
totalmente carregado, a distância
entre o chassis e o chão diminui.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.
Atenção
Consulte o vendedor da sua bicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas podem ficar danificadas.
Advertência
As luzes traseiras do veículo serão
desativadas se as luzes traseiras do sistema de suporte traseiro
estiverem instaladas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.

66Arrumação
Puxar para cima a alavanca de
desengate. O sistema de suporte
traseiro desengata e desliza
rapidamente para fora do pára-
-choques traseiro.
Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Colocar a chapa da matrícula antes
da primeira utilização do sistema de suporte traseiro.

Arrumação67Estender as luzes traseiras
Para instalar as lâmpadas traseiras,
remover ambos os pinos ( 1). Puxar
as lâmpadas traseiras para fora do suporte para a frente ( 2) e para baixo
e rodá-las para o lado.
Pressionar as luzes traseiras para
dentro do retentor ( 1) e voltar a
instalar os pinos ( 2) completamente
até ao fim para fixar as luzes.
Desdobrar o nicho para as rodas
Retirar a cinta e desdobrar o nicho
para as rodas.
Trancar o sistema de suporte traseiro

68ArrumaçãoRetirar a cinta e rodar ambas as
alavancas de engate para o lado até
onde for possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Montagem do suporte para bicicletas
Levantar o suporte na traseira ( 1) e
puxá-lo para trás.
Dobrar o suporte ( 2) para cima.
Pressionar o suporte ( 1) para baixo e
rodar o manípulo ( 2) para trás para
engatá-lo.
Premir o botão ( 1) e remover a
secção esquerda do suporte ( 2).
Premir o botão ( 1) e inserir a secção
esquerda do suporte na secção
direita ( 2).

Arrumação69Fixar uma bicicleta
1. Rodar os pedais para a posição,conforme ilustrado, e colocar a
bicicleta no encaixe para a roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Fixação do adaptador
Quando transportar mais de uma bicicleta, o adaptador tem de ser fixo.

70Arrumação1. Colocar o adaptador no sistemade suporte traseiro, conforme
ilustrado.
2. Rodar a alavanca ( 1) para a frente
e segurá-la e, em seguida, baixar o adaptador ( 2) na traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.
4. Passar a correia fixada ao adaptador por baixo da alavanca
ao rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Além disso, deve
ter-se em atenção o seguinte:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a bicicleta que foi fixada
anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de
montagem devem ser fixados em
paralelo.
