2017 OPEL MOKKA X Instruktionsbok

Förvaring63
Sätta fast en cykel
1. Vrid pedalerna i läge som bildenvisar och ställ cykeln på hjulstö‐
det.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan
cykeln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.

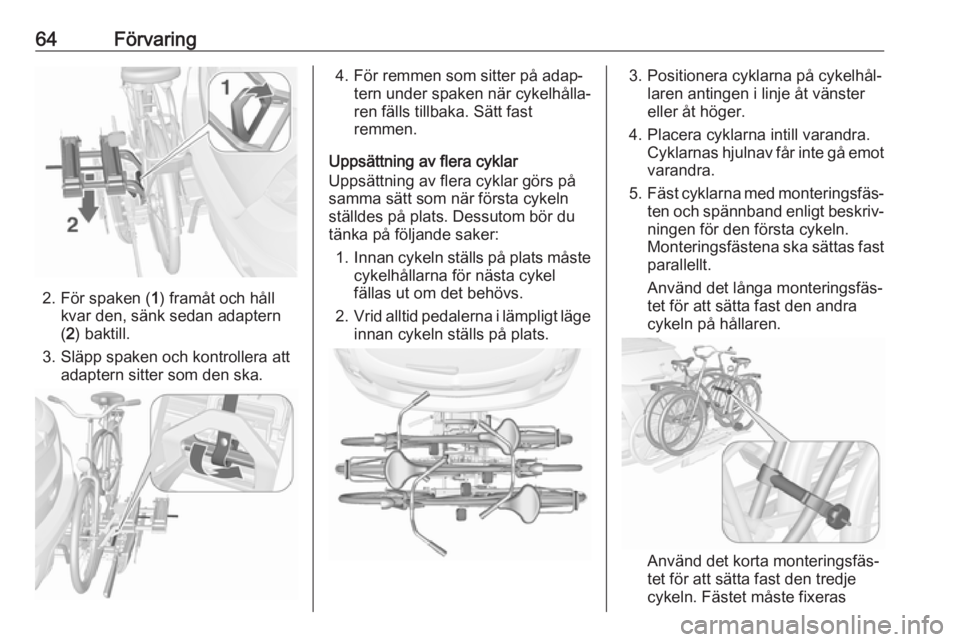

Montering av adaptern
Om mer än en cykel ska fraktas
måste adaptern sättas fast.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.

64Förvaring
2. För spaken (1) framåt och håll
kvar den, sänk sedan adaptern
( 2 ) baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.
4. För remmen som sitter på adap‐tern under spaken när cykelhålla‐
ren fälls tillbaka. Sätt fast
remmen.
Uppsättning av flera cyklar
Uppsättning av flera cyklar görs på
samma sätt som när första cykeln
ställdes på plats. Dessutom bör du
tänka på följande saker:
1. Innan cykeln ställs på plats måste
cykelhållarna för nästa cykel
fällas ut om det behövs.
2. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.3. Positionera cyklarna på cykelhål‐ laren antingen i linje åt vänster
eller åt höger.
4. Placera cyklarna intill varandra. Cyklarnas hjulnav får inte gå emot
varandra.
5. Fäst cyklarna med monteringsfäs‐
ten och spännband enligt beskriv‐ningen för den första cykeln.
Monteringsfästena ska sättas fast parallellt.
Använd det långa monteringsfäs‐
tet för att sätta fast den andra
cykeln på hållaren.
Använd det korta monteringsfäs‐
tet för att sätta fast den tredje
cykeln. Fästet måste fixeras

Förvaring65mellan ramarna på den andra ochden tredje cykeln.
6. Sätt också fast båda cykelhjulen på den tredje cykeln mot hjulhål‐
larna med spännbanden.
Vi rekommenderar att en varnings‐ skylt sätts fast på den bakersta cykeln
för att medtrafikanterna ska se
cyklarna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att
man kommer åt lastrummet.
● Utan påsatt adapter:
För spaken ( 1) framåt för att
lossa och håll kvar den.
Dra lasthållaren ( 2) bakåt för att
fälla cykelhållaren.
● Med påsatt adapter:
9 Varning
Var försiktig när cykelhållaren
lossas eftersom den kommer att
tippa bakåt. Risk för personska‐
dor.
Håll i den bakre cykelns ram ( 1)
med en hand och dra i öglan ( 2)
för att frigöra.
Håll i den bakersta cykeln med båda händerna och fäll cykelhål‐
laren bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.
9 Varning
När cykelhållaren fälls framåt igen
måste du kontrollera att hållaren
sitter fast som den ska.

66FörvaringBorttagning av cyklarna
Lossa båda hjulens fästremmar.
Vrid knoppen moturs och ta bort monteringsfästena.
Demontering av adaptern
Ta bort adaptern innan cykeln på
cykelhållaren tas bort.
1. Fäll in hjulhållarna.
2. Lossa remmen.
3. För spaken ( 1) framåt och håll
kvar den.
4. Lyft adaptern ( 2) baktill och ta bort
den.
Isärtagning av cykelhållaren
Tryck på knappen ( 1) och ta bort den
övre delen av hållaren ( 2).

Förvaring67Tryck på knappen (1) och montera
hållaren igen ( 2).
Arrangera monteringsfästena som
bilden visar.
För handtaget ( 1) åt sidan så att det
lossar och lyft hållaren ( 2).
Fäll ned hållaren bakåt och tryck
sedan framåt tills det tar emot ( 1).
Tryck ned hållaren vid bakänden ( 2).
Fäll in hjulhållaren
Fäll in hjulhållaren. Sätt fast bandet.Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in båda låsarmarna så långt
det går. Sätt fast bandet.

68FörvaringFäll in bakljusen
Ta bort båda stiften. Dra ut bakljusen
ur hållaren och placera dem på det
ställe där de ska förvaras.
Tryck in bakljusen i hållaren (1). Sätt
i stiften i de därför avsedda hålen på
hållaren och bakljusen (2).
Observera!
Kontrollera att bilens bakljus fung‐
erar.
Infällning av registreringsskyltshålla‐
ren
Lyft registreringsskyltshållaren och fäll den framåt.
Fälla in cykelhållarenSe upp
Kontrollera att alla hopfällbara
delar, t.ex. hjulhållarna och
monteringsfästena stuvas undan
ordentligt. I annat fall kan cykel‐
hållaren skadas när du försöker
skjuta in den.
För frigöringsspaken uppåt och håll
kvar den. Lyft systemet något och
tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.

Förvaring69Lastrum
BagagerumsförstoringSe upp
Fäll först ned baksätesdynan
innan du fäller baksätets ryggstöd.
Annars kan baksätet skadas.
1. Tryck ner nackstöden genom att trycka på spärrhaken.
Observera!
Skjut framsätet framåt och ställ fram‐ sätets ryggstöd upprätt för att det
ska finnas tillräckligt utrymme för att ändra baksätets sittdyna.2. Dra öglan under sätesdynan och fäll ner sätesdynan.
3. Dra i frigöringsspaken upptill på det bakre ryggstödet.
4. Fäll ryggstödet framåt och nedåt.
5. Placera ytterplatsernas säker‐hetsbälten i bältesstyrningarna.

70FörvaringÅterställ ryggstödet i ursprungsläget
genom att dra ut säkerhetsbältet från
bältesstyrningarna och lyfta upp rygg‐
stödet.
Tryck ryggstödet på plats.9 Varning
När du fäller upp ryggstödet, se till
att det snäpper fast ordentligt
innan du kör. Om detta inte sker
kan personskador eller skador på
last eller fordon uppkomma vid
häftig inbromsning eller en
kollision.
Kontrollera att säkerhetsbältet inte
har fastnat i låset.
Säkerhetsbältet i mitten bak kan
låsas när du fäller upp ryggstödet.
Om det händer kan du släppa tillbaka
bältet hela vägen och börja om igen.
Om säkerhetsbältet fortfarande är
låst fäller du ner sittdynan och försök
igen.
För att fälla tillbaka sittdynan placerar du sittdynans bakre del i sitt ursprung‐
liga läge och ser till att säkerhetsbäl‐
tenas låsremmar inte är snodda eller
har fastnat under sittdynan. Sedan
trycker du ner den främre delen av
sittdynan med viss kraft så att den
hakar fast.Se upp
Placera säkerhetsbältet och bälteslåsen mellan baksätets
ryggstöd och sittkudde när du
fäller upp ryggstödet igen. Se till
att säkerhetsbältet och bältes‐
låsen inte blir fastklämda under
baksätets sittkudde.
Kontrollera att säkerhetsbältena
inte är snodda, att de inte fastnar i ryggstödet och att de är anord‐nade på ett riktigt sätt.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
Demontering
Lossa fästbanden från bakluckan.
Lyft skyddet baktill och skjut det uppåt
framtill.
Ta bort skyddet.
Montering
Fäst skyddet i sidofästena och fäll
ned det.
Fäst fästbanden i bakluckan.
