Nega vozila151V vozilu so različne vrste varovalk.
Nekatere vrste varovalk v vozilu se
lahko razlikujejo od tistih na
ilustracijah.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.

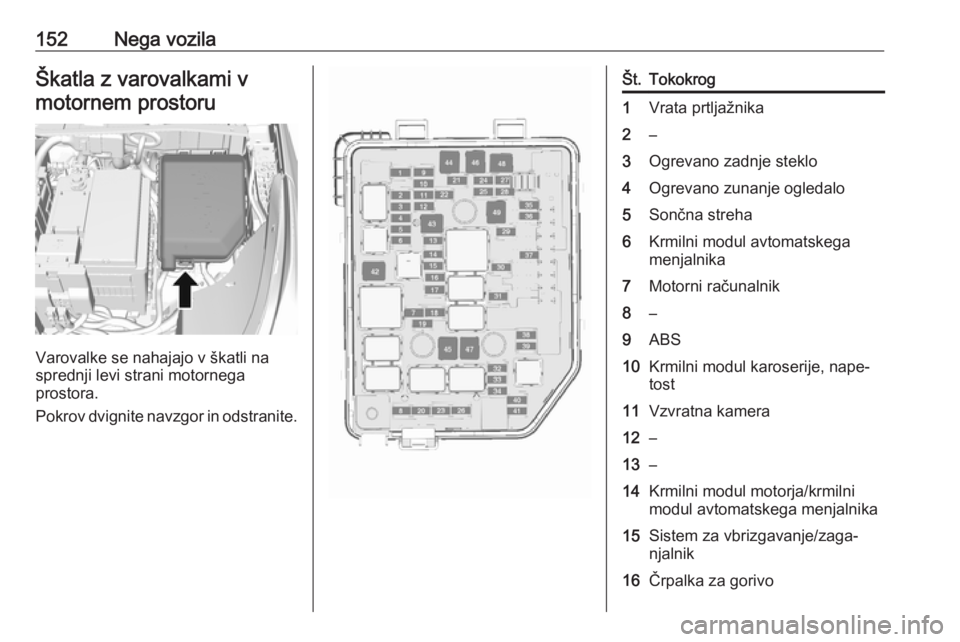

152Nega vozilaŠkatla z varovalkami vmotornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.
Št.Tokokrog1Vrata prtljažnika2–3Ogrevano zadnje steklo4Ogrevano zunanje ogledalo5Sončna streha6Krmilni modul avtomatskega
menjalnika7Motorni računalnik8–9ABS10Krmilni modul karoserije, nape‐
tost11Vzvratna kamera12–13–14Krmilni modul motorja/krmilni
modul avtomatskega menjalnika15Sistem za vbrizgavanje/zaga‐
njalnik16Črpalka za gorivo

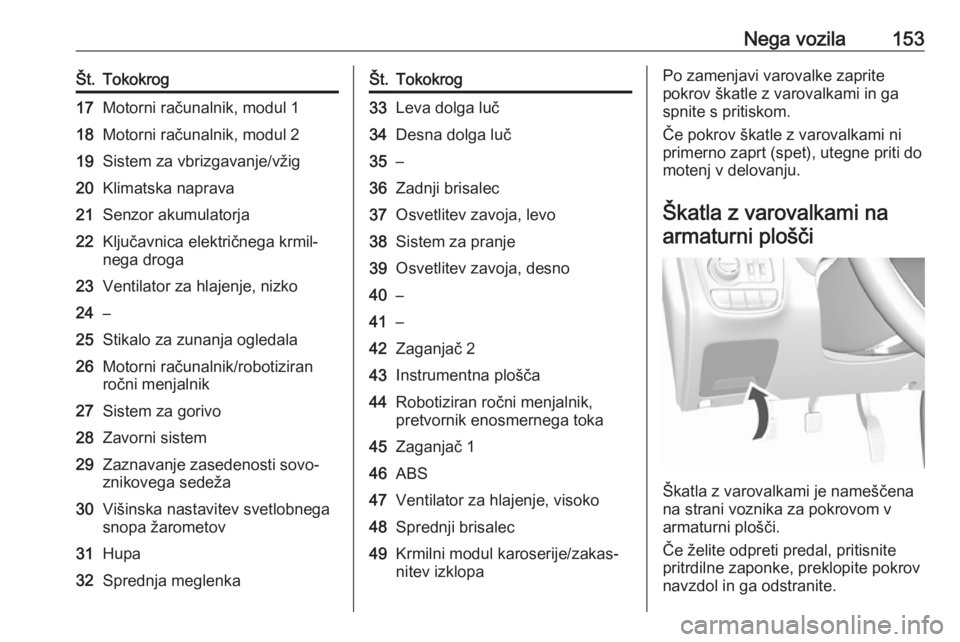

Nega vozila153Št.Tokokrog17Motorni računalnik, modul 118Motorni računalnik, modul 219Sistem za vbrizgavanje/vžig20Klimatska naprava21Senzor akumulatorja22Ključavnica električnega krmil‐
nega droga23Ventilator za hlajenje, nizko24–25Stikalo za zunanja ogledala26Motorni računalnik/robotiziran
ročni menjalnik27Sistem za gorivo28Zavorni sistem29Zaznavanje zasedenosti sovo‐
znikovega sedeža30Višinska nastavitev svetlobnega
snopa žarometov31Hupa32Sprednja meglenkaŠt.Tokokrog33Leva dolga luč34Desna dolga luč35–36Zadnji brisalec37Osvetlitev zavoja, levo38Sistem za pranje39Osvetlitev zavoja, desno40–41–42Zaganjač 243Instrumentna plošča44Robotiziran ročni menjalnik,
pretvornik enosmernega toka45Zaganjač 146ABS47Ventilator za hlajenje, visoko48Sprednji brisalec49Krmilni modul karoserije/zakas‐
nitev izklopaPo zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami naarmaturni plošči
Škatla z varovalkami je nameščena
na strani voznika za pokrovom v
armaturni plošči.
Če želite odpreti predal, pritisnite
pritrdilne zaponke, preklopite pokrov
navzdol in ga odstranite.

154Nega vozilaŠt.Tokokrog1Onstar2Klimatska naprava3Instrumentna plošča4Krmilni modul avtomatskega
menjalnika5Infotainment6–7Zadnji parkirni pomočnik8Priključitev podatkovne pove‐
zave9Ključavnica električnega krmil‐
nega droga10Modul za zaznavo in diagnostiko11Pretvornik enosmernega toka12–13–14Linearni napajalni modul15Centralno zaklepanje/sistem
vžiga16Sistem za vžigŠt.Tokokrog17–18Instrumentna plošča19–20Višinska nastavitev svetlobnega
snopa žarometov21Električno pomična okna,
spredaj22Električno pomična okna, zadaj23–24Modul robotiziranega ročnega
menjalnika25Dodatno, električna vtičnica26Sončna streha27–28Krmilni modul karoserije 829Krmilni modul karoserije 730Krmilni modul karoserije 631Krmilni modul karoserije 532Krmilni modul karoserije 4

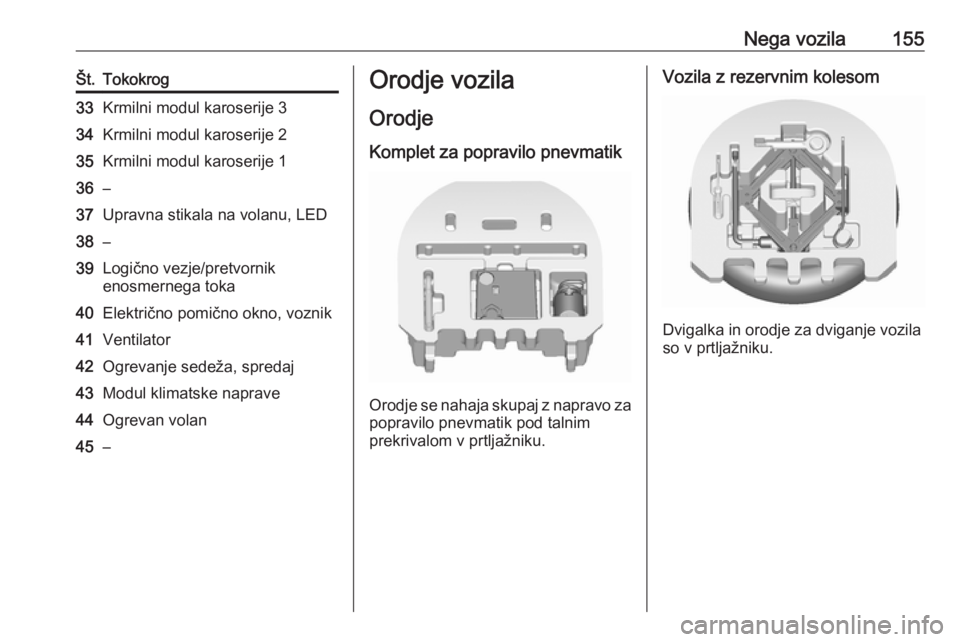

Nega vozila155Št.Tokokrog33Krmilni modul karoserije 334Krmilni modul karoserije 235Krmilni modul karoserije 136–37Upravna stikala na volanu, LED38–39Logično vezje/pretvornik
enosmernega toka40Električno pomično okno, voznik41Ventilator42Ogrevanje sedeža, spredaj43Modul klimatske naprave44Ogrevan volan45–Orodje vozila
Orodje Komplet za popravilo pnevmatik
Orodje se nahaja skupaj z napravo za
popravilo pnevmatik pod talnim
prekrivalom v prtljažniku.
Vozila z rezervnim kolesom
Dvigalka in orodje za dviganje vozila
so v prtljažniku.

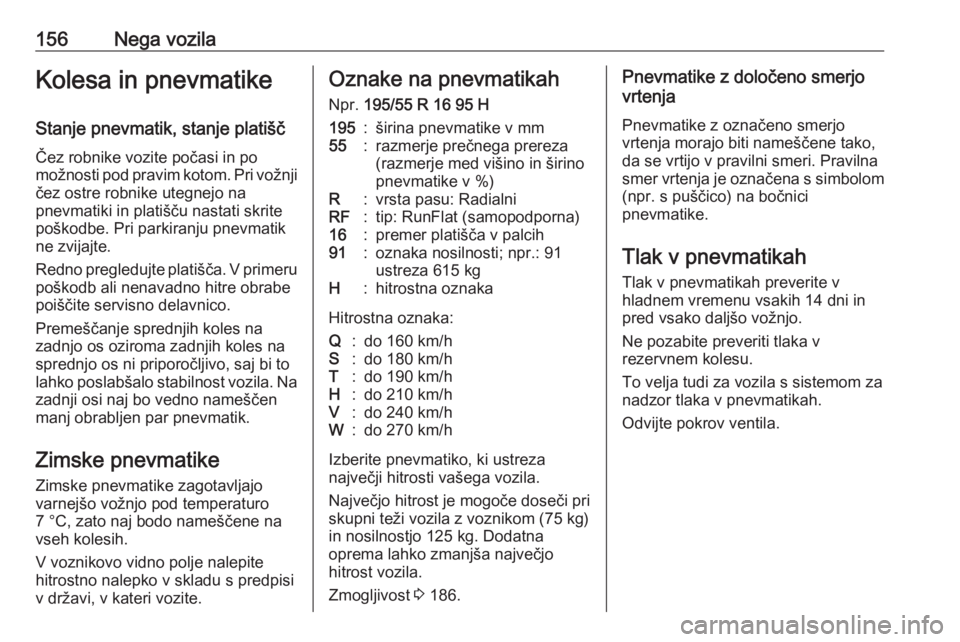

156Nega vozilaKolesa in pnevmatikeStanje pnevmatik, stanje platiščČez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Premeščanje sprednjih koles na
zadnjo os oziroma zadnjih koles na
sprednjo os ni priporočljivo, saj bi to
lahko poslabšalo stabilnost vozila. Na
zadnji osi naj bo vedno nameščen
manj obrabljen par pnevmatik.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °С, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.Oznake na pnevmatikah
Npr. 195/55 R 16 95 H195:širina pnevmatike v mm55:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih91:oznaka nosilnosti; npr.: 91
ustreza 615 kgH:hitrostna oznaka
Hitrostna oznaka:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vašega vozila.
Največjo hitrost je mogoče doseči pri
skupni teži vozila z voznikom (75 kg)
in nosilnostjo 125 kg. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Zmogljivost 3 186.
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike z označeno smerjo
vrtenja morajo biti nameščene tako,
da se vrtijo v pravilni smeri. Pravilna
smer vrtenja je označena s simbolom (npr. s puščico) na bočnici
pnevmatike.
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo.
Ne pozabite preveriti tlaka v
rezervnem kolesu.
To velja tudi za vozila s sistemom za
nadzor tlaka v pnevmatikah.
Odvijte pokrov ventila.

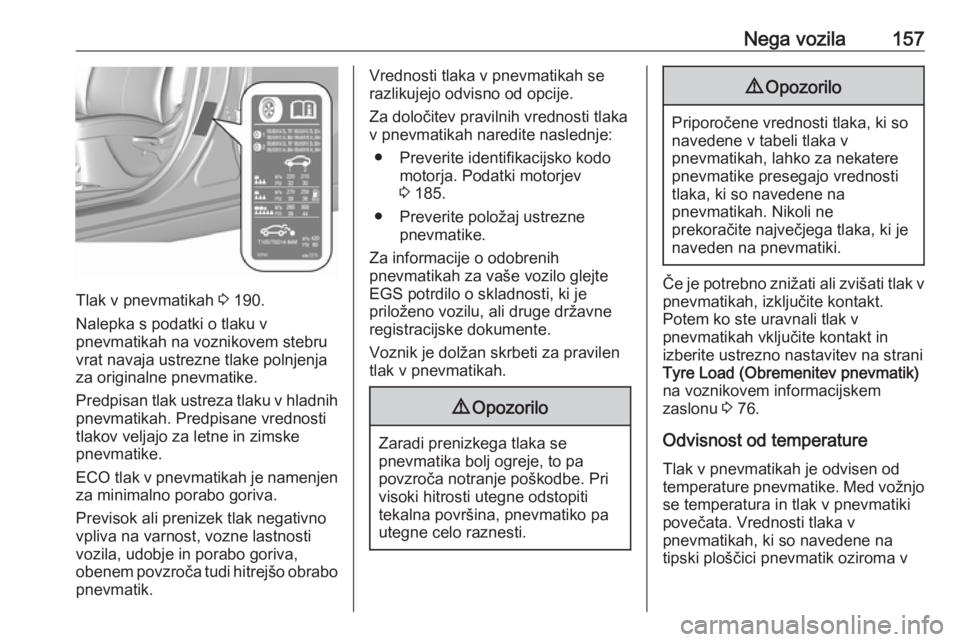

Nega vozila157
Tlak v pnevmatikah 3 190.
Nalepka s podatki o tlaku v
pnevmatikah na voznikovem stebru vrat navaja ustrezne tlake polnjenja
za originalne pnevmatike.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
ECO tlak v pnevmatikah je namenjen za minimalno porabo goriva.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo
pnevmatik.
Vrednosti tlaka v pnevmatikah se
razlikujejo odvisno od opcije.
Za določitev pravilnih vrednosti tlaka
v pnevmatikah naredite naslednje:
● Preverite identifikacijsko kodo motorja. Podatki motorjev
3 185.
● Preverite položaj ustrezne pnevmatike.
Za informacije o odobrenih
pnevmatikah za vaše vozilo glejte
EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
9 Opozorilo
Priporočene vrednosti tlaka, ki so
navedene v tabeli tlaka v
pnevmatikah, lahko za nekatere
pnevmatike presegajo vrednosti
tlaka, ki so navedene na
pnevmatikah. Nikoli ne
prekoračite največjega tlaka, ki je
naveden na pnevmatiki.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Potem ko ste uravnali tlak v
pnevmatikah vključite kontakt in
izberite ustrezno nastavitev na strani
Tyre Load (Obremenitev pnevmatik)
na voznikovem informacijskem
zaslonu 3 76.
Odvisnost od temperature Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo
se temperatura in tlak v pnevmatiki
povečata. Vrednosti tlaka v
pnevmatikah, ki so navedene na
tipski ploščici pnevmatik oziroma v

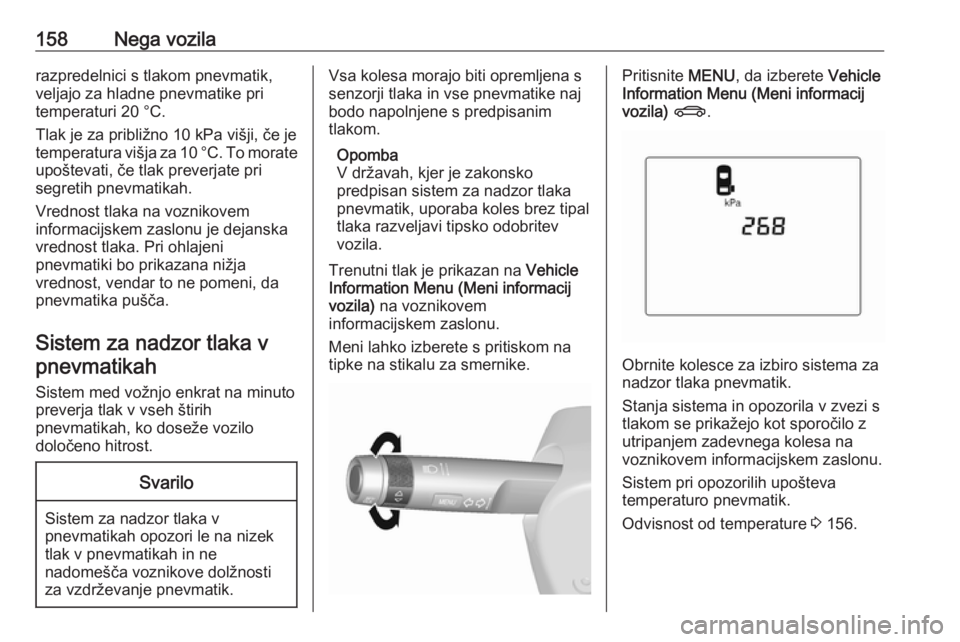

158Nega vozilarazpredelnici s tlakom pnevmatik,
veljajo za hladne pnevmatike pri
temperaturi 20 °C.
Tlak je za približno 10 kPa višji, če je
temperatura višja za 10 °C. To morate upoštevati, če tlak preverjate pri
segretih pnevmatikah.
Vrednost tlaka na voznikovem
informacijskem zaslonu je dejanska
vrednost tlaka. Pri ohlajeni
pnevmatiki bo prikazana nižja
vrednost, vendar to ne pomeni, da
pnevmatika pušča.
Sistem za nadzor tlaka v pnevmatikah
Sistem med vožnjo enkrat na minuto
preverja tlak v vseh štirih
pnevmatikah, ko doseže vozilo
določeno hitrost.Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori le na nizek
tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi tipsko odobritev
vozila.
Trenutni tlak je prikazan na Vehicle
Information Menu (Meni informacij
vozila) na voznikovem
informacijskem zaslonu.
Meni lahko izberete s pritiskom na
tipke na stikalu za smernike.Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij vozila) X .
Obrnite kolesce za izbiro sistema za
nadzor tlaka pnevmatik.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo z
utripanjem zadevnega kolesa na
voznikovem informacijskem zaslonu.
Sistem pri opozorilih upošteva
temperaturo pnevmatik.
Odvisnost od temperature 3 156.
