2017 OPEL KARL Uporabniški priročnik

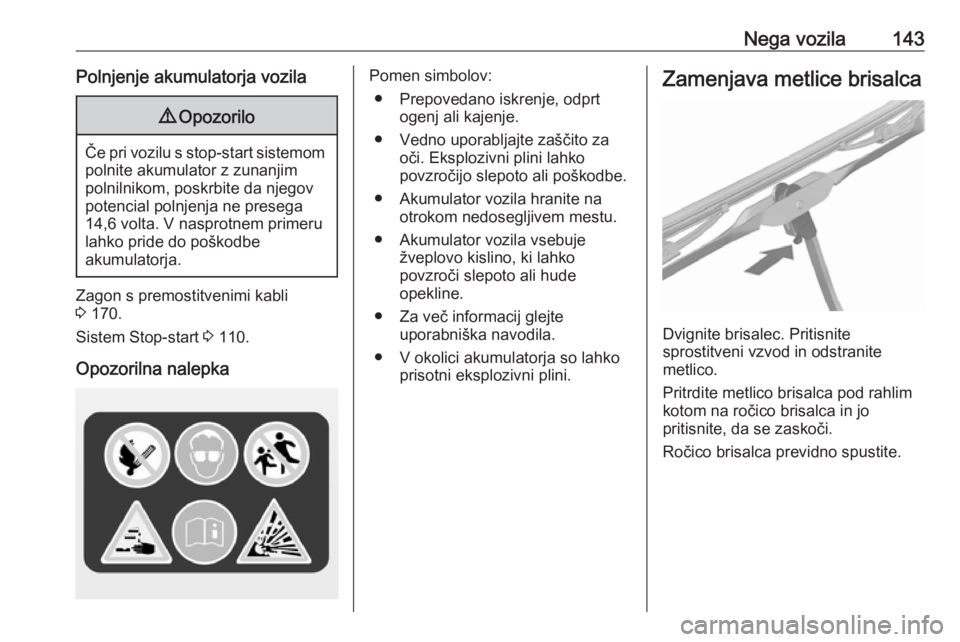

Nega vozila143Polnjenje akumulatorja vozila9Opozorilo
Če pri vozilu s stop-start sistemom
polnite akumulator z zunanjim
polnilnikom, poskrbite da njegov
potencial polnjenja ne presega
14,6 volta. V nasprotnem primeru
lahko pride do poškodbe
akumulatorja.
Zagon s premostitvenimi kabli
3 170.
Sistem Stop-start 3 110.
Opozorilna nalepka
Pomen simbolov: ● Prepovedano iskrenje, odprt ogenj ali kajenje.
● Vedno uporabljajte zaščito za oči. Eksplozivni plini lahko
povzročijo slepoto ali poškodbe.
● Akumulator vozila hranite na otrokom nedosegljivem mestu.
● Akumulator vozila vsebuje žveplovo kislino, ki lahko
povzroči slepoto ali hude
opekline.
● Za več informacij glejte uporabniška navodila.
● V okolici akumulatorja so lahko prisotni eksplozivni plini.Zamenjava metlice brisalca
Dvignite brisalec. Pritisnite
sprostitveni vzvod in odstranite
metlico.
Pritrdite metlico brisalca pod rahlim kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.

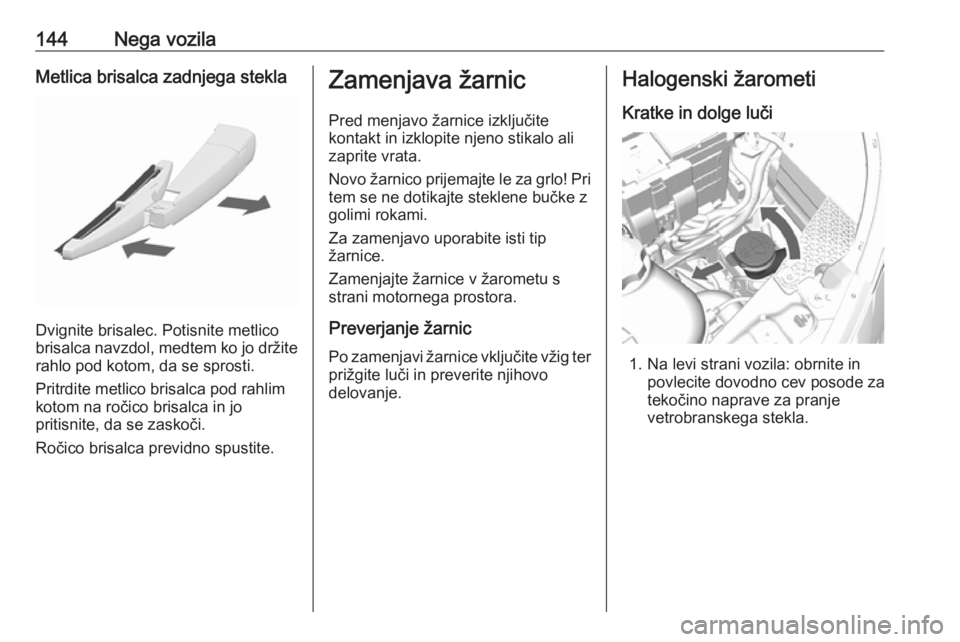

144Nega vozilaMetlica brisalca zadnjega stekla
Dvignite brisalec. Potisnite metlico
brisalca navzdol, medtem ko jo držite rahlo pod kotom, da se sprosti.
Pritrdite metlico brisalca pod rahlim
kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.
Zamenjava žarnic
Pred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo! Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnicPo zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.Halogenski žarometi
Kratke in dolge luči
1. Na levi strani vozila: obrnite in povlecite dovodno cev posode za
tekočino naprave za pranje vetrobranskega stekla.

Nega vozila145

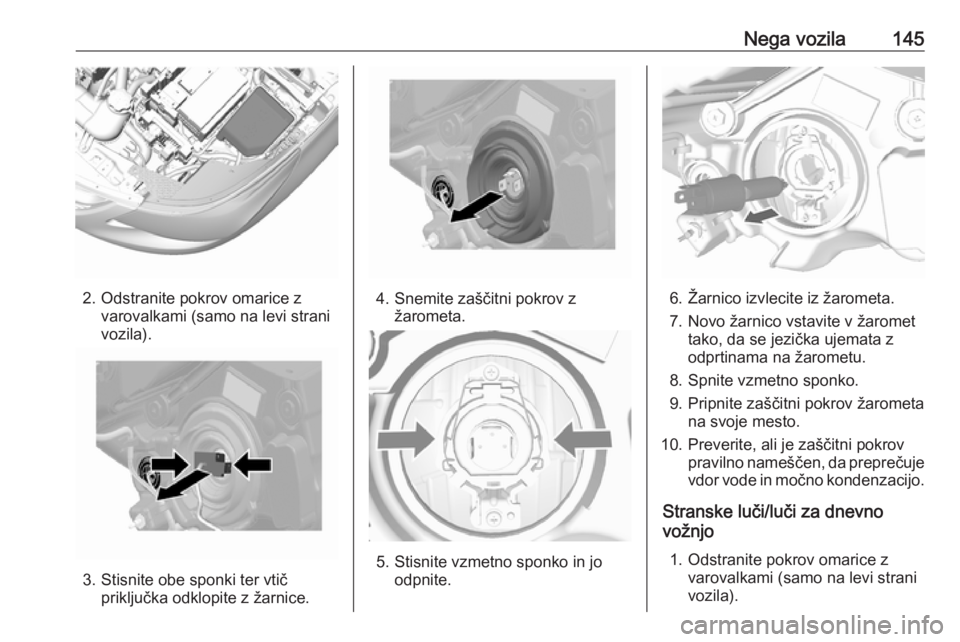

2. Odstranite pokrov omarice zvarovalkami (samo na levi stranivozila).
3. Stisnite obe sponki ter vtič priključka odklopite z žarnice.
4. Snemite zaščitni pokrov zžarometa.
5. Stisnite vzmetno sponko in jo odpnite.
6. Žarnico izvlecite iz žarometa.
7. Novo žarnico vstavite v žaromet tako, da se jezička ujemata z
odprtinama na žarometu.
8. Spnite vzmetno sponko.
9. Pripnite zaščitni pokrov žarometa na svoje mesto.
10. Preverite, ali je zaščitni pokrov pravilno nameščen, da preprečuje
vdor vode in močno kondenzacijo.
Stranske luči/luči za dnevno
vožnjo
1. Odstranite pokrov omarice z varovalkami (samo na levi stranivozila).

146Nega vozila
2.Obrnite držalo žarnice v levo in ga
odstranite.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Stranska luč/kratka luč za dnevno
vožnjo s svetlečimi diodami
Stranske in kratke luči za dnevno
vožnjo so sestavljene iz svetlečih
diod, ki jih ni mogoče zamenjati. V
primeru okvare LED diod se obrnite
na servisno delavnico.
Meglenke1. Obrnite kolo on odstranite dve potisni matici, ki sta na zunanji
strani blatnika.
2. Električni priključek odklopite iz držala žarnice.
3. Sklop žarnice odvijte v levo in ga povlecite naravnost navzven.
4. Nov sklop žarnice vstavite naravnost v ohišje žarometa in ga
obrnite v desno.
5. Znova priključite električni priključek.

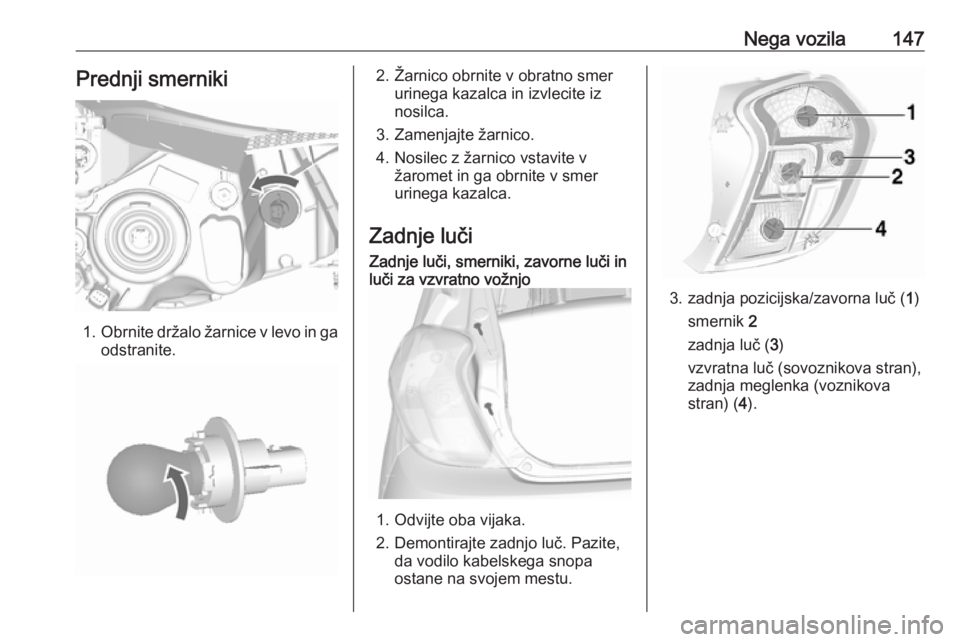

Nega vozila147Prednji smerniki
1.Obrnite držalo žarnice v levo in ga
odstranite.
2. Žarnico obrnite v obratno smer urinega kazalca in izvlecite iz
nosilca.
3. Zamenjajte žarnico.
4. Nosilec z žarnico vstavite v žaromet in ga obrnite v smer
urinega kazalca.
Zadnje lučiZadnje luči, smerniki, zavorne luči in
luči za vzvratno vožnjo
1. Odvijte oba vijaka.
2. Demontirajte zadnjo luč. Pazite, da vodilo kabelskega snopa
ostane na svojem mestu.
3. zadnja pozicijska/zavorna luč ( 1)
smernik 2
zadnja luč ( 3)
vzvratna luč (sovoznikova stran),
zadnja meglenka (voznikova
stran) ( 4).

148Nega vozila

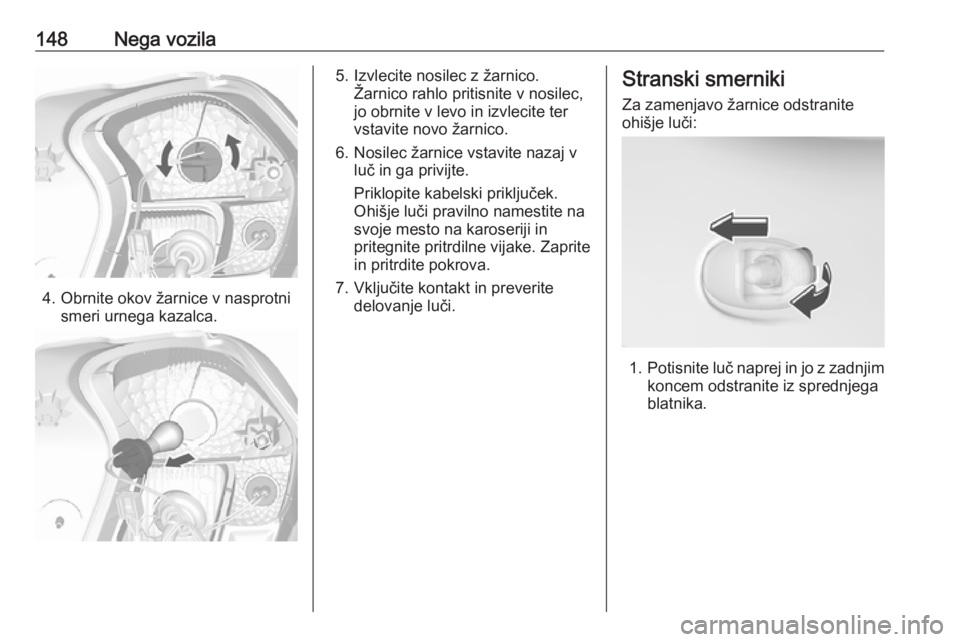

4. Obrnite okov žarnice v nasprotnismeri urnega kazalca.
5. Izvlecite nosilec z žarnico.Žarnico rahlo pritisnite v nosilec,
jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
6. Nosilec žarnice vstavite nazaj v luč in ga privijte.
Priklopite kabelski priključek.
Ohišje luči pravilno namestite na
svoje mesto na karoseriji in
pritegnite pritrdilne vijake. Zaprite
in pritrdite pokrova.
7. Vključite kontakt in preverite delovanje luči.Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč naprej in jo z zadnjim
koncem odstranite iz sprednjega
blatnika.

Nega vozila149

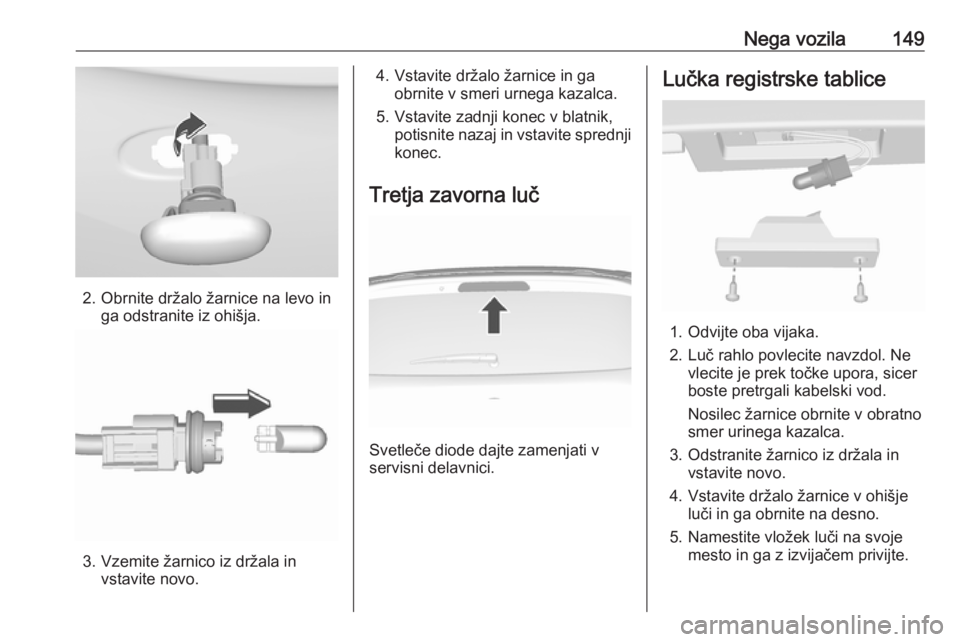

2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite zadnji konec v blatnik, potisnite nazaj in vstavite sprednjikonec.
Tretja zavorna luč
Svetleče diode dajte zamenjati v
servisni delavnici.
Lučka registrske tablice
1. Odvijte oba vijaka.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
Nosilec žarnice obrnite v obratno
smer urinega kazalca.
3. Odstranite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
5. Namestite vložek luči na svoje mesto in ga z izvijačem privijte.

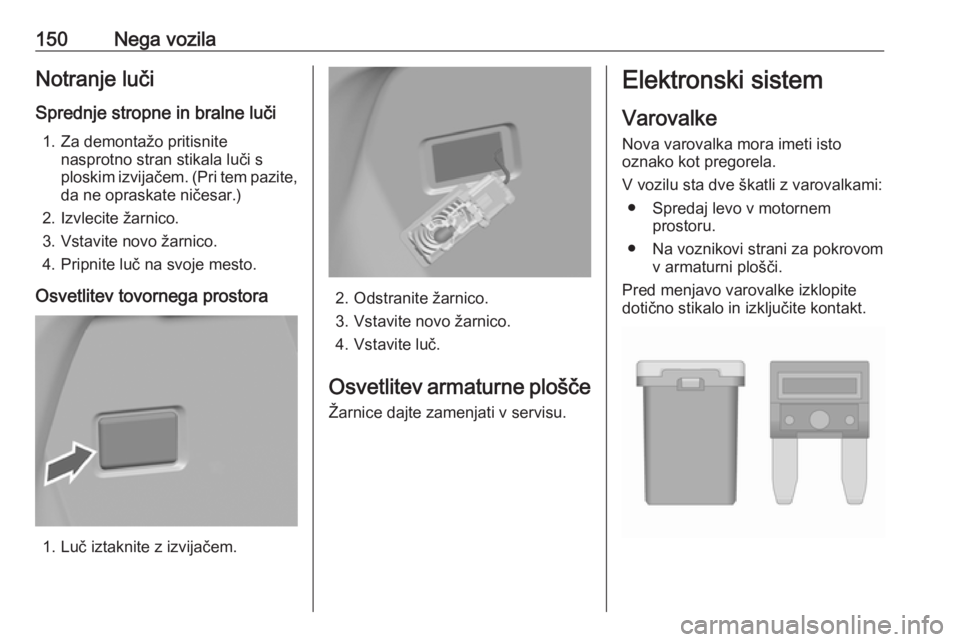

150Nega vozilaNotranje lučiSprednje stropne in bralne luči 1. Za demontažo pritisnite nasprotno stran stikala luči s
ploskim izvijačem. (Pri tem pazite, da ne opraskate ničesar.)
2. Izvlecite žarnico.
3. Vstavite novo žarnico.
4. Pripnite luč na svoje mesto.
Osvetlitev tovornega prostora
1. Luč iztaknite z izvijačem.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev armaturne plošče Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● Spredaj levo v motornem prostoru.
● Na voznikovi strani za pokrovom v armaturni plošči.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
