Rijden en bediening217
Vanwege de hoge positie van de
camera is, bij wijze van leidraad voor
de positie, de achterbumper op het
display zichtbaar.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐
ding zijn geprojecteerd om de afstand tot de getoonde objecten te kunnenbepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
De functie kan in het menu Persoon‐
lijke instellingen op het Colour-Info-
Display worden uitgeschakeld.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.
Persoonlijke instellingen 3 125.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Deactivering
De camera wordt gedeactiveerd
wanneer een bepaalde snelheid voor‐ uit wordt overschreden of als de
achteruitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in het
menu Persoonlijke instellingen op het
Colour-Info-Display in- of uitschake‐
len.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.
Persoonlijke instellingen 3 125.
Storing
Storingsmeldingen worden weerge‐ geven met een 9 op de bovenste
regel van het Info-Display.

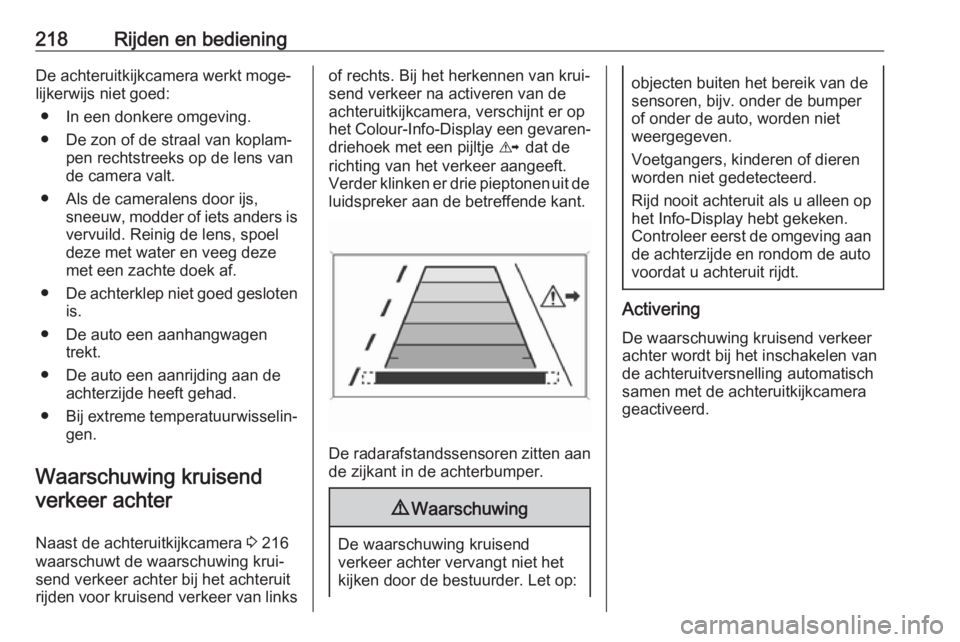

218Rijden en bedieningDe achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lens vande camera valt.
● Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel
deze met water en veeg deze
met een zachte doek af.
● De achterklep niet goed gesloten
is.
● De auto een aanhangwagen trekt.
● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Waarschuwing kruisend verkeer achter
Naast de achteruitkijkcamera 3 216
waarschuwt de waarschuwing krui‐
send verkeer achter bij het achteruit
rijden voor kruisend verkeer van linksof rechts. Bij het herkennen van krui‐
send verkeer na activeren van de
achteruitkijkcamera, verschijnt er op
het Colour-Info-Display een gevaren‐
driehoek met een pijltje K dat de
richting van het verkeer aangeeft.
Verder klinken er drie pieptonen uit de luidspreker aan de betreffende kant.
De radarafstandssensoren zitten aan
de zijkant in de achterbumper.
9 Waarschuwing
De waarschuwing kruisend
verkeer achter vervangt niet het
kijken door de bestuurder. Let op:
objecten buiten het bereik van de
sensoren, bijv. onder de bumper
of onder de auto, worden niet
weergegeven.
Voetgangers, kinderen of dieren
worden niet gedetecteerd.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De waarschuwing kruisend verkeer
achter wordt bij het inschakelen van
de achteruitversnelling automatisch samen met de achteruitkijkcamera
geactiveerd.

Rijden en bediening219Detectiezones
De systeemsensoren bestrijken een
zone van ongeveer 20 meter links of
rechts achter de auto.
Deactivering De waarschuwing kruisend verkeer
achter wordt gedeactiveerd bij het
overschrijden van een bepaalde snel‐
heid voorwaarts of als de achteruit‐
versnelling gedurende ongeveer
10 seconden niet wordt ingeschakeld.
U kunt de waarschuwing voor krui‐
send verkeer achter in het menu
Persoonlijke instellingen op het
Colour-Info-Display in- of uitschake‐
len.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.
Persoonlijke instellingen 3 125.
Storing
Het systeem werkt wellicht niet goed
wanneer:
● Sensoren door ijs, sneeuw, modder of iets anders bedekt
zijn.
● De auto een aanhangwagen trekt.
● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.Verkeersbordherkenning
Werking Het verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Centre.
Verkeersborden die worden herkend, zijn:
Verkeersborden met beperkingen en
geen doorgang ● maximumsnelheid
● inhaalverbod
● einde maximumsnelheid
● einde inhaalverbodVerkeersborden
Begin en einde van:
● stadsregio's (landspecifiek)
● snelwegen

Verzorging van de auto259Zekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los, til het op en
verwijder het.
Nr.Stroomkring1Transmissieregelmodule2Motorregelmodule3–4–5Ontsteking/transmissieregelmo‐
dule/motorregelmodule6Voorruitwissers7–8Brandstofinspuiting/ontste‐
kingssysteem9Brandstofinspuiting/ontste‐
kingssysteem10Motorregelmodule11Lambdasonde12Startmotor13Sensor gasklepverwarming14Verlichting15Achterruitwisser16Vacuümpomp/luchtmassa‐
meter/water-in-brandstof‐
sensor/gelijkstroomomvormer

260Verzorging van de autoNr.Stroomkring17Extra achterlichten (type B)18Adaptief rijlicht (AFL)19Adaptief rijlicht (AFL)20Brandstofpomp21Elektrische ruitbediening
achterin22ABS23Variabele stuurbekrachtiging24Elektrische ruitbediening voorin25Elektrische aansluitingen
(type A)
Extra achterlichten (type B)26ABS27Elektrische handrem28Verwarmbare achterruit29Elektr. stoelverstelling links30Elektr. stoelverstelling rechts31Airconditioning32Carrosserieregelmodule33Verwarmde voorstoelenNr.Stroomkring34Zonnedak (type A)
Achterklepvergrendeling
(type B)35Infotainmentsysteem (type A)
Achterklepvergrendeling
(type B)36–37Grootlicht rechts38Grootlicht links39–40–41Vacuümpomp42Koelventilator43Accu/gelijkstroomomvormer
(alleen bij auto's met een Stop/
Start-systeem)44Koplampsproeiers45Koelventilator46Klem 87/hoofdrelais47Lambdasonde48MistlampenNr.Stroomkring49Dimlicht rechts50Dimlicht links51Claxon52Ontsteking53Ontsteking/geventileerde voor‐
stoelen54Ontsteking55Elektrisch bediende ruiten/
inklapbare spiegels56Voorruitsproeiers57–58–59Dieselverwarming/emissiere‐
gelsysteem60Spiegelverwarming61Spiegelverwarming62Verwarmd stuurwiel (alleen
auto's zonder zekeringhouder in
bagageruimte)63Achterruitsensor64Adaptief rijlicht (AFL)

Verzorging van de auto261Nr.Stroomkring65Extra pomp (alleen bij auto's met
Stop/Start-systeem)66Achterruitsproeier67Regelmodule brandstofsysteem68–69Accusensor70Regensensor71Accusensor
Sluit de klep van de zekeringhouder
na het vervangen van doorgebrande
zekeringen en klik deze dicht.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er
storingen optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het
opbergvak in het instrumentenbord.
Open het opbergvak, druk de borglip‐
pen in, klap het opbergvak omlaag en
verwijder het.
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.

Verzorging van de auto267Afhankelijkheid van temperatuurDe bandenspanning hangt af van de
temperatuur van de band. Onderweg
lopen de temperatuur en de spanning van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op
het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de
bandenspanning van alle vier de
banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, wordt de typegoedkeuring van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
Selecteer de pagina
Bandenspanningcontrole in het menu
Info op het Driver Information Center
3 114.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden
samen met het betreffende wiel
aangegeven in een bericht op het Driver Information Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur van de band.
Afhankelijkheid van temperatuur
3 265.

268Verzorging van de autoBij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 111.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐ waarden 3 307.
Na het op spanning brengen moet u wellicht een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 123.
Schakel het contact uit wanneer de bandenspanning moet worden
verhoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteemwerkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem in werking.
Gebruik van in de handel verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐
controlesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Vervang bij opschroefde senso‐
ren het ventiel en de keerring, bij opgeklikte sensoren de complete
ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto3 307 en selecteer de betreffende
instelling op de pagina
Draagvermogen band in het menu
Instellingen op het Driver Information
Center 3 114. Deze instelling is de
referentiewaarde voor waarschuwin‐ gen over de bandenspanning.
Het menu Draagvermogen band
verschijnt alleen als de auto stilstaat en de handrem aangetrokken is. Bijauto's met automatische versnel‐
lingsbak moet de keuzehendel op P
staan.
