2017 OPEL CORSA Uživatelská příručka (in Czech)

Sedadla, zádržné prvky55Dětské zádržné systémyISOFIX
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Polohy dětských zádržných systémů
ISOFIX specifické pro vozidlo jsou
označeny v tabulce IL.
Vozidlo je vybaveno vodítky
v opěradlech pro montáž dětských
zádržných systémů.
Dětské zádržné systémy ISOFIX
na zadních sedadlechUpevňovací držáky ISOFIX na
zadních sedadlech jsou označeny logem ISOFIX na opěradlech.
Před montáží dětského zádržného systému otevřete krytky na vodítkách.
Po demontáži dětského zádržného
systému krytky zavřete.
Dětské zádržné systémy ISOFIX
na předních sedadlech
Dětský zádržný systém umístěte
doprostřed sedačky a zatlačte jej
směrem dozadu. Ujistěte se, že je
dětský zádržný systém správně
zajištěn.
Top-tether upevňovací
poutka
Kromě upevnění ISOFIX upevněte popruh horního uchycení
k upevňovací poutkům pro uchycení
horními popruhy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
označeny v tabulce IUF.
Upevňovací poutka Top-tether na zadních sedadlech
Vozidlo je vybaveno dvěma
upevňovacími oky na zadní straně
zadních sedadel.
Upevňovací poutka pro uchycení
horními popruhy jsou označeny
symbolem : dětské sedačky.

56Sedadla, zádržné prvky
Upevňovací poutko Top-tether na
předním sedadle
Další upevňovací bod je umístěn na
kolejnici předního sedadla v prostoru
nohou cestujících na zadních
sedadlech.

Úložné prostory57Úložné prostoryÚložné schránky..........................57
Odkládací schránka v palubní desce ........................................ 57
Držáky nápojů ........................... 57
Přední odkládací schránka ........58
Úložný prostor pod sedadlem ....59
Zadní nosný systém ..................59
Zavazadlový prostor ....................68
Kryt nákladového prostoru ........69
Kryt zadního úložného prostoru pod podlahou ........................... 71
Poutací oka ............................... 72
Výstražný trojúhelník .................72
Lékárnička ................................. 73
Systém střešních nosičů ..............73
Střešní nosič .............................. 73
Informace o nakládání .................74Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.

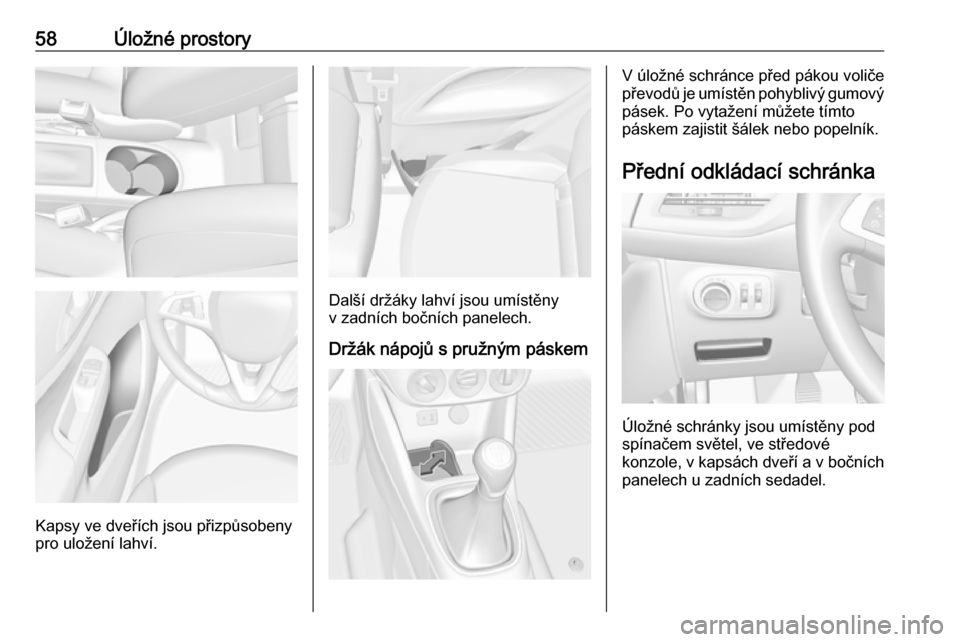

Odkládací schránka
v palubní desce
Odkládací schránku v palubní desce
otevřete zatažením za páčku.
Odkládací schránka v palubní desce
je vybavena držákem mincí
a adaptéru klíče pro pojistné šrouby
kol.
Pokud je vozidlo v pohybu, schránka
v palubní desce musí být uzavřena.
Držáky nápojů
Držáky nápojů se nacházejí ve
středové konzole.

58Úložné prostory
Kapsy ve dveřích jsou přizpůsobeny
pro uložení lahví.
Další držáky lahví jsou umístěny v zadních bočních panelech.
Držák nápojů s pružným páskem
V úložné schránce před pákou voliče
převodů je umístěn pohyblivý gumový
pásek. Po vytažení můžete tímto
páskem zajistit šálek nebo popelník.
Přední odkládací schránka
Úložné schránky jsou umístěny pod
spínačem světel, ve středové
konzole, v kapsách dveří a v bočních
panelech u zadních sedadel.

Úložné prostory59Úložný prostor pod
sedadlem
Zvedněte u vybraného okraje
a vytáhněte ven. Maximální zatížení:
1,5 kg. Pro zavření ho zatlačte dovnitř a zajistěte.
Zadní nosný systém
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění jízdních kol k výsuvnému nosiči, který je
integrován do podlahy vozidla.
Přeprava jiných předmětů není
povolena.
Maximální nosnost zadního nosného
systému je 40 kg. Maximální nosnost
na jízdní kolo je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,2 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, lze zadní nosný
systém zasunout zpět do podlahy
vozidla.
Na jízdních kolech nesmí být žádné předměty, které by se během
přepravy mohli uvolnit.Výstraha
Nepřipevňujte k nosičům na jízdní kola jízdní kola s klikami pedálů
z karbonu. Může dojít k poškození
jízdních kol.
Poznámky
Pokud jsou namontována koncová světla zadního nosného systému,
deaktivují se koncová světla vozidla.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí zůstat v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.

60Úložné prostory
Zatáhněte za uvolňovací páčku
směrem nahoru. Systém se uvolní
a bude se rychle pohybovat směrem
ven z nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Instalace koncových světel
Nejdříve z prohlubní vyjměte zadní
( 1 ) a poté přední ( 2) koncové světlo.

Úložné prostory61Otevřete držák světla na zadní straně
koncového světla tak, aby zaklesl.
Zatlačte upínací páčku dolů
a potlačte držák světla do uchycení
tak, aby držák zaklesl.
Proveďte tento postup pro obě
koncová světla.
Zkontrolujte pozici kabelu a světla
a ujistěte se, že jsou správně
umístěny a bezpečně zajištěny.
Zajištění zadního nosného
systému
Nejdříve otočte dozadu levou
blokovací páčku ( 1) a poté pravou
blokovací páčku ( 2), dokud se
nezastaví. Obě blokovací páčky musí směřovat dozadu, jinak nelze zaručit
bezpečnou funkčnost.
Poznámky
Zavřete výklopnou záď.

62Úložné prostoryVyklopení úchytů klik pedálů
Vyklopte nahoru jeden nebo oba
úchyty klik pedálů dokud se nezajistí
úhlopříčné podpěry.
Vyjměte upevňovací prvky klik pedálů z úchytů klik pedálů.
Přizpůsobení zadního nosného
systému jízdnímu kolu
Stlačte uvolňovací páčku a vytáhněte
úchyty kol.
Zatlačte na uvolňovací páčku na
upevňovacích popruzích a sejměte
upevňovací popruhy.
