2017 OPEL CORSA Uporabniški priročnik

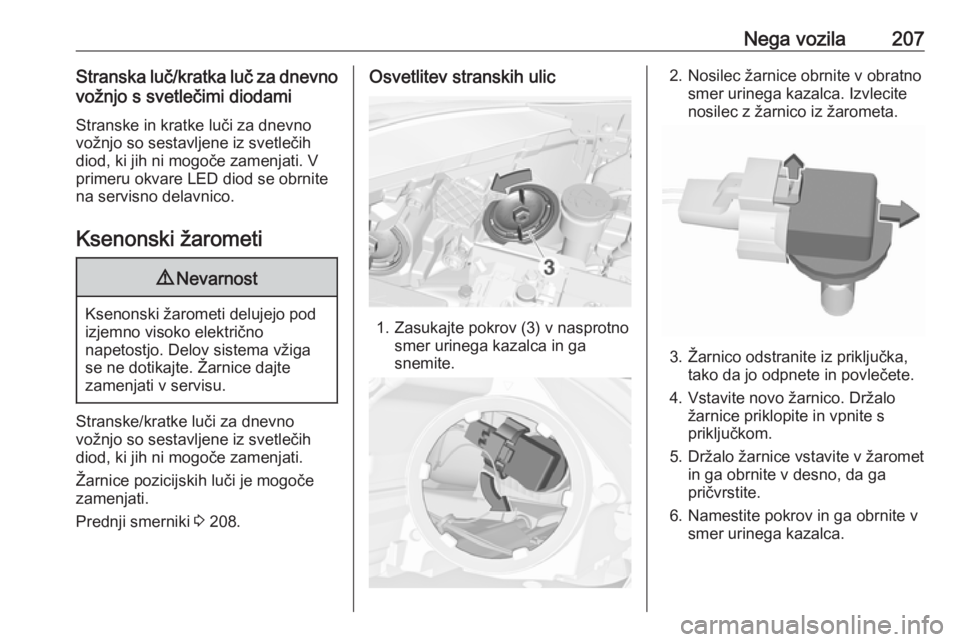

Nega vozila207Stranska luč/kratka luč za dnevnovožnjo s svetlečimi diodami
Stranske in kratke luči za dnevno
vožnjo so sestavljene iz svetlečih
diod, ki jih ni mogoče zamenjati. V
primeru okvare LED diod se obrnite
na servisno delavnico.
Ksenonski žarometi9 Nevarnost
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Stranske/kratke luči za dnevno
vožnjo so sestavljene iz svetlečih diod, ki jih ni mogoče zamenjati.
Žarnice pozicijskih luči je mogoče
zamenjati.
Prednji smerniki 3 208.
Osvetlitev stranskih ulic
1. Zasukajte pokrov (3) v nasprotno
smer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico odstranite iz priključka, tako da jo odpnete in povlečete.
4. Vstavite novo žarnico. Držalo žarnice priklopite in vpnite s
priključkom.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno, da ga
pričvrstite.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

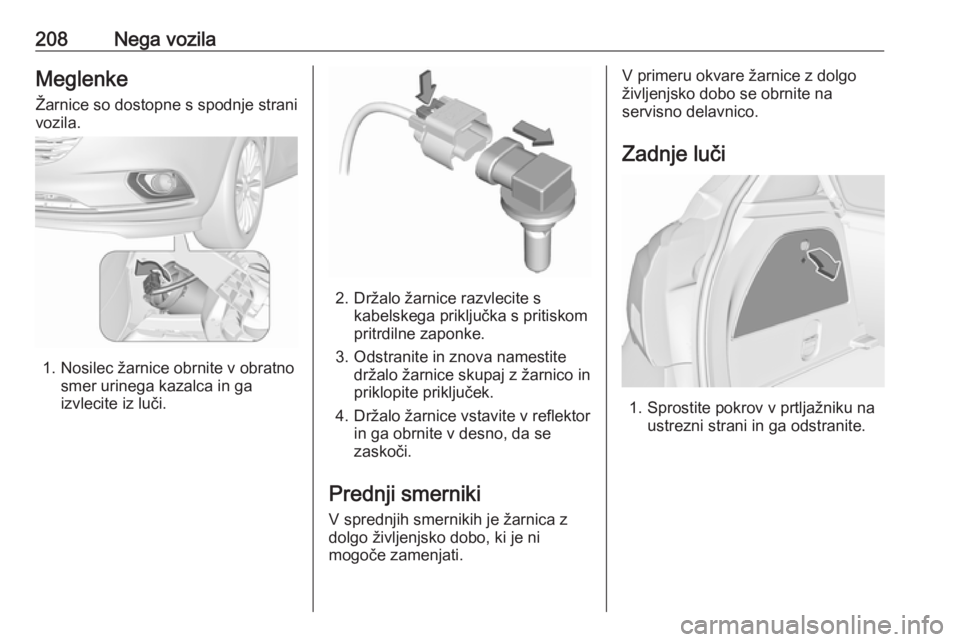

208Nega vozilaMeglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Prednji smerniki
V sprednjih smernikih je žarnica z
dolgo življenjsko dobo, ki je ni
mogoče zamenjati.
V primeru okvare žarnice z dolgo
življenjsko dobo se obrnite na
servisno delavnico.
Zadnje luči
1. Sprostite pokrov v prtljažniku na ustrezni strani in ga odstranite.

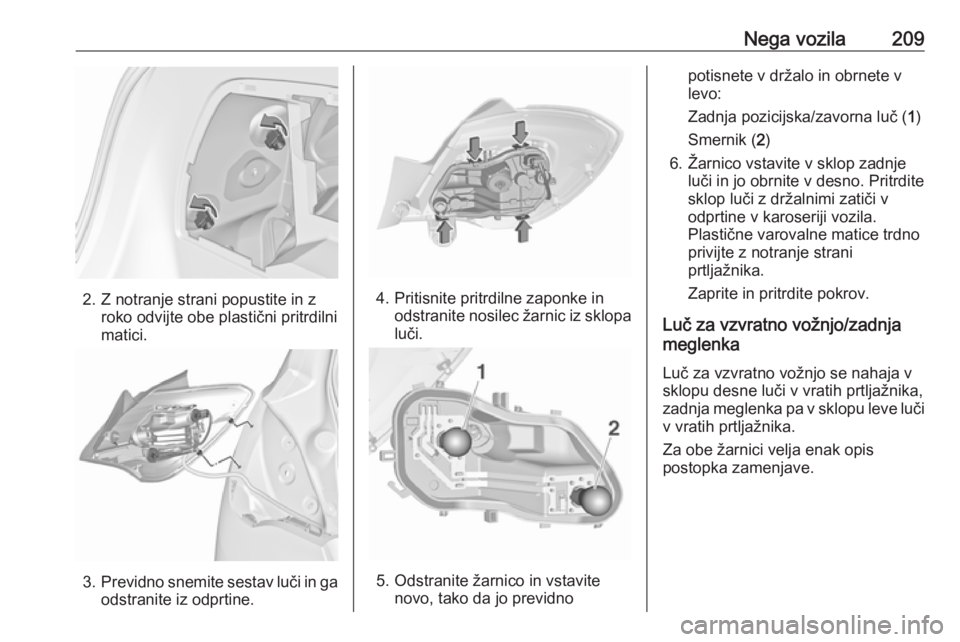

Nega vozila209
2. Z notranje strani popustite in zroko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Pritisnite pritrdilne zaponke in odstranite nosilec žarnic iz sklopaluči.
5. Odstranite žarnico in vstavite novo, tako da jo previdno
potisnete v držalo in obrnete v
levo:
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
6. Žarnico vstavite v sklop zadnje luči in jo obrnite v desno. Pritrdite
sklop luči z držalnimi zatiči v
odprtine v karoseriji vozila.
Plastične varovalne matice trdno
privijte z notranje strani
prtljažnika.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo/zadnja
meglenka
Luč za vzvratno vožnjo se nahaja v
sklopu desne luči v vratih prtljažnika,
zadnja meglenka pa v sklopu leve luči
v vratih prtljažnika.
Za obe žarnici velja enak opis
postopka zamenjave.

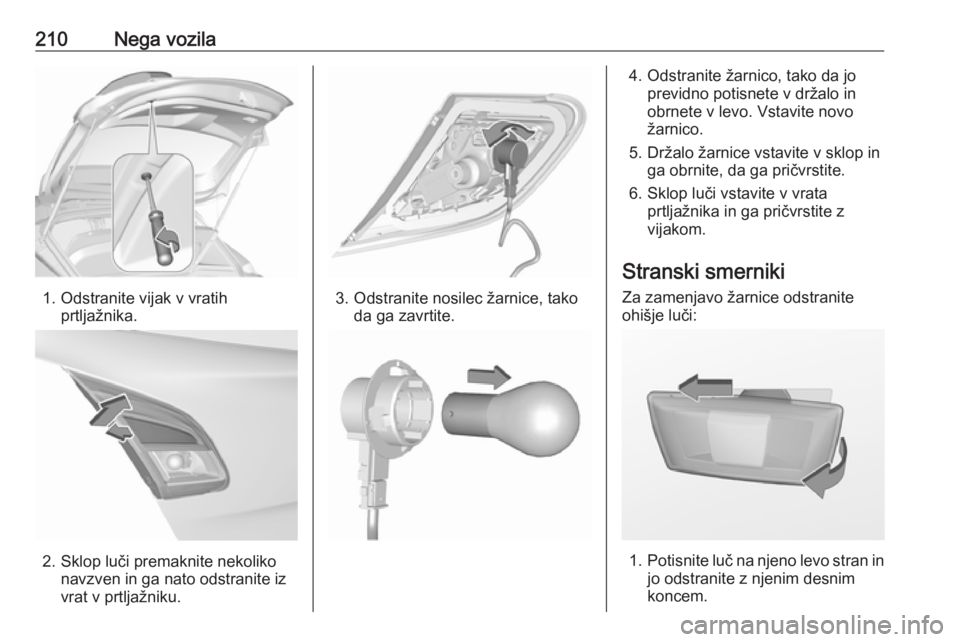

210Nega vozila
1. Odstranite vijak v vratihprtljažnika.
2. Sklop luči premaknite nekolikonavzven in ga nato odstranite iz
vrat v prtljažniku.
3. Odstranite nosilec žarnice, tako da ga zavrtite.
4. Odstranite žarnico, tako da jo previdno potisnete v držalo in
obrnete v levo. Vstavite novo
žarnico.
5. Držalo žarnice vstavite v sklop in ga obrnite, da ga pričvrstite.
6. Sklop luči vstavite v vrata prtljažnika in ga pričvrstite z
vijakom.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

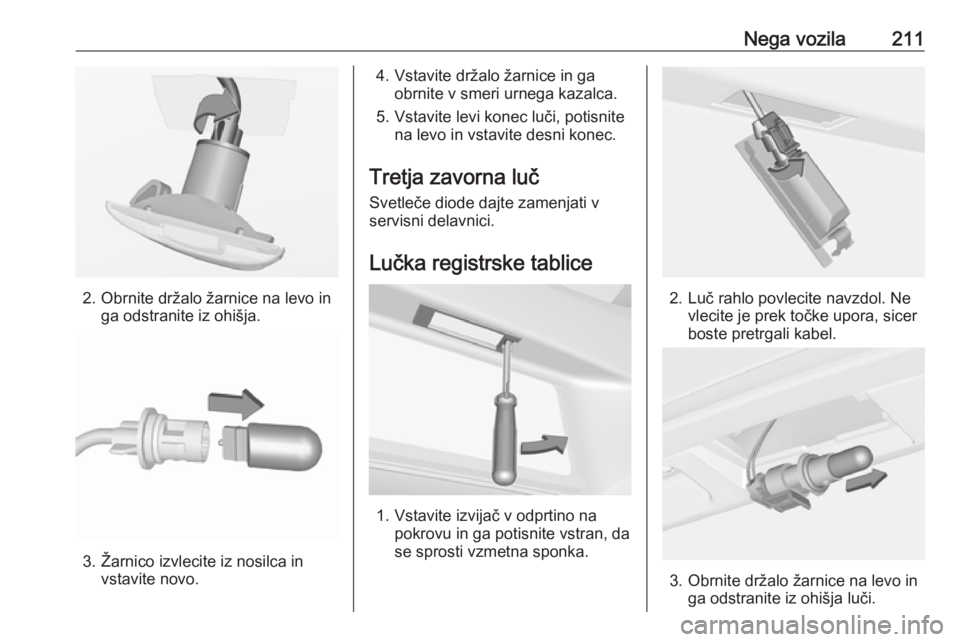

Nega vozila211
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Tretja zavorna luč
Svetleče diode dajte zamenjati v
servisni delavnici.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.

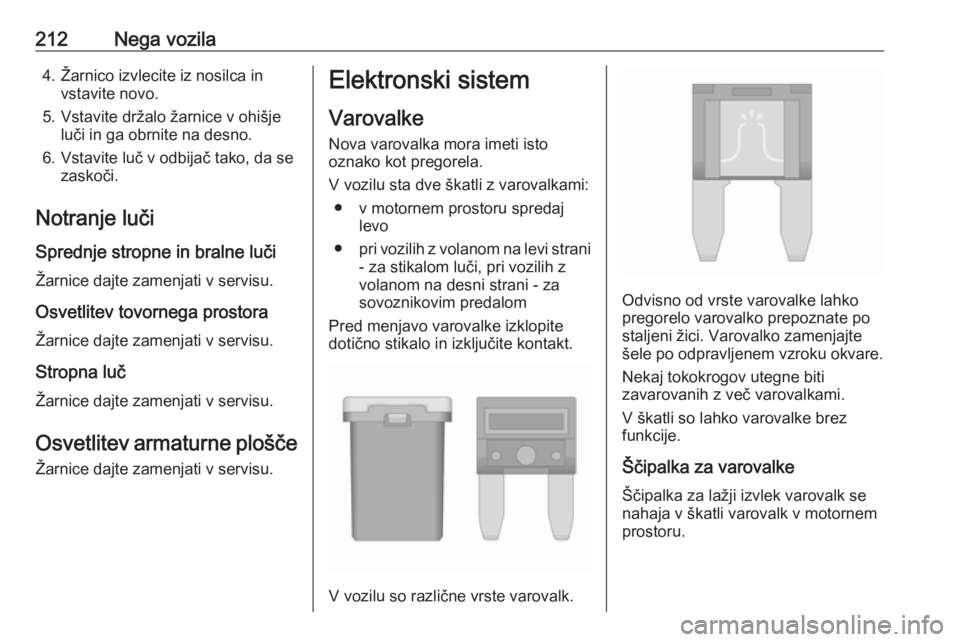

212Nega vozila4. Žarnico izvlecite iz nosilca invstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.
Stropna luč
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
- za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

Nega vozila213
Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

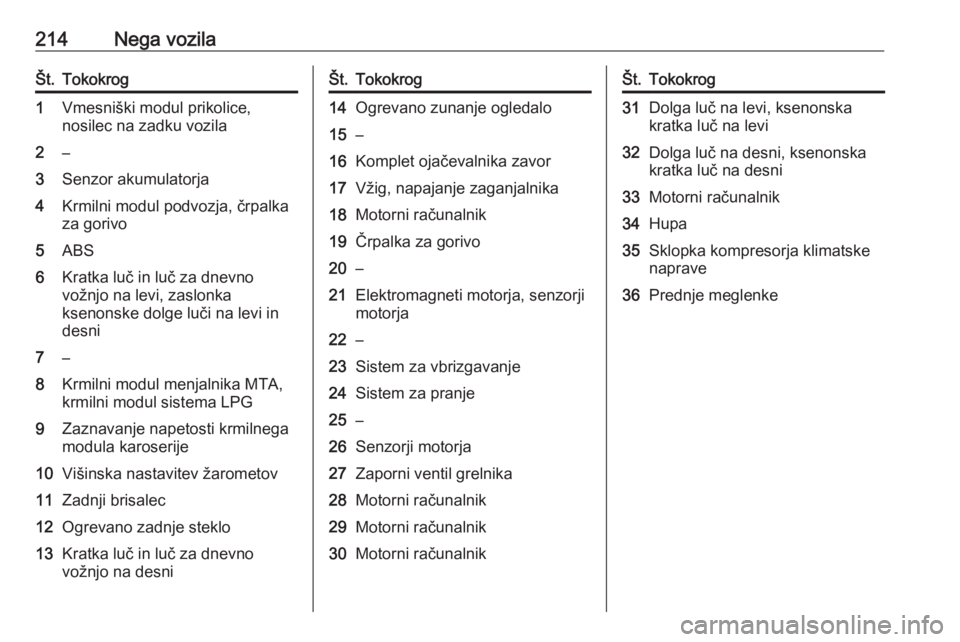

214Nega vozilaŠt.Tokokrog1Vmesniški modul prikolice,
nosilec na zadku vozila2–3Senzor akumulatorja4Krmilni modul podvozja, črpalka
za gorivo5ABS6Kratka luč in luč za dnevno
vožnjo na levi, zaslonka
ksenonske dolge luči na levi in
desni7–8Krmilni modul menjalnika MTA,
krmilni modul sistema LPG9Zaznavanje napetosti krmilnega
modula karoserije10Višinska nastavitev žarometov11Zadnji brisalec12Ogrevano zadnje steklo13Kratka luč in luč za dnevno
vožnjo na desniŠt.Tokokrog14Ogrevano zunanje ogledalo15–16Komplet ojačevalnika zavor17Vžig, napajanje zaganjalnika18Motorni računalnik19Črpalka za gorivo20–21Elektromagneti motorja, senzorji
motorja22–23Sistem za vbrizgavanje24Sistem za pranje25–26Senzorji motorja27Zaporni ventil grelnika28Motorni računalnik29Motorni računalnik30Motorni računalnikŠt.Tokokrog31Dolga luč na levi, ksenonska
kratka luč na levi32Dolga luč na desni, ksenonska
kratka luč na desni33Motorni računalnik34Hupa35Sklopka kompresorja klimatske
naprave36Prednje meglenke
