2017 OPEL COMBO Uporabniški priročnik

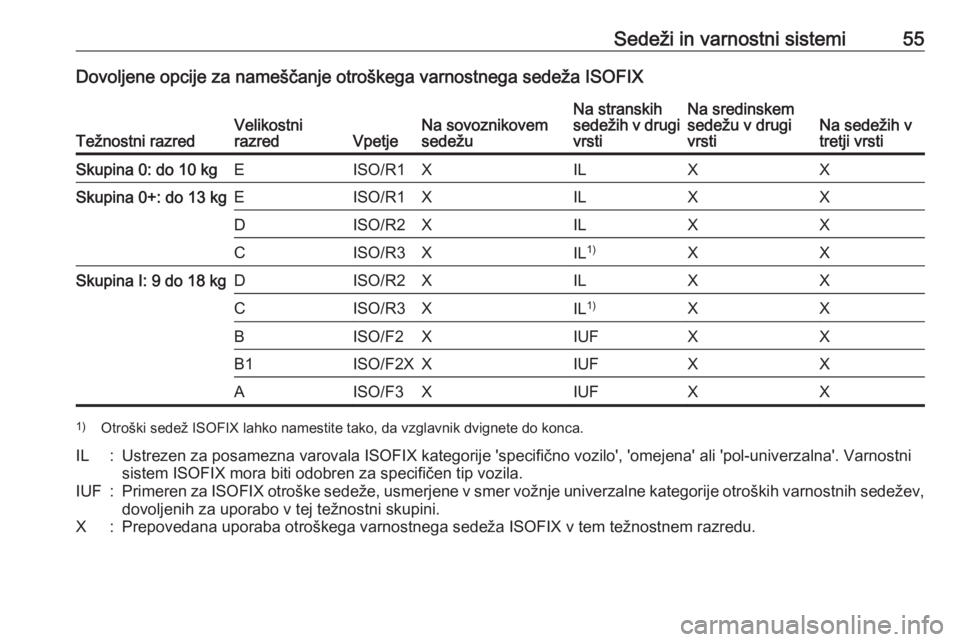

Sedeži in varnostni sistemi55Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
Težnostni razredVelikostni
razredVpetjeNa sovoznikovem
sedežuNa stranskih
sedežih v drugi
vrstiNa sredinskem
sedežu v drugi
vrstiNa sedežih v
tretji vrstiSkupina 0: do 10 kgEISO/R1XILXXSkupina 0+: do 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXSkupina I: 9 do 18 kgDISO/R2XILXXCISO/R3XIL1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
Otroški sedež ISOFIX lahko namestite tako, da vzglavnik dvignete do konca.IL:Ustrezen za posamezna varovala ISOFIX kategorije 'specifično vozilo', 'omejena' ali 'pol-univerzalna'. Varnostni
sistem ISOFIX mora biti odobren za specifičen tip vozila.IUF:Primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X:Prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.

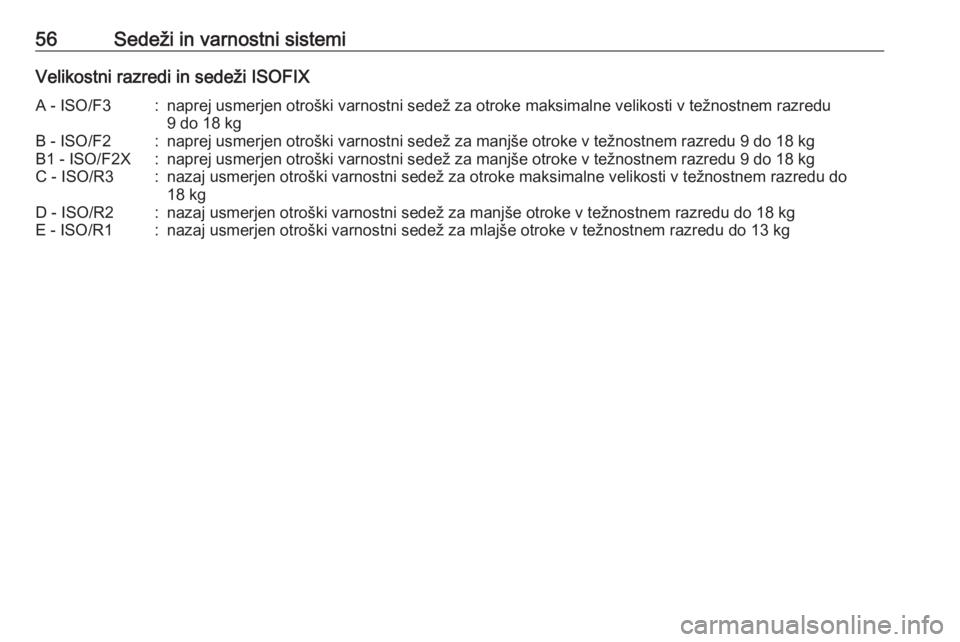

56Sedeži in varnostni sistemiVelikostni razredi in sedeži ISOFIXA - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg

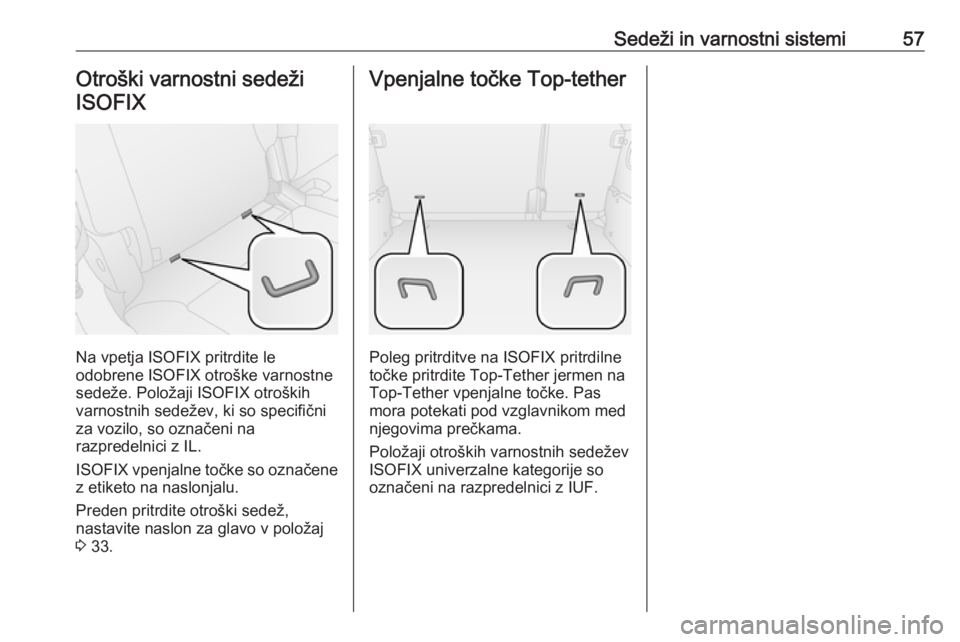

Sedeži in varnostni sistemi57Otroški varnostni sedežiISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z etiketo na naslonjalu.
Preden pritrdite otroški sedež,
nastavite naslon za glavo v položaj
3 33.
Vpenjalne točke Top-tether
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.

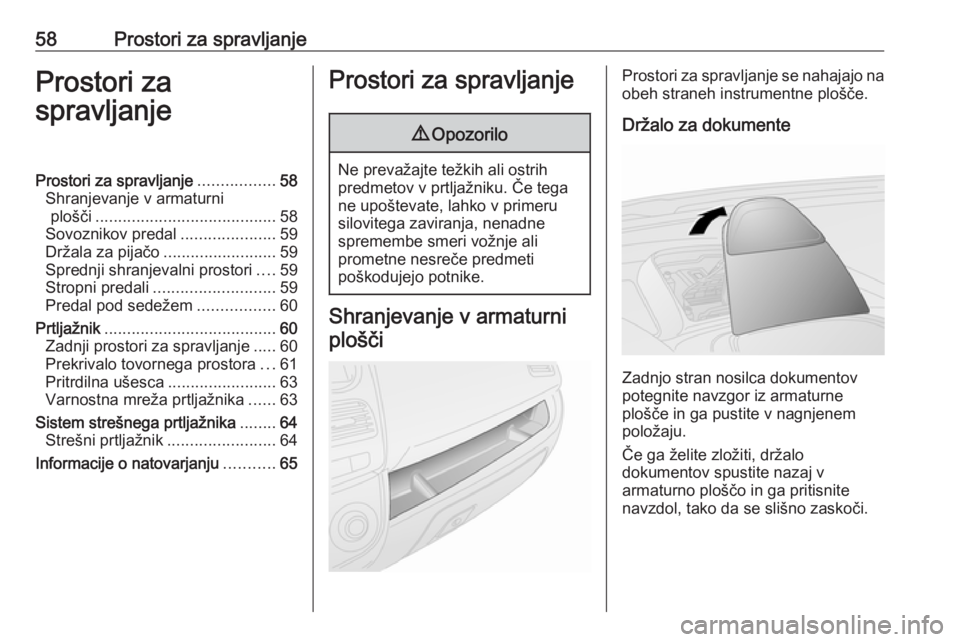

58Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................58
Shranjevanje v armaturni plošči ........................................ 58
Sovoznikov predal .....................59
Držala za pijačo .........................59
Sprednji shranjevalni prostori ....59
Stropni predali ........................... 59
Predal pod sedežem .................60
Prtljažnik ...................................... 60
Zadnji prostori za spravljanje .....60
Prekrivalo tovornega prostora ...61
Pritrdilna ušesca ........................63
Varnostna mreža prtljažnika ......63
Sistem strešnega prtljažnika ........64
Strešni prtljažnik ........................64
Informacije o natovarjanju ...........65Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, lahko v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostori za spravljanje se nahajajo na obeh straneh instrumentne plošče.
Držalo za dokumente
Zadnjo stran nosilca dokumentov
potegnite navzgor iz armaturne
plošče in ga pustite v nagnjenem
položaju.
Če ga želite zložiti, držalo
dokumentov spustite nazaj v
armaturno ploščo in ga pritisnite
navzdol, tako da se slišno zaskoči.

Prostori za spravljanje59Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Glede na različico je sovoznikov
predal mogoče zakleniti s ključem za
vžig.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v konzoli med
prednjima sedežema.
V držala za pijačo lahko vstavite tudi
prenosni pepelnik 3 73.
Sprednji shranjevalni prostori
Prostori za spravljanje se nahajajo v
predalih v sprednjih vratih.
Obešalniki se nahajajo na pregradi
kabine (kjer je nameščena).
Stropni predali
V stropno konzolo shranjujte le lahke
predmete, na primer dokumente in
zemljevide.

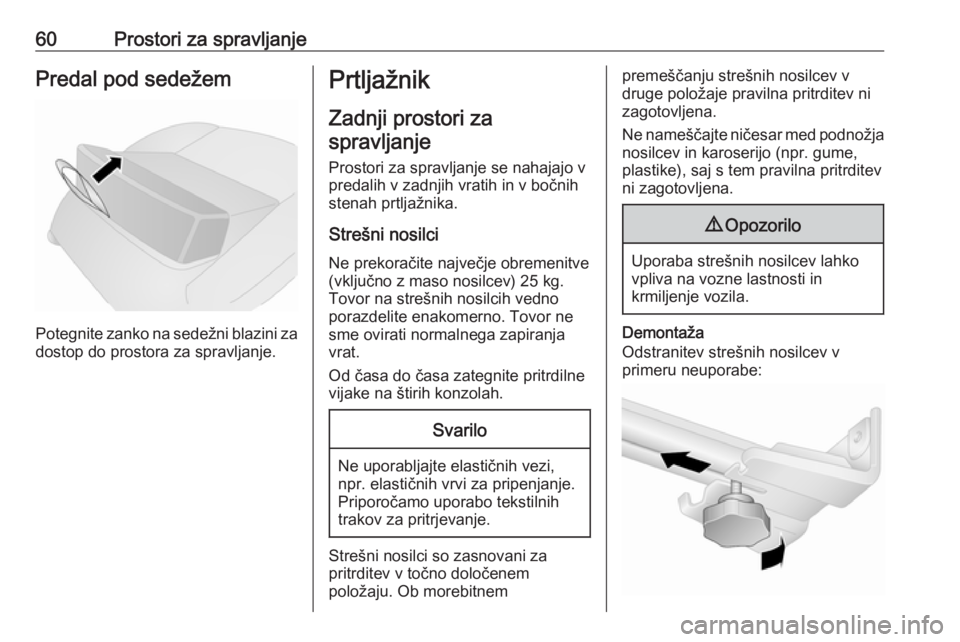

60Prostori za spravljanjePredal pod sedežem
Potegnite zanko na sedežni blazini za
dostop do prostora za spravljanje.
Prtljažnik
Zadnji prostori za spravljanje
Prostori za spravljanje se nahajajo v
predalih v zadnjih vratih in v bočnih
stenah prtljažnika.
Strešni nosilci
Ne prekoračite največje obremenitve
(vključno z maso nosilcev) 25 kg. Tovor na strešnih nosilcih vedno
porazdelite enakomerno. Tovor ne
sme ovirati normalnega zapiranja
vrat.
Od časa do časa zategnite pritrdilne
vijake na štirih konzolah.Svarilo
Ne uporabljajte elastičnih vezi,
npr. elastičnih vrvi za pripenjanje.
Priporočamo uporabo tekstilnih
trakov za pritrjevanje.
Strešni nosilci so zasnovani za
pritrditev v točno določenem
položaju. Ob morebitnem
premeščanju strešnih nosilcev v
druge položaje pravilna pritrditev ni
zagotovljena.
Ne nameščajte ničesar med podnožja nosilcev in karoserijo (npr. gume,
plastike), saj s tem pravilna pritrditev ni zagotovljena.9 Opozorilo
Uporaba strešnih nosilcev lahko
vpliva na vozne lastnosti in
krmiljenje vozila.
Demontaža
Odstranitev strešnih nosilcev v
primeru neuporabe:

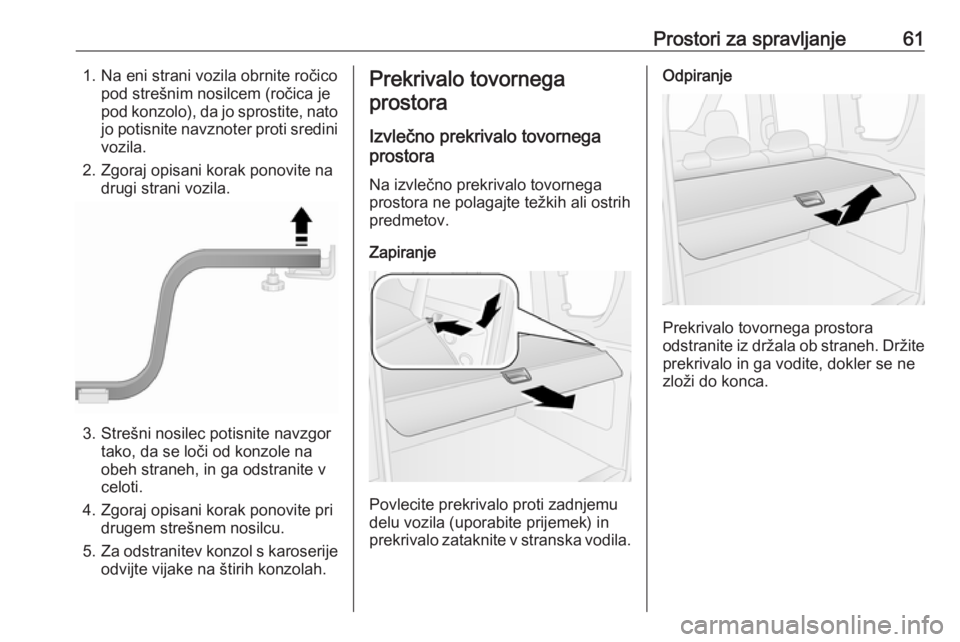

Prostori za spravljanje611. Na eni strani vozila obrnite ročicopod strešnim nosilcem (ročica je
pod konzolo), da jo sprostite, nato jo potisnite navznoter proti sredini
vozila.
2. Zgoraj opisani korak ponovite na drugi strani vozila.
3. Strešni nosilec potisnite navzgortako, da se loči od konzole na
obeh straneh, in ga odstranite v
celoti.
4. Zgoraj opisani korak ponovite pri drugem strešnem nosilcu.
5. Za odstranitev konzol s karoserije
odvijte vijake na štirih konzolah.
Prekrivalo tovornega
prostora
Izvlečno prekrivalo tovornega
prostora
Na izvlečno prekrivalo tovornega prostora ne polagajte težkih ali ostrih
predmetov.
Zapiranje
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Odpiranje
Prekrivalo tovornega prostora
odstranite iz držala ob straneh. Držite prekrivalo in ga vodite, dokler se ne
zloži do konca.

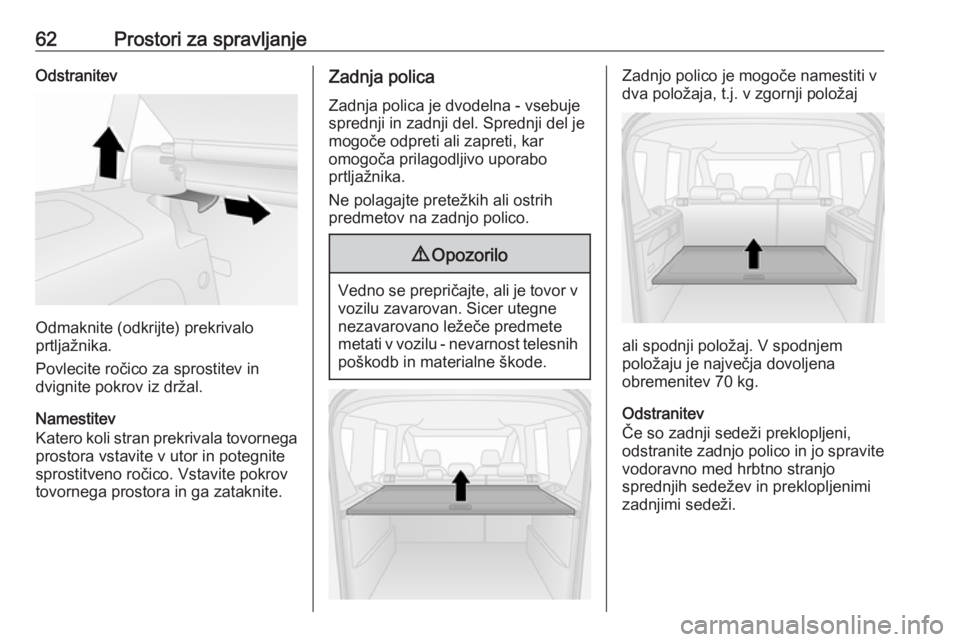

62Prostori za spravljanjeOdstranitev
Odmaknite (odkrijte) prekrivalo
prtljažnika.
Povlecite ročico za sprostitev in
dvignite pokrov iz držal.
Namestitev
Katero koli stran prekrivala tovornega
prostora vstavite v utor in potegnite
sprostitveno ročico. Vstavite pokrov tovornega prostora in ga zataknite.
Zadnja polica
Zadnja polica je dvodelna - vsebuje
sprednji in zadnji del. Sprednji del je
mogoče odpreti ali zapreti, kar
omogoča prilagodljivo uporabo
prtljažnika.
Ne polagajte pretežkih ali ostrih
predmetov na zadnjo polico.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
Zadnjo polico je mogoče namestiti v
dva položaja, t.j. v zgornji položaj
ali spodnji položaj. V spodnjem
položaju je največja dovoljena
obremenitev 70 kg.
Odstranitev
Če so zadnji sedeži preklopljeni,
odstranite zadnjo polico in jo spravite vodoravno med hrbtno stranjo
sprednjih sedežev in preklopljenimi
zadnjimi sedeži.
