2017 OPEL CASCADA Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet79Pyyhinautomatiikka
sadetunnistimellaINT:pyyhinautomatiikka sadetun‐
nistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien
taajuutta.
Jos pyyhkimien taajuus on yli
20 sekuntia, pyyhkimen varsi siirtyy
hieman alaspäin lepoasentoon.
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys säätöpyörällä:
pieni herkkyys:käännä säätöpyö‐
rää alaspäinsuuri herkkyys:käännä säätöpyö‐
rää ylöspäin
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin ja ajovalojen
pesulaitteet

80Mittarit ja käyttölaitteetVedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Jos ajovalot ovat päällä, pesunestettä suihkuaa myös ajovaloille, edellyt‐
täen että vipu on vedettynä riittävän
pitkälle. Sen jälkeen ajovalojen pesu‐
järjestelmä on toimimatta
5 pesujakson ajan kunnes moottori tai
ajovalot on sammutettu ja kytketty
päälle uudelleen.
Ulkolämpötila Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Kuvassa on graafinen infonäyttö
Kuvassa on värillinen infonäyttö
Jos ulkolämpötila laskee 3 °C:een,
kuljettajan tietokeskuksessa näkyy
varoitusviesti.
9 Varoitus
Jo lämpötilan ollessa näytön
mukaan muutamia asteita 0 °C:n
yläpuolella tien pinta voi olla
jäässä.
Kello
Kellonaika ja päivämäärä esitetään infonäytössä.
Ajan ja päivämäärän asetukset CD 400plus/CD 400/CD 300
Paina CONFIG . Valikko Asetukset
avautuu näyttöön.
Valitse Aika Päiväys .

Mittarit ja käyttölaitteet81
Valittavissa olevat asetusvalinnat:● Aseta aika: Muuttaa näytössä
näkyvän ajan.
● Aseta päiväys: Muuttaa näytössä
näkyvän päivämäärän.
● Aseta aika näyttö : Muuttaa
tuntien näytön välillä 12 h ja 24 h .
● Aseta päivämäärä näyttö : Muut‐
taa päivämäärän näytön välillä
KK/PP/VVVV ja PP.KK.VVVV .
● Näyttökello : Kytkee ajan näytön
päälle/pois.
● RDS-kellon synkronointi : Useim‐
pien VHF-lähettimien RDS- signaali asettaa ajan automaatti‐
sesti. RDS-ajan synkronointi
saattaa kestää joitakin minuut‐
teja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin
suosittelemme automaattisen
aikasynkronoinnin poistamista
käytöstä.
Auton räätälöinti 3 101.
Ajan ja päivämäärän asetukset Navi 950/Navi 650/CD 600
Paina Config , tuo sitten kyseinen
alavalikko näyttöön valitsemalla valik‐ kokohta Kellonaika ja päivämäärä .Huomautus
Jos RDS-kellon synkronointi on
käytössä, järjestelmä asettaa ajan ja päivämäärän automaattisesti.
Katso lisätietoa Infotainment-järjes‐
telmän käyttöoppaasta.
Aseta aika
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta aika. Käännä
monitoimisäädintä säätääksesi
ensimmäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.
Aseta päiväys
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta päiväys . Käännä
monitoimisäädintä säätääksesi
ensimmäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.

82Mittarit ja käyttölaitteetAjan näyttömuoto
Valitse haluamasi ajan näyttömuoto
valitsemalla Aseta aikaformaatti . Ota
käyttöön 12 tuntia tai 24 tuntia .
Auton räätälöinti 3 101.
Virtapistokkeet
12 voltin virtapistoke sijaitsee etukon‐
solissa.
Toinen 12 voltin virtapistoke sijaitsee
takakonsolissa. Käännä kansi alas‐
päin.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 137.
Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.

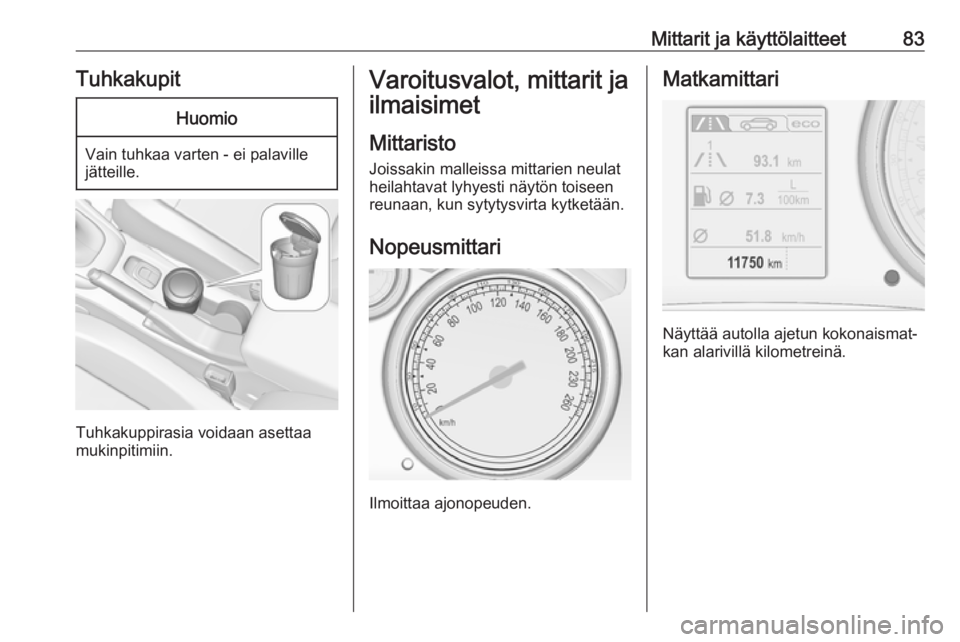

Mittarit ja käyttölaitteet83TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan alarivillä kilometreinä.

84Mittarit ja käyttölaitteetOsamatkamittari
W näyttää viimeisen nollauksen
jälkeen tallentuneen ajomatkan.
Voit valita eri matkoja varten kaksi
osamatkamittaria. Vaihda sivujen
W 1 ja W 2 välillä kiertämällä suun‐
tavilkun sivun säätöpyörää.
Kummankin osamatkamittarin voi
nollata erikseen, kun sytytysvirta on
kytkettynä: valitse vastaava sivu,
paina ja pidä nollausnuppia painet‐
tuna muutama sekunti tai paina suun‐
tavilkkuvivussa SET/CLR.
Osamatkamittari laskee etäisyyden
enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Kuljettajan tietokeskus 3 93.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Säästä polttoainetta käyttämällä
kaikilla vaihteilla mahdollisuuksien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐ kuu.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.

Mittarit ja käyttölaitteet85Moottorin jäähdytysnesteenlämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä
toimintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikeanpuo‐
leinen alue:lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä
ilmoittaa, koska moottoriöljy ja suoda‐ tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.
Käytä suuntavilkkuvivun painikkeita näyttääksesi moottoriöljyn jäljellä
olevan käyttöajan:
Valitse Asetukset X painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.

86Mittarit ja käyttölaitteetMoottoriöljyn jäljellä oleva käyttöikänäkyy prosentteina kuljettajan tieto‐
keskuksessa.
Nollaus Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta
varten. Moottoriöljyn jäljellä oleva
käyttöaika -sivun tulee olla aktiivinen.
Kytke sytytysvirta, mutta älä käyn‐
nistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon
puoleen.
Seuraava huoltoKun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen (sen
mukaan kumpi ensin täyttyy).
Kuljettajan tietokeskus 3 93.
Huoltotiedot 3 231.Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Merkkivalojen
sijainti saattaa vaihdella laitteiston
mukaan. Kun sytytysvirta on kytketty, useimmat merkkivalot palavat hetken
ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:punainen:vaara, tärkeä muistutuskeltainen:varoitus, ohje, häiriövihreä:päällekytkennän vahvis‐
tussininen:päällekytkennän vahvis‐
tusvalkoinen:päällekytkennän vahvis‐
tus
Mittariston merkkivalot
Keskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 87XTurvavyömuistutin 3 87vTurvatyynyt ja turvavyönkiris‐
timet ja pyörähdyssuojakaaret
3 88VTurvatyynyn poistaminen
käytöstä 3 88pLatausjärjestelmä 3 88ZToimintahäiriön merkkivalo
3 88
