2017 OPEL CASCADA Kezelési útmutató (in Hungarian)

Autóápolás207Adaptív első világítás9Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a
kanyarodófény izzói cserélhetők.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.
Kanyarfény
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzófoglalatot a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a

208Autóápolásrögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Ködlámpák
Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
Első irányjelzők
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.

Autóápolás2092. Az ábra halogén fényszórókkalfelszerelt változatot mutat.
Az ábra adaptív első világítással
felszerelt változatot mutat.
Forgassa az izzófoglalatot az
óramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóróból.
3. Távolítsa el az izzót a foglalatból, az óramutató járásával
ellenkezően elfordítva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Hátsó lámpák
1. Nyissa ki és távolítsa el a fedelet a csomagtérfedél belsejéből a
csavarnak egy érmével történő
meglazításával.
2. A féklámpák, hátsó lámpák és a ködlámpa fénykibocsátó diódás
(LED) kialakításúak és nem
cserélhetők.

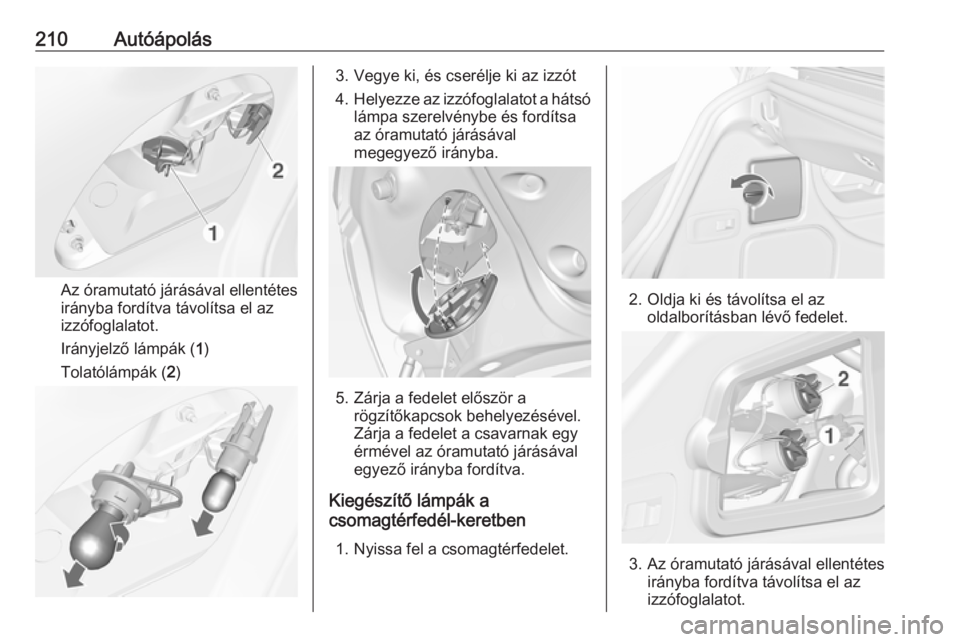

210Autóápolás
Az óramutató járásával ellentétes
irányba fordítva távolítsa el az
izzófoglalatot.
Irányjelző lámpák ( 1)
Tolatólámpák ( 2)
3. Vegye ki, és cserélje ki az izzót
4. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és fordítsa
az óramutató járásával
megegyező irányba.
5. Zárja a fedelet először a rögzítőkapcsok behelyezésével.
Zárja a fedelet a csavarnak egy
érmével az óramutató járásával
egyező irányba fordítva.
Kiegészítő lámpák a
csomagtérfedél-keretben
1. Nyissa fel a csomagtérfedelet.
2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.
3. Az óramutató járásával ellentétes irányba fordítva távolítsa el az
izzófoglalatot.

Autóápolás211Irányjelző lámpák (1)
Hátsó lámpák ( 2)
4. Vegye ki, és cserélje ki az izzót.
5. Helyezze be az izzófoglalatot a házba, és forgassa el az
óramutató járásával
megegyezően.
6. Rögzítse az oldalsó burkolatot.
Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.

212Autóápolás4. Helyezze be az izzófoglalatot, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot alámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.

Autóápolás213Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● A motortér bal első részében,● Balkormányos járművekben az utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött,
● A csomagtér bal oldalában lévő fedél mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
Egy biztosítékcsipesz található a motortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

214AutóápolásMotorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
Sz.Áramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecskendezés,
gyújtásrendszer4Üzemanyag-befecskendezés,
gyújtásrendszer5–6Tükörfűtés7Ventilátor-szabályozás8Lambda-szonda, motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás, automa‐
tikus fényszóróvezérlés13ABS szelepek14–15Motor vezérlőegység16Indítómotor17Sebességváltó vezérlőegység18Hátsó ablakfűtés19Első elektromos ablakemelők
