Page 249 of 323
Automobilio priežiūra2471. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
reflektoriaus korpuso.
2. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektoriaus korpusą, pasukite
pagal laikrodžio rodyklę ir
sujunkite.
Galiniai žibintai
5 durų hečbekas
1. Atleiskite dangtį atitinkamoje pusėje ir nuimkite jį.
2. Automobiliai su padangos taisymo komplektu: Norėdami
pakeisti lemputes dešinėje
pusėje, pirmiausia atsukite
plastikinę veržlę ir išimkite intarpą su hermetiko balionėliu.
3. Ranka iš vidaus atsukite plastmasinę apsauginę veržlę.
Page 250 of 323
248Automobilio priežiūra
4. Atsargiai ištraukite galinio žibintobloką iš nišos ir išimkite jį.
5. Nuimkite laidą nuo gnybto.
6. Paspauskite tris fiksavimo ąseles ir iš žibinto bloko išimkite
lemputės laikiklį.
7. Išimkite ir pakeiskite lemputes:
Posūkio signalo lemputė ( 1)
Galinis žibintas / stabdžių žibintas
( 2 )
Versijoje su šviesos diodų
galiniais žibintais ir šviesos diodų
stabdžių žibintais galima išimti ir
pakeisti posūkio signalo lemputę
( 1 ).
8. Prijunkite lemputės laikiklį prie žibinto bloko.
9. Prijunkite kabelį prie fiksatoriaus.
10. Prijunkite žibinto bloką prie automobilio korpuso ir priveržkite
fiksavimo veržlę bagažinės
skyriaus viduje. Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai ir
stabdžių žibintai gali būti
suprojektuoti iš šviesos diodų.
Page 251 of 323
Automobilio priežiūra249Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso
specialistai.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Atjunkite kištukinę jungtį nuo žibinto bloko.
5. Paspauskite tris fiksavimo ąselesir iš žibinto bloko išimkite
lemputės laikiklį.
Page 252 of 323
250Automobilio priežiūra
Versijoje su šviesos diodų
galiniais žibintais fiksavimo ąselių padėtis šiek tiek kitokia.
6. Išimkite lemputę ir pakeiskite nauja:
Galinis žibintas ( 1)
Galinis rūko žibintas ( 2) (kairėje
pusėje)
Atbulinės eigos žibintas ( 2)
(dešinėje pusėje)
Versijoje su šviesos diodų
galiniais žibintais galima išimti ir
pakeisti tik atbulinės eigos žibinto
lemputę ( 1).
7. Įstatykite lemputės laikiklį į galinio
žibinto bloką. Prijunkite kištuką
prie žibinto bloko. Sumontuokite
žibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai žibintai
gali būti suprojektuoti iš šviesos
diodų. Gedimo atveju pasirūpinkite,
kad šviesos diodus pakeistų
autoserviso specialistai.
„Sports Tourer“ universalas
1. Atleiskite ir atidarykite dangtį atitinkamoje pusėje.

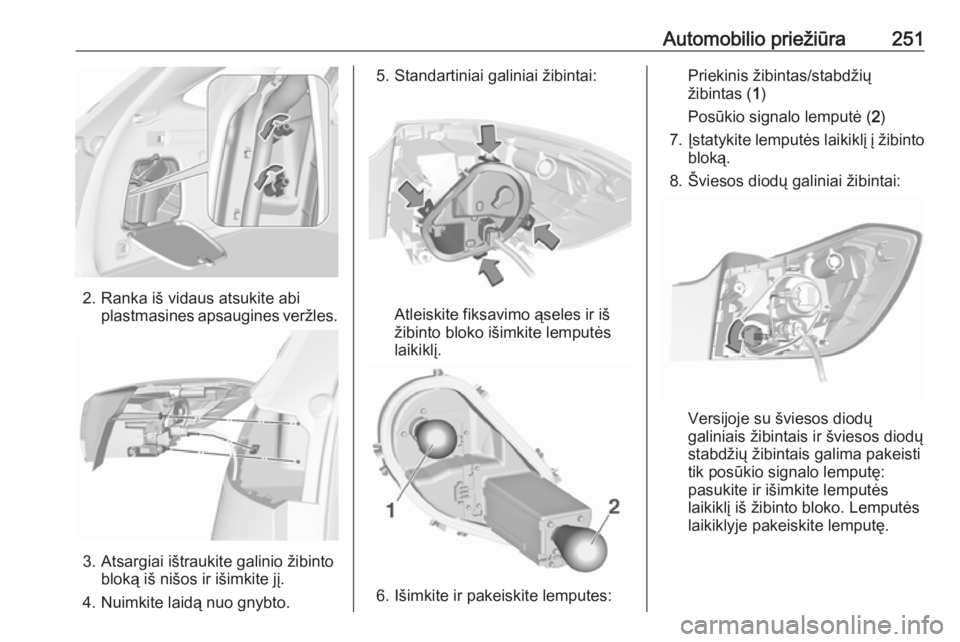

Page 253 of 323
Automobilio priežiūra251
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
4. Nuimkite laidą nuo gnybto.
5. Standartiniai galiniai žibintai:
Atleiskite fiksavimo ąseles ir iš
žibinto bloko išimkite lemputės
laikiklį.
6. Išimkite ir pakeiskite lemputes:
Priekinis žibintas/stabdžių
žibintas ( 1)
Posūkio signalo lemputė ( 2)
7. Įstatykite lemputės laikiklį į žibinto
bloką.
8. Šviesos diodų galiniai žibintai:
Versijoje su šviesos diodų
galiniais žibintais ir šviesos diodų
stabdžių žibintais galima pakeisti
tik posūkio signalo lemputę:
pasukite ir išimkite lemputės
laikiklį iš žibinto bloko. Lemputės
laikiklyje pakeiskite lemputę.
Page 254 of 323
252Automobilio priežiūra9. Prijunkite kabelį prie fiksatoriaus.
10. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite fiksavimo veržles
bagažinės skyriaus viduje.
Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai ir
stabdžių žibintai gali būti
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso
specialistai.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Paspauskite tris fiksavimo ąseles ir iš žibinto bloko išimkite
lemputės laikiklį.
5. Išimkite lemputę ir pakeiskite nauja:
Page 255 of 323
Automobilio priežiūra253Atbulinės eigos žibintai (1)
Galinis žibintas ( 2)
Galinis rūko žibintas ( 3) (kairėje
pusėje)
6. Įstatykite lemputės laikiklį į galinio
žibinto bloką.
7. Versijoje su šviesos diodų galiniais žibintais galima pakeisti
tik atbulinės eigos žibinto
lemputę: pasukite ir išimkite
lemputės laikiklį iš žibinto bloko.
Lemputės laikiklyje pakeiskite lemputę.
8. Sumontuokite žibinto bloką bagažinės dangtyje ir iš vidaus
priveržkite fiksavimo veržlę.
Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai žibintai
gali būti suprojektuoti iš šviesos
diodų. Gedimo atveju pasirūpinkite,
kad šviesos diodus pakeistų
autoserviso specialistai.
Šoniniai posūkių žibintaiKad pakeistumėte lemputę, nuimkite
žibinto korpusą:1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
Page 256 of 323

254Automobilio priežiūra3. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžio rodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Kai kuriose versijose sumontuoti
registracijos numerio apšvietimo
šviesos diodai. Jei šviesos diodai
defektiniai, kreipkitės į autoservisą.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputes pakeiskite techninio
remonto dirbtuvėse.
Krovinių skyriaus lemputė
Lemputes pakeiskite techninio
remonto dirbtuvėse.
Prietaisų skydelio apšvietimas
Lemputes pakeiskite techninio
remonto dirbtuvėse.
