2017 OPEL ASTRA K Kezelési útmutató (in Hungarian)

Autóápolás2554. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.

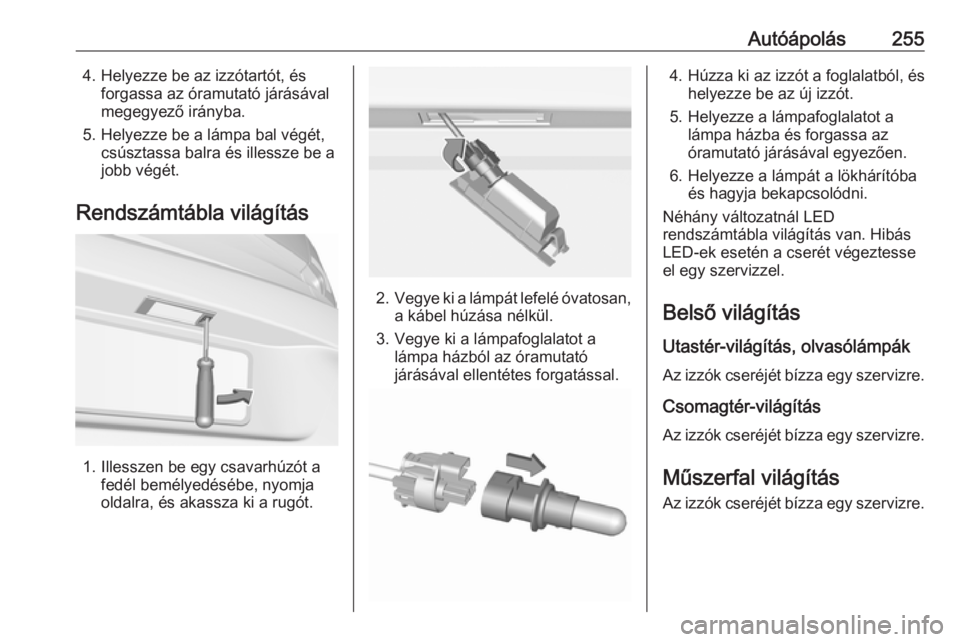

Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Néhány változatnál LED
rendszámtábla világítás van. Hibás
LED-ek esetén a cserét végeztesse
el egy szervizzel.
Belső világítás Utastér-világítás, olvasólámpák
Az izzók cseréjét bízza egy szervizre.
Csomagtér-világítás
Az izzók cseréjét bízza egy szervizre.
Műszerfal világítás
Az izzók cseréjét bízza egy szervizre.

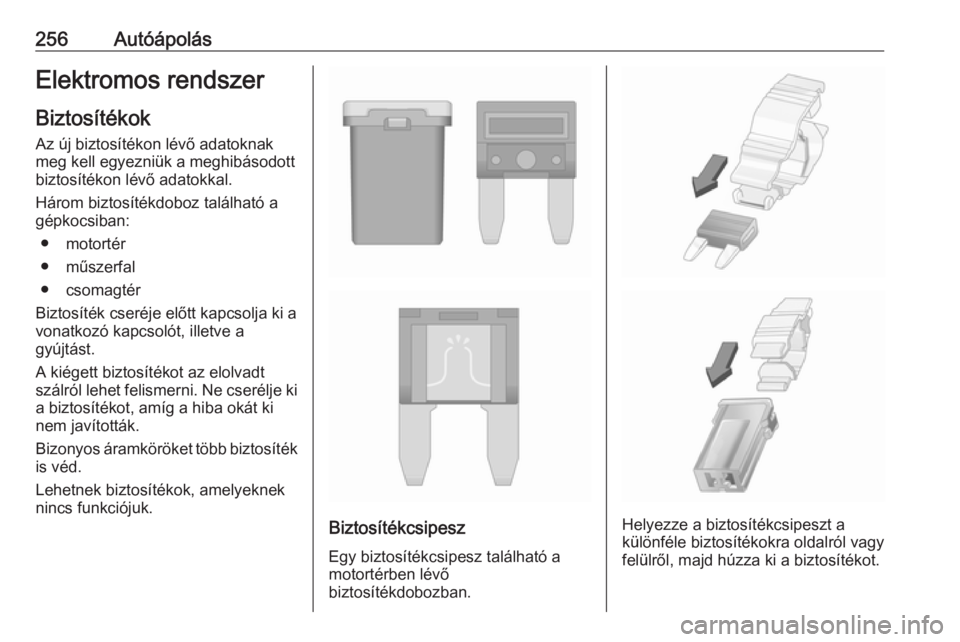

256AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
● csomagtér
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

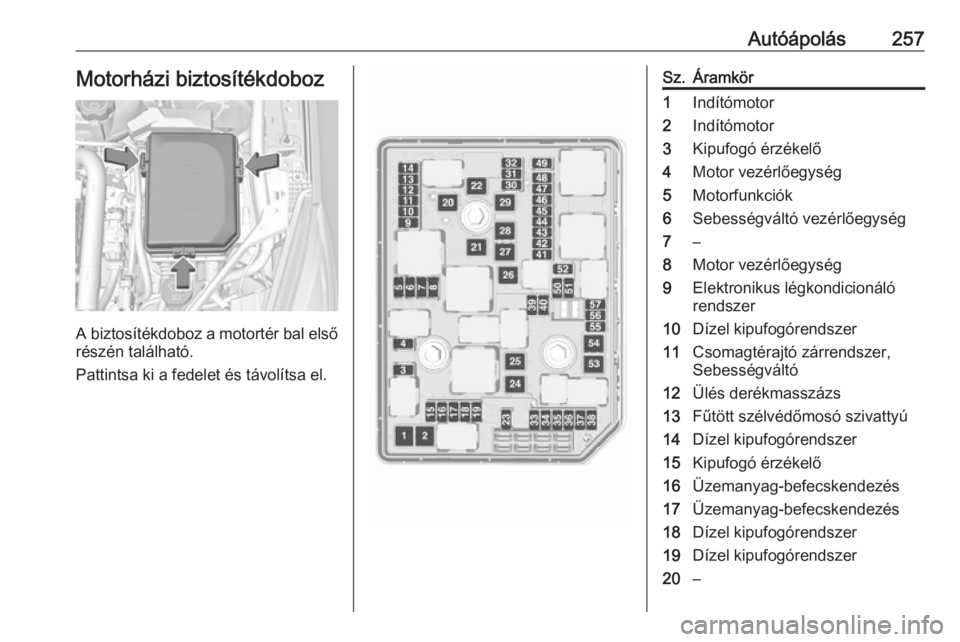

Autóápolás257Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.
Sz.Áramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motorfunkciók6Sebességváltó vezérlőegység7–8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10Dízel kipufogórendszer11Csomagtérajtó zárrendszer,
Sebességváltó12Ülés derékmasszázs13Fűtött szélvédőmosó szivattyú14Dízel kipufogórendszer15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezés18Dízel kipufogórendszer19Dízel kipufogórendszer20–

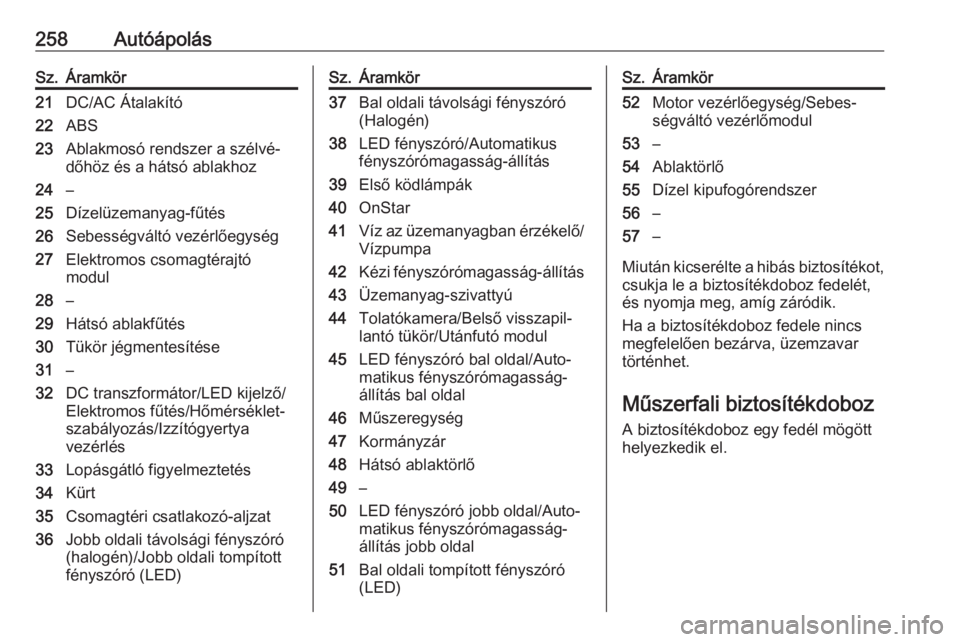

258AutóápolásSz.Áramkör21DC/AC Átalakító22ABS23Ablakmosó rendszer a szélvé‐
dőhöz és a hátsó ablakhoz24–25Dízelüzemanyag-fűtés26Sebességváltó vezérlőegység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30Tükör jégmentesítése31–32DC transzformátor/LED kijelző/
Elektromos fűtés/Hőmérséklet-
szabályozás/Izzítógyertya
vezérlés33Lopásgátló figyelmeztetés34Kürt35Csomagtéri csatlakozó-aljzat36Jobb oldali távolsági fényszóró
(halogén)/Jobb oldali tompított
fényszóró (LED)Sz.Áramkör37Bal oldali távolsági fényszóró
(Halogén)38LED fényszóró/Automatikus
fényszórómagasság-állítás39Első ködlámpák40OnStar41Víz az üzemanyagban érzékelő/
Vízpumpa42Kézi fényszórómagasság-állítás43Üzemanyag-szivattyú44Tolatókamera/Belső visszapil‐
lantó tükör/Utánfutó modul45LED fényszóró bal oldal/Auto‐
matikus fényszórómagasság-
állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlő49–50LED fényszóró jobb oldal/Auto‐
matikus fényszórómagasság-
állítás jobb oldal51Bal oldali tompított fényszóró
(LED)Sz.Áramkör52Motor vezérlőegység/Sebes‐
ségváltó vezérlőmodul53–54Ablaktörlő55Dízel kipufogórendszer56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.

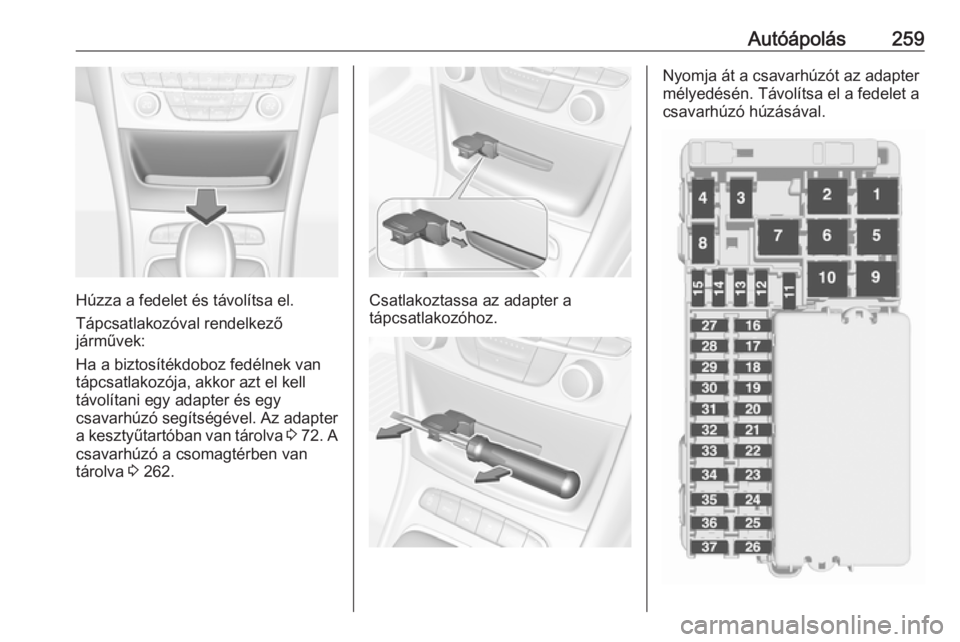

Autóápolás259
Húzza a fedelet és távolítsa el.
Tápcsatlakozóval rendelkező
járművek:
Ha a biztosítékdoboz fedélnek van
tápcsatlakozója, akkor azt el kell
távolítani egy adapter és egy
csavarhúzó segítségével. Az adapter a kesztyűtartóban van tárolva 3 72 . A
csavarhúzó a csomagtérben van tárolva 3 262.Csatlakoztassa az adapter a
tápcsatlakozóhoz.
Nyomja át a csavarhúzót az adapter
mélyedésén. Távolítsa el a fedelet a csavarhúzó húzásával.

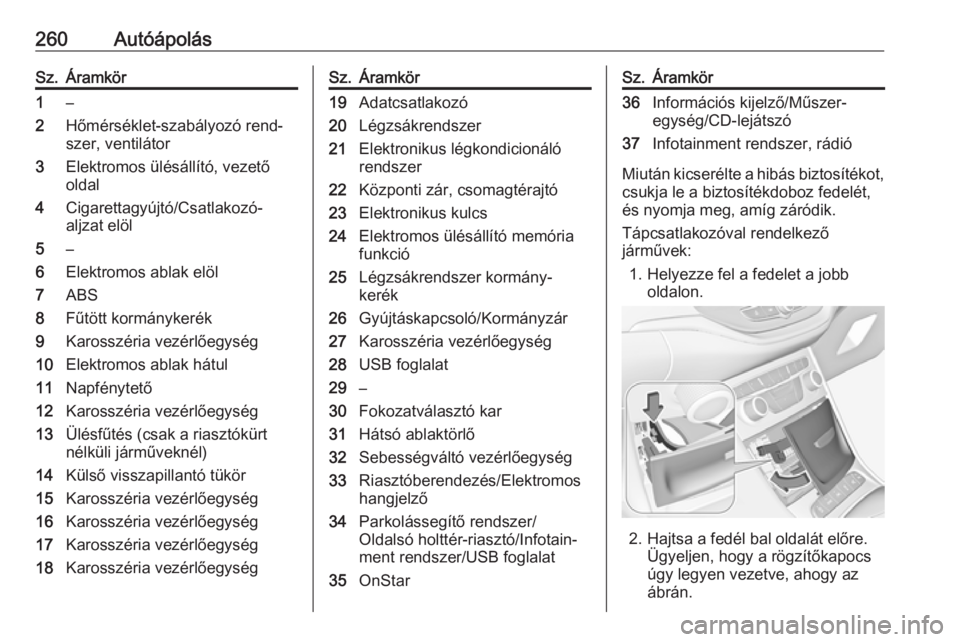

260AutóápolásSz.Áramkör1–2Hőmérséklet-szabályozó rend‐
szer, ventilátor3Elektromos ülésállító, vezető
oldal4Cigarettagyújtó/Csatlakozó-
aljzat elöl5–6Elektromos ablak elöl7ABS8Fűtött kormánykerék9Karosszéria vezérlőegység10Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység13Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör15Karosszéria vezérlőegység16Karosszéria vezérlőegység17Karosszéria vezérlőegység18Karosszéria vezérlőegységSz.Áramkör19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár, csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító memória
funkció25Légzsákrendszer kormány‐
kerék26Gyújtáskapcsoló/Kormányzár27Karosszéria vezérlőegység28USB foglalat29–30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlőegység33Riasztóberendezés/Elektromos
hangjelző34Parkolássegítő rendszer/
Oldalsó holttér-riasztó/Infotain‐
ment rendszer/USB foglalat35OnStarSz.Áramkör36Információs kijelző/Műszer‐
egység/CD-lejátszó37Infotainment rendszer, rádió
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Tápcsatlakozóval rendelkező
járművek:
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.

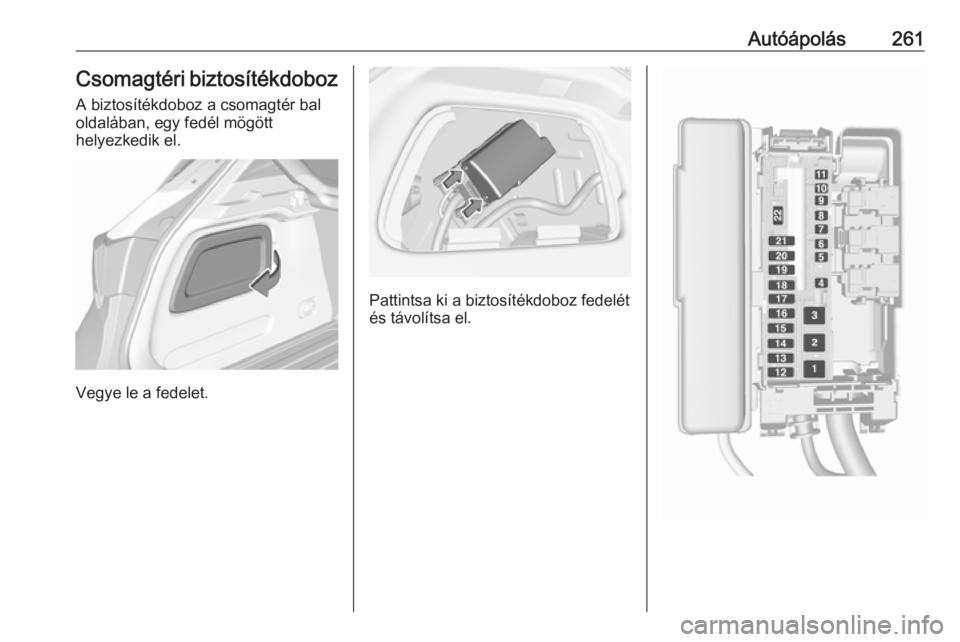

Autóápolás261Csomagtéri biztosítékdobozA biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.
Pattintsa ki a biztosítékdoboz fedelét
és távolítsa el.

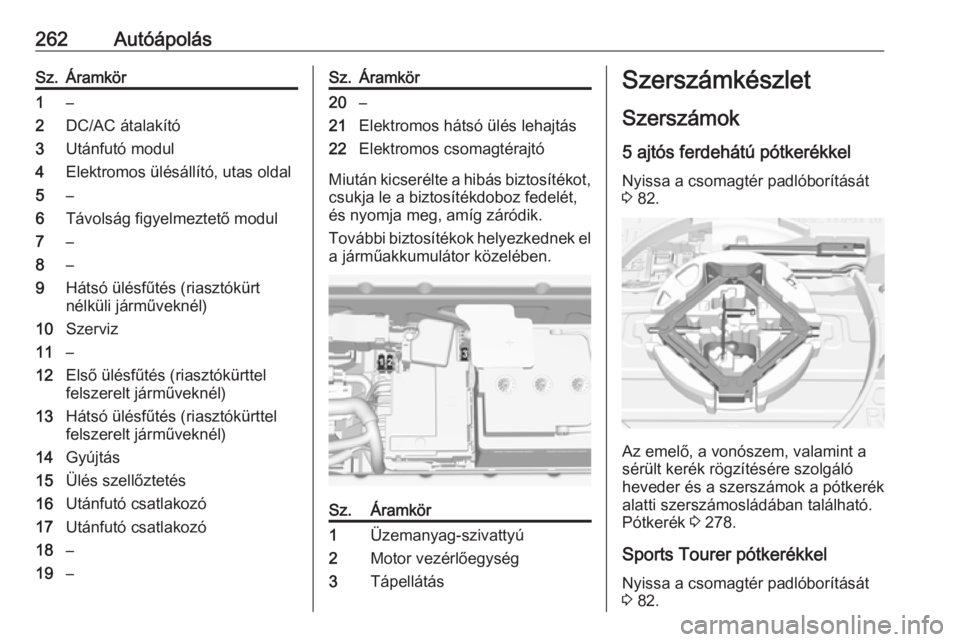

262AutóápolásSz.Áramkör1–2DC/AC átalakító3Utánfutó modul4Elektromos ülésállító, utas oldal5–6Távolság figyelmeztető modul7–8–9Hátsó ülésfűtés (riasztókürt
nélküli járműveknél)10Szerviz11–12Első ülésfűtés (riasztókürttel felszerelt járműveknél)13Hátsó ülésfűtés (riasztókürttel
felszerelt járműveknél)14Gyújtás15Ülés szellőztetés16Utánfutó csatlakozó17Utánfutó csatlakozó18–19–Sz.Áramkör20–21Elektromos hátsó ülés lehajtás22Elektromos csomagtérajtó
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
További biztosítékok helyezkednek el
a járműakkumulátor közelében.
Sz.Áramkör1Üzemanyag-szivattyú2Motor vezérlőegység3TápellátásSzerszámkészlet
Szerszámok 5 ajtós ferdehátú pótkerékkel Nyissa a csomagtér padlóborítását
3 82.
Az emelő, a vonószem, valamint a
sérült kerék rögzítésére szolgáló heveder és a szerszámok a pótkerék
alatti szerszámosládában található.
Pótkerék 3 278.
Sports Tourer pótkerékkel
Nyissa a csomagtér padlóborítását
3 82.
