2017 OPEL ASTRA K Instruksjonsbok

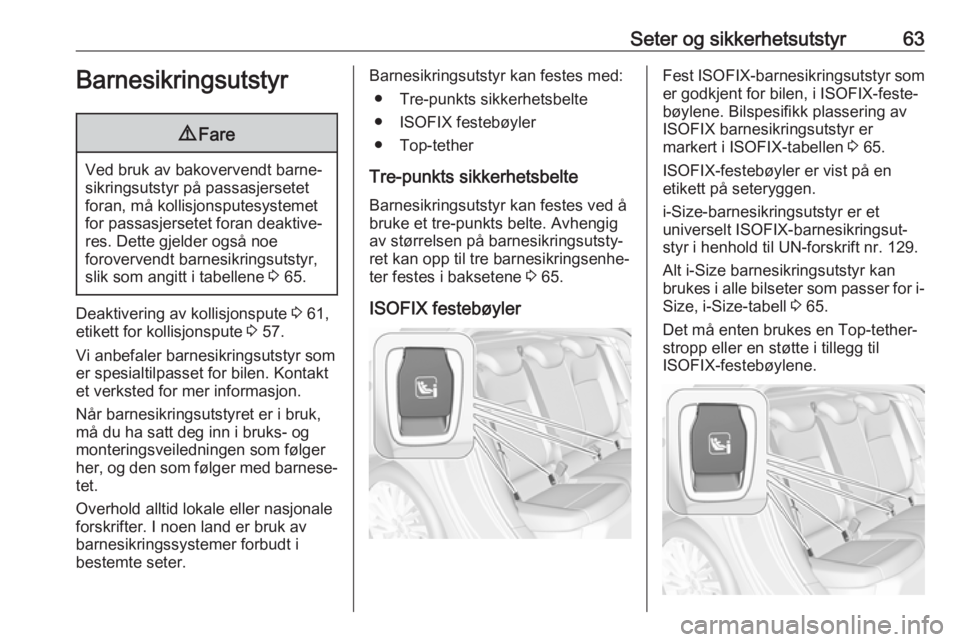

Seter og sikkerhetsutstyr63Barnesikringsutstyr9Fare
Ved bruk av bakovervendt barne‐
sikringsutstyr på passasjersetet
foran, må kollisjonsputesystemet
for passasjersetet foran deaktive‐
res. Dette gjelder også noe
forovervendt barnesikringsutstyr,
slik som angitt i tabellene 3 65.
Deaktivering av kollisjonspute 3 61,
etikett for kollisjonspute 3 57.
Vi anbefaler barnesikringsutstyr som er spesialtilpasset for bilen. Kontakt
et verksted for mer informasjon.
Når barnesikringsutstyret er i bruk,
må du ha satt deg inn i bruks- og
monteringsveiledningen som følger
her, og den som følger med barnese‐
tet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av
barnesikringssystemer forbudt i
bestemte seter.
Barnesikringsutstyr kan festes med:
● Tre-punkts sikkerhetsbelte
● ISOFIX festebøyler
● Top-tether
Tre-punkts sikkerhetsbelte
Barnesikringsutstyr kan festes ved å
bruke et tre-punkts belte. Avhengig
av størrelsen på barnesikringsutsty‐ ret kan opp til tre barnesikringsenhe‐
ter festes i baksetene 3 65.
ISOFIX festebøylerFest ISOFIX-barnesikringsutstyr som
er godkjent for bilen, i ISOFIX-feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er
markert i ISOFIX-tabellen 3 65.
ISOFIX-festebøyler er vist på en
etikett på seteryggen.
i-Size-barnesikringsutstyr er et
universelt ISOFIX-barnesikringsut‐
styr i henhold til UN-forskrift nr. 129.
Alt i-Size barnesikringsutstyr kan
brukes i alle bilseter som passer for i- Size, i-Size-tabell 3 65.
Det må enten brukes en Top-tether-
stropp eller en støtte i tillegg til
ISOFIX-festebøylene.

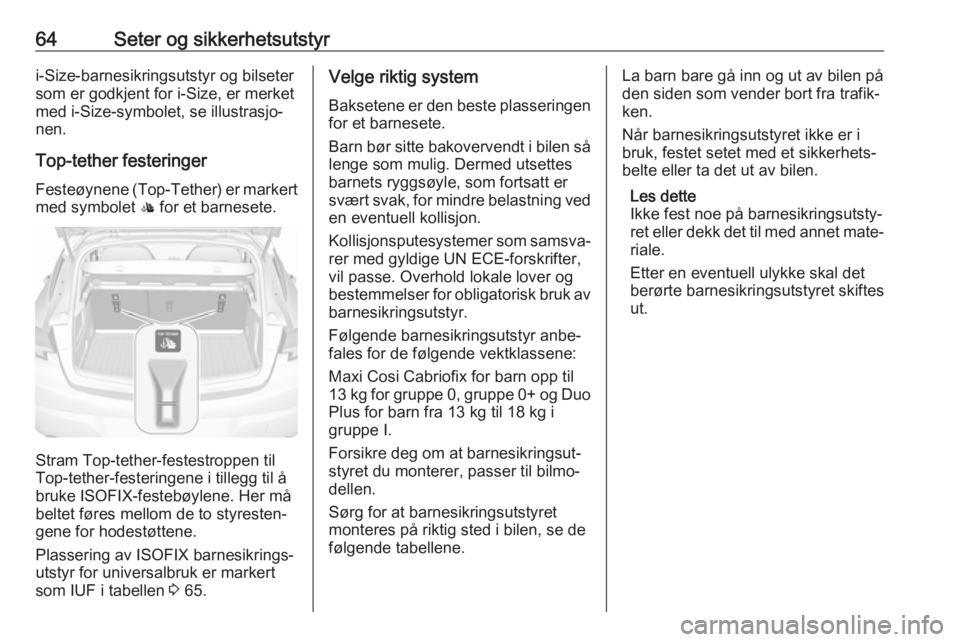

64Seter og sikkerhetsutstyri-Size-barnesikringsutstyr og bilseter
som er godkjent for i-Size, er merket med i-Size-symbolet, se illustrasjo‐
nen.
Top-tether festeringer Festeøynene ( Top-Tether) er markert
med symbolet : for et barnesete.
Stram Top-tether-festestroppen til
Top-tether-festeringene i tillegg til å
bruke ISOFIX-festebøylene. Her må
beltet føres mellom de to styresten‐
gene for hodestøttene.
Plassering av ISOFIX barnesikrings‐ utstyr for universalbruk er markert
som IUF i tabellen 3 65.
Velge riktig system
Baksetene er den beste plasseringen
for et barnesete.
Barn bør sitte bakovervendt i bilen så lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er svært svak, for mindre belastning ved
en eventuell kollisjon.
Kollisjonsputesystemer som samsva‐ rer med gyldige UN ECE-forskrifter,
vil passe. Overhold lokale lover og
bestemmelser for obligatorisk bruk av barnesikringsutstyr.
Følgende barnesikringsutstyr anbe‐
fales for de følgende vektklassene:
Maxi Cosi Cabriofix for barn opp til
13 kg for gruppe 0, gruppe 0+ og Duo
Plus for barn fra 13 kg til 18 kg i
gruppe I.
Forsikre deg om at barnesikringsut‐
styret du monterer, passer til bilmo‐
dellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når barnesikringsutstyret ikke er i
bruk, festet setet med et sikkerhets‐
belte eller ta det ut av bilen.
Les dette
Ikke fest noe på barnesikringsutsty‐
ret eller dekk det til med annet mate‐
riale.
Etter en eventuell ulykke skal det
berørte barnesikringsutstyret skiftes
ut.

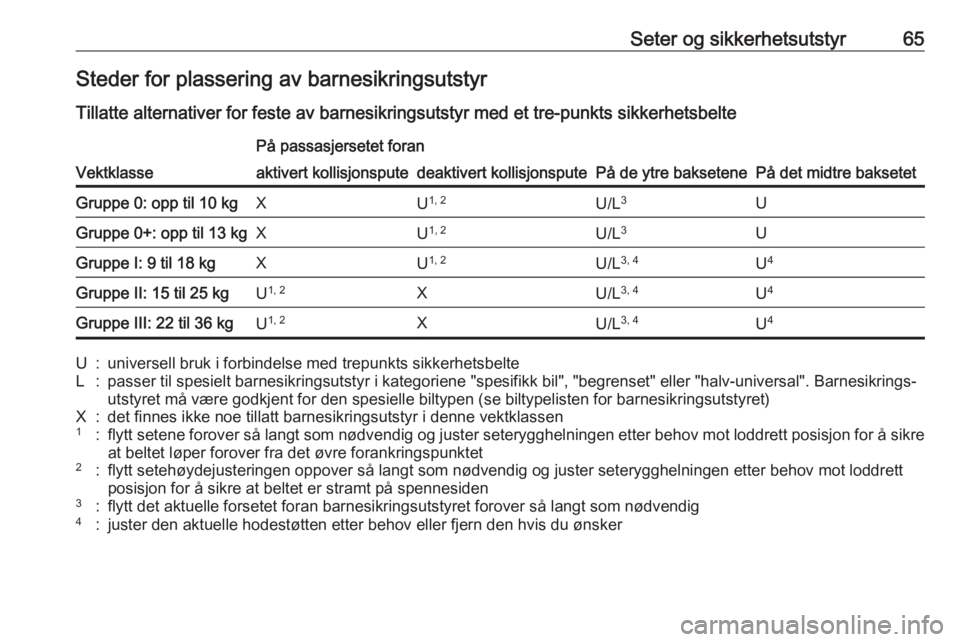

Seter og sikkerhetsutstyr65Steder for plassering av barnesikringsutstyr
Tillatte alternativer for feste av barnesikringsutstyr med et tre-punkts sikkerhetsbelte
Vektklasse
På passasjersetet foran
På de ytre baksetenePå det midtre baksetet
aktivert kollisjonsputedeaktivert kollisjonsputeGruppe 0: opp til 10 kgXU 1, 2U/L 3UGruppe 0+: opp til 13 kgXU1, 2U/L 3UGruppe I: 9 til 18 kgXU1, 2U/L 3, 4U4Gruppe II: 15 til 25 kgU1, 2XU/L 3, 4U4Gruppe III: 22 til 36 kgU1, 2XU/L 3, 4U4U:universell bruk i forbindelse med trepunkts sikkerhetsbelteL:passer til spesielt barnesikringsutstyr i kategoriene "spesifikk bil", "begrenset" eller "halv-universal". Barnesikrings‐
utstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)X:det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre at beltet løper forover fra det øvre forankringspunktet2:flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrettposisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønsker

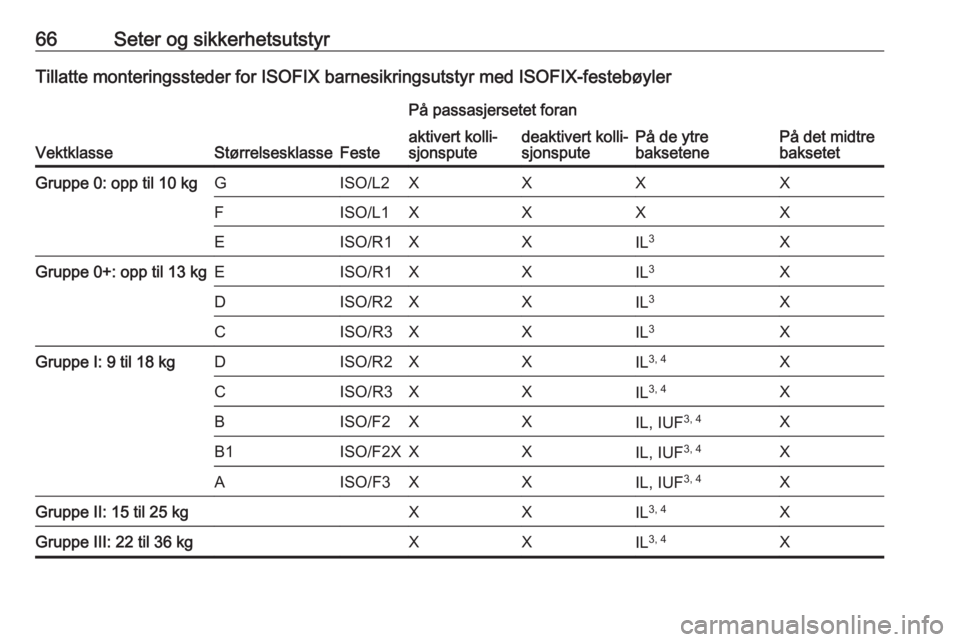

66Seter og sikkerhetsutstyrTillatte monteringssteder for ISOFIX barnesikringsutstyr med ISOFIX-festebøyler
VektklasseStørrelsesklasseFeste
På passasjersetet foran
På de ytre
baksetenePå det midtre
baksetet
aktivert kolli‐
sjonsputedeaktivert kolli‐
sjonsputeGruppe 0: opp til 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppe 0+: opp til 13 kgEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XGruppe I: 9 til 18 kgDISO/R2XXIL3, 4XCISO/R3XXIL3, 4XBISO/F2XXIL, IUF 3, 4XB1ISO/F2XXXIL, IUF 3, 4XAISO/F3XXIL, IUF3, 4XGruppe II: 15 til 25 kgXXIL3, 4XGruppe III: 22 til 36 kgXXIL3, 4X

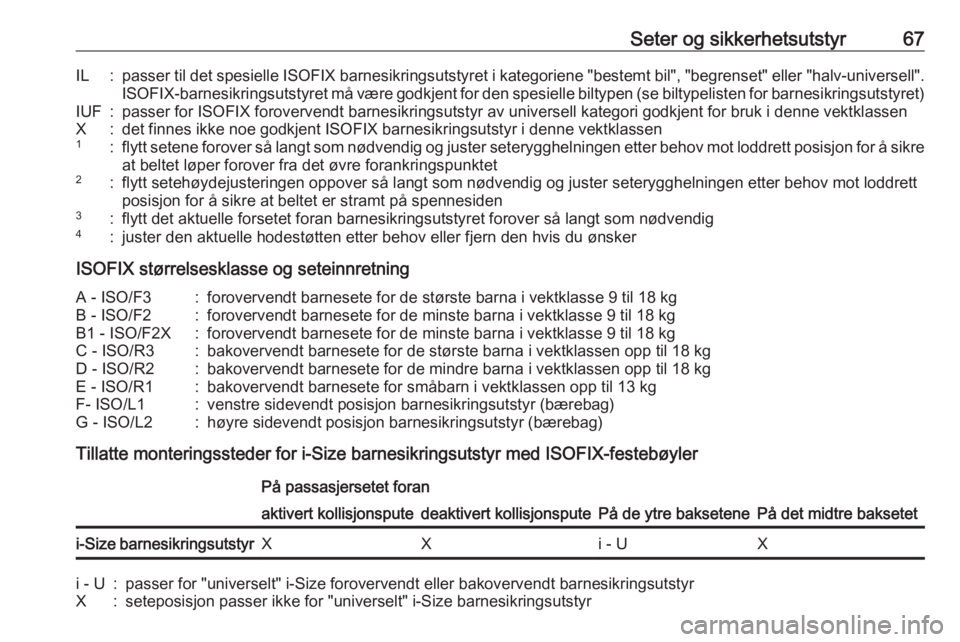

Seter og sikkerhetsutstyr67IL:passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universell".ISOFIX-barnesikringsutstyret må være godkjent for den spesielle biltypen (se biltypelisten for barnesikringsutstyret)IUF:passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassenX:det finnes ikke noe godkjent ISOFIX barnesikringsutstyr i denne vektklassen1:flytt setene forover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett posisjon for å sikre at beltet løper forover fra det øvre forankringspunktet2:flytt setehøydejusteringen oppover så langt som nødvendig og juster seterygghelningen etter behov mot loddrett
posisjon for å sikre at beltet er stramt på spennesiden3:flytt det aktuelle forsetet foran barnesikringsutstyret forover så langt som nødvendig4:juster den aktuelle hodestøtten etter behov eller fjern den hvis du ønsker
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kgF- ISO/L1:venstre sidevendt posisjon barnesikringsutstyr (bærebag)G - ISO/L2:høyre sidevendt posisjon barnesikringsutstyr (bærebag)
Tillatte monteringssteder for i-Size barnesikringsutstyr med ISOFIX-festebøyler
På passasjersetet foran
På de ytre baksetenePå det midtre baksetet
aktivert kollisjonsputedeaktivert kollisjonsputei-Size barnesikringsutstyrXXi - UXi - U:passer for "universelt" i-Size forovervendt eller bakovervendt barnesikringsutstyrX:seteposisjon passer ikke for "universelt" i-Size barnesikringsutstyr

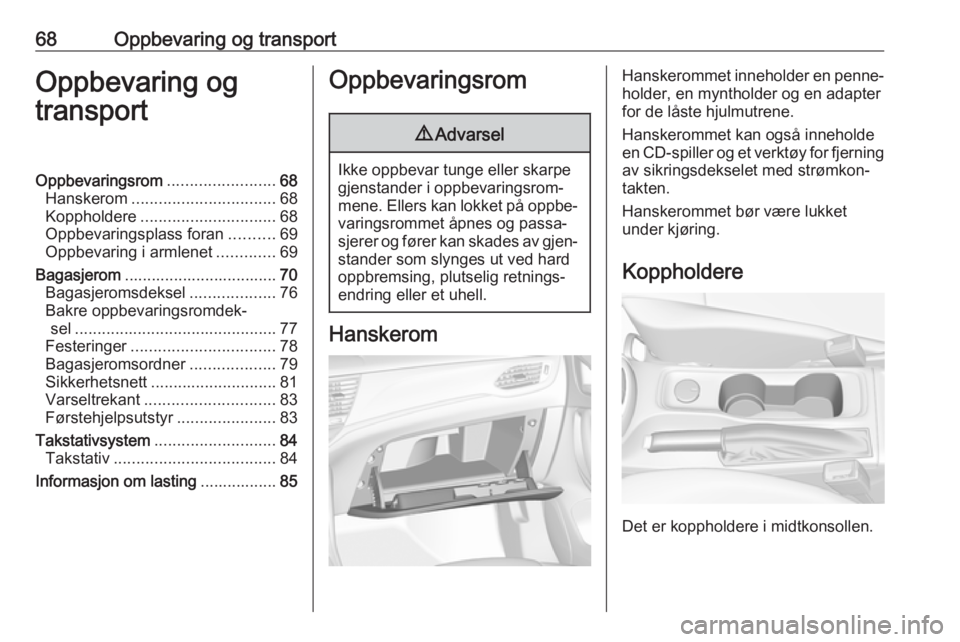

68Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................68
Hanskerom ................................ 68
Koppholdere .............................. 68
Oppbevaringsplass foran ..........69
Oppbevaring i armlenet .............69
Bagasjerom .................................. 70
Bagasjeromsdeksel ...................76
Bakre oppbevaringsromdek‐ sel ............................................. 77
Festeringer ................................ 78
Bagasjeromsordner ...................79
Sikkerhetsnett ............................ 81
Varseltrekant ............................. 83
Førstehjelpsutstyr ......................83
Takstativsystem ........................... 84
Takstativ .................................... 84
Informasjon om lasting .................85Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Hanskerommet inneholder en penne‐ holder, en myntholder og en adapter
for de låste hjulmutrene.
Hanskerommet kan også inneholde
en CD-spiller og et verktøy for fjerning
av sikringsdekselet med strømkon‐
takten.
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Det er koppholdere i midtkonsollen.

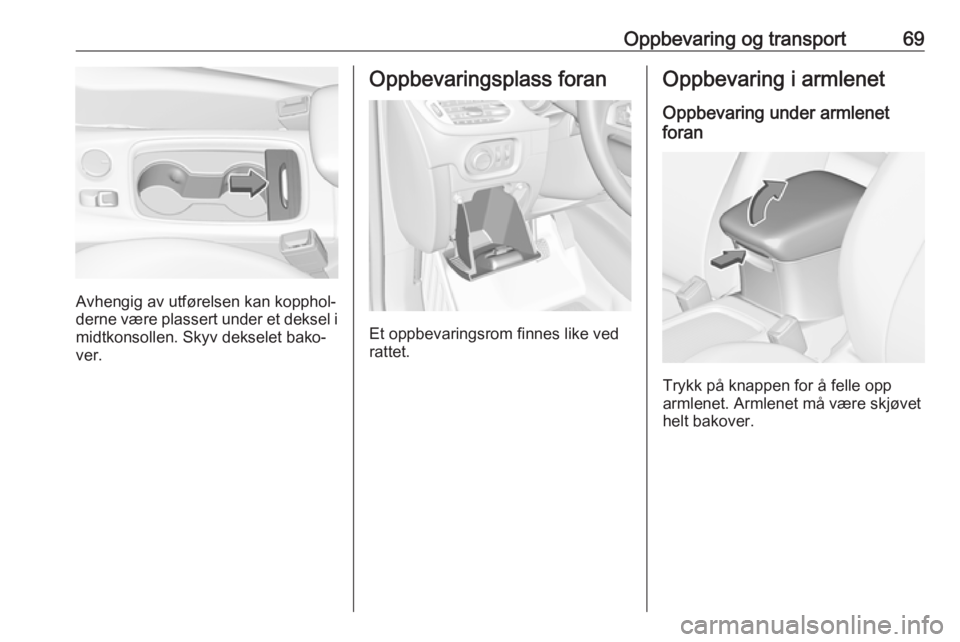

Oppbevaring og transport69
Avhengig av utførelsen kan kopphol‐
derne være plassert under et deksel i midtkonsollen. Skyv dekselet bako‐
ver.
Oppbevaringsplass foran
Et oppbevaringsrom finnes like ved
rattet.
Oppbevaring i armlenet
Oppbevaring under armlenet
foran
Trykk på knappen for å felle opp
armlenet. Armlenet må være skjøvet helt bakover.

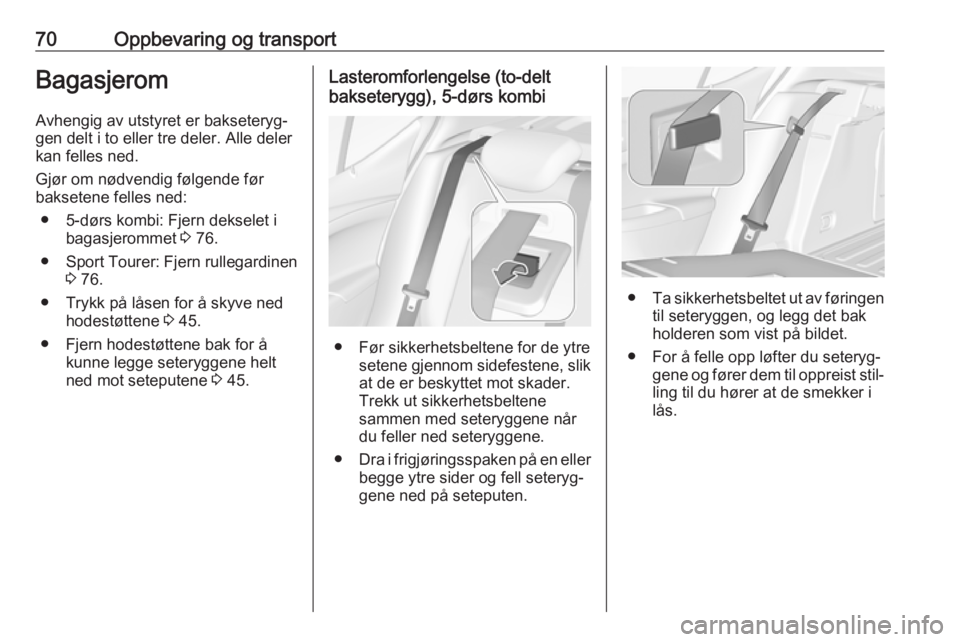

70Oppbevaring og transportBagasjerom
Avhengig av utstyret er bakseteryg‐
gen delt i to eller tre deler. Alle deler
kan felles ned.
Gjør om nødvendig følgende før
baksetene felles ned:
● 5-dørs kombi: Fjern dekselet i bagasjerommet 3 76.
● Sport Tourer: Fjern rullegardinen
3 76.
● Trykk på låsen for å skyve ned hodestøttene 3 45.
● Fjern hodestøttene bak for å kunne legge seteryggene helt
ned mot seteputene 3 45.Lasteromforlengelse (to-delt
bakseterygg), 5-dørs kombi
● Før sikkerhetsbeltene for de ytre setene gjennom sidefestene, slik
at de er beskyttet mot skader.
Trekk ut sikkerhetsbeltene
sammen med seteryggene når du feller ned seteryggene.
● Dra i frigjøringsspaken på en eller
begge ytre sider og fell seteryg‐
gene ned på seteputen.
● Ta sikkerhetsbeltet ut av føringen
til seteryggen, og legg det bak
holderen som vist på bildet.
● For å felle opp løfter du seteryg‐ gene og fører dem til oppreist stil‐ling til du hører at de smekker i
lås.
