2017 OPEL ASTRA K Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος271

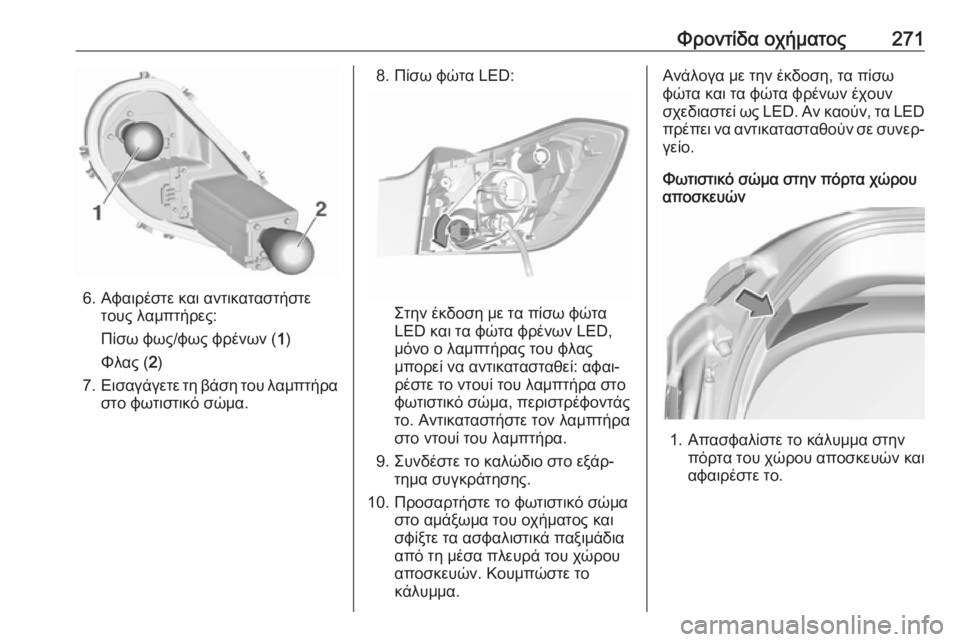

6. Αφαιρέστε και αντικαταστήστετους λαμπτήρες:
Πίσω φως/φως φρένων ( 1)
Φλας ( 2)
7. Εισαγάγετε τη βάση του λαμπτήρα
στο φωτιστικό σώμα.
8. Πίσω φώτα LED:
Στην έκδοση με τα πίσω φώτα
LED και τα φώτα φρένων LED,
μόνο ο λαμπτήρας του φλας
μπορεί να αντικατασταθεί: αφαι‐
ρέστε το ντουί του λαμπτήρα στο φωτιστικό σώμα, περιστρέφοντάς
το. Αντικαταστήστε τον λαμπτήρα
στο ντουί του λαμπτήρα.
9. Συνδέστε το καλώδιο στο εξάρ‐ τημα συγκράτησης.
10. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τα ασφαλιστικά παξιμάδια
από τη μέσα πλευρά του χώρου
αποσκευών. Κουμπώστε το
κάλυμμα.
Ανάλογα με την έκδοση, τα πίσω
φώτα και τα φώτα φρένων έχουν
σχεδιαστεί ως LED. Αν καούν, τα LED πρέπει να αντικατασταθούν σε συνερ‐γείο.
Φωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.

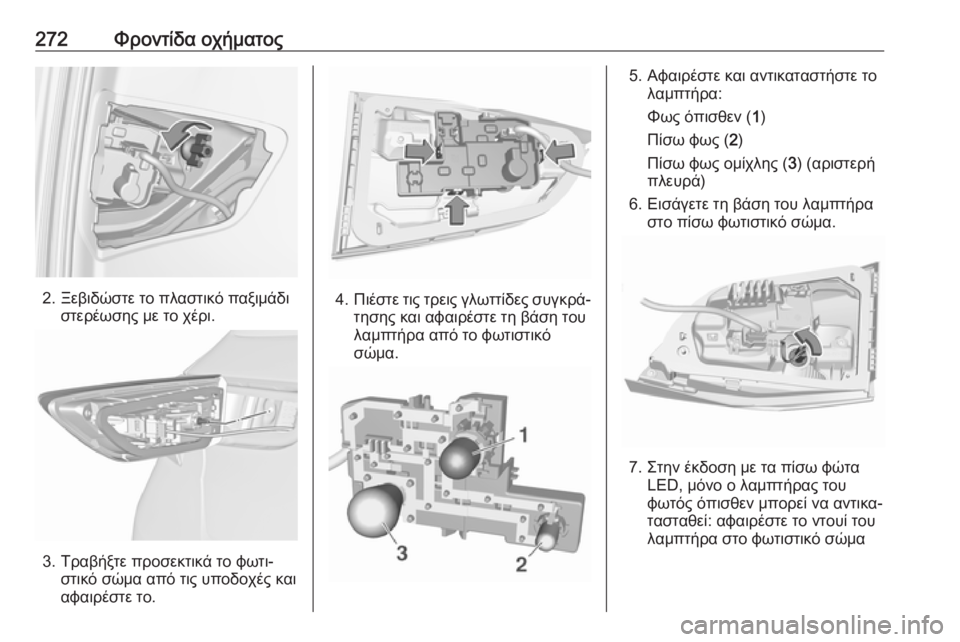

272Φροντίδα οχήματος
2. Ξεβιδώστε το πλαστικό παξιμάδιστερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από τις υποδοχές και
αφαιρέστε το.
4. Πιέστε τις τρεις γλωττίδες συγκρά‐
τησης και αφαιρέστε τη βάση του
λαμπτήρα από το φωτιστικό
σώμα.
5. Αφαιρέστε και αντικαταστήστε το λαμπτήρα:
Φως όπισθεν ( 1)
Πίσω φως ( 2)
Πίσω φως ομίχλης ( 3) (αριστερή
πλευρά)
6. Εισάγετε τη βάση του λαμπτήρα στο πίσω φωτιστικό σώμα.
7. Στην έκδοση με τα πίσω φώταLED, μόνο ο λαμπτήρας του
φωτός όπισθεν μπορεί να αντικα‐
τασταθεί: αφαιρέστε το ντουί του
λαμπτήρα στο φωτιστικό σώμα

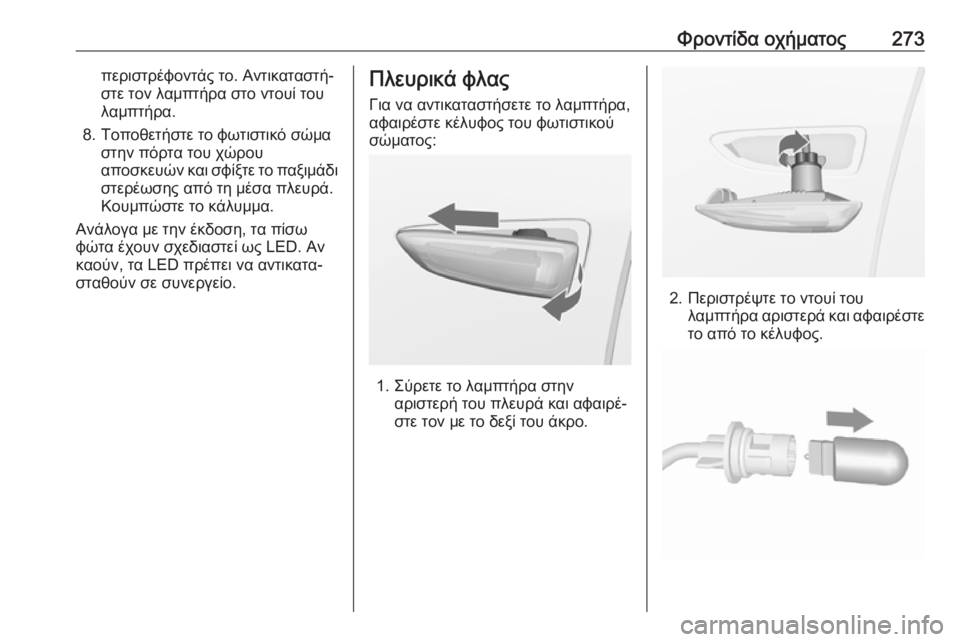

Φροντίδα οχήματος273περιστρέφοντάς το. Αντικαταστή‐
στε τον λαμπτήρα στο ντουί του
λαμπτήρα.
8. Τοποθετήστε το φωτιστικό σώμα στην πόρτα του χώρουαποσκευών και σφίξτε το παξιμάδι
στερέωσης από τη μέσα πλευρά.
Κουμπώστε το κάλυμμα.
Ανάλογα με την έκδοση, τα πίσω
φώτα έχουν σχεδιαστεί ως LED. Αν
καούν, τα LED πρέπει να αντικατα‐
σταθούν σε συνεργείο.Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αριστερή του πλευρά και αφαιρέ‐
στε τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.

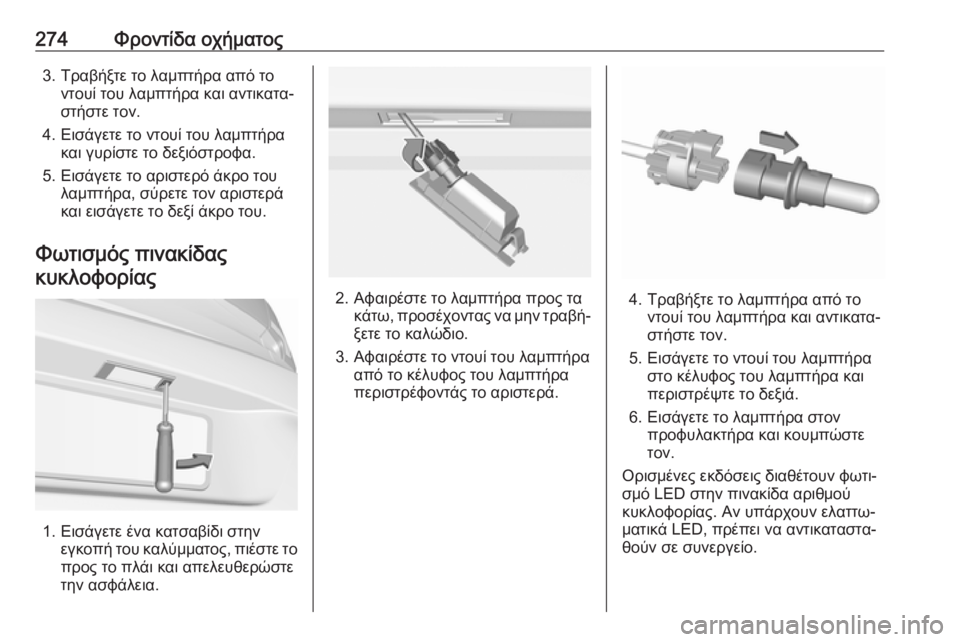

274Φροντίδα οχήματος3. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τραβή‐
ξετε το καλώδιο.
3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα
περιστρέφοντάς το αριστερά.4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και
περιστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προφυλακτήρα και κουμπώστε
τον.
Ορισμένες εκδόσεις διαθέτουν φωτι‐
σμό LED στην πινακίδα αριθμού
κυκλοφορίας. Αν υπάρχουν ελαττω‐
ματικά LED, πρέπει να αντικαταστα‐
θούν σε συνεργείο.

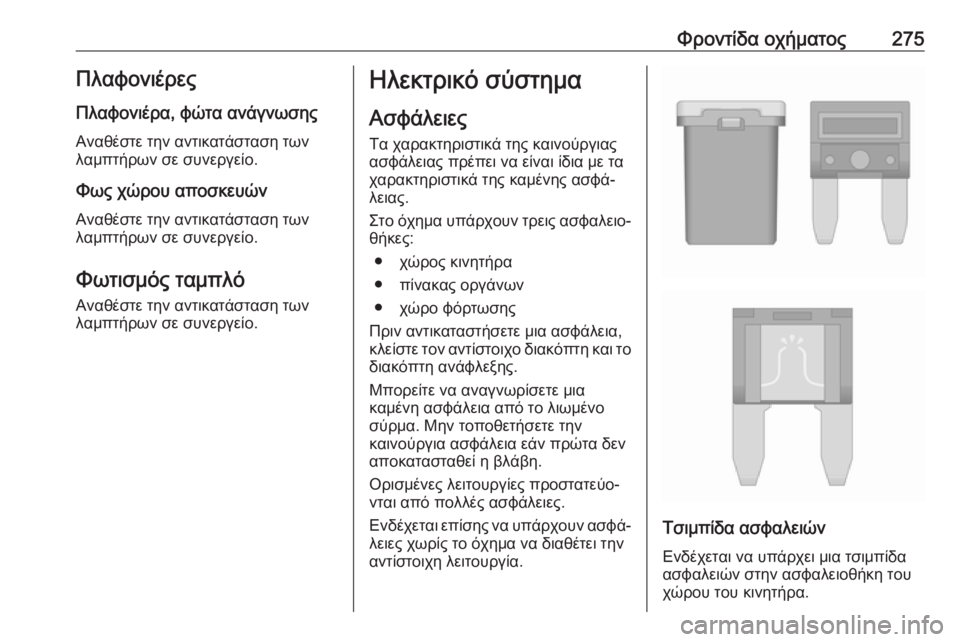

Φροντίδα οχήματος275ΠλαφονιέρεςΠλαφονιέρα, φώτα ανάγνωσης
Αναθέστε την αντικατάσταση των
λαμπτήρων σε συνεργείο.
Φως χώρου αποσκευών
Αναθέστε την αντικατάσταση των
λαμπτήρων σε συνεργείο.
Φωτισμός ταμπλό
Αναθέστε την αντικατάσταση των
λαμπτήρων σε συνεργείο.Ηλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● χώρος κινητήρα
● πίνακας οργάνων
● χώρο φόρτωσης
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την
καινούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.

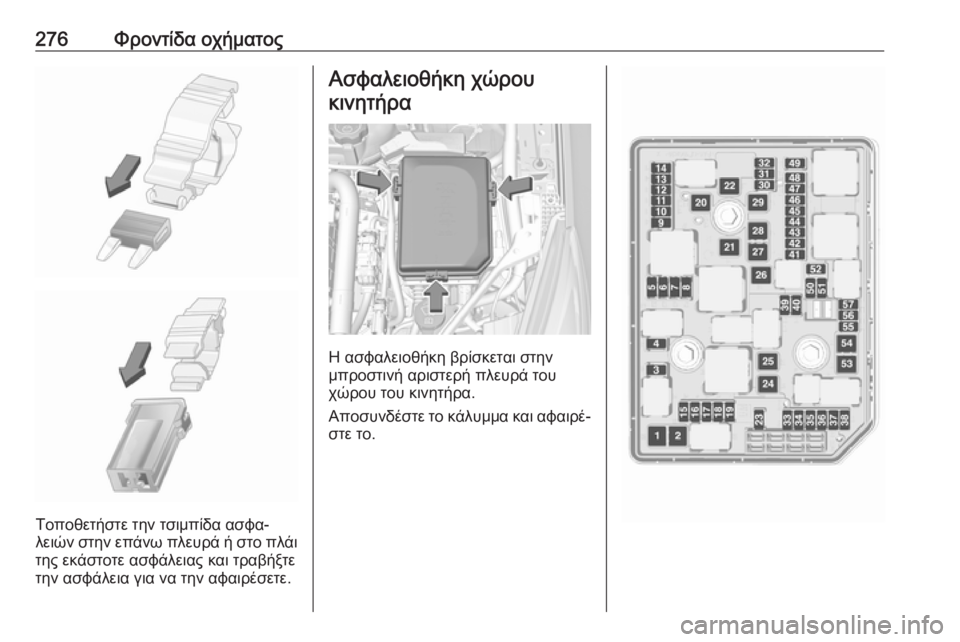

Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

276Φροντίδα οχήματος
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσυνδέστε το κάλυμμα και αφαιρέ‐
στε το.

Φροντίδα οχήματος277Αρ.Κύκλωμα1Μίζα2Μίζα3Αισθητήρας καυσαερίων4Μονάδα ελέγχου κινητήρα5Λειτουργίες κινητήρα6Μονάδα ελέγχου κιβωτίου ταχυ‐
τήτων7–8Μονάδα ελέγχου κινητήρα9Σύστημα κλιματισμού10Σύστημα εξάτμισης diesel11Σύστημα κλειδώματος της
πόρτας χώρου αποσκευών,
σύστημα μετάδοσης12Σύστημα μασάζ οσφυϊκής
χώρας καθίσματος13Ελεγχόμενη από τη θερμο‐
κρασία του κινητήρα αντλία14Σύστημα εξάτμισης diesel15Αισθητήρας καυσαερίων16Σύστημα ψεκασμού καυσίμουΑρ.Κύκλωμα17Σύστημα ψεκασμού καυσίμου18Σύστημα εξάτμισης diesel19Σύστημα εξάτμισης diesel20–21Μετασχηματιστής DC/AC22ABS23Σύστημα πλύσης για το μπρο‐
στινό και πίσω παρμπρίζ24–25Θέρμανση πετρελαίου26Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων27Ηλεκτρονική μονάδα ηλεκτρικής
πόρτας χώρου αποσκευών28–29Θερμαινόμενο πίσω παρμπρίζ30Σύστημα ξεπαγώματος καθρε‐
πτών31–Αρ.Κύκλωμα32Μετασχηματιστής DC/Οθόνη
LED/Ηλεκτρικός θερμαντήρας/
Σύστημα κλιματισμού/Ελεγκτής
προθερμαντήρων33Προειδοποίηση αντικλεπτικής
προστασίας34Κόρνα35Πρίζα χώρου αποσκευών36Μεγάλη σκάλα δεξιά
(αλογόνου)/Μεσαία σκάλα δεξιά
(LED)37Μεγάλη σκάλα, αριστερά
(αλογόνου)38Προβολέας LED/Αυτόματη
ρύθμιση ύψους δέσμης προβο‐
λέων39Μπροστινός προβολέας
ομίχλης40OnStar41Αισθητήρας νερού στο καύσιμο/ Αντλία νερού42Χειροκίνητη ρύθμιση ύψους
δέσμης προβολέων

278Φροντίδα οχήματοςΑρ.Κύκλωμα43Αντλία καυσίμου44Κάμερα πίσω θέασης/Εσωτε‐
ρικός καθρέπτης/Ηλεκτρονική
μονάδα τρέιλερ45Προβολέας LED αριστερά/Αυτό‐
ματη ρύθμιση ύψους δέσμης
προβολέων αριστερά46Πίνακας οργάνων47Κλειδαριά κολόνας τιμονιού48Πίσω υαλοκαθαριστήρας49–50Προβολέας LED δεξιά/Αυτό‐
ματη ρύθμιση ύψους δέσμης
προβολέων δεξιά51Μεσαία σκάλα αριστερά (LED)52Ηλεκτρονική μονάδα ελέγχου
κινητήρα/Ηλεκτρονική μονάδα
ελέγχου κιβωτίου ταχυτήτων53–54Υαλοκαθαριστήρες παρμπρίζ55Σύστημα εξάτμισης dieselΑρ.Κύκλωμα56–57–
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, ενδέχεται να
προκληθεί βλάβη.
Ασφαλειοθήκη ταμπλό Η ασφαλειοθήκη βρίσκεται πίσω από
ένα κάλυμμα.
Τραβήξτε το κάλυμμα και αφαιρέστε
το.
Οχήματα με ηλεκτρική φίσα:
Αν το κάλυμμα της ασφαλειοθήκης
διαθέτει ηλεκτρική φίσα, πρέπει να αφαιρεθεί χρησιμοποιώντας έναν
αντάπτορα και ένα κατσαβίδι. Ο αντά‐ πτορας φυλάσσεται στο ντουλαπάκι
του συνοδηγού 3 79. Το κατσαβίδι
φυλάσσεται στον χώρο αποσκευών
3 283.
Προσαρτήστε τον εξολκέα στην
ηλεκτρική φίσα.
