2017 OPEL ASTRA J Používateľská príručka (in Slovak)

Starostlivosť o vozidlo2233. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ju z krytu reflektora.
4. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
5. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
6. Vložte objímku so žiarovkou do krytu reflektora otočením v smerehodinových ručičiek tak, aby
zapadla.
7. Zmontujte zostavu svetla utiahnutím oboch skrutiek.
8. Namontujte a zaistite kryt.4-dverový notchback
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu
smerovky.
3. Odskrutkujte tri skrutky a z nárazníka vyberte zostavu svetla
do hmly.

224Starostlivosť o vozidlo
4. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ju z krytu reflektora.
5. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
6. Vymeňte objímku žiarovky a vložte ju do krytu reflektora, otočte
objímkou žiarovky v smere
hodinových ručičiek a nasaďte
konektor.
7. Nasaďte zostavu svetla do hmly do nárazníka a upevnite ju
pomocou troch skrutiek.
8. Nasaďte zostavu smerovky do nárazníka a upevnite ju pomocou
dvoch skrutiek.
9. Zaistite oba uzávery.
Predné smerovky
3-dverový hatchback
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otáčajte objímku žiarovky proti smeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z krytu
reflektora.

Starostlivosť o vozidlo2253. Žiarovku vyberiete z objímky aotočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do krytu reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
4-dverový notchback
1. Uvoľnite oba uzávery pomocou skrutkovača v označenej oblasti.
2. Odskrutkujte obe skrutky a znárazníka vyberte zostavu svetla.
3. Odpojte objímku žiarovky z krytu reflektora stlačením oboch
príchytných západiek.
4. Odpojte konektor z objímky žiarovky stlačením príchytnej
západky.
5. Vyberte a vymeňte objímku žiarovky so žiarovkou.
6. Vložte objímku žiarovky do krytu reflektora a nasaďte konektor.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocouoboch skrutiek.
8. Zaistite oba uzávery.
4-dverový notchback s predným
nárazníkom Sport/GSi
Žiarovky sú prístupné zospodu
vozidla.

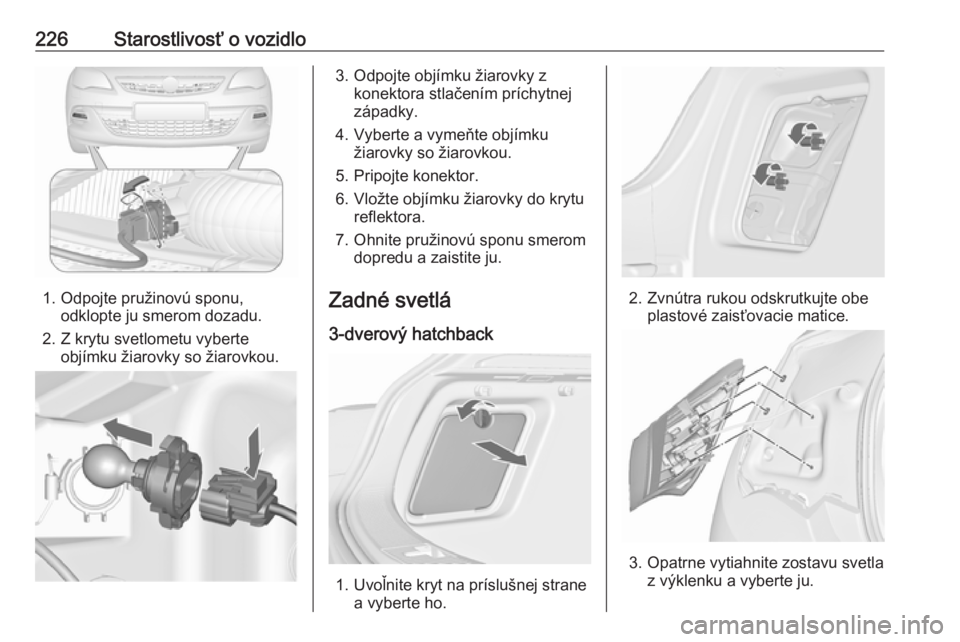

226Starostlivosť o vozidlo
1. Odpojte pružinovú sponu,odklopte ju smerom dozadu.
2. Z krytu svetlometu vyberte objímku žiarovky so žiarovkou.
3. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
4. Vyberte a vymeňte objímku žiarovky so žiarovkou.
5. Pripojte konektor.
6. Vložte objímku žiarovky do krytu reflektora.
7. Ohnite pružinovú sponu smerom dopredu a zaistite ju.
Zadné svetlá 3-dverový hatchback
1. Uvoľnite kryt na príslušnej strane a vyberte ho.
2. Zvnútra rukou odskrutkujte obeplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.

Starostlivosť o vozidlo2274. Vytiahnite konektor z držiakužiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
Verzia so svetelnou diódou (LED) Dajú sa vymeniť len žiarovky v
smerovkách ( 2).
6. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Pripojte konektor kabeláže do
zostavy svetla. Upevnite súpravu
svetla pomocou poistných kolíkov
do výklenku karosérie vozidla a z
vnútornej strany batožinového
priestoru dotiahnite plastové
poistné matice. Zatvorte kryt a
zaistite ho.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryty na príslušnej
strane.
2. Odskrutkujte tri skrutky.
3. Zo zadných výklopných dverí vyberte zostavu zadného svetla.
4. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
Verzia so svetelnou diódou (LED) Vymeniť možno iba zadné hmlové
svetlo, prípadne cúvacie svetlo
( 2 ), v závislosti od strany vozidla.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Nasaďte zostavu zadného svetla

228Starostlivosť o vozidlodo zadných výklopných dverí a
utiahnite zaisťovacie skrutky.
Pripevnite všetky kryty.
4-dverový notchback
1. Odstráňte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte dveplastové istiace matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Vytiahnite konektor z držiaku žiaroviek.
5.Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
6. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Pripojte konektor. Upevnite

Starostlivosť o vozidlo229súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryt na príslušnej
strane.
2. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany
vozidla.
3. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Nasaďte kryt.
Bočné smerovky
3-dverový hatchback Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho z pravého konca.

230Starostlivosť o vozidlo
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
4-dverový notchback Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho z pravého konca.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
