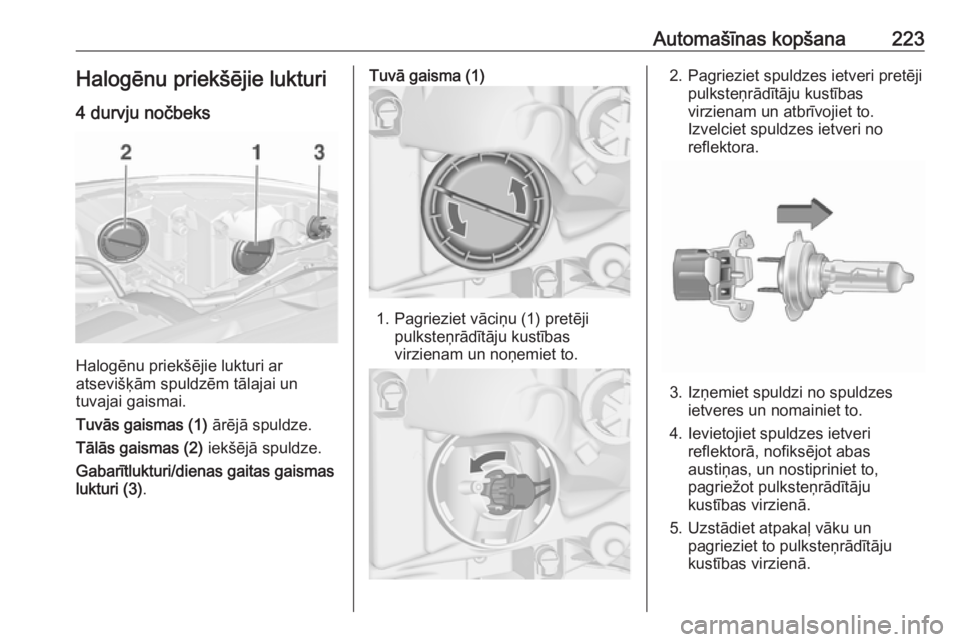

Automašīnas kopšana223Halogēnu priekšējie lukturi4 durvju nočbeks
Halogēnu priekšējie lukturi ar
atsevišķām spuldzēm tālajai un
tuvajai gaismai.
Tuvās gaismas (1) ārējā spuldze.
Tālās gaismas (2) iekšējā spuldze.
Gabarītlukturi/dienas gaitas gaismas
lukturi (3) .
Tuvā gaisma (1)
1. Pagrieziet vāciņu (1) pretēji
pulksteņrādītāju kustībasvirzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Izņemiet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
5. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.

224Automašīnas kopšanaTālā gaisma (2)
1. Pagrieziet vāciņu (2) pretējipulksteņrādītāju kustībasvirzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
Izvelciet spuldzes ietveri no
reflektora.
3. Izņemiet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes ietverireflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
5. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas gaitas gaismas lukturi (3)
1. Pagrieziet vāciņu (3) pretēji
pulksteņrādītāju kustībasvirzienam un noņemiet to. Vāka
pagriešanai izmantojiet
skrūvgriezi.
2. Saspiediet kopā fiksatorus un izvelciet spuldzes ietveri no
reflektora.

Automašīnas kopšana2253. Izņemiet spuldzi no ietveres unnomainiet to.
4. Uzstādiet spuldzes ietveri atpakaļ
reflektorā. Uzstādiet atpakaļ vāku
un pagrieziet to pulksteņrādītāju
kustības virzienā.
3 durvju hečbeks
Bihalogēna priekšējais lukturis (1) ar
vienu spuldzi tuvajai un tālajai
gaismai.
Gabarītlukturi/dienas gaitas gaismas
lukturi (2) .
Tuvā/tālā gaisma (1)
1. Pagrieziet vāciņu (1) pretēji
pulksteņrādītāju kustībasvirzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzes ietveri no vadu spraudkontakta, piespiežot
fiksatora mēlīti.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.

226Automašīnas kopšana5. Ievietojiet spuldzes ietverireflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas gaitas gaismas lukturi (2)
1. Pagrieziet spuldzes patronu (2)
pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes patronu no
reflektora.
2. Izņemiet spuldzi no patronas, pavelkot to.
3. Nomainiet spuldzi un ievietojiet patronā jauno spuldzi.
4. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Adaptīvais priekšējais
apgaismojums9 Bīstami
Adaptīvā priekšējā apgaismojuma
sistēmā izmantoti ksenona
priekšējie lukturi.
Ksenona priekšējie lukturi
darbojas ar ārkārtīgi augstu
elektrisko spriegumu.
Nepieskarieties! Uzticiet spuldžu
nomaiņu autoservisam.
Gabarītlukturi/dienas gaitas gaismas
lukturi ir izstrādāti kā gaismas diodes
(LED), un tos nevar mainīt.
Pagriezienu izgaismojuma spuldzes ir maināmas.

Automašīnas kopšana227Pagriezienu izgaismojums
1. Pagrieziet vāku pretējipulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri no
reflektora.
3. Atvienojiet spuldzi no spraudsavienojuma, pavelkot to.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Miglas lukturi
3 durvju hečbeks
1. Atdaliet vāciņu, ievietojot padziļinājumā skrūvgriezi, un
noņemiet to.

228Automašīnas kopšana
2. Izskrūvējiet abas skrūves unnoņemiet lukturu bloku no bufera.
3. Pagrieziet spuldzes patronupretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora korpusa.
4. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
5. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
6. Ievietojiet spuldzes patronu reflektora korpusā, pagriežot to
pulksteņrādītāju kustības virzienā,
un nofiksējiet.
7. Uzstādiet luktura korpusu, pievelkot abas skrūves.
8. Salieciet un nofiksējiet vāku.4 durvju nočbeks
1. Ar skrūvgriezi atbrīvojiet abus vāciņus atzīmētajā zonā.

Automašīnas kopšana2292. Izskrūvējiet abas skrūves unnoņemiet pagriezienu rādītāja
luktura bloku no bufera.
3. Izskrūvējiet trīs skrūves un noņemiet miglas luktura bloku no
bufera.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora korpusa.
5. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
6. Nomainiet un ievietojiet spuldzes patronu reflektora korpusā,
pagrieziet spuldzes patronu
pulksteņrādītāju kustības virzienā
un piestipriniet
spraudsavienojumu.
7. Piestipriniet miglas luktura bloku buferim un nostipriniet ar trim
skrūvēm.
8. Piestipriniet pagrieziena rādītāja luktura bloku buferim un
nostipriniet ar divām skrūvēm.
9. Uzlieciet abus vāciņus.
Priekšējie pagrieziena rādītāju lukturi
3 durvju hečbeks
1. Pagrieziet vāku (1) pretēji pulksteņrādītāju kustības
virzienam un noņemiet to.

230Automašīnas kopšana
2. Pagrieziet spuldzes patronupretēji pulksteņrādītāju kustības
virzienam, lai to atvienotu un
izņemtu no reflektora korpusa.
3. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
4. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
5. Ievietojiet spuldzes patronu atpakaļ reflektora korpusā un
pagrieziet to pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
4 durvju nočbeks1. Ar skrūvgriezi atbrīvojiet abus vāciņus atzīmētajā zonā.
2. Izskrūvējiet abas skrūves unnoņemiet lukturu bloku no bufera.
