Njega vozila175Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača malo
nakrivljenu prema kraku brisača i
gurnite ju dok ne se ne zakvači.
Pažljivo spustite polugu brisača.
Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Kratko svjetlo - vanjska žarulja (1).
Dugo svjetlo - unutarnja žarulja (2).
Kratko svjetlo (1) 1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.

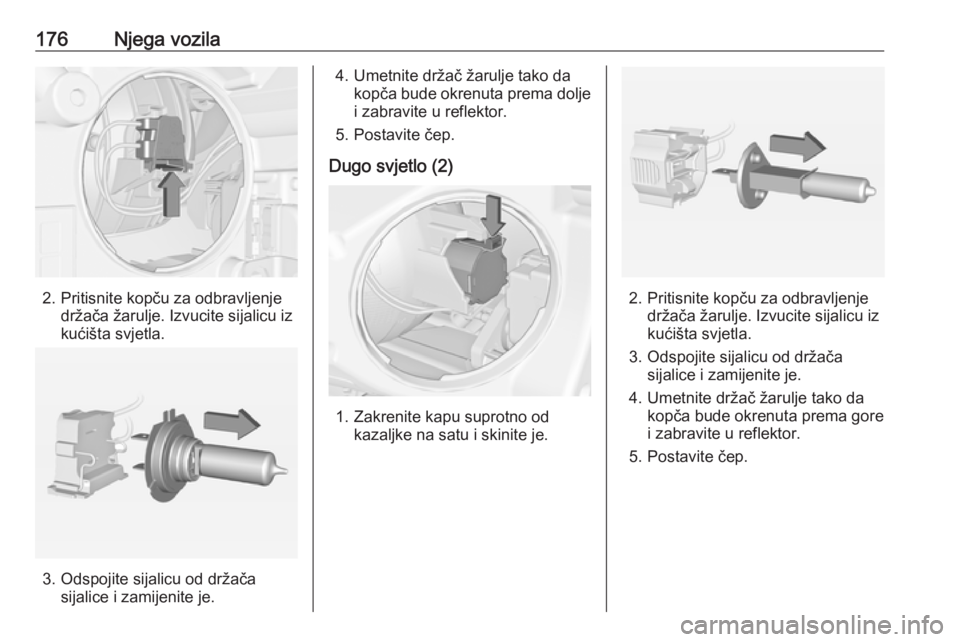

176Njega vozila
2. Pritisnite kopču za odbravljenjedržača žarulje. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje tako dakopča bude okrenuta prema dolje
i zabravite u reflektor.
5. Postavite čep.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Pritisnite kopču za odbravljenjedržača žarulje. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje tako da kopča bude okrenuta prema gore
i zabravite u reflektor.
5. Postavite čep.

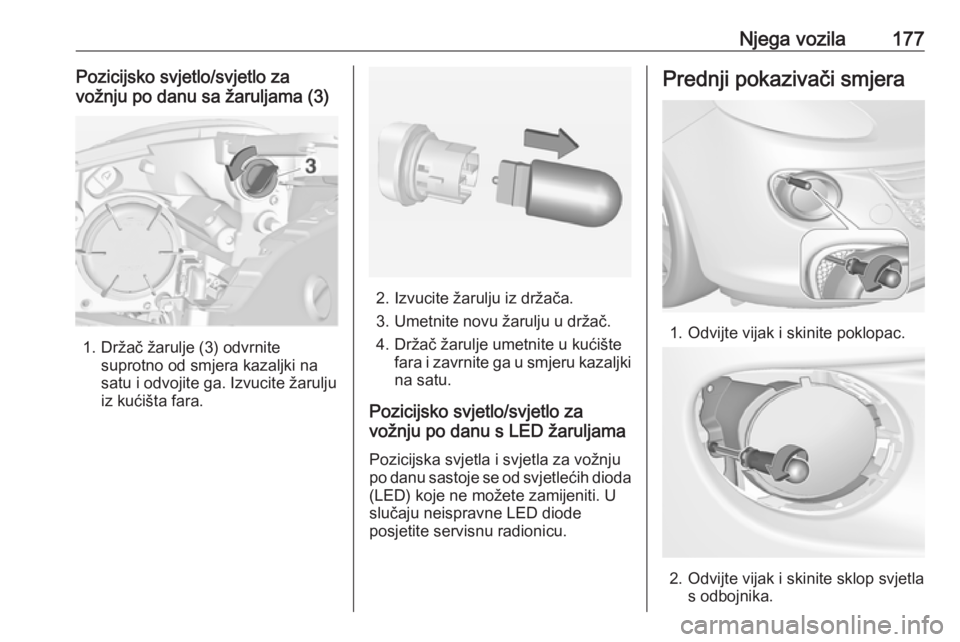

Njega vozila177Pozicijsko svjetlo/svjetlo za
vožnju po danu sa žaruljama (3)
1. Držač žarulje (3) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta fara.
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u držač.
4. Držač žarulje umetnite u kućište fara i zavrnite ga u smjeru kazaljki
na satu.
Pozicijsko svjetlo/svjetlo za
vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
po danu sastoje se od svjetlećih dioda (LED) koje ne možete zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.
Prednji pokazivači smjera
1. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetla
s odbojnika.

178Njega vozila
3. Isključite i skinite držač žaruljeokretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Adam Rocks
1. Otkvačite malu kapicu odvijačem na označenom položaju.
2. Skinite poklopac povlačenjemprstima na označenim
položajima, pogledajte strelice na
ilustraciji.

Njega vozila1793. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.
4. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
5. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
6. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite i zakvačite poklopac u odbojnik. Umetnite malu kapicu.
Stražnja svjetla
Verzija s dubokotonskom kutijom
(subwoofer)
Uklonite podni poklopac prtljažnika. Na desnoj strani uklonite i kutiju s
alatom kako biste pristupili poklopcu
3 67.
Verzija s kutijom za spremanje
Uklonite kutiju za spremanje kako
biste dobili pristup poklopcu 3 65.
1. Oslobodite poklopac na dotičnoj
strani i uklonite.
2. Iznutra rukom odvijte plastičnupričvrsnu maticu.

180Njega vozila
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
svjetlo pokazivača smjera 1
stražnje svjetlo 2
stražnje svjetlo / zaustavno
svjetlo 3
Ako su stražnje svjetlo 2 i stražnje
svjetlo/zaustavno svjetlo 3
svjetleće diode (LED), potražite
pomoć radionice za zamjenu.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.
Provjerite jesu li žice ostale u
vodilicama kabela.Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastičnu sigurnosnu maticu iz
prtljažnog prostora. Povucite
kružnu brtvu preko isturenog
dijela kućišta svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na
desnoj strani odbojnika, a stražnje
svjetlo za maglu nalazi se na lijevoj
strani odbojnika.
Opis zamjene žarulje jednak je za oba svjetla.

Njega vozila1811. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetlas odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Adam Rocks
1. Skinite poklopac povlačenjem rukom na označenom položaju,
pogledajte strelicu na slici.

182Njega vozila2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
7. Umetnite i zakvačite poklopac u odbojnik.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.
