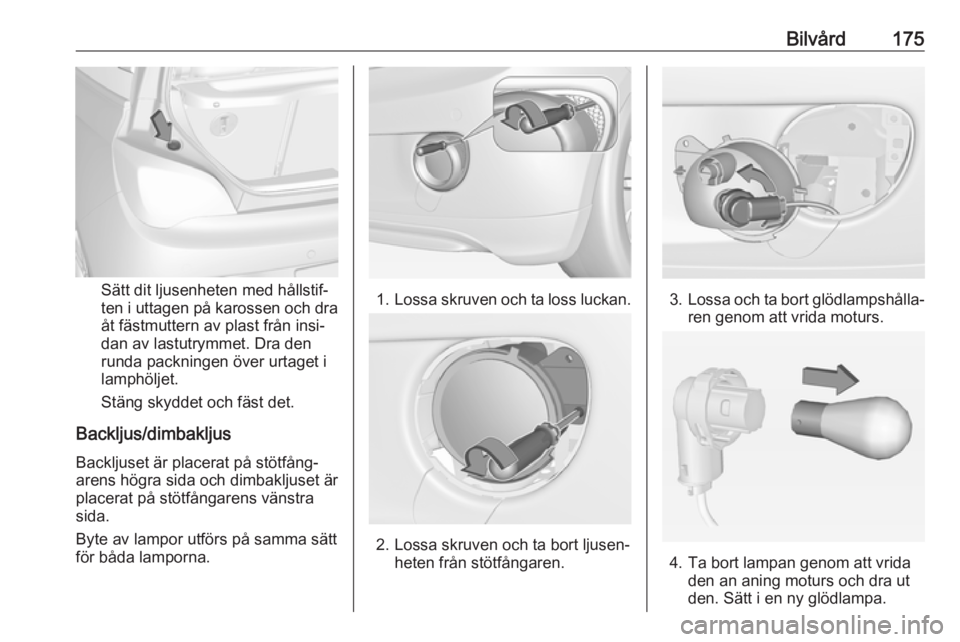

Sätt dit ljusenheten med hållstif‐
ten i uttagen på karossen och dra
åt fästmuttern av plast från insi‐
dan av lastutrymmet. Dra den
runda packningen över urtaget i
lamphöljet.
Stäng skyddet och fäst det.
Backljus/dimbakljus Backljuset är placerat på stötfång‐
arens högra sida och dimbakljuset är
placerat på stötfångarens vänstra
sida.
Byte av lampor utförs på samma sätt
för båda lamporna.1. Lossa skruven och ta loss luckan.
2. Lossa skruven och ta bort ljusen‐
heten från stötfångaren.
3.Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.

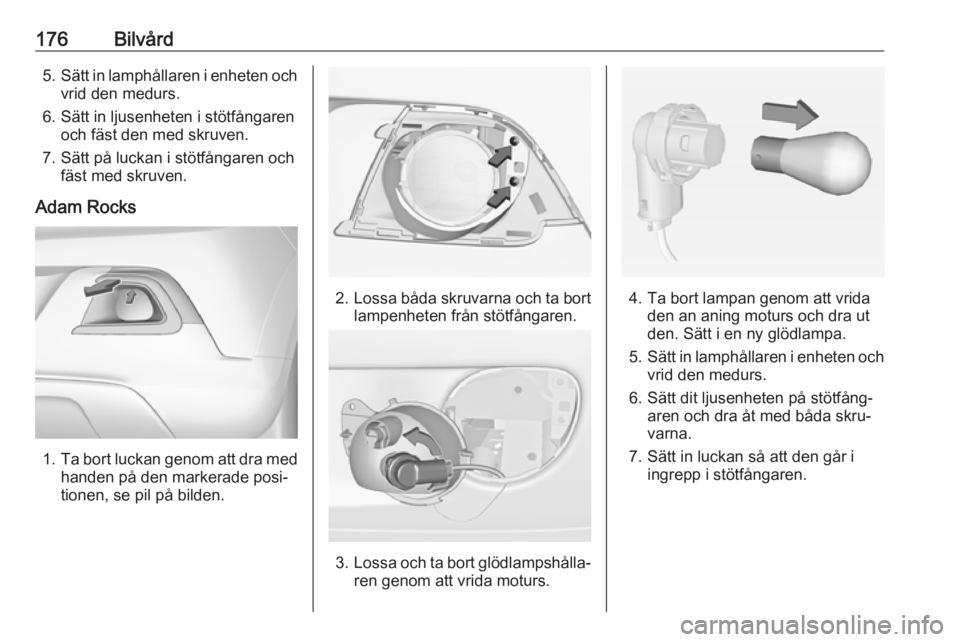

176Bilvård5.Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt in ljusenheten i stötfångaren och fäst den med skruven.
7. Sätt på luckan i stötfångaren och fäst med skruven.
Adam Rocks
1. Ta bort luckan genom att dra med
handen på den markerade posi‐
tionen, se pil på bilden.
2. Lossa båda skruvarna och ta bort
lampenheten från stötfångaren.
3. Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
5. Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
7. Sätt in luckan så att den går i ingrepp i stötfångaren.

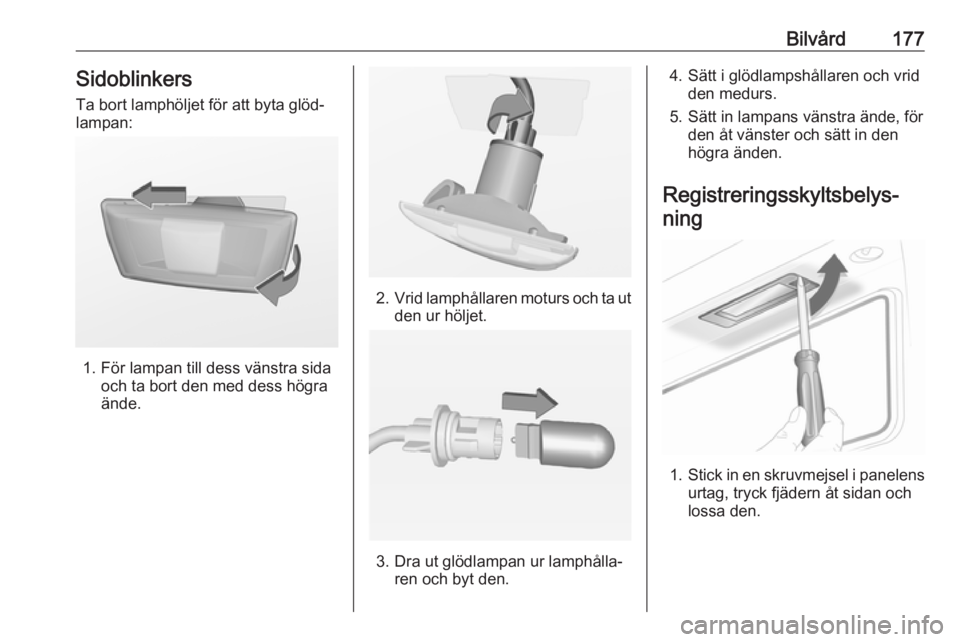

Bilvård177SidoblinkersTa bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

178Bilvård
2. Ta ut lampan nedåt, dra inte ikabeln.
3. Ta bort lamphållaren ur lamphöl‐jet genom att vrida moturs.
4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt i lampan i stötfångaren och låt den gå i ingrepp.
Kupébelysning Kupébelysning och läslamporLåt en verkstad utföra lampbyte.
Lastrumsbelysning Låt en verkstad utföra lampbyte.
Taklampa Låt en verkstad utföra lampbyte.
Stämningsbelysning Låt en verkstad utföra lampbyte.
Stjärnhimmel Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet,
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handsk‐
facket.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare
resp. koppla från tändningen.

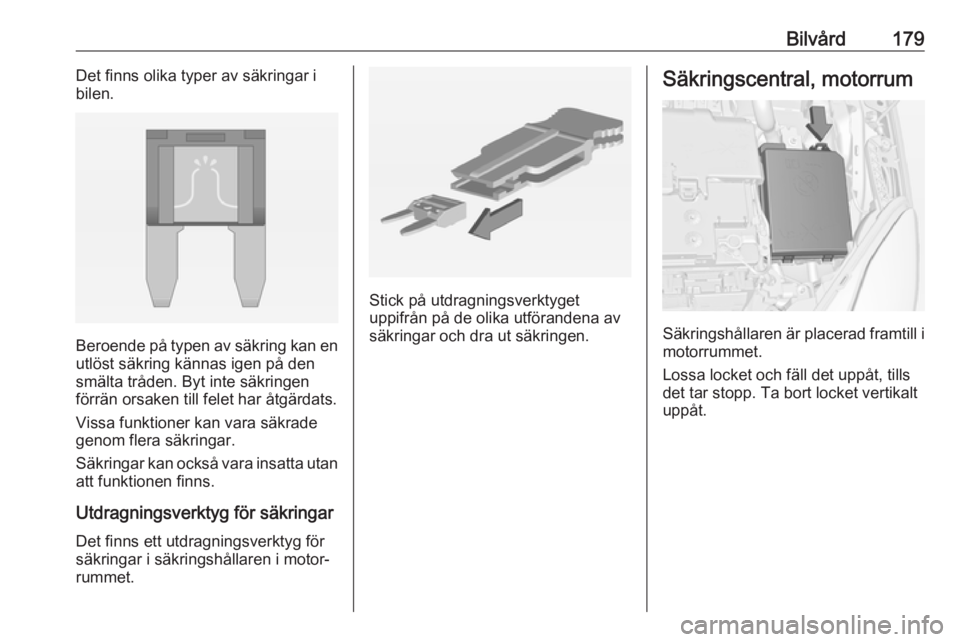

Bilvård179Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

180BilvårdNrStrömkrets1–2Strömställare för ytterspegel3Karosstyrenhet4Hopfällbar taklucka/chassistyr‐
modul5ABS6Varselljus vänster7–8Karosstyrenhet9Bilbatteriets givare10Strålkastarnivåreglering/TPMS/
hopfällbar taklucka11Bakre torkare12Avimning, fönster13Varselljus höger14Avimning, spegel15–16Chassistyrmodul/LPG-systemNrStrömkrets17Innerbackspegel18Motorstyrenhet19Bränslepump20–21Insprutningsspole22–23Insprutningssystem24Spolarsystem25Belysningssystem26Motorstyrenhet27–28Motorstyrenhet29Motorstyrenhet30–31Vänster strålkastare32Höger strålkastare33Motorstyrenhet

Bilvård181NrStrömkrets34Signalhorn35Koppling36–NrStrömkrets1ABS-pump2Främre torkare3Fläkt4Instrumentpanel5–6–7Elektrisk vakuumpump8Kylfläkt, låg9Kylfläkt, hög10Kylarfläkt/elektrisk vakuumpump11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.

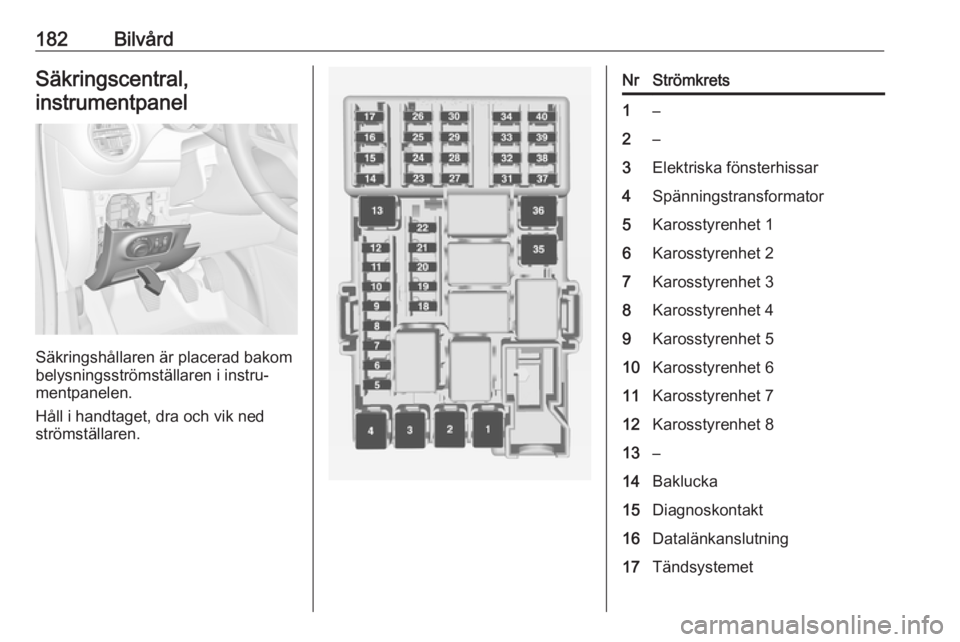

182BilvårdSäkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen.
Håll i handtaget, dra och vik ned
strömställaren.
NrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Diagnoskontakt16Datalänkanslutning17Tändsystemet
