2017 MAZDA MODEL MX-5 RF sensor

▼Raggio d'azione sensore
I sensori rilevano la presenza di ostacoli all'interno del seguente raggio d'azione.

Raggio d’azione sensore posteriore Raggio d’azione sensore laterale posterioreB AA: Circa 50 cm
B: Circa 150 cm
▼▼Funzionamento del sistema sensori di parcheggio
Quando l'accensione è commutata su ON e la leva del cambio (cambio manuale)/leva
selettrice (cambio automatico) viene messa in posizione di retromarcia (R), la segnalazione
acustica si attiva e il sistema è abilitato all'uso.
▼Segnalazione acustica sensori di parcheggio
Quando il sistema è attivo, la segnalazione acustica funziona come descritto di seguito.

Sensore posteriore
Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1
Massima distanzaCirca 150 cmŠ60 cmSuono intermittente con in-
tervalli lunghi
Lunga distanzaCirca 60Š45 cm
Suono intermittente con in-
tervalli medi
Al volante
Sistema sensori di parcheggio
4-152

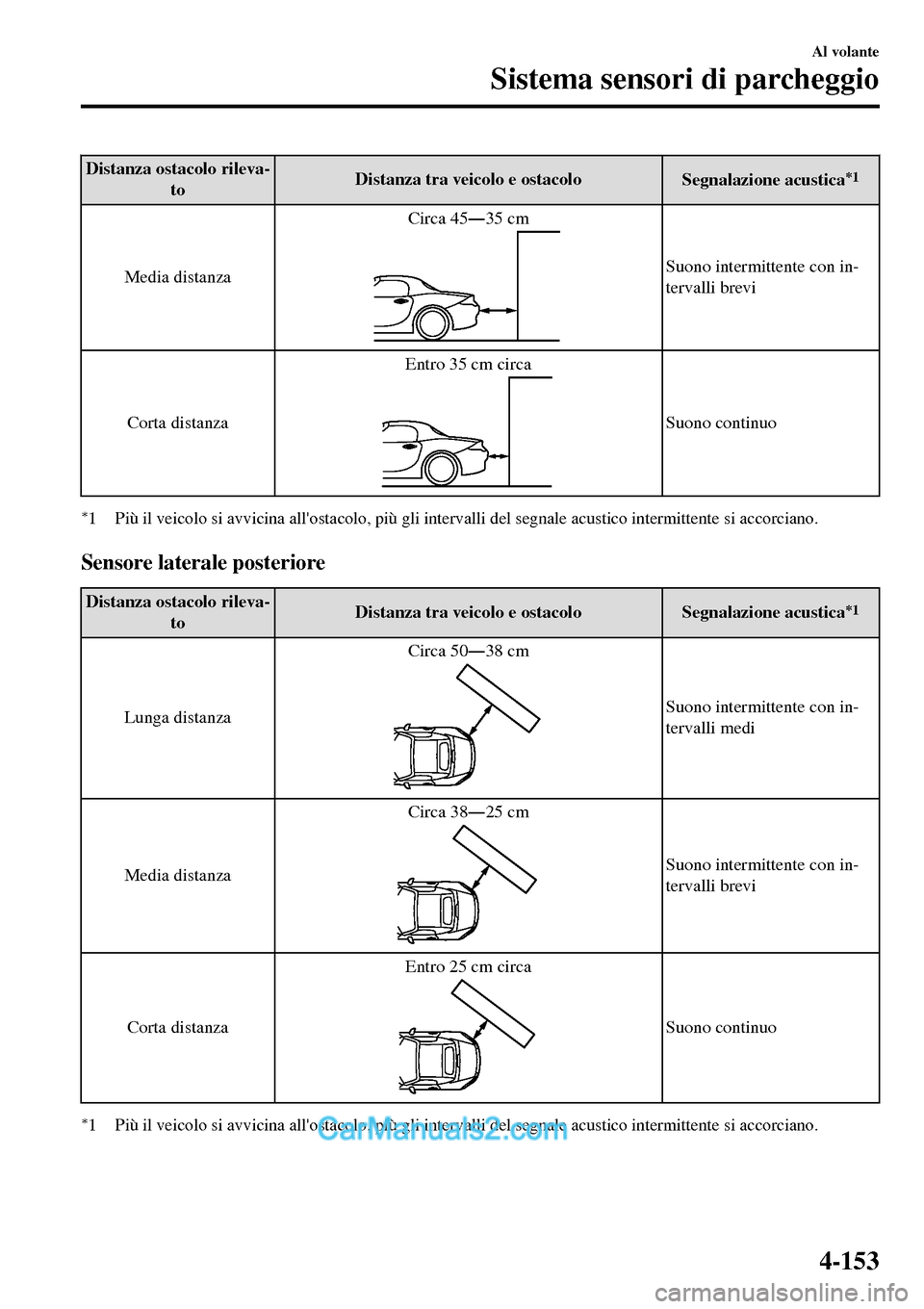

Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1
Media distanzaCirca 45Š35 cmSuono intermittente con in-
tervalli brevi
Corta distanzaEntro 35 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.

Sensore laterale posteriore
Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1
Lunga distanzaCirca 50Š38 cmSuono intermittente con in-
tervalli medi
Media distanzaCirca 38Š25 cm
Suono intermittente con in-
tervalli brevi
Corta distanzaEntro 25 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.

Al volante
Sistema sensori di parcheggio
4-153

NOTA
Se un ostacolo viene rilevato in una determinata zona per 6 secondi o più, la segnalazione
acustica cessa (eccetto per la zona a corta distanza). Se lo stesso ostacolo viene rilevato
in un'altra zona, si attiva la segnalazione acustica corrispondente.
▼Quando si attiva la segnalazione acustica
Il sistema informa il conducente circa la presenza di un'anomalia mediante la segnalazione
acustica.
Bip Come eseguire il controllo
Non viene emessa alcuna segna-
lazione acustica.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore Auto-
rizzato Mazda.
Quando il commutatore di av-
viamento viene commutato ON
o se il sensore di parcheggio ri-
leva un problema durante la gui-
da, si sente il suo intermittente
del cicalino da 1 a 4 volte.
*1
Rimuovere tutti i corpi estranei dall'area sensibile. Se il sistema non viene ri-
pristinato, far controllare il veicolo da un tecnico specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
*1 Il numero di volte in cui viene attivato il cicalino varia in base all'ubicazione del malfunzionamento.
Al volante
Sistema sensori di parcheggio
4-154

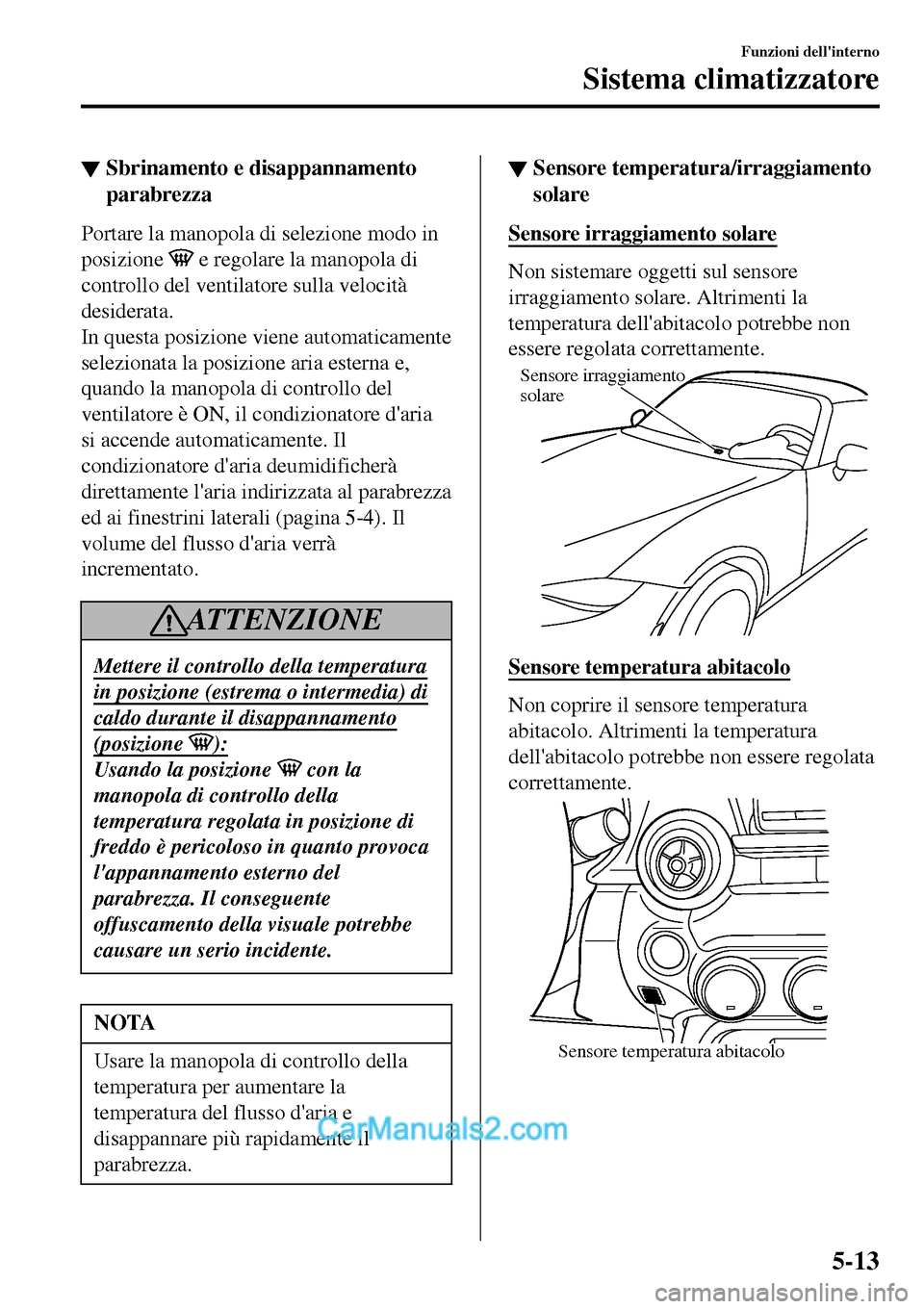

▼Sbrinamento e disappannamento
parabrezza
Portare la manopola di selezione modo in
posizione
e regolare la manopola di
controllo del ventilatore sulla velocità
desiderata.
In questa posizione viene automaticamente
selezionata la posizione aria esterna e,
quando la manopola di controllo del
ventilatore è ON, il condizionatore d'aria
si accende automaticamente. Il
condizionatore d'aria deumidificherà
direttamente l'aria indirizzata al parabrezza
ed ai finestrini laterali (pagina 5-4). Il
volume del flusso d'aria verrà
incrementato.
AT T E N Z I O N E
Mettere il controllo della temperatura
in posizione (estrema o intermedia) di
caldo durante il disappannamento
(posizione ):
Usando la posizione con la
manopola di controllo della
temperatura regolata in posizione di
freddo è pericoloso in quanto provoca
l'appannamento esterno del
parabrezza. Il conseguente
offuscamento della visuale potrebbe
causare un serio incidente.
NOTA
Usare la manopola di controllo della
temperatura per aumentare la
temperatura del flusso d'aria e
disappannare più rapidamente il
parabrezza.
▼Sensore temperatura/irraggiamento
solare
Sensore irraggiamento solare
Non sistemare oggetti sul sensore
irraggiamento solare. Altrimenti la
temperatura dell'abitacolo potrebbe non
essere regolata correttamente.
Sensore irraggiamento
solare
Sensore temperatura abitacolo
Non coprire il sensore temperatura
abitacolo. Altrimenti la temperatura
dell'abitacolo potrebbe non essere regolata
correttamente.
Sensore temperatura abitacolo
Funzioni dell'interno
Sistema climatizzatore
5-13

Lubrificazione carrozzeria
Tutte le parti mobili della carrozzeria,
quali cerniere e serrature delle porte e del
cofano, devono essere lubrificate ad ogni
cambio dell'olio motore. Nella stagione
invernale usare un lubrificante antigelo per
le serrature.

Verificare che il gancio secondario del
cofano ne impedisca l'apertura quando il
gancio principale è rilasciato.
Spazzole tergicristallo
AVVERTENZA
•È noto che i trattamenti di ceratura a
caldo usati nei lavaggi automatici
abbassano l'efficacia dei tergicristalli.
•Per prevenire danni alle spazzole
tergicristallo, non usare benzina,
paraffina, diluenti per vernici, o altri
solventi sulle spazzole o nelle loro
vicinanze.
•Quando la leva del tergicristallo è in
posizione AUTO e l'accensione è
commutata su ON, i tergicristalli
possono attivarsi automaticamente
nei seguenti casi:
•Se si tocca il parabrezza sopra il
sensore pioggia.
•Se si pulisce con uno straccio il
parabrezza sopra il sensore pioggia.
•Se si colpisce il parabrezza con una
mano o qualche oggetto.
•Se si colpisce il sensore pioggia
con una mano o qualche oggetto
dall'interno del veicolo.
Fare attenzione che mani e dita non
restino intrappolate perché
potrebbero subire lesioni o
danneggiare i tergicristalli. Quando si
lava o si sottopone a manutenzione il
veicolo, assicurarsi che la leva del
tergicristallo sia in posizione OFF.
La presenza di corpi estranei sia sul
parabrezza che sulle spazzole può ridurre
l'efficacia del tergicristallo. Si tratta
solitamente di insetti, resina vegetale e
trattamenti di ceratura a caldo effettuati da
alcuni impianti di lavaggio.
Manutenzione e cura
Manutenzione a cura dell'utente
6-26

•Se si pulisce con uno straccio o si
tocca il parabrezza sopra il sensore
pioggia.
•Se si colpisce il parabrezza con una
mano o un oggetto sia dall'esterno
che dall'interno del veicolo.
Non toccare il parabrezza con le mani
o raschietti quando la leva del
tergicristallo è in posizione
e
l'accensione è ON per evitare che le
dita restino schiacciate o i
tergicristalli e le relative spazzole si
danneggino.
Se si vuole pulire il parabrezza,
verificare che i tergicristalli siano
completamente disattivati ,
soprattutto quando si deve rimuovere
ghiaccio o neve (cioè quando si è
portati a lasciare acceso il motore).
•Non dirigere direttamente il getto
d'acqua nel vano motore. In caso
contrario, si potrebbero danneggiare
le parti elettriche oppure il motore
potrebbe avere problemi di
avviamento.
•Quando si lava e lucida il veicolo,
avere cura di non applicare eccessiva
forza nelle aree del cofano.
Altrimenti si potrebbe ammaccare il
veicolo.
•Non usare impianti di autolavaggio e
dispositivi ad alta pressione.
•Sincerarsi che lo sportello serbatoio
carburante sia chiuso e bloccare le
porte. Altrimenti, lo sportello
serbatoio carburante potrebbe essere
aperto forzatamente dalla pressione
dell'acqua causando danni al veicolo
o allo sportello stesso.
Per proteggere le finiture dalla ruggine e
dal deterioramento, la vostra Mazda deve
essere lavata a fondo con una certa
frequenza, almeno una volta al mese, con
acqua fredda o appena tiepida.

Se il veicolo non viene lavato come si
deve, si può rigare la vernice. Di seguito
vengono riportati alcuni esempi di come si
può rigare la vernice.

La vernice si può rigare quando:
•Il veicolo viene lavato senza aver prima
eliminato la sporcizia ed i corpi estranei
con un abbondante risciacquo.
•Il veicolo viene lavato usando un panno
ruvido, asciutto o sporco.
•Il veicolo viene lavato in un
autolavaggio che utilizza spazzoloni
sporchi o troppo duri.
•Vengono usate sostanze detergenti o
cere contenenti abrasivi.
NOTA
•Mazda non risponde per i danni causati
da impianti di lavaggio automatici o da
un lavaggio improprio.
•Le rigature sono più evidenti sui
veicoli di colore scuro.
Per minimizzare le rigature sulla vernice
di finitura del veicolo:
•Eliminare ogni traccia di sporco o di
corpi estranei sciacquando con acqua
fredda o appena tiepida prima del
lavaggio.
•Lavare il veicolo con molta acqua fredda o
appena tiepida e usare uno straccio morbido.
Non usare stracci di nylon.
Manutenzione e cura
Cura dell'estetica
6-59

Segnalazione Spia
(Accensione)
Spia indicazione/spia
luminosa sistema di
segnalazione cambio
corsia (LDWS)
*
•La spia indicazione/spia luminosa rimane accesa se si verifica un problema nel sistema. Far con-
trollare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
•L'LDWS non opera quando la spia indicazione/spia luminosa si accende.
AVVERTENZA
•In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un proble-
ma. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Quando la spia indicazione/spia luminosa si accende mentre si guida il veicolo.
Quando il sistema viene annullato automaticamente, la spia indicazione/spia luminosa si ac-
cende. Normalmente, il sistema viene ripristinato automaticamente e la spia indicazione/spia
luminosa si spegne; tuttavia, se la spia indicazione/spia luminosa rimane accesa, potrebbe es-
serci un problema nel sistema.
•La spia indicazione/spia luminosa non si accende quando l'accensione è commutata su ON.•Usare sempre pneumatici di dimensioni appropriate e della stessa marca, dello stesso tipo e con
lo stesso disegno del battistrada per tutte e quattro le ruote. Inoltre, non utilizzare sullo stesso
veicolo pneumatici con sensibile differenza di usura del battistrada. Se si usano pneumatici
inappropriati come indicato sopra, l'LDWS potrebbe non operare normalmente.
•Quando si usa un ruotino di scorta d'emergenza, il sistema potrebbe non operare normalmente.
NOTA
Se l'area del parabrezza di fronte alla telecamera controllo abbaglianti (FSC) è appannata o
ostruita, la segnalazione luminosa si accende temporaneamente. Se la segnalazione luminosa ri-
mane accesa, potrebbe esserci un problema nel sistema.
(Ambra)
Spia indicazione/spia
luminosa sistema con-
trollo abbaglianti
(Spia indicazione/spia
luminosa sistema
HBC)
*
La spia indicazione/spia luminosa rimane accesa se si verifica un problema nel sistema. Far control-
lare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Au-
torizzato Mazda.
NOTA
Se l'area del parabrezza di fronte alla telecamera controllo abbaglianti (FSC) è appannata o
ostruita, la spia indicazione/spia luminosa si accende temporaneamente. Se la spia indicazione/
spia luminosa si accende, potrebbe esserci un problema al sistema.
Spia indicazione mo-
nitoraggio punto cieco
(Spia indicazione
BSM)
*
Il messaggio viene visualizzato quando si verifica un malfunzionamento nel sistema. Far controllare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autoriz-
zato Mazda.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rilevare sono
rari, il sistema potrebbe andare in pausa. Tuttavia tutto ciò è normale.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-42*Alcuni modelli.

Segnalazione Spia
Indicatore luminoso
monitoraggio punto
cieco OFF (indicatore
luminoso BSM OFF)
*
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un problema.
Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ri-
paratore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa rimane accesa anche quando il sistema monitoraggio punto cieco (siste-
ma BSM) è operativo.
•La segnalazione luminosa si accende durante la guida.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rilevare sono
rari, il sistema potrebbe andare in pausa [l'indicatore luminoso monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF) nel quadro strumenti si accende]. Tuttavia tutto ciò è normale.
Spia indicazione tetto
rigido a scomparsa*
Il messaggio viene visualizzato quando si verifica un malfunzionamento nel sistema. Far controllare
il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autoriz-
zato Mazda.
Spia luminosa fari a
LEDQuesta segnalazione luminosa si accende se si verifica un malfunzionamento nei fari a LED. Far
controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Ripara-
tore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-43
