2017 MAZDA MODEL MX-5 RF display

MERKNAD
•Etter påfylling kan det ta litt tid før
indikatoren stabiliserer seg. I tillegg
kan det hende at indikatoren viser litt
feil ved kjøring i svinger eller bakker,
ettersom drivstoffet forflytter seg i
tanken.
•Displayet som viser en fjerdedel eller
mindre gjenværende drivstoff, har
flere segmenter for å vise det
gjenværende drivstoffnivået i større
detalj.
•Pilens retning () viser at tankluken
er på venstre side av bilen.
ttInstrumentpanelbelysning
Når parkeringslysene slås på med
tenningsbryteren PÅ, dimmes lysstyrken
til instrumentpanelet.
MERKNAD
Når parkeringslysene slås på, tennes
parkeringslysindikatorlampen på
instrumentpanelet.
Se Frontlys på side 4-58.
Lysstyrken på instrumentpanelet og
belysningen av instrumentpanelet kan
reguleres ved å dreie på knappen.
•Lysstyrken reduseres ved å dreie
knappen mot venstre. Det høres en
pipetone når knappen har blitt dreid til
maksimal dimmestilling.
•Lysstyrken økes ved å dreie knappen
mot høyre.
Dimmet
Skarpt
Funksjon for å slå av
belysningsdimmeren
Belysningsdimmeren kan slås av ved å
dreie instrumentpanelets belysningsknapp
mot høyre inntil det høres en pipetone,
mens instrumentpanelet er dimmet med
tenningsbryteren PÅ. Hvis synligheten til
instrumentpanelet er redusert fordi det
blendes av omliggende lys, bør du slå av
belysningsdimmeren.
MERKNAD
•Når belysningsdimmeren slås av, kan
ikke instrumentpanelet bli dimmet
selv om parkeringslysene slås på.
•Når belysningsdimmeren slås av,
skifter skjermen i midtdisplayet til
konstant visning av dagslysskjermen.
Under kjøring
Instrumentpanel og display
4-26

tUtetemperatur (uten
multiinformasjonsdisplay)
Når tenningen skrus PÅ, vises
utetemperaturen.
MERKNAD
Under følgende forhold kan
utetemperaturen som vises, skille seg
fra den faktiske utetemperaturen
avhengig av omgivelsene og
bilforholdene:
•Markant kalde eller varme
temperaturer.
•Plutselige endringer i utetemperatur.
•Bilen er parkert.
•Bilen kjøres i lav hastighet.
Endre temperaturenheten for
utetemperaturdisplayet (biler med type
B/C)
Utetemperaturenheten kan skiftes mellom
Celsius og Fahrenheit.
Innstillingene kan endres ved bruk av
skjermen på midtdisplayet.
Se Persontilpasningsfunksjoner på side
9-10.
MERKNAD
Når temperaturenheten som vises i
utetemperaturdisplayet er endret,
endres samtidig temperaturenheten som
vises i kjølevæsketemperaturdisplayet.
Utetemperaturadvarsel*
Når utetemperaturen er lav, blinker
indikatorlampen og et lydsignal høres for å
varsle føreren om muligheten for isete
veier.
Hvis utetemperaturen er under ca 4 °C,
blinker utetemperaturmåleren og
-merket
i omtrent ti sekunder og en pipetone høres
en gang.
MERKNAD
Hvis utetemperaturen er under –20 °C,
gis det ingen pipetone. Men
-merket
lyser.
ttDisplay for justerbar fartssperre
(uten multiinformasjonsdisplay)
*
Status for innstillingen av den justerbare
fartssperren vises.

tBilhastighet satt av cruisekontroll
(uten multiinformasjonsdisplay)
*
Bilhastigheten forhåndsinnstilt ved bruk
av cruisekontrollen vises.

(Europeisk modell)
(Unntatt europeisk modell)
Under kjøring
Instrumentpanel og display
*Noen modeller.4-27

tKjørecomputer og INFO-bryter
(uten multiinformasjonsdisplay)
Den følgende informasjonen kan velges
ved å trykke på INFO-bryteren mens
tenningen står PÅ.
•Omtrentlig distanse som du kan kjøre på
det drivstoffet som er tilgjengelig.
•Gjennomsnittlig drivstofforbruk
•Gjeldende drivstofforbruk
•Bilens gjennomsnittshastighet
•Bilhastighetsalarm*
Hvis du har problemer med
kjørecomputeren, bør du ta kontakt med et
verksted, vi anbefaler et autorisert
Mazda-verksted.
Distanse til tom tank
Denne modusen viser omtrent hvor langt
du kan kjøre med det drivstoffet som er på
tanken, hvis du opprettholder samme
drivstofforbruk.

Distansen til tom tank vil bli beregnet og
vist hvert sekund.
(Europeisk modell)
(Unntatt europeisk modell)
MERKNAD
•Selv om distansen til tom tank som
vises, kan indikere at man kan kjøre
et godt stykke før det er nødvendig å
fylle tanken, er det lurt å fylle så
snart som mulig hvis drivstoffnivået
er meget lavt eller hvis varsellampen
for lite drivstoff tennes.
•Det kan hende displayet ikke endres
med mindre du fyller på mer enn ca.
9 l med drivstoff.
•Distansen til tom tank er den
omtrentlige gjenværende distansen
bilen kan kjøres før drivstoffmåleren
(som indikerer gjenværende
drivstoff) blir borte.
•Hvis det ikke foreligger noen
informasjon om tidligere
drivstofforbruk, for eksempel når
bilen er ny eller informasjonen er
slettet fordi batteriet har vært
frakoplet, kan den faktiske
rekkevidden før tanken blir tom
avvike fra det som vises.
Gjennomsnittlig drivstofforbruk
Denne modusen viser gjennomsnittlig
drivstofforbruk ved å regne ut det totale
drivstofforbruket og den totale
kjøredistansen siden bilen ble kjøpt,
batteriet ble tilkoplet igjen etter en
frakopling eller computeren ble nullstilt.
Gjennomsnittlig drivstofforbruk beregnes
og vises hvert minutt.
Under kjøring
Instrumentpanel og display
4-28*Noen modeller.

(Europeisk modell)
(Unntatt europeisk modell)
Trykk på INFO-bryteren i mer enn 1,5
sekund for å slette opplysningene som blir
vist.
Etter at du har trykket på INFO-bryteren,
vises --- L/100 km på displayet i omtrent
ett minutt før drivstofforbruket regnes ut
på nytt og vises.
Gjeldende drivstofforbruk
Denne modusen viser gjeldende
drivstofforbruk ved å regne ut mengden av
forbrukt drivstoff og kjøredistansen.

Gjeldende drivstofforbruk vil bli beregnet
og vist hvert andre sekund.
(Europeisk modell)
(Unntatt europeisk modell)
Når du har bremset ned til 5 km/t,
vises - - - L/100 km.
Bilens gjennomsnittshastighet
Denne modusen viser gjennomsnittlig
hastighet ved å regne ut tiden og
kjøredistansen siden batteriet ble tilkoplet
eller computeren ble nullstilt.
Gjennomsnittlig hastighet vil bli beregnet
og vist hvert 10. sekund.
(Europeisk modell)
(Unntatt europeisk modell)
Trykk på INFO-bryteren i mer enn 1,5
sekund for å slette opplysningene som blir
vist. Etter at du har trykket på
INFO-bryteren, vises --- km/t på displayet
i omtrent ett minutt før bilhastigheten
regnes ut på nytt og vises.
Bilhastighetsalarmmodus
*
I denne modusen vises den gjeldende
innstillingen for bilens hastighetsalarm.
Du kan endre hastigheten der advarselen
utløses.
MERKNAD
Visningen av bilens hastighetsalarm
aktiveres samtidig som varseltonen
høres. Den innstilte bilhastigheten
blinker flere ganger.
Bilens hastighetsalarm kan settes ved bruk
av INFO-bryteren.
MERKNAD
•Bilens hastighet bør alltid stilles inn i
samsvar med lover og forskrifter i
landet/byen der bilen kjøres. I tillegg
skal du alltid bekrefte bilens
hastighet på speedometeret.
•Bilens hastighetsalarm kan stilles på
mellom 30 og 250 km/t.
Under kjøring
Instrumentpanel og display
*Noen modeller.4-29

Bilens hastighetsalarm kan settes ved bruk
av følgende fremgangsmåte.
1. Trykk på INFO-bryteren for å vise
alarmmodus for bilhastigheten.
2. Trykk på INFO-bryteren kontinuerlig
inntil du hører en pipetone.
Displayet av innstilt bilhastighet
blinker med tredje siffer
(hundreplassen).
3. Trykk på INFO-bryteren og still inn
tredje siffer (hundreplassen) til ønsket
bilhastighet.
Tallverdien skifter hver gang du
trykker på INFO-bryteren.
4. Trykk på INFO-bryteren kontinuerlig
inntil du hører en pipetone.
Displayet av innstilt bilhastighet
blinker med de to nedre sifrene (tier-
og ettallsplassen).
5. Trykk på INFO-bryteren og still inn de
to nedre sifrene (tier- og ettallsplassen)
til ønsket bilhastighet.
Tallverdien skifter hver gang du
trykker på INFO-bryteren.
6. Trykk på INFO-bryteren kontinuerlig
inntil du hører en pipetone.
Den innstilte bilhastigheten vises på
alarmskjermbildet for bilhastigheten.
Under kjøring
Instrumentpanel og display
4-30

Multi-informasjonsdisplay og INFO-bryter*
INFO-bryter Multiinformasjonsdisplay
Multiinformasjonsdisplayet viser følgende informasjon.
•Kilometerteller
•Trippteller
•Kjølevæsketemperaturmåler
•Drivstoffmåler
•Utetemperatur
•Distanse til tom tank
•Gjennomsnittlig drivstofforbruk
•Gjeldende drivstofforbruk
•Vedlikeholdsmonitor
•Display for varsel om kjørefeltavvik (LDWS)
•Cruisekontrolldisplay
•Display for justerbar fartssperre
•Kompassdisplay
•Bilhastighetsalarm
•Takbevegelsesdisplay
•Va r s e l m e l d i n g
Under kjøring
Instrumentpanel og display
*Noen modeller.4-31

Innholdet på skjermen skifter hver gang du trykker på INFO-bryteren.
Feil ved
kjøretøysystemet
TRIP
TRIP
Frist for service overskredet
måneder
Trykk på INFO-bryterenTrykk på INFO-bryteren Trykk på INFO-bryterenTrykk på INFO-bryteren
Trykk på INFO-bryteren Kjølevæsketemperatur-
måler, vedlikeholdsover-
våking, utetemperatur,
kilometerteller,
drivstoffmålerKjølevæsketempera-
turmåler, kompass,
distanse til tom tank,
utetemperatur,
kilometerteller,
drivstoffmåler Varselmelding,
utetemperatur,
kilometerteller,
drivstoffmåler Kjølevæsketemperatur-
måler, trippteller A,
gjennomsnittlig
drivstofforbruk,
gjeldende drivstoffor-
bruk, utetemperatur,
kilometerteller,
drivstoffmåler
Kjølevæsketemperatur-
måler, trippteller B,
gjennomsnittlig
drivstofforbruk,
gjeldende drivstoffor-
bruk, utetemperatur,
kilometerteller,
drivstoffmåler*1
*2
*1: Vises bare når det oppstår en advarsel.
*2: Vises bare mens bilen kjøres.
Under kjøring
Instrumentpanel og display
4-32

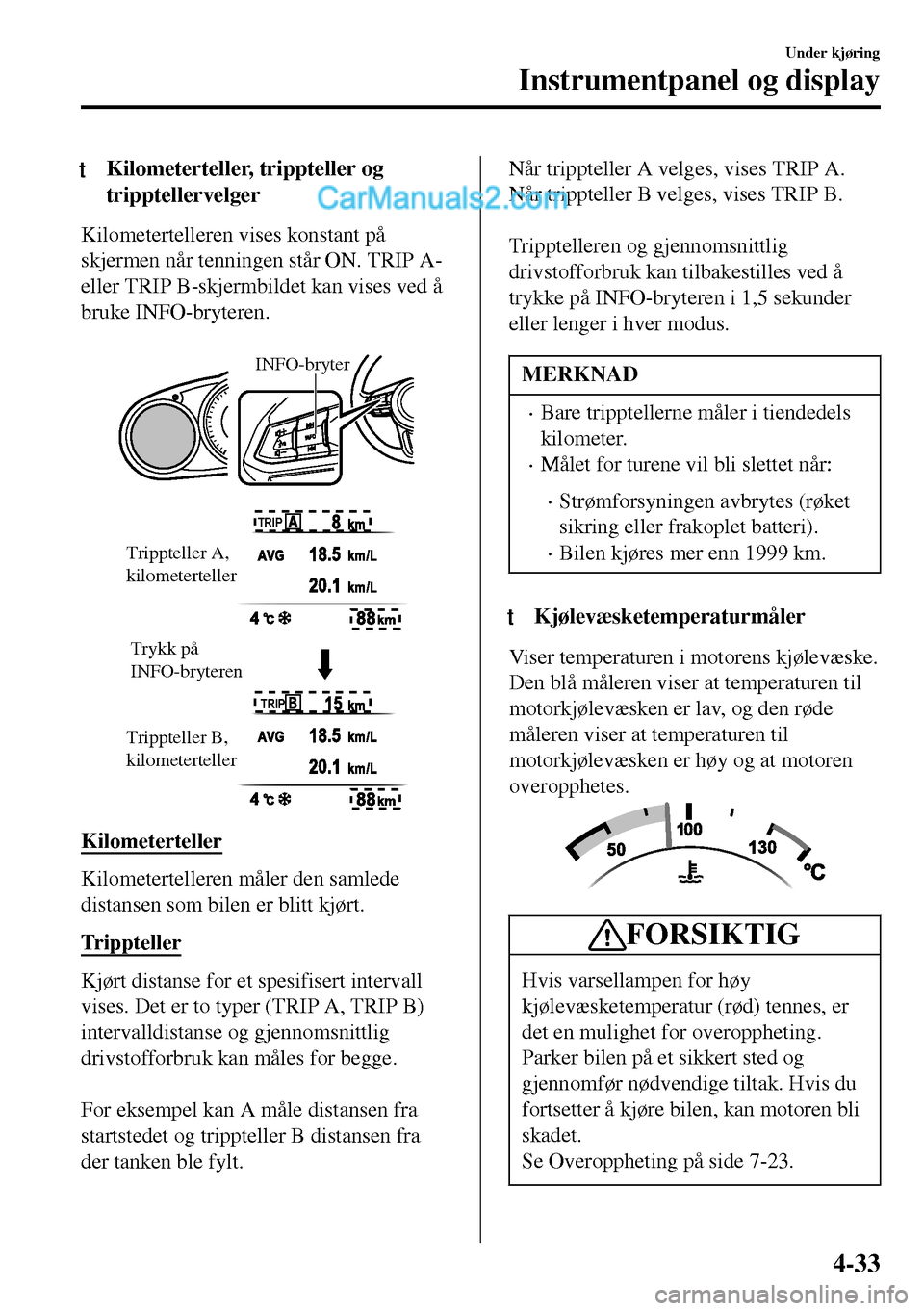

tKilometerteller, trippteller og
tripptellervelger
Kilometertelleren vises konstant på
skjermen når tenningen står ON. TRIP A-
eller TRIP B-skjermbildet kan vises ved å
bruke INFO-bryteren.

Trykk på
INFO-bryterenINFO-bryter
Trippteller A,
kilometerteller
Trippteller B,
kilometerteller
TRIP
TRIP
Kilometerteller
Kilometertelleren måler den samlede
distansen som bilen er blitt kjørt.
Trippteller
Kjørt distanse for et spesifisert intervall
vises. Det er to typer (TRIP A, TRIP B)
intervalldistanse og gjennomsnittlig
drivstofforbruk kan måles for begge.

For eksempel kan A måle distansen fra
startstedet og trippteller B distansen fra
der tanken ble fylt.
Når trippteller A velges, vises TRIP A.
Når trippteller B velges, vises TRIP B.

Tripptelleren og gjennomsnittlig
drivstofforbruk kan tilbakestilles ved å
trykke på INFO-bryteren i 1,5 sekunder
eller lenger i hver modus.
MERKNAD
•Bare tripptellerne måler i tiendedels
kilometer.
•Målet for turene vil bli slettet når:
•Strømforsyningen avbrytes (røket
sikring eller frakoplet batteri).
•Bilen kjøres mer enn 1999 km.
ttKjølevæsketemperaturmåler
Viser temperaturen i motorens kjølevæske.
Den blå måleren viser at temperaturen til
motorkjølevæsken er lav, og den røde
måleren viser at temperaturen til
motorkjølevæsken er høy og at motoren
overopphetes.
FORSIKTIG
Hvis varsellampen for høy
kjølevæsketemperatur (rød) tennes, er
det en mulighet for overoppheting.
Parker bilen på et sikkert sted og
gjennomfør nødvendige tiltak. Hvis du
fortsetter å kjøre bilen, kan motoren bli
skadet.
Se Overoppheting på side 7-23.
Under kjøring
Instrumentpanel og display
4-33
