2017 MAZDA MODEL MX-5 RF display

tIndikator/indikatorlamper
Disse lampene tennes eller blinker for å varsle brukeren om systemets driftsstatus eller en
systemfeil.
Signal Indikatorlamper Side
*Indikatorlampe for deaktivert passasjerkollisjons-
pute*12-45
(Hvit/grønn)
*NØKKEL-indikator/indikatorlampe3-9
Sikkerhetsindikatorlampe*13-49
*Indikatorlampe for bevegelse av kabriolettak3-43
(Grønn)
*i-stop-indikatorlampe4-17
(Hvit/grønn)*i-ELOOP-indikator/-indikatorlampe4-87
*Indikator for bilhastighetsalarm4-37
*Skiftenøkkel-indikator/indikatorlampe*14-44
(Blå)Indikatorlampe for lav kjølevæsketemperatur 4-44
*Girstillingsindikator4-49
Lys på-indikatorlampe 4-58
Indikatorlampe for fjernlysFjernlys-nærlys
4-63
Ly s h o r n
4-63
*Indikatorlampe for tåkebaklys4-65
Indikatorlampe for blinklys/nødblinkBlinklys
4-66
Nødblinklys
4-73
Under kjøring
Instrumentpanel og display
4-42*Noen modeller.

Signal Indikatorlamper Side
TCS/DSC-indikatorlampe*1
Veigrepskontrollsystem (TCS)
4-82
Dynamisk stabilitetskontroll (DSC)
4-83
(Slås på)
7-33
DSC OFF-indikatorlampe*14-83
*Velg modus-indikator4-93
(Hvit)
*Indikator for system for overvåking av dekktrykk4-138
(Grønn)
*Indikatorlampe for fjernlyskontrollsystemet (HBC)4-100
*AV-indikatorlampe for dødvinkelovervåking
(BSM)*14-112
*AV-indikatorlampe for system for varsling når kjø-
refilen forlates (LDWS)*14-104
(Hvit/gul)
*Hovedindikator/-indikatorlampe for justerbar farts-
sperre4-119
(Grønn)
*Indikator-/indikatorlampe for påsatt justerbar farts-
sperre4-119
(Hvit/gul)
*Hovedindikator/-indikatorlampe for cruisekontroll4-130
(Grønn)
*Cruisekontroll innstilt-indikator/ indikatorlampe4-130
*1 Lampen tennes når tenningen slås på for en funksjonskontroll, og slås av et par sekunder senere eller når
motoren har startet. Hvis lampen ikke tennes eller fortsetter å lyse, må du få bilen undersøkt på et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted.
Under kjøring
Instrumentpanel og display
*Noen modeller.4-43

tSkiftenøkkel-indikator/
indikatorlamper
*
Type A instrumentpanel
Utfør vedlikehold i samsvar med
meldingen.
Type B instrumentpanel
Når tenningen settes på ON, tennes
skiftenøkkelindikatorlampen og slås
deretter av etter et par sekunder.
Skiftenøkkel-indikatorlampen tennes når
den forhåndsinnstilte
vedlikeholdsperioden er over. Bekreft
innholdet og utfør vedlikehold.
Se Vedlikeholdsovervåking på side 6-11.
tIndikatorlampe for lav
kjølevæsketemperatur (blå)
Lampen lyser kontinuerlig når
kjølevæsketemperaturen er lav og slås av
når motoren er varm.
Hvis indikatorlampen for lav
kjølevæsketemperatur fortsetter å lyse
etter at motoren har blitt tilstrekkelig
oppvarmet, kan det være en funksjonsfeil i
temperatursensoren. Be om råd fra et
verksted, vi anbefaler et autorisert
Mazda-verksted.
Under kjøring
Instrumentpanel og display
4-44*Noen modeller.

ti-ELOOP-indikatorlampe/
kontrollstatusdisplay
Føreren varsles om
kraftgenereringsstatusen til i-ELOOP og
biltilstanden av indikatorlampen for
i-ELOOP (grønn) og
kontrollstatusdisplayet.
i-ELOOP-indikatorlampen (grønn) (bil
med type B instrumentpanel)

Lampen tennes under generering av strøm.
Kontrollstatusdisplay (biler med type
B / type C stereoanlegg)
Strømgenereringsstatusen til i-ELOOP
vises i midtdisplayet.
Se Kontrollstatusdisplay på side 4-90.
Under kjøring
i-ELOOP
4-87

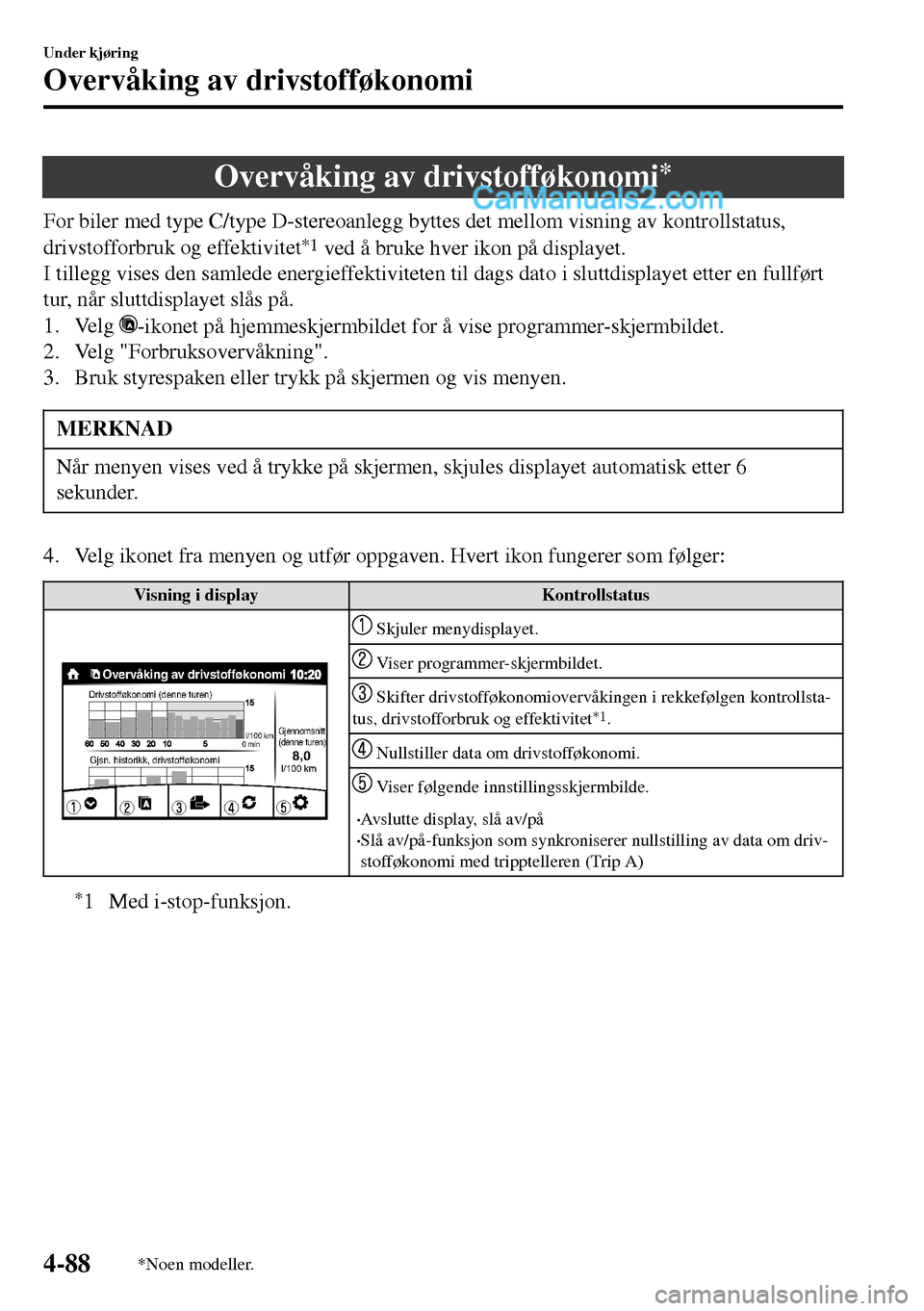

Overvåking av drivstofføkonomi*
For biler med type C/type D-stereoanlegg byttes det mellom visning av kontrollstatus,
drivstofforbruk og effektivitet
*1 ved å bruke hver ikon på displayet.
I tillegg vises den samlede energieffektiviteten til dags dato i sluttdisplayet etter en fullført
tur, når sluttdisplayet slås på.
1. Velg
-ikonet på hjemmeskjermbildet for å vise programmer-skjermbildet.
2. Velg "Forbruksovervåkning".
3. Bruk styrespaken eller trykk på skjermen og vis menyen.
MERKNAD
Når menyen vises ved å trykke på skjermen, skjules displayet automatisk etter 6
sekunder.
4. Velg ikonet fra menyen og utfør oppgaven. Hvert ikon fungerer som følger:
Visning i display Kontrollstatus
Drivstofføkonomi (denne turen)
Gjsn. historikk, drivstofføkonomiOvervåking av drivstofføkonomi
l/100 km
Gjennomsnitt
(denne turen)
8,0l/100 km
0 min
Skjuler menydisplayet.
Viser programmer-skjermbildet.
Skifter drivstofføkonomiovervåkingen i rekkefølgen kontrollsta-
tus, drivstofforbruk og effektivitet*1.
Nullstiller data om drivstofføkonomi.
Viser følgende innstillingsskjermbilde.
•Avslutte display, slå av/på•Slå av/på-funksjon som synkroniserer nullstilling av data om driv-
stofføkonomi med tripptelleren (Trip A)
*1 Med i-stop-funksjon.
Under kjøring
Overvåking av drivstofføkonomi
4-88*Noen modeller.

tDrivstofforbruksdisplay
Informasjon om drivstofføkonomi vises.
Visning i display Kontrollstatus
Drivstofføkonomi (denne turen)
Gjsn. historikk, drivstofføkonomi
Gjennom-
snitt (denne
turen)
8,0l/100 km
l/100 km0 min
Gjeldende
Overvåking av drivstofføkonomi
l/100 km
Viser drivstofføkonomi for de siste 60 minuttene.
•Viser drivstofføkonomi hvert minutt for de siste 1 til 10 minuttene.•Viser drivstofføkonomi hvert 10. minutt for de siste 10 til 60 minuttene.
Viser gjennomsnittlig drivstofføkonomi for de siste 5 nullstillingene og
etter den nåværende nullstillingen.
Beregner gjennomsnittlig drivstofføkonomi hvert minutt etter at bilen
begynner å kjøre, og viser den.
MERKNAD
•Data for drivstofføkonomi kan nullstilles ved å gjøre følgende:
•Trykke på nullstillingsbryteren på menyskjermbildet.
•Nullstille Trip A i tripptelleren når funksjonen som synkroniserer overvåkingen av
drivstofføkonomien og tripptelleren er slått på.
•Slett informasjonen om gjennomsnittlig drivstofføkonomi som vises i
kjørecomputeren.
•Etter nullstilling av data om drivstofføkonomi vises “-- -” mens den gjennomsnittlige
drivstofføkonomien beregnes.
Under kjøring
Overvåking av drivstofføkonomi
4-89

tKontrollstatusdisplay (med i-stop-funksjon)
Bruksstatus for i-stop og strømgenereringsstatus for i-ELOOP vises.
Visning i display Kontrollstatus
Overvåking av drivstofføkonomiGjennomsnitt Gjennomsnitt (siden (siden tilbakestilling)tilbakestilling)Gjennomsnitt
(siden
tilbakestilling)
8,0 8,0 l/100 kml/100 km8,0 l/100 km
KLAR
Viser hvor mye elektrisitet som genereres ved bruk av regenerativ brem-
sing.
Viser hvor mye elektrisitet som er lagret i det ladbare batteriet.
8,0 8,0 l/100 kml/100 km
Overvåking av drivstofføkonomi
KLAR
8,0 l/100 km
Gjennomsnitt Gjennomsnitt (siden (siden tilbakestilling)tilbakestilling)Gjennomsnitt
(siden
tilbakestilling) Viser status for elektrisitet som lagres i det ladbare batteriet og leveres til
elektriske enheter (hele bilen i displayet lyser samtidig).
Viser akkumulert drivstofføkonomi.
8,08,0 l/100 km l/100 km
Overvåking av drivstofføkonomi
IKKE KLAR
8,0 l/100 km
Gjennomsnitt Gjennomsnitt (siden (siden tilbakestilling)tilbakestilling)
Gjennomsnitt
(siden
tilbakestilling) Viser beredskapsenhet med hensyn til om det er mulig å bruke
i-stop-funksjonen.
Viser driftsberedskapsstatus for i-stop-funksjonen på bilsiden (motor,
batteri og klimaanlegg) gjennom fargen på ikonene. Blå farge indikerer at
i-stop-funksjonen er klar til bruk, og grå farge indikerer at det ikke er klar til
bruk.
Kan ikke aktiveres.
Drei rattet til midten
Overvåking av drivstofføkonomiGjennomsnitt (siden Gjennomsnitt (siden tilbakestilling)tilbakestilling)8,0 l8,0 l/100 km/100 km
Tid aktivTil sammen. Tid
8,0 l/100 km
Gjennomsnitt (siden
tilbakestilling) Viser status for i-stop-funksjonen mens bilen står stille.
Indikerer hva som må gjøres av føreren for å bruke i-stop-funksjonen
mens den ikke er aktiv.
Viser nåværende tidsrom som i-stop-funksjonen har vært i bruk og den
akkumulerte tiden det har vært i bruk.
Under kjøring
Overvåking av drivstofføkonomi
4-90

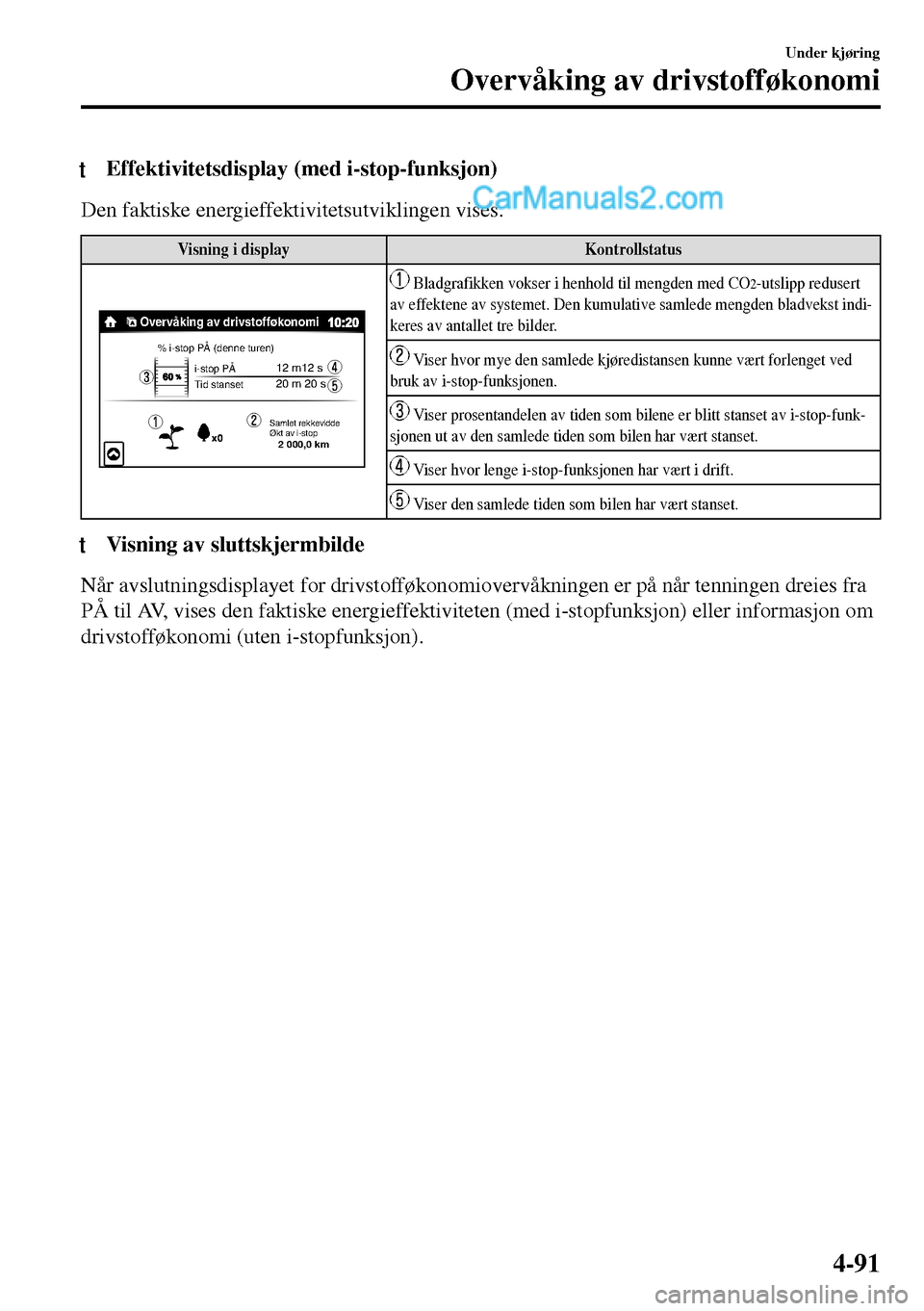

tEffektivitetsdisplay (med i-stop-funksjon)
Den faktiske energieffektivitetsutviklingen vises.
Visning i display Kontrollstatus
Overvåking av drivstofføkonomi
% i-stop PÅ (denne turen)
i-stop PÅ
Tid stanset
Samlet rekkevidde
Økt av i-stop
12 m12 s
20 m 20 s
2000,0 km
Bladgrafikken vokser i henhold til mengden med CO2-utslipp redusert
av effektene av systemet. Den kumulative samlede mengden bladvekst indi-
keres av antallet tre bilder.
Viser hvor mye den samlede kjøredistansen kunne vært forlenget ved
bruk av i-stop-funksjonen.
Viser prosentandelen av tiden som bilene er blitt stanset av i-stop-funk-
sjonen ut av den samlede tiden som bilen har vært stanset.
Viser hvor lenge i-stop-funksjonen har vært i drift.
Viser den samlede tiden som bilen har vært stanset.
ttVisning av sluttskjermbilde
Når avslutningsdisplayet for drivstofføkonomiovervåkningen er på når tenningen dreies fra
PÅ til AV, vises den faktiske energieffektiviteten (med i-stopfunksjon) eller informasjon om
drivstofføkonomi (uten i-stopfunksjon).
Under kjøring
Overvåking av drivstofføkonomi
4-91
