2017 MAZDA MODEL MX-5 RF key

4–46
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Display/Kontrollleuchten
Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus
oder eine Systemstörung zu informieren.
Signal Kontrollleuchten Seite
* Beifahrerairbag-Deaktivierungskontrollleuchte *1 2-53
(weiß/grün)
* KEY-Display/Kontrollleuchte 3-10
Diebstahlschutz-Kontrollleuchte *1 3-58
* Betätigungskontrollleuchte des versenkbaren Fastbacks 3-52
(grün)
* i-stop-Kontrollleuchte 4-18
(weiß/grün) * i-ELOOP-Display/Kontrollleuchte 4-96
* Geschwindigkeitsalarmdisplay 4-41
* Schlüsseldisplay/Kontrollleuchte *1 4-48
(blau) Kontrollleuchte für tiefe Kühlmitteltemperatur 4-48
* Schaltanzeige 4-54
Beleuchtungskontrollleuchte 4-65
Fernlichtkontrollleuchte Fernlicht/Abblendlicht
4-70
Lichthupe
4-70
* Nebelschlussleuchten-Kontrollleuchte 4-72

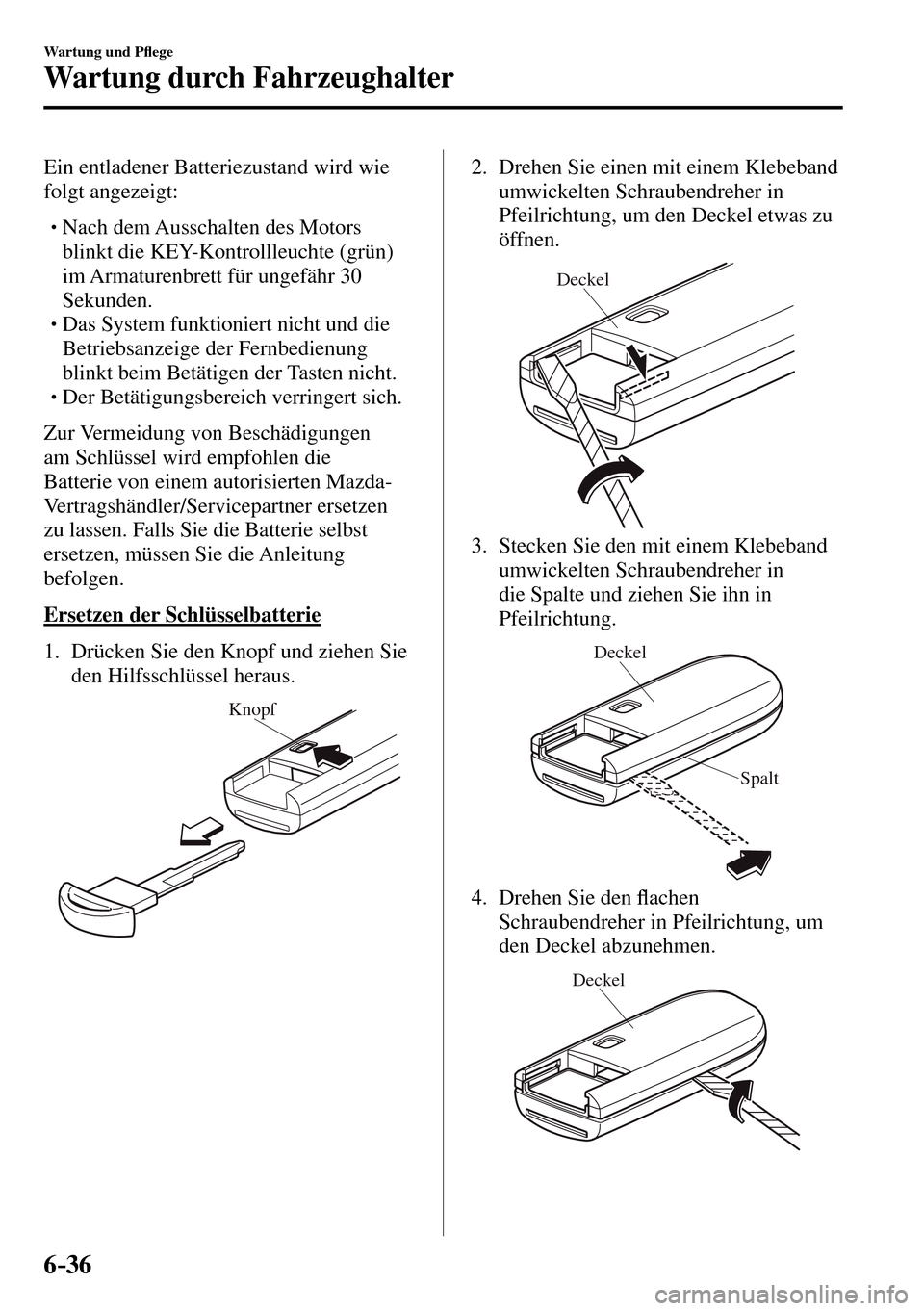

6–36
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Ein entladener Batteriezustand wird wie
folgt angezeigt:



 Nach dem Ausschalten des Motors
blinkt die KEY-Kontrollleuchte (grün)
im Armaturenbrett für ungefähr 30
Sekunden.



 Das System funktioniert nicht und die
Betriebsanzeige der Fernbedienung
blinkt beim Betätigen der Tasten nicht.



 Der Betätigungsbereich verringert sich.
Zur Vermeidung von Beschädigungen
am Schlüssel wird empfohlen die
Batterie von einem autorisierten Mazda-
Vertragshändler/Servicepartner ersetzen
zu lassen. Falls Sie die Batterie selbst
ersetzen, müssen Sie die Anleitung
befolgen.
Ersetzen der Schlüsselbatterie
1. Drücken Sie den Knopf und ziehen Sie
den Hilfsschlüssel heraus.
Knopf
2. Drehen Sie einen mit einem Klebeband
umwickelten Schraubendreher in
Pfeilrichtung, um den Deckel etwas zu
öffnen.
Deckel
3. Stecken Sie den mit einem Klebeband
umwickelten Schraubendreher in
die Spalte und ziehen Sie ihn in
Pfeilrichtung.
Deckel
Spalt
4. Drehen Sie den À achen
Schraubendreher in Pfeilrichtung, um
den Deckel abzunehmen.
Deckel


7–43
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
FLAT TIRE-Warnleuchte *
Bei einem Defekt eines Reifens mit Notlaufeigenschaften leuchtet die FLAT TIRE-
Warnleuchte im Armaturenbrett auf und ein akustisches Signal ertönt für ungefähr
30 Sekunden.
Fahren Sie vorsichtig zum nächsten autorisierten Mazda-Vertragshändler/
Servicepartner, um den defekten Reifen ersetzen zu lassen.
Siehe “Fahrzeuge mit Reifen mit Notlaufeigenschaften” auf Seite 7-4 .
WARNUNG
Lassen Sie die Reifen überprüfen oder von einem Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, sobald wie
möglich fachgerecht reparieren:
Falls die Warnleuchte für defekte Reifen auÀ euchtet oder das akustische
Signal für die Reifendruckwarnung ertönt, ist es gefährlich mit hoher
Geschwindigkeit zu fahren und plötzliche Lenk- oder Bremsmanöver
auszuführen. Wegen Verlust der Fahrzeugkontrolle besteht eine hohe
Unfallgefahr.
Falls die Warnleuchte für defekte Reifen auÀ euchtet oder das akustische
Signal für die Reifendruckwarnung ertönt, verringern Sie sofort die
Fahrgeschwindigkeit und vermeiden Sie plötzliche Lenk- oder Bremsmanöver.
(rot)
KEY-Warndisplay *
“Störung der Verr.fernbedienung” wird angezeigt
Diese Meldung erscheint, wenn bei der LogIn-Fernbedienung und dem
Motorstartknopf eine Störung vorliegt.
Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
VORSICHT
Falls die Meldung erscheint oder die Motorstartknopf-Kontrollleuchte (gelb)
blinkt, ist es möglich, dass der Motor nicht angelassen werden kann. Falls der
Motor nicht angelassen werden kann, versuchen Sie die Notmaßnahmen zum
Anlassen des Motors und lassen Sie das Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
Siehe “Anlassen des Motors im Notfall” auf Seite 4-11 .
(gelb)
KEY-Warndisplay *
“Zündung ausschalten” wird angezeigt
Diese Meldung erscheint, wenn die Fahrertür geöffnet wird, ohne die Zündung auf
aus zu schalten.
“Schlüssel nicht gefunden” wird angezeigt
Diese Meldung erscheint, wenn eine der folgenden Bedienungen ausgeführt wird,
wenn sich der Schlüssel außerhalb des Betriebsbereichs be¿ ndet oder sich im
Fahrzeug an einem Ort be¿ ndet, an dem das Signal nicht übertragen wird.
Der Motorstartknopf wird bei ausgeschalteter Zündung gedrückt Die Zündung ist eingeschaltet Alle Türen sind geschlossen, ohne dass die Zündung auf aus geschaltet ist.


7–44
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung
(rot)
(Leuchtet)
KEY-Warnleuchte
*
Bei einer Störung der Verriegelungsfernbedienung leuchtet die Leuchte dauernd.
VORSICHT
Falls die KEY-Warnleuchte leuchtet oder die Motorstartknopf-Kontrollleuchte
(gelb) blinkt, kann der Motor nicht angelassen werden. Falls der Motor nicht
angelassen werden kann, versuchen Sie die Notmaßnahmen zum Anlassen des
Motors und lassen Sie das Fahrzeug so rasch wie möglich von einem Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
überprüfen.
Siehe “Anlassen des Motors im Notfall” auf Seite 4-11 .
(Leuchtet)
Warndisplay/Warnleuchte
des Spurhalteassistenten
(LDWS)
*
Das Warndisplay bzw. die Warnleuchte leuchtet, wenn eine Systemstörung vorliegt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Wenn das Warndisplay bzw. die Warnleuchte leuchtet, funktioniert der
Spurhalteassistent (LDWS) nicht.
VORSICHT
Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.
Falls das Warndisplay bzw. die Warnleuchte während der Fahrt leuchtet.
Wenn das System automatisch ausgeschaltet wird, leuchtet das Warndisplay
bzw. die Warnleuchte. Normalerweise wird das System automatisch wieder
zurückgestellt und das Warndisplay bzw. die Warnleuchte wird ausgeschaltet,
falls aber das Warndisplay bzw. die Warnleuchte leuchtet, kann eine
Systemstörung vorliegen.
Wenn die Zündung auf “ON” gestellt ist, leuchtet das Warndisplay bzw. die
Warnleuchte nicht.
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem
gleichen Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit stark
unterschiedlichem Verschleiß. Falls nicht die richtigen Reifen verwendet
werden, wird ein normaler Betrieb des Spurhalteassistenten (LDWS) nicht
gewährleistet.
Bei Verwendung eines Notrads kann das System nicht normal funktionieren.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt
ist, kann die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte
eingeschaltet bleibt, kann eine Systemstörung vorliegen.


7–50
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
KEY-Display (weiß)/KEY-Warnleuchte (rot) *
Führen Sie die entsprechende Abhilfemaßnahme aus und kontrollieren Sie, ob die
Warnleuchte erloschen ist.
Signal Ursache Abhilfemaßnahme
(weiß)
KEY-Display * Die Batterie der LogIn-Fernbedienung ist
erschöpft. Ersetzen der Schlüsselbatterie (Seite
6-35 ).
(rot)
(Blinkt)
KEY-Warnleuchte
*
(rot)
(Blinkt)
KEY-Warnleuchte
*
Die LogIn-Fernbedienung be¿ ndet sich
außerhalb des Betriebsbereichs.
Bringen Sie die LogIn-Fernbedienung in
den Betriebsbereich (Seite 3-9 ). Die LogIn-Fernbedienung be¿ ndet sich im
Fahrgastraum an einer Stelle, an welcher sie
nicht erfasst werden kann.
Eine andere Fernbedienung eines anderen
Herstellers be¿ ndet im Betriebsbereich der
LogIn-Fernbedienung. Entfernen Sie eine andere Fernbedienung
eines anderen Herstellers aus dem
Betriebsbereich der LogIn-Fernbedienung.
Die LogIn-Fernbedienung wird bei
eingeschalteter Zündung aus dem Fahrzeug
genommen und danach werden alle Türen
geschlossen. Bringen Sie die LogIn-Fernbedienung
wieder in den Fahrgastraum zurück.


7–56
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Akustisches Warnsignal des
versenkbaren Fastbacks *
Beim Betätigen des Schalters für
versenkbares Fastback wird am Beginn
und am Ende der Betätigung das
akustische Warnsignal ausgelöst.
Bei einer Störung ertönt das akustische
Warnsignal beim Betätigen des Schalters
kontinuierlich. Falls das akustische
Warnsignal beim Betätigen des Schalters
kontinuierlich ertönt, müssen Sie das
Fahrzeug von einem autorisierten Mazda-
Vertragshändler/Servicepartner überprüfen
lassen.
Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
Modelle für Europa
Falls die Fahrertür geöffnet wird, wenn
die Zündung auf “ACC” gestellt ist,
ertönt ein akustisches Signal sechsmal
im Fahrgastraum, um den Fahrer
darauf aufmerksam zu machen, dass
die Zündung nicht auf “OFF (STOP)”
ausgeschaltet wurde. In diesem Fall lässt
sich die Verriegelungsfernbedienung nicht
verwenden, das Fahrzeug lässt sich nicht
verriegeln und die Batterie wird entladen.
Außer Modelle für Europa
Falls die Fahrertür geöffnet wird, wenn
die Zündung auf “ACC” gestellt ist,
ertönt ein kontinuierliches akustisches
Signal im Fahrgastraum, um den Fahrer
darauf aufmerksam zu machen, dass
die Zündung nicht auf “OFF (STOP)”
ausgeschaltet wurde. In diesem Fall lässt
sich die Verriegelungsfernbedienung nicht
verwenden, das Fahrzeug lässt sich nicht
verriegeln und die Batterie wird entladen.
Akustisches Warnsignal, wenn sich
der Schlüssel nicht im Fahrzeug
be¿ ndet
Fahrzeuge mit LogIn-Fernbedienung
Falls der Schlüssel aus dem Fahrzeug
entfernt wird, wenn die Zündung nicht
auf “OFF” geschaltet ist und alle Türen
geschlossen sind, ertönt ein akustisches
Signal auf der Außenseite und im
Fahrgastraum sechsmal und die KEY-
Warnleuchte im Armaturenbrett blinkt
kontinuierlich rot, um den Fahrer darauf
aufmerksam zu machen, dass die Zündung
nicht auf “OFF” ausgeschaltet wurde.
Fahrzeuge ohne LogIn-Fernbedienung
Falls der Schlüssel aus dem Fahrzeug
entfernt wird, wenn die Zündung nicht
auf “OFF” geschaltet ist und alle Türen
geschlossen sind, ertönt ein akustisches
Signal sechsmal im Fahrgastraum und
die KEY-Warnleuchte im Armaturenbrett
leuchtet kontinuierlich rot, um den Fahrer
darauf aufmerksam zu machen, dass die
Zündung nicht auf “OFF” ausgeschaltet
wurde.
HINWEIS
Weil der Schlüssel schwache
Radiowellen verwendet, kann die
Warnung, dass sich der Schlüssel nicht
im Fahrzeug be¿ ndet ausgelöst werden,
wenn der Schlüssel zusammen mit
metallenen Gegenständen getragen wird
oder sich an einem Ort mit schlechtem
Signalempfang be¿ ndet.
