2017 MAZDA MODEL MX-5 zvedák

•Tlak vzduchu v zah
átých pneumatikách
za normálních okolností p
esahuje
doporuþené hodnoty. Nevypoušt
jte
proto vzduch ze zah
átých pneumatik ve
snaze docílit správného nahušt
ní.
•Podhuš
"ování pneumatik m
$že mít za
následek zvýšení spot
eby paliva,
nerovnom
rné a zrychlené opot
ebení
pneumatiky a nedostateþné p
ilnutí
okraje pneumatiky k ráfku, þímž m
$že
dojít k deformaci ráfku, p
ípadn

k úplnému odd
lení pneumatiky od
ráfku.
•P
ehuš
"ování pneumatik m
$že mít za
následek nep
íjemnou jízdu,
nerovnom
rné a zrychlené opot
ebení
pneumatiky a navíc zvýšené riziko
poškození pneumatiky v d
$sledku
nerovností vozovky.
Proto udržujte v pneumatikách správné
hodnoty tlaku. Pokud n
která
z pneumatik vyžaduje þast
jší
dohuš
"ování, nechejte ji zkontrolovat.
tZám
na pneumatik
VA R OV Á N Í
Pravidelně provádějte záměnu pneumatik:
Nepravidelné opotřebení pneumatik je
nebezpečné. Aby bylo zaručeno
rovnoměrné opotřebení vzorku
a zachovány dobré jízdní vlastnosti vozu
i při brzdění, provádějte záměnu
pneumatik vždy po 10 000 km nebo dříve,
pokud pozorujete rovnoměrné opotřebení.
P
i zám
n
 pneumatik si nechejte
zkontrolovat správné vyvážení
jednotlivých pneumatik.
POZNÁMKA
Protože Vaše vozidlo není vybaveno
náhradním kolem, není možné bezpeþn

provést zám
nu kol pomocí zvedáku
dodaného s Vaším vozem. Zám
nu kol
sv

te kvalifikovanému opravci,
doporuþujeme obrátit se na
autorizovaného opravce voz
$ Mazda.

Při záměně kol nepoužívejte náhradní kolo
(POUZE PRO NOUZOVÉ POUŽITÍ).Přední strana vozu
Zárove
 prove
te kontrolu, zda nedošlo
k nerovnom
rnému opot
ebení vzorku
nebo poškození pneumatiky. Neobvyklé
opot
ebení je obvykle zp
$sobeno jednou
nebo kombinacemi následujících p
íþin:

•Nesprávný tlak vzduchu v pneumatikách
•Chybné se
ízení geometrie kol
•Nevyvážené kolo
•Prudké brzd
ní

Po zám
n
 pneumatik upravte tlak
vzduchu v pneumatikách na správné
hodnoty (strana 9-8) a zkontrolujte, zda
jsou bezpeþn
 dotaženy všechny matice
kol.
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
6-35

Odkládací prostor pro nástroje
POZNÁMKA
Vaše vozidlo m
$že, ale nemusí být vybaveno rezervní pneumatikou, zvedákem a klíþem na
matice kol. Podrobnosti se dozvíte u autorizovaného opravce voz
$ Mazda.
Nástroje jsou uloženy na místech uvedených na nákresu.
Zvedák
Sada pro nouzovou opravu pneumatiky
Zvedák
Některé modely. Brašna na nářadíModel se stahovací střechou
Sada pro nouzovou opravu pneumatiky
Brašna na nářadí
Model s pevnou sklápěcí střechou
Klíč na
matice kol
Rukojeť
zvedáku
Tažné oko
Šroubovák
Ploché klíče
Klíč na
matice kol
Rukojeť
zvedáku
Tažné oko
Šroubovák
Ploché klíče
Pokud vzniknou potíže
Defekt pneumatiky
7-5

tZvedák*
Vyjmutí zvedáku
1. Sejm
te krytku.

Jazýčky
2. Povolte k
ídlový šroub otáþením proti
sm
ru hodinových ruþiþek.

Křídlová matice
Šroub zvedáku
Zajišt
ní zvedáku
1. Vložte k
ídlovou matici do zvedáku,
p
iþemž šroub zvedáku musí sm

ovat
dozadu, a otoþte k
ídlovou maticí po
sm
ru hodinových ruþiþek, abyste ji
doþasn
 utáhli.
2. Otoþte šroub zvedáku po sm
ru
hodinových ruþiþek.

Křídlová matice
Šroub zvedáku
3. Otoþte k
ídlovou maticí pro úplné
zajišt
ní zvedáku.
POZNÁMKA
Pokud není zvedák dostateþn

zajišt
ný, m
$že p
i jízd
 rachotit.
Ujist
te se, že je šroub zvedáku
ádn

utažený.
4. Zaklapn
te jazýþky a nasa
te kryt.
POZNÁMKA
Zkontrolujte, zda je kryt bezpeþn

nasazen.
Údržba
•Vždy udržujte zvedák v þistot
.
•Dávejte pozor, aby pohybující se þásti
nebyly špinavé nebo zkorodované.
•Ov

te si, že je závit šroubu dostateþn

promazaný.
Pokud vzniknou potíže
Defekt pneumatiky
7-6*N
které modely.

Vým
na kola
s pneumatikou
VA R OV Á N Í
Dodržujte důsledně pokyny pro výměnu
kola:
Výměna kola může být nebezpečná, pokud
se neprovádí správně. Vozidlo může
sklouznout ze zvedáku a někoho vážně
zranit.
Nikdo nesmí pokládat žádnou část svého
těla pod vozidlo, když je podepřené
zvedákem.
Nikdy nedovolte, aby někdo zůstal sedět ve
vozidle podepřeném zvedákem:
Je nebezpečné, když někdo zůstane ve voze
podepřeném pouze zvedákem. Pasažér by
mohl způsobit sklouznutí vozidla se
zvedáku, což by mohlo vést k závažnému
poranění.
POZNÁMKA
P
ed použitím zvedáku se ujist
te, že je

ádn
 promazaný.
1. Zaparkujte na tvrdé, rovné ploše mimo
dopravní provoz a pevn
 zatáhn
te
parkovací brzdu.
2. U vozu s automatickou p
evodovkou
p
esu
te páku voliþe do polohy pro
parkování (P), u vozu s manuální
p
evodovkou za
a
te zpáteþku (R)
nebo jedniþku (1) a vypn
te motor.
3. Zapn
te varovné blikaþe vozidla.
4. Zajist
te, aby všichni cestující
vystoupili z vozidla a zajist
te, aby se
zdržovali v dostateþné vzdálenosti od
vozidla i provozu.
5. Vyjm
te zvedák a nástroje (strana 7-5).
6. Založte klínem kolo, které leží
úhlop
íþn
 proti kolu s poškozenou
pneumatikou. P
i zajiš
"ování kola
umíst
te klín p
ed i za kolo.
POZNÁMKA
P
i zakládání kol použijte kámen nebo
špalek d
eva dostateþn
 velký, aby
udržel pneumatiku na míst
.
ttDemontáž kola s pneumatikou
VAROVÁNÍ
Při zvedání vozidla vždy přesuňte řadicí
páku do polohy 1. nebo R (vozidla
s manuální převodovkou) nebo přesuňte
páku voliče do polohy P (vozidla
s automatickou převodovkou), zatáhněte
parkovací brzdu a podložte klíny kolo, které
je křížem naproti ke zvedáku:
Výměna poškozené pneumatiky bez
použití klínů je nebezpečná, protože
vozidlo by se mohlo dát do pohybu
a spadnout ze zvedáku, i když je řadicí
páka v poloze 1. nebo R, popřípadě páka
voliče v poloze P, což by mohlo mít za
následek nehodu.
Pokud vzniknou potíže
Defekt pneumatiky
7-14

1. Otáþením klíþe na matice kol povolte
všechny matice o jednu otáþku proti
sm
ru hodinových ruþiþek, ale matice
nevyjímejte, dokud kola nezvednete ze
zem
.

2. Položte zvedák na zem.
3. Otáþejte šroubem zvedáku ve sm
ru
naznaþeném na obrázku a nastavte
hlavu zvedáku tak, aby byla blízko
op
rnému bodu.

Hlava zvedáku
4. Zvedák umíst
te pod op
rný bod, který
je nejbližší k vym

ované pneumatice,
hlava zvedáku musí být p
ímo pod
op
rným bodem.

Opěrný bod
5. Pokraþujte ve zvedání hlavy zvedáku
otáþením šroubu rukou, dokud hlava
zvedáku nezapadne do op
rného místa.

Podložní klíny
Opěrný bod
Pokud vzniknou potíže
Defekt pneumatiky
7-15

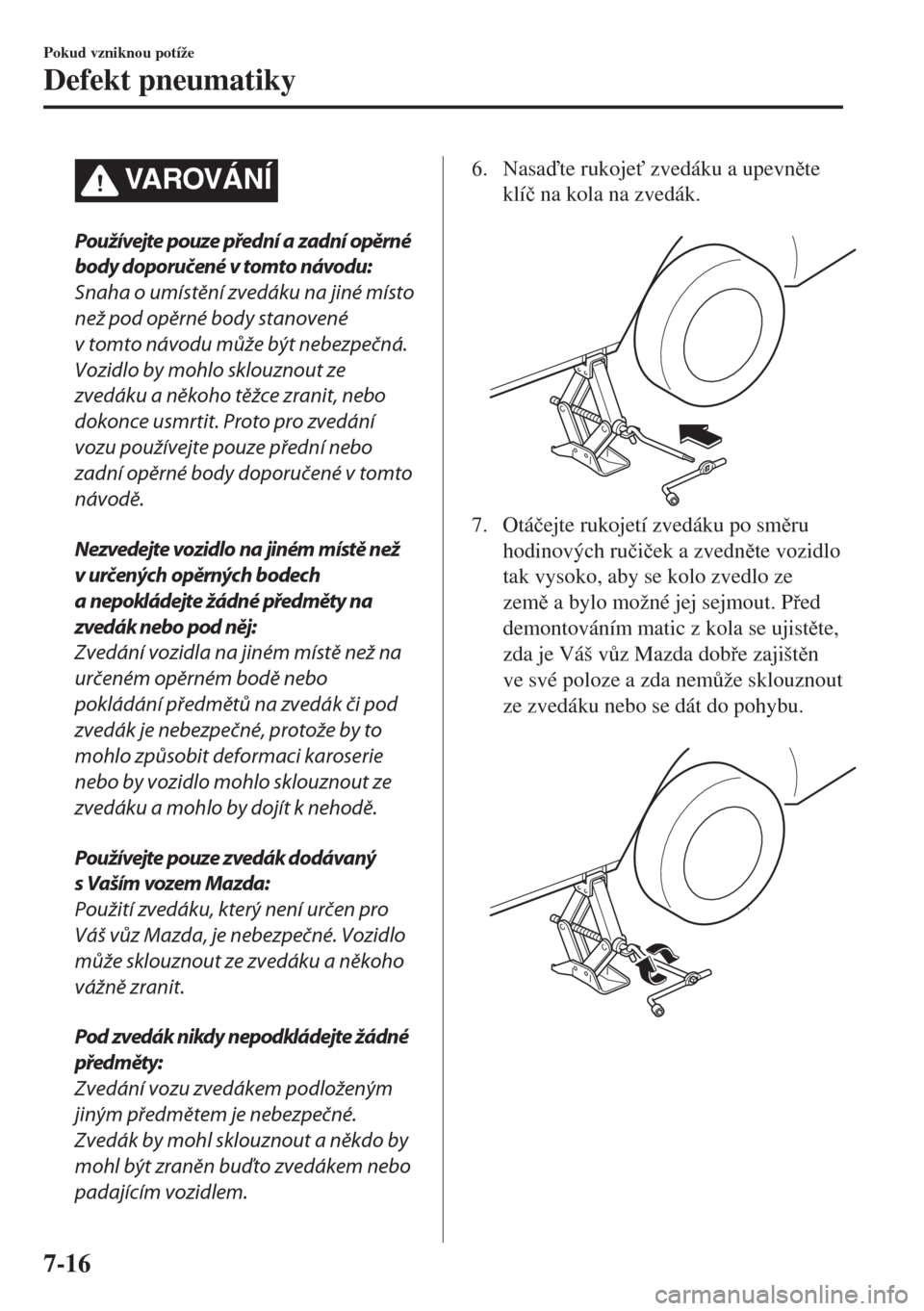

VA R OV Á N Í
Používejte pouze přední a zadní opěrné
body doporučené v tomto návodu:
Snaha o umístění zvedáku na jiné místo
než pod opěrné body stanovené
v tomto návodu může být nebezpečná.
Vozidlo by mohlo sklouznout ze
zvedáku a někoho těžce zranit, nebo
dokonce usmrtit. Proto pro zvedání
vozu používejte pouze přední nebo
zadní opěrné body doporučené v tomto
návodě.
Nezvedejte vozidlo na jiném místě než
v určených opěrných bodech
a nepokládejte žádné předměty na
zvedák nebo pod něj:
Zvedání vozidla na jiném místě než na
určeném opěrném bodě nebo
pokládání předmětů na zvedák či pod
zvedák je nebezpečné, protože by to
mohlo způsobit deformaci karoserie
nebo by vozidlo mohlo sklouznout ze
zvedáku a mohlo by dojít k nehodě.
Používejte pouze zvedák dodávaný
s Vaším vozem Mazda:
Použití zvedáku, který není určen pro
Váš vůz Mazda, je nebezpečné. Vozidlo
může sklouznout ze zvedáku a někoho
vážně zranit.
Pod zvedák nikdy nepodkládejte žádné
předměty:
Zvedání vozu zvedákem podloženým
jiným předmětem je nebezpečné.
Zvedák by mohl sklouznout a někdo by
mohl být zraněn buďto zvedákem nebo
padajícím vozidlem.
6. Nasa
te rukoje
" zvedáku a upevn
te
klíþ na kola na zvedák.

7. Otáþejte rukojetí zvedáku po sm
ru
hodinových ruþiþek a zvedn
te vozidlo
tak vysoko, aby se kolo zvedlo ze
zem
 a bylo možné jej sejmout. P
ed
demontováním matic z kola se ujist
te,
zda je Váš v
$z Mazda dob
e zajišt
n
ve své poloze a zda nem
$že sklouznout
ze zvedáku nebo se dát do pohybu.

Pokud vzniknou potíže
Defekt pneumatiky
7-16

VA R OV Á N Í
Nezvedejte vozidlo výše, než je
nezbytně nutné:
Zvedání vozidla výše, než je nutné, je
nebezpečné, protože by mohlo dojít
k destabilizaci vozidla a následně
k nehodě.
Nestartujte motor vozu ani netřeste
s vozidlem, když je zvednuté na
zvedáku:
Startování motoru nebo třesení
s vozidlem, když je zvednuté na
zvedáku, je nebezpečné, protože by
mohlo způsobit sklouznutí vozidla ze
zvedáku a následně nehodu.
Nikdy nelezte pod vozidlo, když je
zvednuté na zvedáku:
Je nebezpečné lézt pod vozidlo, když je
zvednuté na zvedáku, protože by
mohlo dojít k usmrcení nebo vážnému
zranění, pokud by vozidlo sklouzlo ze
zvedáku.
8. Odšroubujte matice kol jejich otáþením
proti sm
ru hodinových ruþiþek,
potom sejm
te kolo.
tMontáž kola s pneumatikou
1. Pomocí hadru odstra
te veškeré bláto
a neþistoty z dosedacích ploch kola
i náboje, vþetn
 jeho šroub
$.

VA R OV Á N Í
Ujistěte se, zda jsou instalační plochy
kola, n áboje a m atic kol č isté, n ež
vyměníte pneumatiku:
Bylo by nebezpečné, kdybyste při
výměně nebo záměně kola neodstranili
bláto a nečistoty z montážních ploch
kola, náboje a šroubů náboje. Matice
kol by se mohly během jízdy uvolnit,
kolo by mohlo odletět a výsledkem by
byla vážná nehoda.
2. Namontujte kolo s pneumatikou.
Pokud vzniknou potíže
Defekt pneumatiky
7-17

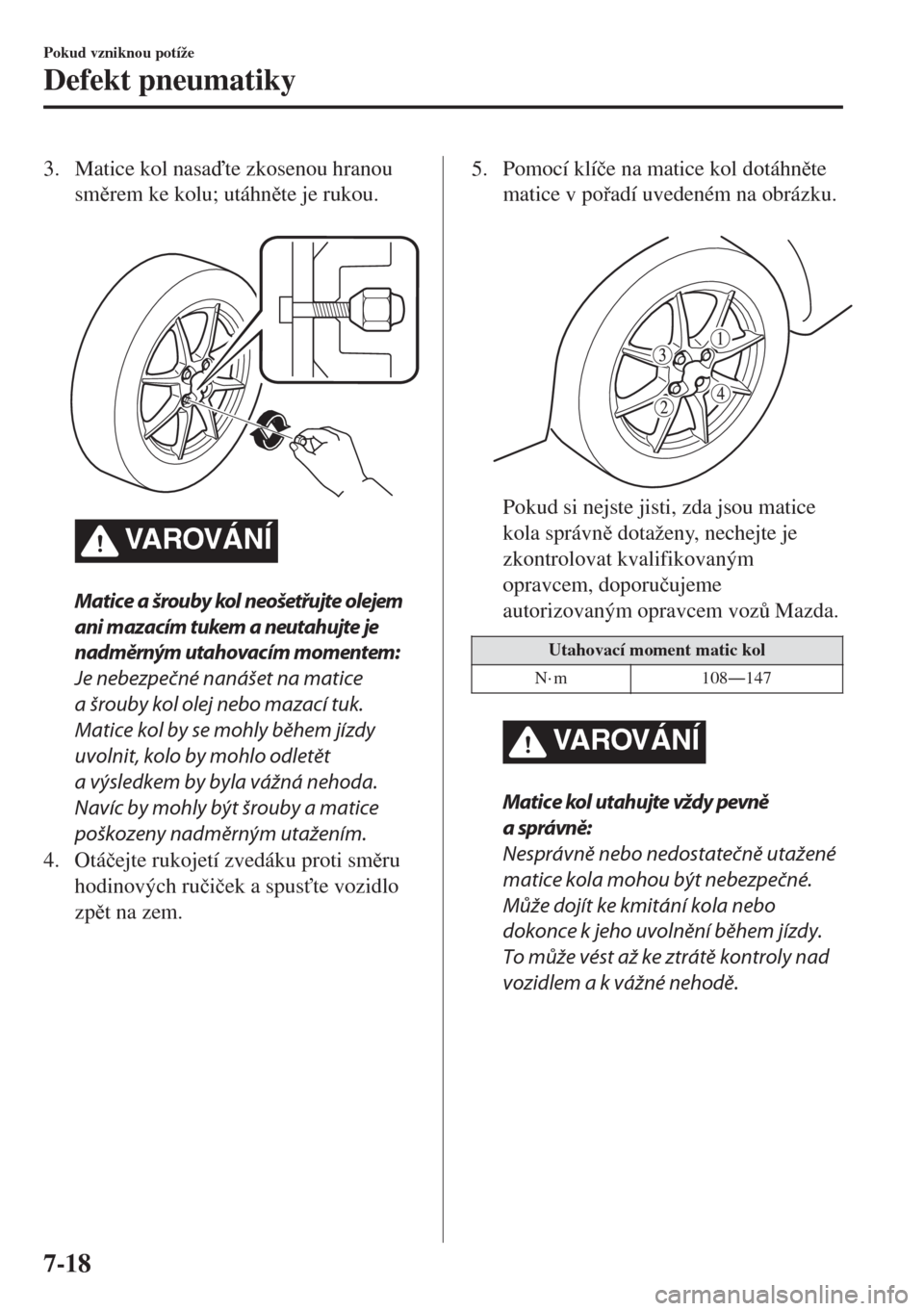

3. Matice kol nasa
te zkosenou hranou
sm
rem ke kolu; utáhn
te je rukou.

VA R OV Á N Í
Matice a šrouby kol neošetřujte olejem
ani mazacím tukem a neutahujte je
nadměrným utahovacím momentem:
Je nebezpečné nanášet na matice
a šrouby kol olej nebo mazací tuk.
Matice kol by se mohly během jízdy
uvolnit, kolo by mohlo odletět
a výsledkem by byla vážná nehoda.
Navíc by mohly být šrouby a matice
poškozeny nadměrným utažením.
4. Otáþejte rukojetí zvedáku proti sm
ru
hodinových ruþiþek a spus
"te vozidlo
zp
t na zem.
5. Pomocí klíþe na matice kol dotáhn
te
matice v po
adí uvedeném na obrázku.

Pokud si nejste jisti, zda jsou matice
kola správn
 dotaženy, nechejte je
zkontrolovat kvalifikovaným
opravcem, doporuþujeme
autorizovaným opravcem voz
$ Mazda.
Utahovací moment matic kol
N·m 108Š147
VAROVÁNÍ
Matice kol utahujte vždy pevně
a správně:
Nesprávně nebo nedostatečně utažené
matice kola mohou být nebezpečné.
Může dojít ke kmitání kola nebo
dokonce k jeho uvolnění během jízdy.
To může vést až ke ztrátě kontroly nad
vozidlem a k vážné nehodě.
Pokud vzniknou potíže
Defekt pneumatiky
7-18
