2017 MAZDA MODEL MX-5 sensor

CUIDADO
Se o para-choques traseiro sofrer um forte impacto, o sistema poderá deixar de operar
normalmente. Desligue imediatamente o sistema e inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
NOTA
•A capacidade de deteção dos sensores de radar (traseiros) tem limitações. Nos seguintes
casos, a capacidade de deteção pode diminuir e o sistema pode não operar normalmente.
•O para-choques traseiro junto dos sensores de radar (traseiros) ficou deformado.
•Acumulação de neve, gelo ou lama nos sensores de radar (traseiros), no para-choques
traseiro.
•Em condições climatéricas adversas tais como chuva, nevoeiro e neve.
•Nas seguintes condições, os sensores de radar (traseiros) não conseguem detetar objetos
ou pode ser difícil detetá-los.
•Objetos estacionários numa estrada ou berma da estrada, tal como veículos de duas
rodas pequenos, bicicletas, peões, animais e carrinhos de compras.
•Formas de veículos que não reflitam bem as ondas de radar, tais como atrelados vazios
com um veículo de baixa altura e veículos desportivos.
•Os veículos são transportados com a direção dos sensores de radar (traseiros) ajustada
para cada veículo, para uma condição de veículo carregado, para que os sensores de
radar (traseiros) detetem corretamente os veículos que se aproximam. Se a direção dos
sensores de radar (traseiros) se tiver desviado por alguma razão, inspecione o veículo
num reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•Para reparações ou substituição dos sensores de radar (traseiros), ou reparações de
para-choques, pintura e substituição junto dos sensores de radar, consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
•Desligue o sistema quando puxar um atrelado ou quando um acessório, tal como um
porta-bicicletas, estiver instalado na traseira do veículo. Caso contrário, as ondas de
rádio emitidas pelo radar serão bloqueadas fazendo com que o sistema não funcione
normalmente.
•Os sensores de radar são regulados pelas leis das ondas de rádio relevantes do país em
que o veículo é conduzido. Se o veículo for conduzido no estrangeiro, poderá ser
necessária autorização do país no qual o veículo é conduzido.
Durante a Condução
i-ACTIVSENSE
4-133

Sistema de Monitorização da Pressão dos Pneus*
O Sistema de Monitorização da Pressão dos Pneus (TPMS) monitoriza a pressão de cada
pneu.
Se a pressão for demasiado baixa em um ou mais pneus, o sistema informará o condutor
através de uma luz avisadora no painel de instrumentos e através de um som de aviso.
Consulte Luzes Avisadoras/Indicadoras na página 4-42.
Consulte Avisador da Pressão dos Pneus na página 7-53.

Os sensores de pressão dos pneus montados em cada roda enviam dados sobre a pressão
através de um sinal de rádio para a unidade recetora no veículo.
Sensores de pressão dos pneus
NOTA
Quando a temperatura ambiente for baixa devido às mudanças de estação, a temperatura
dos pneus também será baixa. Quando a temperatura dos pneus diminui, a pressão do ar
também diminui. A luz avisadora TPMS poderá ligar com maior frequência. Inspecione
visualmente os pneus diariamente antes de conduzir e verifique a pressão dos pneus
mensalmente com um indicador de pressão. Quando verificar a pressão dos pneus,
recomenda-se a utilização de um indicador digital.

O TPMS não dispensa a verificação da pressão e da condição dos quatro pneus
regularmente.
CUIDADO
¾Cada pneu, incluindo o pneu sobressalente (se fornecido), deve ser
verificado mensalmente
quando estiver frio e ser insuflado à pressão recomendada pelo fabricante do veículo na
placa de informação da pressão dos pneus do veículo. (Se o seu veículo possuir pneus com
tamanhos diferentes dos especificados na placa de pressão dos pneus, deverá determinar a
pressão correta desses pneus.)
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus
4-140*Alguns modelos.

tAtivação de Erro do Sistema
Quando a luz avisadora TPMS piscar,
poderá existir uma avaria no sistema.
Consulte um Concessionário Autorizado
Mazda.
Poderá ocorrer uma ativação de erro do
sistema nos seguintes casos:
•Quando existir um equipamento ou
dispositivo junto ao veículo utilizando a
mesma frequência de rádio que os
sensores de pressão.
•Quando um dispositivo metálico, tal
como um sistema de navegação não
genuíno, estiver equipado próximo do
centro do painel de instrumentos,
podendo bloquear os sinais de rádio
provenientes do sensor de pressão dos
pneus para a unidade do recetor.
•Quando utilizar, por exemplo, os
seguintes dispositivos no veículo, estes
poderão causar interferência de rádio
com a unidade recetora.
•Um dispositivo digital como, por
exemplo, um computador.
•Um conversor de corrente DC-AC.
•Quando existir demasiada neve ou gelo
no veículo, especialmente junto às
jantes.
•Quando as pilhas dos sensores de
pressão dos pneus estiverem gastas.
•Quando utilizar uma jante sem sensor de
pressão do pneu montado.
•Quando utilizar pneus com reforço de
malha de aço nas paredes laterais.
•Quando utilizar correntes nos pneus.
tPneus e Jantes
CUIDADO
Quando inspecionar ou ajustar a pressão
dos pneus, não aplique força excessiva na
haste da unidade da roda. Caso contrário
poderá danificar a haste.
Substituição dos pneus e jantes
O seguinte procedimento permite ao
TPMS reconhecer um código de sinal ID
único do sensor de pressão do pneu,
sempre que os pneus ou jantes são
substituídos, como por exemplo ao
substituir os pneus atuais por pneus de
inverno e vice-versa.
NOTA
Cada sensor de pressão dos pneus possui um
código do sinal ID único. O código do sinal
deve ser registado com o TPMS antes de
poder funcionar. A forma mais fácil de o fazer
consiste na substituição do pneu e registo do
código do sinal ID completo num
Concessionário Autorizado Mazda.
Quando substituir os pneus num
Concessionário Autorizado Mazda
O registo do código do sinal ID do sensor
de pressão do pneu é completado quando
um Concessionário Autorizado Mazda
substituir os pneus do seu veículo.
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus
4-142

Quando substituir os pneus pelos seus
próprios meios
Se o proprietário ou outra pessoa
substituírem os pneus, também poderá
efetuar os passos necessários para o TPMS
completar o registo do código do sinal ID.
1. Após a substituição dos pneus, coloque
o interruptor da ignição na posição
ON, de seguida volte a colocar na
posição ACC ou OFF.
2. Espere cerca de 15 minutos.
3. Após cerca de 15 minutos, conduza o
veículo a uma velocidade igual ou
superior a 25 km/h durante 10 minutos
e o código do sinal ID do sensor de
pressão do pneu será registado
automaticamente.
NOTA
Se o veículo for conduzido, dentro de 15
minutos, após a substituição dos pneus, a
luz avisadora do sistema de monitorização
da pressão dos pneus irá piscar devido ao
código do sinal ID do sensor não ter sido
registado. Se isto acontecer, estacione o
veículo, durante 15 minutos, após os quais
o código do sinal ID do sensor será
registado ao conduzir o veículo, durante
10 minutos.
Substituição dos pneus e jantes
CUIDADO
¾Quando substituir/reparar os pneus, as
jantes ou ambos, consulte um
Concessionário Autorizado Mazda, caso
contrário poderá danificar os sensores de
pressão.
¾As jantes equipadas no seu Mazda foram
concebidas especialmente para a
montagem de sensores de pressão dos
pneus. Não utilize jantes não genuínas,
caso contrário poderá ser impossível
instalar os sensores de pressão dos
pneus.
Certifique-se que os sensores de pressão
dos pneus ficam montados sempre que
substituir os pneus ou as jantes.
Quando substituir um pneu, jante ou
ambos, são possíveis as seguintes
montagens de sensores de pressão dos
pneus.
•O sensor de pressão do pneu é
desmontado da jante antiga e montado
na nova.
•É utilizado o mesmo sensor de pressão
do pneu com a mesma jante. Apenas o
pneu é substituído.
•É montado um novo sensor de pressão
do pneu numa jante nova.
NOTA
•O código do sinal ID do sensor de
pressão do pneu deve ser registado
quando é adquirido um novo sensor de
pressão do pneu. Para adquirir um
sensor de pressão do pneu e registar o
código do sinal ID do sensor de pressão
do pneu, consulte um Concessionário
Autorizado Mazda.
•Quando montar novamente um sensor
de pressão do pneu desmontado
anteriormente numa jante, substitua o
retentor (vedante entre o corpo da
válvula/sensor e a jante) do sensor de
pressão do pneu.
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus
4-143

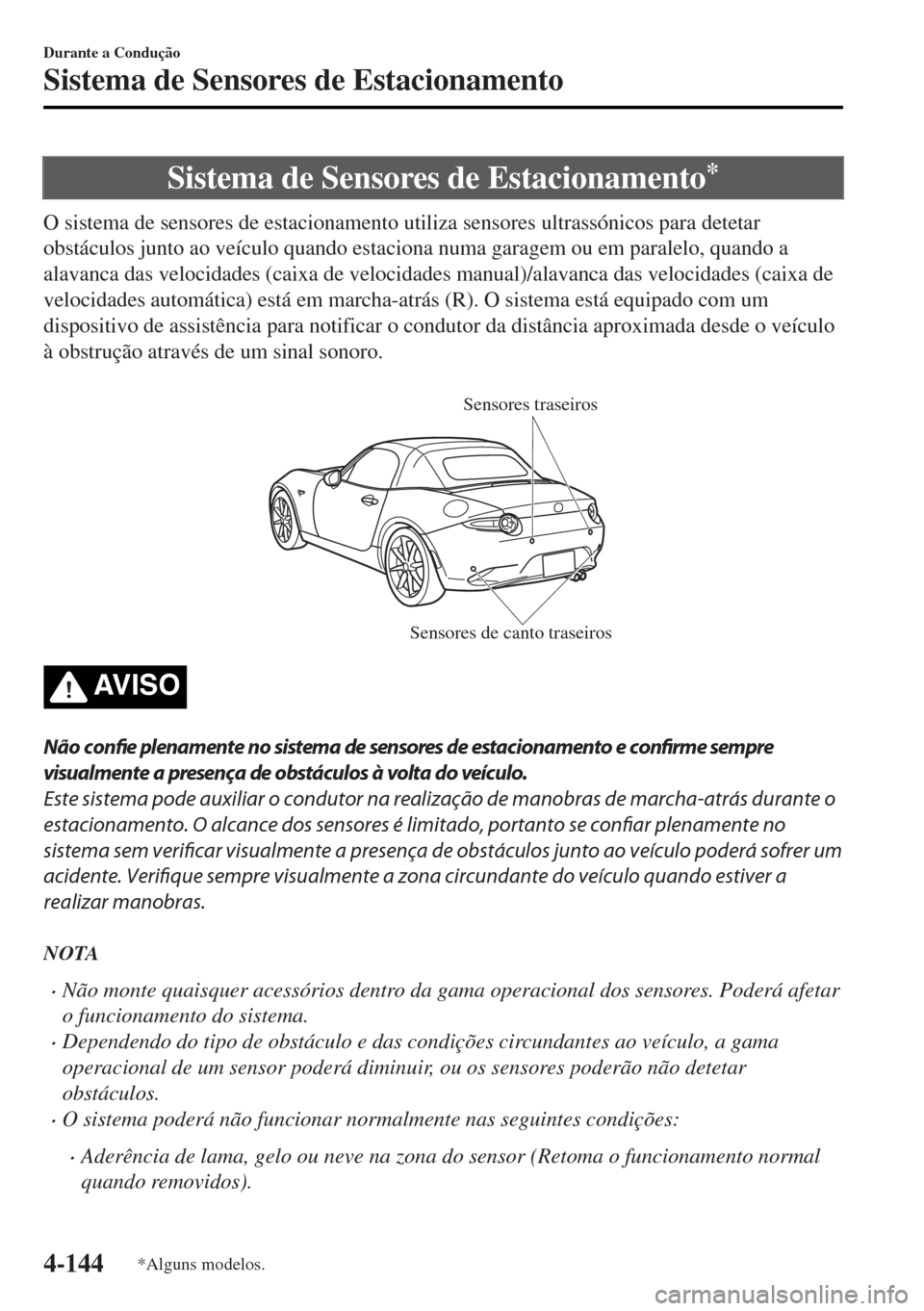

Sistema de Sensores de Estacionamento*
O sistema de sensores de estacionamento utiliza sensores ultrassónicos para detetar
obstáculos junto ao veículo quando estaciona numa garagem ou em paralelo, quando a
alavanca das velocidades (caixa de velocidades manual)/alavanca das velocidades (caixa de
velocidades automática) está em marcha-atrás (R). O sistema está equipado com um
dispositivo de assistência para notificar o condutor da distância aproximada desde o veículo
à obstrução através de um sinal sonoro.

Sensores de canto traseirosSensores traseiros
AV I S O
Não confie plenamente no sistema de sensores de estacionamento e confirme sempre
visualmente a presença de obstáculos à volta do veículo.
Este sistema pode auxiliar o condutor na realização de manobras de marcha-atrás durante o
estacionamento. O alcance dos sensores é limitado, portanto se confiar plenamente no
sistema sem verificar visualmente a presença de obstáculos junto ao veículo poderá sofrer um
acidente. Verifique sempre visualmente a zona circundante do veículo quando estiver a
realizar manobras.
NOTA
•Não monte quaisquer acessórios dentro da gama operacional dos sensores. Poderá afetar
o funcionamento do sistema.
•Dependendo do tipo de obstáculo e das condições circundantes ao veículo, a gama
operacional de um sensor poderá diminuir, ou os sensores poderão não detetar
obstáculos.
•O sistema poderá não funcionar normalmente nas seguintes condições:
•Aderência de lama, gelo ou neve na zona do sensor (Retoma o funcionamento normal
quando removidos).
Durante a Condução
Sistema de Sensores de Estacionamento
4-144*Alguns modelos.

•A zona do sensor contém gelo (Retoma o funcionamento normal quando o gelo é
removido).
•O sensor está coberto com uma mão.
•O sensor sofre várias pancadas.
•O veículo está excessivamente inclinado.
•Em condições climatéricas extremamente quentes ou frias.
•O veículo é conduzido em estradas com lombas, inclinações, estradas de gravilha ou
cobertas de relva.
•Qualquer dispositivo que gere ultrassons que se encontre junto ao veículo, como por
exemplo outra buzina de um veículo, o som do motor de um motociclo, o som dos
travões pneumáticos de um veículo pesado ou os sensores de outro veículo.
•O veículo é conduzido sob forte chuva ou em condições de estrada causadoras de
salpicos de água.
•O veículo possui instalada uma antena de transmissor de rádio.
•O veículo move-se no sentido de um poste ou barreira de estacionamento.
•Existe um obstáculo muito próximo do sensor.
•Os obstáculos de altura inferior ao para-choques poderão não ser detetados. Obstáculos
de altura inferior ao para-choques ou mais estreitos que tenham sido inicialmente
detetados mas que deixam de ser detetados consoante a aproximação do veículo.
•Os seguintes tipos de obstáculos poderão não ser detetados:
•Objetos estreitos como um cabo ou corda
•Objetos que absorvem facilmente ondas sonoras como o algodão ou a neve
•Objetos com arestas
•Objetos muito altos e largos no topo
•Objetos pequenos, de comprimento reduzido
•Inspecione sempre o sistema num reparador qualificado, recomendamos um Reparador
Autorizado Mazda se os para-choques sofrerem algum impacto, mesmo numa colisão
ligeira. Se os sensores forem desviados, não poderão detetar obstáculos.
•O sistema poderá estar avariado se o sinal sonoro não funcionar. Consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
•O sinal sonoro que indica uma avaria do sistema poderá não ser ouvido se a temperatura
ambiente for extremamente baixa, ou se existir lama, gelo ou neve na área do sensor.
Retire quaisquer substâncias estranhas da área do sensor.
•Quando instalar um dispositivo de reboque, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Sistema de Sensores de Estacionamento
4-145

tAlcance dos Sensores
Os sensores detetam obstáculos dentro do seguinte alcance.

Alcance dos sensores traseiros Alcance dos sensores de canto traseirosB AA: Cerca de 55 cm
B: Cerca de 150 cm
ttOperação do Sistema de Sensores de Estacionamento
Quando a ignição é ligada e a alavanca das velocidades (caixa de velocidades manual/caixa
de velocidades automática) é colocada em marcha-atrás (R), o sinal sonoro é ativado e o
sistema pode ser utilizado.
tSinal Sonoro dos Sensores de Estacionamento
Quando o sistema está a funcionar, o sinal sonoro é emitido de acordo com a seguinte
descrição.
Sensores Traseiros
Área de deteção de dis-
tânciaDistância entre o veículo e o obstáculo
Sinal sonoro*1
Maior distânciaAprox. 150Š60,0 cmSom intermitente lento
Distância elevadaAprox. 60,0Š45,0 cm
Som intermitente médio
Durante a Condução
Sistema de Sensores de Estacionamento
4-146

Área de deteção de dis-
tânciaDistância entre o veículo e o obstáculo
Sinal sonoro*1
Distância intermédiaAprox. 45,0Š35,0 cmSom intermitente rápido
Distância pequenaDentro de aprox. 35,0 cm
Som contínuo
*1 A frequência do sinal sonoro aumenta à medida que o veículo se aproxima do obstáculo.
Sensor de Canto Traseiro
Área de deteção de dis-
tânciaDistância entre o veículo e o obstáculo
Sinal sonoro*1
Distância elevadaAprox. 55,0Š38,0 cmSom intermitente médio
Distância intermédiaAprox. 38,0Š25,0 cm
Som intermitente rápido
Distância pequenaDentro de aprox. 25,0 cm
Som contínuo
*1 A frequência do sinal sonoro aumenta à medida que o veículo se aproxima do obstáculo.
NOTA
Se for detetada uma obstrução, numa zona, durante pelo menos 6 segundos ou mais, o sinal
sonoro será interrompido (exceto para a zona de distância pequena). Se a mesma obstrução
for detetada noutra zona, será emitido o correspondente sinal sonoro.
Durante a Condução
Sistema de Sensores de Estacionamento
4-147
