3–44
Avant de conduire
Vitres
Procédure d'initialisation du système de
lève-vitre électrique
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la
fenêtre ait été complètement ouverte/
fermée, la fenêtre ne s'ouvrira pas
et ne se fermera pas complètement
automatiquement.
Il est possible de réinitialiser la fonction
automatique à l'aide des interrupteurs
principaux ou des interrupteurs des
portières des passagers.
La procédure de réinitialisation de la
fonction automatique de lève-vitre
électrique peut être effectuée sur tous
les interrupteurs de portière. La fonction
automatique de lève-vitre électrique ne
sera rétablie que pour la vitre électrique
qui a été réinitialisée.
1. Mettre le contacteur sur ON.
2. S'assurer que l'interrupteur de
verrouillage de lève-vitres électriques
situé sur la portière du conducteur n'est
pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la
vitre complètement.
4. Tirer l'interrupteur pour fermer la vitre
complètement et le maintenir pendant
environ 2 secondes après que la vitre
soit complètement fermée.
5. Répéter les étapes 3-4 pour le lève-vitre
électrique du passager avant pendant
qu'il est assis dans le siège du passager
avant.
6. Répéter les étapes 3-4 pour les lève-
vitres électriques arrière gauche et droit
pendant que les passagers sont assis
dans le siège arrière.
7. S'assurer que les lève-vitres électriques
fonctionnent correctement en utilisant
les interrupteurs de portières.
Après que le système soit réinitialisé,
chaque vitre côté passager peut être
complètement ouverte ou fermée
automatiquement à l'aide des interrupteurs
de commande principaux.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique ou manuelle, la vitre s'arrête
et s'ouvre à moitié.
PRUDENCE
Vérifi er que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu complètement vers le haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa position
de fermeture complète ou lorsque
l'interrupteur de vitre électrique est
maintenu complètement vers le haut
est dangereux.
Dans ces cas, la fonction de sécurité ne
peut pas bloquer la fermeture complète
de la vitre. Si des doigts sont pris, cela
peut entraîner de graves blessures.
REMARQUE
Suivant les conditions de conduite, une
vitre se fermant automatiquement peut
s'arrêter et commencer à s'ouvrir si un
choc similaire à un objet qui la bloque
est ressenti par le dispositif.
Si la fonction de sécurité se déclenche
et le lève-vitre électrique ne peut pas
être fermé automatiquement, tirer et
maintenir l'interrupteur à fond et la
vitre se fermera.
Le dispositif de sécurité de vitre ne
fonctionne qu'une fois que le système a
été réinitialisé.
CX-9_8FS8-FC-16K_Edition2.indb 44CX-9_8FS8-FC-16K_Edition2.indb 442017/01/21 15:34:562017/01/21 15:34:56
Page 136 of 654
3–46
Avant de conduire
Vitres
Ouverture/fermeture automatique
Pour ouvrir complètement la vitre
automatiquement, enfoncer l'interrupteur
bien à fond, puis le relâcher. La vitre
s'ouvrira alors automatiquement.
Pour fermer complètement la vitre
automatiquement, tirer l'interrupteur à
fond vers le haut, puis le relâcher. La vitre
se fermera alors automatiquement.
Pour arrêter la vitre avant son ouverture
ou sa fermeture complète, tirer ou appuyer
sur l'interrupteur dans le sens opposé au
déplacement de la vitre, puis le relâcher.
Procédure d'initialisation du système de
lève-vitre électrique
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la
fenêtre ait été complètement ouverte/
fermée, la fenêtre ne s'ouvrira pas
et ne se fermera pas complètement
automatiquement.
La fonction automatique de lève-vitre
électrique ne sera rétablie que pour un
lève-vitre électrique qui a été réinitialisé.
1. Mettre le contacteur sur ON.
2. S'assurer que l'interrupteur de
verrouillage de lève-vitres électriques
situé sur la portière du conducteur n'est
pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la
vitre complètement.
4. Tirer l'interrupteur pour fermer la vitre
complètement et le maintenir pendant
environ 2 secondes après que la vitre
soit complètement fermée.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique, la vitre s'arrêtera et s'ouvrira
à moitié.
PRUDENCE
Vérifi er que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu vers le haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa position
de fermeture complète ou lorsque
l'interrupteur de vitre électrique est
maintenu vers le haut est dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas bloquer la fermeture
complète de la vitre. Si des doigts sont
pris, cela peut entraîner de graves
blessures.
REMARQUE
Suivant les conditions de conduite, une
vitre se fermant automatiquement peut
s'arrêter et commencer à s'ouvrir si un
choc similaire à un objet qui la bloque
est ressenti par le dispositif.
Si le dispositif de sécurité se déclenche
et la vitre ne peut pas être fermée
automatiquement, tirer et maintenir
l'interrupteur et la vitre se fermera.
Le dispositif de sécurité de vitre ne
fonctionne qu'une fois que le système a
été réinitialisé.
CX-9_8FS8-FC-16K_Edition2.indb 46CX-9_8FS8-FC-16K_Edition2.indb 462017/01/21 15:34:572017/01/21 15:34:57
Page 140 of 654
3–50
Avant de conduire
Vitres
REMARQUE
Si la procédure de réinitialisation est
effectuée pendant que le toit ouvrant
transparent est en position de coulissement
(ouverture partielle), le toit se ferme avant
que l'inclinaison arrière ne s'ouvre.
Toit ouvrant transparent à
dispositif de sécurité
Si une main, la tête d'une personne ou
un autre objet bloque le toit ouvrant
transparent lors de sa fermeture, il s'arrête
et repart dans le sens d'ouverture.
PRUDENCE
S'assurer que rien ne bloque le toit
ouvrant transparent juste avant sa
fermeture complète:
Le fait de bloquer le toit ouvrant
transparent juste avant sa fermeture
complète est dangereux.
Dans ce cas, la fonction de sécurité ne
peut pas empêcher la fermeture du
toit ouvrant transparent. Si des doigts
sont pris, cela peut entraîner de graves
blessures.
REMARQUE
Suivant les conditions de conduite, un
toit ouvrant transparent se fermant
peut s'arrêter et commencer à s'ouvrir
si un choc similaire à un objet qui le
bloque est ressenti par le toit ouvrant
transparent.
La fonction de sécurité du toit ouvrant
transparent n'est pas utilisable pendant
que le toit ouvrant transparent est
initialisé.
Panneau pare-soleil
Le panneau pare-soleil peut être ouvert et
fermé manuellement.
Le panneau pare-soleil s'ouvre
automatiquement lorsque le toit ouvrant
transparent est ouvert, mais il doit être
fermé manuellement.
Panneau
pare-soleil
ATTENTION
Le panneau pare-soleil ne s'incline pas.
Pour éviter de l'endommager ne pas le
pousser.
Ne pas fermer le panneau pare-soleil
pendant que le toit ouvrant transparent
s'ouvre. Si on force le panneau
pare-soleil à se fermer, on risque de
l'endommager.
CX-9_8FS8-FC-16K_Edition2.indb 50CX-9_8FS8-FC-16K_Edition2.indb 502017/01/21 15:34:582017/01/21 15:34:58
Page 141 of 654
3–51
Avant de conduire
Système de sécurité
Modifi cations et
accessoires additionnels
Mazda ne peut pas garantir le
fonctionnement des systèmes
d'immobilisation et antivol s'il a été
modifi é ou si un accessoire additionnel a
été installé.
ATTENTION
Afi n d'éviter d'endommager le
véhicule, ne pas modifi er le système
ou installer d'accessoire additionnel
sur les systèmes d'immobilisation et
antivol ou sur le véhicule.
Système d'immobilisation
Le système d'immobilisation ne permet
de démarrer le moteur qu'avec une clé
reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Les équipements radio de ce type sont
réglementés par des lois aux Etats-Unis.
Les changements ou modifi cations non
spécifi quement approuvés par l'entité
responsable de la conformité peuvent
annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
Afi n de ne pas endommager la clé, ne
pas:
Laisser la clé tomber.
Mouiller la clé.
Exposer la clé à des champs
magnétiques.
Exposer la clé à des températures
élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur
le capot.
Si le moteur ne démarre pas à l'aide de la
clé correcte, et que le témoin de sécurité
reste allumé ou clignote, il peut y avoir
un mauvais fonctionnement du système.
S'adresser à un concessionnaire agréé
Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 51CX-9_8FS8-FC-16K_Edition2.indb 512017/01/21 15:34:582017/01/21 15:34:58

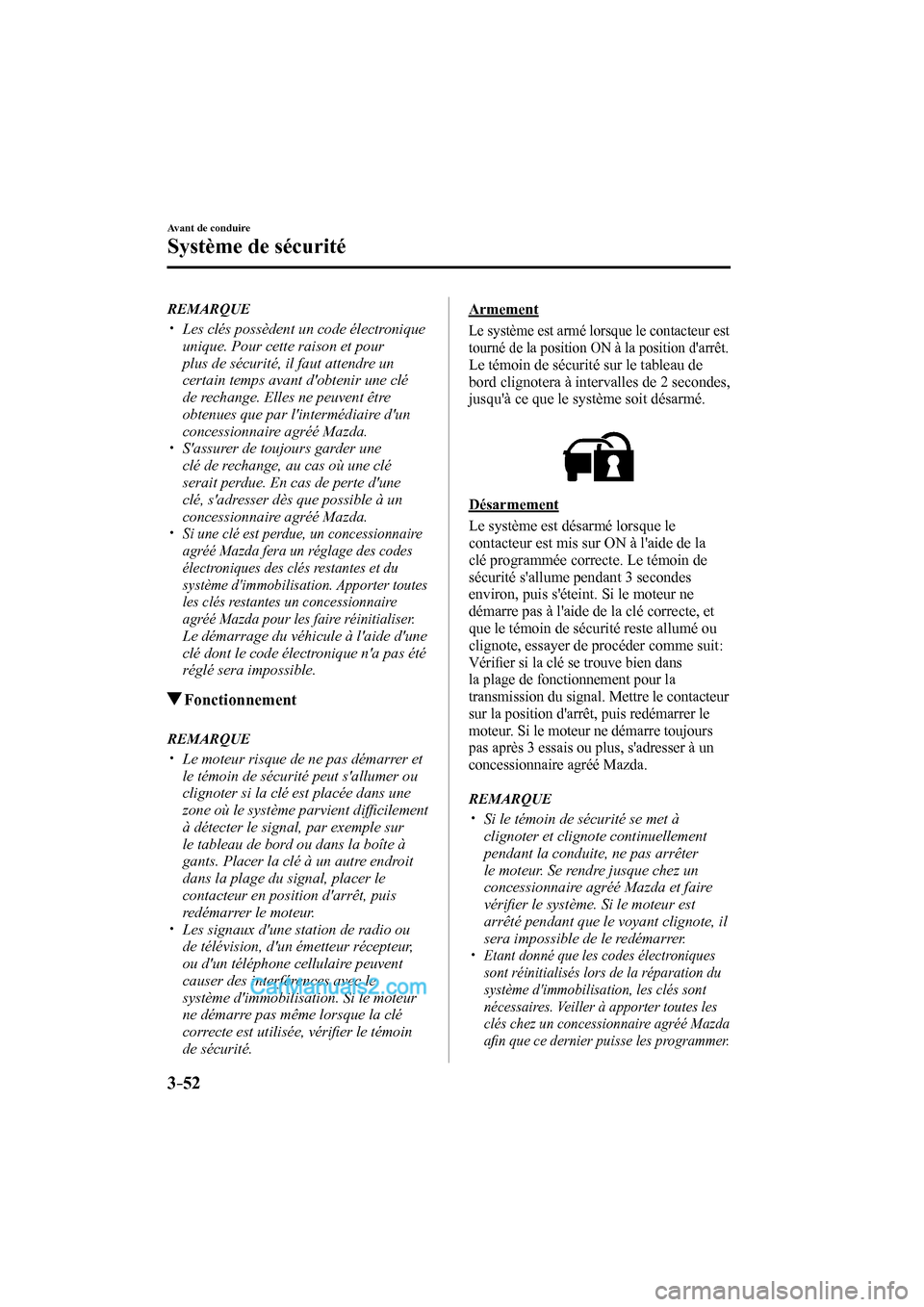

Page 142 of 654
3–52
Avant de conduire
Système de sécurité
REMARQUE
Les clés possèdent un code électronique
unique. Pour cette raison et pour
plus de sécurité, il faut attendre un
certain temps avant d'obtenir une clé
de rechange. Elles ne peuvent être
obtenues que par l'intermédiaire d'un
concessionnaire agréé Mazda.
S'assurer de toujours garder une
clé de rechange, au cas où une clé
serait perdue. En cas de perte d'une
clé, s'adresser dès que possible à un
concessionnaire agréé Mazda.
Si une clé est perdue, un concessionnaire
agréé Mazda fera un réglage des codes
électroniques des clés restantes et du
système d'immobilisation. Apporter toutes
les clés restantes un concessionnaire
agréé Mazda pour les faire réinitialiser.
Le démarrage du véhicule à l'aide d'une
clé dont le code électronique n'a pas été
réglé sera impossible.
Fonctionnement
REMARQUE
Le moteur risque de ne pas démarrer et
le témoin de sécurité peut s'allumer ou
clignoter si la clé est placée dans une
zone où le système parvient diffi cilement
à détecter le signal, par exemple sur
le tableau de bord ou dans la boîte à
gants. Placer la clé à un autre endroit
dans la plage du signal, placer le
contacteur en position d'arrêt, puis
redémarrer le moteur.
Les signaux d'une station de radio ou
de télévision, d'un émetteur récepteur,
ou d'un téléphone cellulaire peuvent
causer des interférences avec le
système d'immobilisation. Si le moteur
ne démarre pas même lorsque la clé
correcte est utilisée, vérifi er le témoin
de sécurité.
Armement
Le système est armé lorsque le contacteur est
tourné de la position ON à la position d'arrêt.
Le témoin de sécurité sur le tableau de
bord clignotera à intervalles de 2 secondes,
jusqu'à ce que le système soit désarmé.
Désarmement
Le système est désarmé lorsque le
contacteur est mis sur ON à l'aide de la
clé programmée correcte. Le témoin de
sécurité s'allume pendant 3 secondes
environ, puis s'éteint. Si le moteur ne
démarre pas à l'aide de la clé correcte, et
que le témoin de sécurité reste allumé ou
clignote, essayer de procéder comme suit:
Vérifi er si la clé se trouve bien dans
la plage de fonctionnement pour la
transmission du signal. Mettre le contacteur
sur la position d'arrêt, puis redémarrer le
moteur. Si le moteur ne démarre toujours
pas après 3 essais ou plus, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
Si le témoin de sécurité se met à
clignoter et clignote continuellement
pendant la conduite, ne pas arrêter
le moteur. Se rendre jusque chez un
concessionnaire agréé Mazda et faire
vérifi er le système. Si le moteur est
arrêté pendant que le voyant clignote, il
sera impossible de le redémarrer.
Etant donné que les codes électroniques
sont réinitialisés lors de la réparation du
système d'immobilisation, les clés sont
nécessaires. Veiller à apporter toutes les
clés chez un concessionnaire agréé Mazda
afi n que ce dernier puisse les programmer.
CX-9_8FS8-FC-16K_Edition2.indb 52CX-9_8FS8-FC-16K_Edition2.indb 522017/01/21 15:34:582017/01/21 15:34:58
Page 143 of 654
3–53
Avant de conduire
Système de sécurité
*Certains modèles.
Système antivol *
Si le système antivol détecte une intrusion
non autorisée dans le véhicule pouvant
résulter en un vol du véhicule ou de son
contenu, l'alarme se déclenche en faisant
retentir l'avertisseur sonore et en faisant
clignoter les feux de détresse pour signaler
dans la zone environnante que la situation
est anormale.
Le système ne fonctionnera que s'il est
correctement armé. Il faut donc suivre la
procédure d'armement correcte lorsque
l'on quitte le véhicule.
Fonctionnement
Conditions de déclenchement du système
L'avertisseur sonore retentira de façon
intermittente et les feux de détresse
clignoteront pendant 30 secondes environ
si le système est déclenché par une des
conditions suivantes:
Déverrouillage d'une portière à l'aide de
la clé, de l'interrupteur de verrouillage
de portière ou d'une commande
intérieure de verrouillage de portière.
Ouverture forcée d'une portière, du
capot ou du hayon.
Ouverture du capot en actionnant la
poignée de déverrouillage du capot.
Placer le contacteur sur ON sans l'aide
du bouton de démarrage du moteur.
Si le système est déclenché de nouveau,
les feux et l'avertisseur sonore seront
activés jusqu'à ce que la portière du
conducteur ou le hayon soit déverrouillé à
l'aide de la télécommande. (Avec la fonction avancée à
télécommande)
Les lumières et l'avertisseur sonore
peuvent aussi être désactivés en appuyant
sur l'interrupteur de commande d'une
portière.
REMARQUE
Le hayon ne s'ouvre pas quand le
système antivol fonctionne.
Pour les véhicules équipés d'un hayon
électrique, celui-ci peut être ouvert
même lorsque le système antivol
fonctionne, en appuyant sur la touche
de hayon électrique de la télécommande
ou sur l'interrupteur d'ouverture
électrique du hayon tout en portant la
clé.
Si la batterie arrive est épuisée
pendant que le système antivol est
armé, l'avertisseur sonore sera activé
et les feux de détresse se mettront à
clignoter lorsqu'on rechargera ou qu'on
remplacera la batterie.
CX-9_8FS8-FC-16K_Edition2.indb 53CX-9_8FS8-FC-16K_Edition2.indb 532017/01/21 15:34:582017/01/21 15:34:58
Page 144 of 654
3–54
Avant de conduire
Système de sécurité
*Certains modèles.
Comment mettre le système en
circuit
1. Bien fermer les vitres et le toit ouvrant
transparent * .
2. Mettre le contacteur sur OFF.
3. S'assurer que le capot, les portières et le
hayon sont fermés.
4. Appuyer sur la touche de verrouillage
sur la télécommande ou verrouiller la
portière de conducteur de l'extérieur en
utilisant la clé auxiliaire.
Les feux de détresse clignoteront une
fois.
La méthode suivante armera également
le système antivol:
Appuyer sur l'interrupteur de
verrouillage de portière “
” tandis
qu'une portière est ouverte et ensuite
fermer toutes les portières.
(Avec la fonction avancée à
télécommande)
Appuyer sur un interrupteur de
commande.
Le témoin de sécurité sur le tableau de
bord clignote pendant 20 secondes.
5. Après 20 secondes, le système est
complètement armé.
REMARQUE
Le système antivol peut également
être activé en actionnant la fonction
de reverrouillage automatique lorsque
les portières, le hayon et le capot sont
fermés.
Se référer à Télécommande à la page
3-5 .
Le système sera désarmé si l'une des
opérations suivantes a lieu dans les
20 secondes après avoir appuyé sur la
touche de verrouillage:
Déverrouillage d'une portière.
Ouvrir une portière.
Ouvrir le capot.
Mise du contacteur sur ON.
Pour armer le système de nouveau,
suivre la procédure d'armement.
Si les portières sont verrouillées en
appuyant sur la touche de verrouillage
de la télécommande ou à l'aide de la clé
auxiliaire alors que le système antivol
est armé, les feux de détresse clignotent
une fois pour indiquer que le système
est armé.
CX-9_8FS8-FC-16K_Edition2.indb 54CX-9_8FS8-FC-16K_Edition2.indb 542017/01/21 15:34:582017/01/21 15:34:58
Page 145 of 654
3–55
Avant de conduire
Système de sécurité
Pour désarmer le système
Un système armé peut être désactivé en
utilisant l'une des méthodes suivantes:
La touche de verrouillage de la
télécommande est enfoncée.
En démarrant le moteur avec le bouton
de démarrage du moteur.
(Avec la fonction avancée à
télécommande)
En appuyant sur l'interrupteur de
commande des portières.
Les feux de détresse clignoteront deux
fois.
REMARQUE
Si les portières sont déverrouillées en
appuyant sur la touche de déverrouillage
de la télécommande alors que le système
antivol est désactivé, les feux de détresse
clignotent deux fois pour indiquer que le
système est désactivé.
Pour arrêter l'alarme
Une alarme déclenchée peut être éteinte en
procédant de l'une des façons suivantes:
La touche de verrouillage de la
télécommande est enfoncée.
En démarrant le moteur avec le bouton
de démarrage du moteur.
(Avec la fonction avancée à
télécommande)
En appuyant sur l'interrupteur de
commande des portières.
En appuyant sur le système d'ouverture
électrique du hayon lorsqu'on est muni
de la clé.
En appuyant sur la touche du hayon
électrique de la télécommande.
Les feux de détresse clignoteront deux fois.
CX-9_8FS8-FC-16K_Edition2.indb 55CX-9_8FS8-FC-16K_Edition2.indb 552017/01/21 15:34:592017/01/21 15:34:59
