2017 MAZDA MODEL CX-5 ESP

4.(Boîte de vitesses automatique)
S'assurer que le levier sélecteur est en
position P.
5. Démarrer le moteur.
6. L'ajustement de l'affichage de conduite active commence.
REMARQUE
S'il n'y a aucun mouvement de la
position de conduite, aucun bip sonore
ne retentit.
Le réglage de la position de conduite est
annulé dans les cas suivants:
L'un quelconque des interrupteurs de
réglage de siège est actionnée.
Le bouton SET est enfoncé.
Le bouton de programmation 1 ou 2 a
été pressé.
Le bouton ou de la clé a été
actionné.
Le véhicule commence à se déplacer.
L'affichage de conduite active est
ajusté.
Effacer les positions de conduite
mémorisées
(Effacement des positions de conduite
programmées par clé)
1. Mettre le contacteur sur OFF.
2. Appuyer sur le bouton SET sur le côté du fauteuil jusqu'à ce qu'un bip sonore
retentisse une fois.
3. Lorsque le bip sonore retentit, appuyer
sur le bouton
de la clé dans les
5 secondes jusqu'à ce que le bip sonore
retentisse une fois.
REMARQUE
Si un bip sonore retentit trois fois,
l'opération est annulée.
Siège arrière
▼ Repli en parties
En abaissant les dossiers de sièges arrière
l'espace du compartiment à bagages peut
être agrandi.
PRUDENCE
Sécuriser fermement la cargaison dans le
compartiment à bagages lorsqu'elle est
transportée avec les dossiers de siège
repliés:
Il est dangereux de conduire sans
fermement sécuriser la cargaison et les
bagages, car ils risquent de se déplacer et
d'interférer dans la conduite en cas de
freinage d'urgence ou
de collision, ce qui
entraînerait un accident imprévisible.
ATTENTION
Si le dossier de siège n'est pas tenu avec la
main, il se déplacera soudainement et
risquera de causer des blessures.
Repli des deux dossiers de sièges
ATTENTION
Avant de plier un dossier de siège arrière
vérifier la position d'un siège avant. Selon
la position d'un siège avant, il peut s'avérer
impossible de plier un dossier de siège
arrière tout en bas, car il peut heurter le
dossier du siège avant qui pourrait rayer ou
endommager le siège avant ou sa poche.
Abaisser ou retirer l'appuie-tête du siège
arrière latéral si besoin était.
Équipement sécuritaire essentiel
Sièges
2-10
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Lorsque le dossier de siège gauche est
rabattu, le dossier de siège central se
rabat en même temps.
Utilisation de la poignée à distance
*
1.(Avec chauffage du siège arrière)
Désactiver l'interr upteur de chauffage
du siège arrière.
Se référer à Chauffage de siège à la
page 2-15.
2. Après avoir vérifié qu'il n'y a rien sur les sièges arrière, ouvrir le hayon et
abaisser le dos du siège que vous
voulez plier en utilisant la poignée à
distance.
Lorsque vous pliez le côté gauche,
réglez la partie extérieure de la poignée
à distance.
PRUDENCE
S'assurer de toujours retirer le dispositif de
retenue pour enfant du siège arrière avant
d'utiliser la poignée à distance du siège
arrière :
L'utilisation de la poignée à distance
lorsqu'un dispositif de retenue pour enfant
faisant face vers l'arrière est installé sur le
siège arrière est dangereuse. Cela peut
causer des blessures à l'enfant assis dans le
système de dispositif de sécurité pour
enfants lorsque le dossier du siège se rabat
vers l'avant soudainement.
S'assurer de vérifier que personne ne se
trouve dans la zone des sièges arrière avant
d'utiliser (de tirer) la poignée à distance :
Le fait de ne pas vérifier si des personnes se
trouvent près des sièges arrière avant de
replier les dossiers du siège à l'aide de la
sangle/poignée à distance est dangereux.
L'espace autour des sièges arrière est
difficile à voir de l'arrière du véhicule. Le fait
d'utiliser (de tirer) la poignée à distance
sans vérifier peut causer des blessures à un
occupant lorsque le dossier du siège se
rabat vers l'avant soudainement.
ATTENTION
Avant de replier les dossiers du siège à
l'aide de la poignée à distance, s'assurer
qu'il n'y ait pas de verre dans l'un des
porte-verres arrière. Replier les dossiers
du siège à l'aide de la poignée à distance
si un verre est présent dans le
porte-verres pourrait salir ou abîmer le
coussin et le dossier du siège.
Équipement sécuritaire essentiel
Sièges
*Certains modèles.2-11
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

PRUDENCE
S'assurer de toujours retirer le dispositif de
retenue pour enfant du siège arrière avant
d'utiliser la poignée à distance du siège
arrière :
L'utilisation de la poignée à distance
lorsqu'un dispositif de retenue pour enfant
faisant face vers l'arrière est installé sur le
siège arrière est dangereuse. Cela peut
causer des blessures à l'enfant assis dans le
système de dispositif de sécurité pour
enfants lorsque le dossier du siège se rabat
vers l'avant soudainement.
S'assurer de vérifier que personne ne se
trouve dans la zone des sièges arrière avant
d'utiliser (de tirer) la poignée à distance :
Le fait de ne pas vérifier si des personnes se
trouvent près des sièges arrière avant de
replier les dossiers du siège à l'aide de la
sangle/poignée à distance est dangereux.
L'espace autour des sièges arrière est
difficile à voir de l'arrière du véhicule. Le fait
d'utiliser (de tirer) la poignée à distance
sans vérifier peut causer des blessures à un
occupant lorsque le dossier du siège se
rabat vers l'avant soudainement.
ATTENTION
Avant de replier les dossiers du siège à
l'aide de la poignée à distance, s'assurer
qu'il n'y ait pas de verre dans l'un des
porte-verres arrière. Replier les dossiers
du siège à l'aide de la poignée à distance
si un verre est présent dans le
porte-verres pourrait salir ou abîmer le
coussin et le dossier du siège.
Faire attention aux points suivants lors
de l'utilisation de la poignée à distance :
 Sur une descente, le dossier du siège
peut se replier plus rapidement qu'à
l'horizontale.
 Sur une montée, le dossier du siège
peut ne pas se replier. Lorsque les
dossiers du siège ne peuvent pas être
repliés en utilisant la poignée à
distance, tirer le dossier du siège arrière
vers l'avant de l'intérieur du véhicule.
Utilisation de la sangle
1. (Avec chauffage du siège arrière)
Désactiver l'interrupteur de chauffage
du siège arrière.
Se référer à Chauffage de siège à la
page 2-15.
2. Si l'appuie-tête central est utilisé, le ranger.
3. Tirer sur la sangle à l'arrière du dossier de siège pour replier le siège vers
l'avant.
Équipement sécuritaire essentiel
Sièges
2-13
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Ne jamais modifier les composants ou le
câblage, et ne pas utiliser d'appareils
électroniques d'essai sur le dispositif de
prétension:
La modification de composantes ou du
câblage du système de dispositif de
prétension, incluant l'utilisation d'appareils
électroniques d'essai, est dangereuse. Le
système pourrait s'activer accidentellement
ou être rendu inopérant ce qui pourrait
l'empêcher de s'activer en cas d'accident.
Les passagers ou toute personne faisant les
travaux risqueraient de subir de graves
blessures.
Mettre au rebut le dispositif de prétension
selon la réglementation applicable:
Une mise au rebut non adéquate d'un
dispositif de prétension ou la mise à la
casse d'un véhicule avec des dispositifs de
prétension non activés est dangereuse. Si
toutes les procédures de sécurité ne sont
pas respectées, on risque des blessures.
S'adresser à un mécanicien agréé Mazda,
pour la méthode sécuritaire de mise au
rebut d'un dispositif de prétension ou de
mise à la casse d'un véhicule avec des
dispositifs de prétension.
REMARQUE
Le dispositif de prétension peut ne pas
marcher en fonction du type de
collision. Pour plus de détails, se référer
à Critères de déploiement des coussins
d'air SRS (page 2-65).
De la fumée (gaz non toxique) sera
émise lorsque les coussins d'air et les
dispositifs de prétension s'activent. Ceci
n'indique pas qu'il y a un feu.
Normalement ce gaz est sans effet sur
les passagers, cependant, ceux qui ont
la peau sensible peuvent subir une
légère irritation. Si un résidu provenant
de l'activation des coussins d'air et des
dispositifs de prétension avant se dépose
sur la peau ou dans les yeux d'une
personne, se laver dès que possible.
Équipement sécuritaire essentiel
Ceintures de sécurité
2-27
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Précautions concernant les dispositifs de sécurité pour
enfants
Mazda recommande vivement l'utilisation d'un système de dispositif de sécurité pour
enfants, pour tout enfant assez petit pour s'y asseoir.

Aux États-Unis et au Canada, la loi impose l'utilisation de dispositifs de sécurité pour les
enfants.
Consulter la réglementation locale, provinciale et fédérale pour les normes spécifiques sur la
sécurité des enfants prenant place dans un véhicule.

Quelque soit le type de système de dispositif de sécurité pour enfants adapté, s'assurer d'en
choisir un qui sera approprié à l'âge et la taille de l'enfant, respecter toutes les lois nationales
et provinciales et suivre les instructions accompagnant le système de dispositif de sécurité
pour enfants en question.

Si un enfant est trop grand pour le système de dispositif de sécurité pour enfants, il devrait
s'asseoir sur le siège arrière et utiliser la cein ture de sécurité ventrale et le baudrier. Si la
portion baudrier de la ceinture passe sur le cou ou le visage de l'enfant, le déplacer vers le
centre du véhicule pour les sièges près des portières et près de la boucle à droite si l'enfant
est assis sur le siège du centre.

Les statistiques confirment que le siège arrière est l'endroit le plus sécuritaire pour tous les
enfants jusqu'à 12 ans, surtout si le vé hicule est équipé d'un système de retenue
supplémentaire (coussins d'air).

Un système de dispositif de sécurité pour enfants faisant face vers l'arrière du véhicule ne
doit JAMAIS être utilisé sur le siège avant avec le système de coussin d'air activé. Le siège
du passager avant est l'endroit le moins recommandé pour tout autre type de système de
dispositif de sécurité pour enfants.

(Avec système de classification de l'occupant du siège du passager avant)
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le capteur de classification de l'occupant du siège passager avant fonctionne
de pair avec le système de retenue supplémentaire. Ce système désactive les coussins d'air
avant et latéraux ainsi que le dispositif de prétension de ceinture de sécurité du passager
avant quand le témoin de désactivation du coussin d'air du passager avant s'allume.

Équipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-30
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Lorsqu'un bébé ou jeune enfant prend place sur le siège du passager avant, le système
désactive les coussins d'air avant et latéral côté passager avant et le dispositif de prétension
de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume.

Même si le coussin d'air côté passager avant est désactivé, Mazda recommande vivement
que les enfants soient correctement retenus et que tout système de dispositif de sécurité pour
enfants soit correctement fixé sur les sièges arrière qui sont la position la plus sécuritaire
pour les enfants.

Pour plus de détails, se référer à “Capteur de classification de l'occupant du siège passager
avant” (page 2-69).

PRUDENCE
Utiliser le système de dispositif de sécurité pour enfants de taille correcte:
Pour une protection adéquate en cas d'accide nt ou d'arrêt brusque, l'enfant doit être
correctement attaché à l'aide de la ceinture de sécurité ou d'un système de dispositif de
sécurité pour enfants suivant son âge et sa taille. Sinon, l'enfant peut subir de graves blessures
ou même la mort.
Suivre les instructions du fabricant et toujours garder le système de dispositif de sécurité pour
enfants attaché:
Un système de dispositif de sécurité pour enfants qui n'est pas fixé est dangereux. En cas
d'arrêt brusque ou de collision, il risque de se déplacer causant de graves blessures ou la mort
de l'enfant ou des autres passagers. S'assurer que le système de dispositif de sécurité pour
enfants est bien fixé en place suivant les instruct ions du fabricant du système de dispositif de
sécurité pour enfants. Lorsqu'il n'est pas utilisé, le retirer du véhicule ou l'attacher à l'aide
d'une ceinture de sécurité, ou le fixer aux DEUX ancrages inférieurs LATCH pour les systèmes
de dispositif de sécurité pour enfants de ty pe LATCH et les sangles d'ancrage correspondantes.
Toujours bien attacher un enfant dans un système de dispositif de sécurité pour enfants
adéquat:
Le fait de tenir un enfant dans les bras pendant que le véhicule est en mouvement est
extrêmement dangereux. Peu importe la force d'une personne, il ou elle ne pourra pas retenir
l'enfant en cas d'arrêt brusque ou de collision et cela peut causer de graves blessures ou la
mort de l'enfant ou des autres passagers. Même en cas d'accident modéré, l'enfant peut subir
les forces du coussin d'air qui peuvent causer de graves blessures ou la mort de l'enfant, ou
l'enfant peut être projeté contre un adulte, ce qui pourrait blesser à la fois l'enfant et l'adulte.
Équipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-31
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

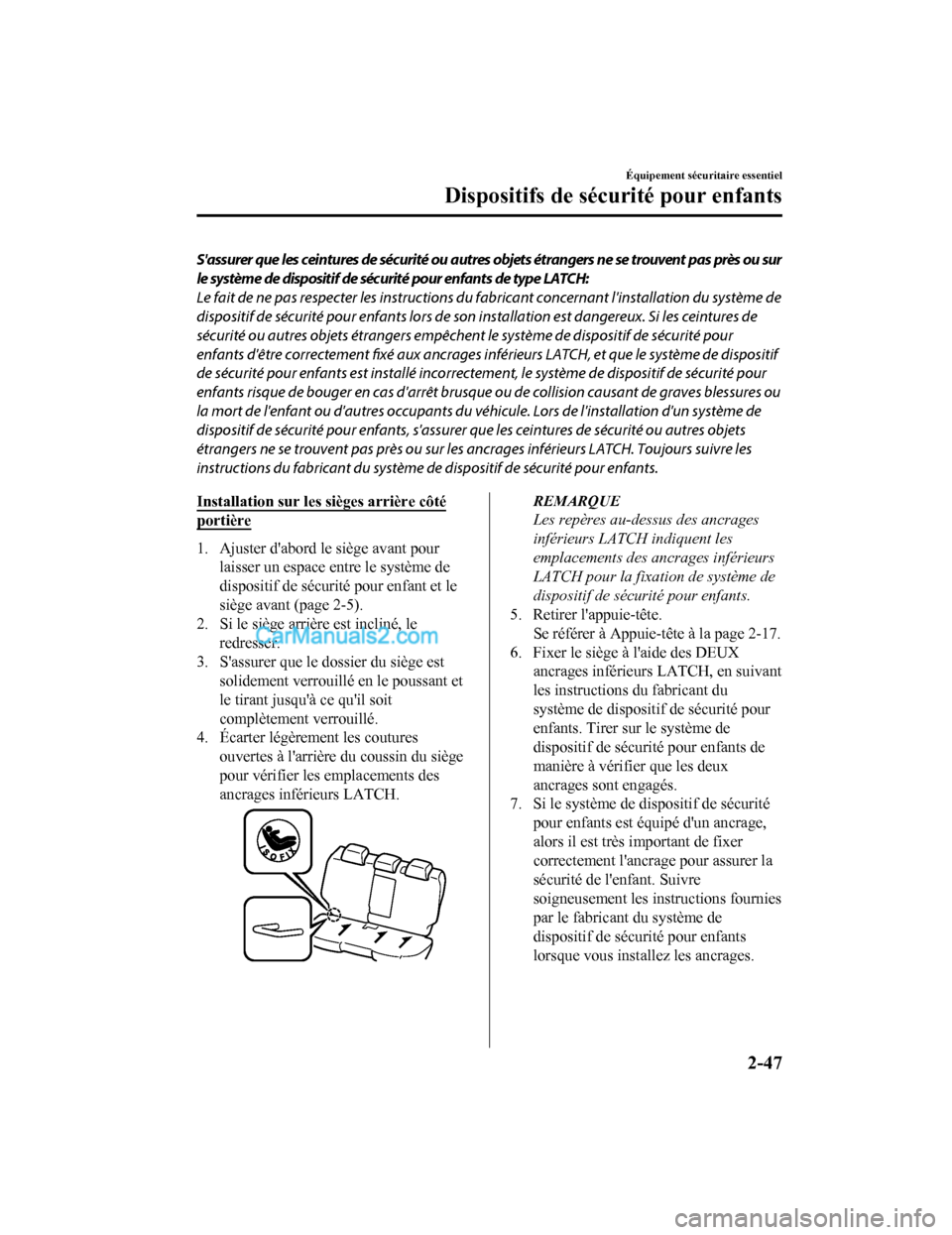

S'assurer que les ceintures de sécurité ou autres objets étrangers ne se trouvent pas près ou sur
le système de dispositif de sécurité pour enfants de type LATCH:
Le fait de ne pas respecter les instructions du fabricant concernant l'installation du système de
dispositif de sécurité pour enfants lors de son installation est dangereux. Si les ceintures de
sécurité ou autres objets étrangers empêchent le système de dispositif de sécurité pour
enfants d'être correctement fixé aux ancrages inférieurs LATCH, et que le système de dispositif
de sécurité pour enfants est installé incorrectement, le système de dispositif de sécurité pour
enfants risque de bouger en cas d'arrêt brusque ou de collision causant de graves blessures ou
la mort de l'enfant ou d'autres occupants du véhicule. Lors de l'installation d'un système de
dispositif de sécurité pour enfants, s'assurer que les ceintures de sécurité ou autres objets
étrangers ne se trouvent pas près ou sur les ancrages inférieurs LATCH. Toujours suivre les
instructions du fabricant du système de dispositif de sécurité pour enfants.
Installation sur les sièges arrière côté
portière
1. Ajuster d'abord le siège avant pour laisser un espace entre le système de
dispositif de sécurité pour enfant et le
siège avant (page 2-5).
2. Si le siège arrière est incliné, le redresser.
3. S'assurer que le dossier du siège est solidement verrouillé en le poussant et
le tirant jusqu'à ce qu'il soit
complètement verrouillé.
4. Écarter légèrement les coutures
ouvertes à l'arrière du coussin du siège
pour vérifier les emplacements des
ancrages inférieurs LATCH.
REMARQUE
Les repères au-dessus des ancrages
inférieurs LATCH indiquent les
emplacements des ancrages inférieurs
LATCH pour la fixation de système de
dispositif de sécurité pour enfants.
5. Retirer l'appuie-tête.
Se référer à Appuie-tête à la page 2-17.
6. Fixer le siège à l'aide des DEUX ancrages inférieurs LATCH, en suivant
les instructions du fabricant du
système de dispositif de sécurité pour
enfants. Tirer sur le système de
dispositif de sécurité pour enfants de
manière à vérifier que les deux
ancrages sont engagés.
7. Si le système de dispositif de sécurité
pour enfants est équipé d'un ancrage,
alors il est très important de fixer
correctement l'ancrage pour assurer la
sécurité de l'enfant. Suivre
soigneusement les instructions fournies
par le fabricant du système de
dispositif de sécurité pour enfants
lorsque vous installez les ancrages.
Équipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-47
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Installation sur les sièges du centre
arrière
Les ancrages inférieurs LATCH au centre
du siège arrière sont beaucoup plus
séparés que les ensembles d'ancrages
inférieurs LATCH pour système de
dispositif de sécurité pour enfants aux
autres positions. Les systèmes de dispositif
de sécurité pour enfants avec des fixations
LATCH rigides ne peuvent pas être
installés au centre du siège arrière.
Certains systèmes de dispositif de sécurité
pour enfants LATCH peuvent être placés
en position centrale et atteindront les
ancrages inférieurs LATCH les plus
proches qui sont espacés de 406 mm (16,0
po.). Les systèmes de dispositif de sécurité
pour enfants compatibles avec les
ancrages LATCH (avec fixations sur la
ceinture) peuvent être utilisés à cette
position seulement si les instructions du
fabricant accompagnant le système de
dispositif de sécurité pour enfants
indiquent que le système de dispositif de
sécurité pour enfants peut être installé à
l'aide d'ancrages inférieurs LATCH qui
sont séparés de 406 mm (16,0 po.). Ne pas
attacher deux systèmes de dispositif de
sécurité pour enfants au même ancrage
inférieur LATCH. Si un système de
dispositif de sécurité pour enfants est
équipé d'une sangle d'ancrage, elle doit
aussi être utilisée pour une sécurité
optimale de l'enfant.

La procédure pour l'installation sur les
sièges arrière côté portière est la même.
Emplacement d'ancrage inférieur
LATCH
PRUDENCE
Toujours retirer l'appuie-tête et installer le
dispositif de sécurité pour enfants:
Il est dangereux d'installer un dispositif de
sécurité pour enfants sans enlever
l'appuie-tête. Le dispositif de sécurité pour
enfants serait mal installé, ce qui peut
entraîner la mort ou une blessure de
l'enfant lors d'une collision.
Sangle d'ancrage
Avant
Équipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-49
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
