2017 MAZDA MODEL CX-5 ESP

Modifications et
accessoires additionnels
Mazda ne peut pas garantir le
fonctionnement des systèmes
d'immobilisation et antivol s'il a été
modifié ou si un accessoire additionnel a
été installé.
ATTENTION
Afin d'éviter d'endommager le véhicule, ne
pas modifier le système ou installer
d'accessoire additionnel sur les systèmes
d'immobilisation et antivol ou sur le
véhicule.
Système d'immobilisation
Le système d'immobilisation ne permet de
démarrer le moteur qu'avec une clé
reconnue par le système.

Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
 Les équipements radio de ce type sont
réglementés par des lois aux États-Unis.
Les changements ou
modifications non
spécifiquement approuvés par l'entité
responsable de la conformité peuvent
annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
 Afin de ne pas endommager la clé, ne
pas:
 Laisser la clé tomber.
 Mouiller la clé.
 Exposer la clé à des champs
magnétiques.
 Exposer la clé à des températures
élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le
capot.
 Si le moteur ne démarre pas à l'aide de la
clé correcte, et que le témoin de sécurité
reste allumé ou clignote, il peut y avoir
un mauvais fonctionnement du système.
S'adresser à un concessionnaire agréé
Mazda.
Avant de conduire
Système de sécurité
3-47
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

DénominationModèle
SKYACTIV-G 2.0 SKYACTIV-G 2.5 2WD 2WD AWD
Boîte de vitesses manuelle Boîte de vitesses automatique
DISTRIBU-
TION DE LA
CHARGE DE
LA REMOR-
QUE
Avant 60 %
Arrière 40 %
PRUDENCE
Toujours respecter les limites de charges de remorquage indiquées dans le Tableau des
charges de remorquage:
Le fait d'essayer de remorquer des charges supérieures à celles spécifiées peut causer des
problèmes de tenue de route et de performances qui peuvent entraîner des blessures et/ou
causer des dommages au véhicule.
Charger la remorque à raison de 60 % du poids vers l'avant et 40 % vers l'arrière:
Le fait de charger la remorque avec plus de poids à l'arrière qu'à l'avant est dangereux. Une
perte de contrôle du véhicule risquerait de s' ensuivre. La charge sur le timon d'attelage doit
être de 10 % à 15 % de la charge totale de la remorque (somme des poids de la remorque et
du chargement).
Faire toujours déterminer le poids total de la remorque et la charge sur le timon d'attelage
avant le départ:
Le fait de remorquer des charges sans déterminer le poids total de la remorque et la charge
sur le timon d'attelage est dangereux. Le roulis de la remorque dû aux vents latéraux, aux
routes cahoteuses ou toute autre raison risque de causer une perte de contrôle du véhicule et
un accident grave.
ATTENTION
Le poids total de la remorque et la charge sur le timon peuvent être déterminés en pesant la
remorque sur les balances à plateforme situées aux stations de pesage sur les autoroutes ou
chez les sociétés de camionnage.
▼ Dispositif d'attelage de la remorque
Utiliser seulement une boule de fixation recommandée par le fabricant de la remorque, qui
soit conforme aux normes de
poids brut de la remorque.
Avant de conduire
Remorquage
3-62
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Éviter de freiner brusquement. Ceci pourrait causer une perte de contrôle du véhicule qui
risquerait de se mettre en travers de la route, en particulier sur des chaussées détrempées
ou glissantes.
Mettre le levier sélecteur sur la position D lorsqu'on tracte une remorque sur un terrain
vallonné, ou qu'on est lourdement chargé.
La position D permet d'utiliser le véhicule sans avoir à changer souvent de rapport.
Changements de file et virage
Éviter de changer de file rapidement, de virer brusquement, et de négocier des virages trop
serrés. Ralentir avant de tourner pour éviter d'avoir à freiner brusquement.
Une remorque qui tourne décrit un arc de cercle plus serré que le véhicule tracteur.
Compenser ceci en prenant des virages plus larges que normalement.
Dépassement
Se préparer bien à l'avance à dépasser les autres véhicules, et laisser beaucoup d'espace
avant de changer de file. Les coups de vent latéraux subis lors du dépassement des
véhicules, en particulier ceux de grande taille, et les effets des routes cahoteuses, affecteront
la conduite.
Si un roulis se produit, saisir fermement le volant de direction et réduire la vitesse
promptement mais progressivement.
Orienter la direction droit devant. Si l'on n'effectue aucune correction extrême de la
direction de conduite ou du freinage, la combinaison d'une vitesse réduite et d'une direction
bien ferme assurera une bonne stabilité.
Recul
Faire reculer un véhicule équipé d'une remo rque exige beaucoup d'entraînement et de
patience. Reculer progressivement, et se faire guider par une personne à l'arrière de la
remorque pour réduire les risques d'accident.
Pour faire tourner la remorque, placer la main en bas du volant de direction et le tourner
dans le sens où l'on veut faire aller la remorque. Faire des mouvements minimes seulement
pour éviter de tourner de faço n trop serrée ou trop prolongée.
Montée d'une pente
Utiliser un rapport de boîte de vitesses inférieur pour réduire les risques de surcharge et/ou
de surchauffe du moteur.
Descente d'une pente
Lors de la descente d'une pente, utiliser un rap port de boîte de vitesses inférieur et utiliser la
compression du moteur pour ralentir (frein-moteur).
Avant de conduire
Remorquage
3-66
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

REMARQUE
Si le témoin du bouton de démarrage
du moteur (vert) clignote, veiller à
être muni de la clé.
Si le témoin du bouton de démarrage
du moteur (vert) clignote alors que
le conducteur est muni de la clé,
maintenir la clé sur le bouton de
démarrage du moteur et démarrer le
moteur. Se référer à Fonction de
démarrage du moteur lorsque la pile
de la clé est à plat à la page 4-8.
ATTENTION
Si le voyant KEY (rouge) s'allume ou que
le témoin du bouton de démarrage du
moteur (ambre) clignote, il est possible
que le système de démarrage du
moteur présente un problème. Ceci
peut empêcher le moteur de démarrer
ou le contacteur d'être tourné sur ACC
ou ON. Faire inspecter le véhicule par
un concessionnaire agréé Mazda dès
que possible.
REMARQUE
Dans les situations suivantes, le
voyant KEY (rouge) clignote après
que le bouton de démarrage du
moteur ait été appuyé. Ceci permet
d'informer le conducteur que le
bouton de démarrage du moteur ne
sera pas positionné sur ACC même
si l'on appuie dessus.
La pile de la clé est complètement
déchargée.
La clé est en dehors de la plage de
fonctionnement.
La clé se trouve dans des zones où
le système parvient difficilement à
détecter le signal (page 3-8).
Une clé d'un autre constructeur
comparable à la clé se trouve dans
la plage de fonctionnement.
(Méthode de démarrage forcé du
moteur)
Si le voyant KEY (rouge) s'allume ou
que le témoin du bouton de
démarrage du moteur (ambre)
clignote, il est possible que le
moteur ne puisse démarrer en
utilisant la méthode de démarrage
usuelle. Faire inspecter le véhicule
par un concessionnaire agréé Mazda
dès que possible. Le moteur peut
alors être démarré de force.
Maintenir le bouton de démarrage
du moteur jusqu'au démarrage du
moteur. D'autres procédures de
démarrage du moteur, telles que la
présence de la clé dans la cabine et
l'activation de la pédale
d'embrayage (boîte de vitesses
manuelle) ou la pédale de frein
(boîte de vitesses automatique),
doivent être respectées.
Lorsque l'on force le démarrage du
moteur, le voyant KEY (rouge) (si le
véhicule en est équipé) reste allumé
et le témoin du bouton de démarrage
du moteur (ambre) continuer à
clignoter.
(Boîte de vitesses automatique)
Lorsque le levier sélecteur est sur la
position de point mort (N), le témoin
KEY (vert) (si le véhicule en est
équipé) et le témoin du bouton de
démarrage du moteur (vert) ne
s'allument pas.
En cours de conduite
Démarrage/Arrêt du moteur
4-7
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

2. Appuyer sur le bouton dedémarrage du moteur pour
passer à la position de contact.
Le contacteur passe
successivement dans l'ordre aux
positions ACC, ON et d'arrêt à
chaque fois que l'on appuie sur
le bouton de démarrage du
moteur. Pour passer à la position
de contact à nouveau,
recommencer l'opération depuis
le début.
▼Opération d'urgence pour le
démarrage du moteur
Si le voyant KEY (rouge) s'allume ou que
le témoin du bouton de démarrage du
moteur (ambre) clignote, il est possible
que le moteur ne puisse démarrer en
utilisant la méthode de démarrage usuelle.
Faire inspecter le véhicule par un
concessionnaire agréé Mazda dès que
possible. Le moteur peut alors être
démarré de force. Maintenir le bouton de
démarrage du moteur jusqu'au démarrage
du moteur. D'autres procédures de
démarrage du moteur, telles que la
présence de la clé dans la cabine et
l'activation de la pédale d'embrayage
(boîte de vitesses manuelle) ou la pédale
de frein (boîte de vitesses automatique),
doivent être respectées.
Arrêt du moteur
PRUDENCE
Ne pas couper le moteur lorsque le véhicule
est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace pour
toute raison autre qu'un cas d'urgence. Si
l'on arrête le moteur pendant que le
véhicule se déplace, ceci réduira sa
capacité de freinage en raison de la perte
de puissance de la direction assistée, et un
accident et des blessures graves risqueront
alors de s'ensuivre.
1. Arrêter complètement le véhicule.
2.
(Boîte de vitesses manuelle)
Passer au point mo rt et appliquer le
frein de stationnement.
(Boîte de vitesses automatique)
Mettre le levier sélecteur sur la
position P et appliquer le frein de
stationnement.
3. Appuyer sur le bouton de démarrage du moteur pour arrêter le moteur. Le
contacteur est sur la position d'arrêt.
ATTENTION
Lorsque le conducteur quitte le véhicule,
vérifier que le bouton de démarrage du
moteur est en position d'arrêt.
En cours de conduite
Démarrage/Arrêt du moteur
4-10
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

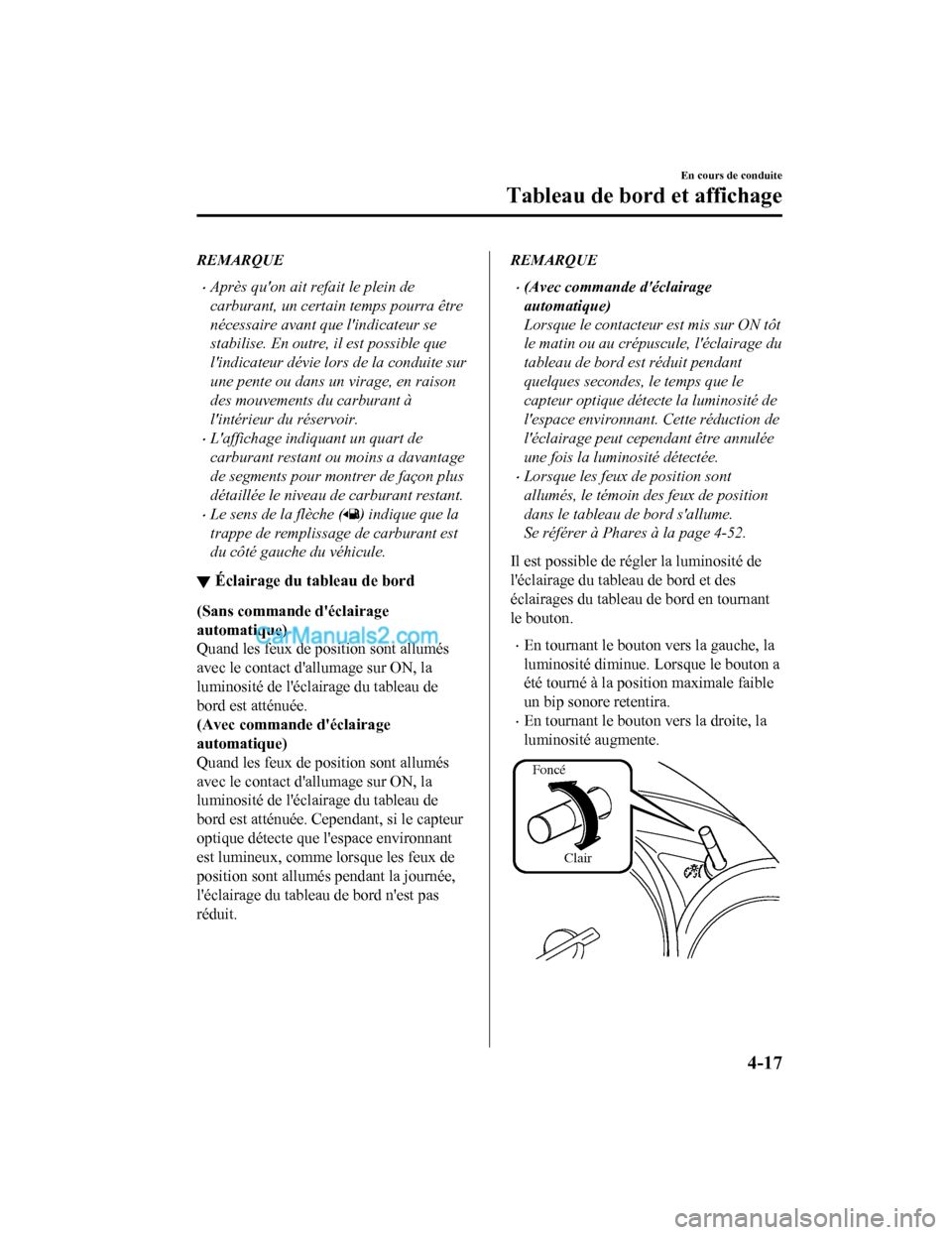

REMARQUE
Après qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite sur
une pente ou dans un virage, en raison
des mouvements du carburant à
l'intérieur du réservoir.
L'affichage indiquant un quart de
carburant restant ou moins a davantage
de segments pour montrer de façon plus
détaillée le niveau de carburant restant.
Le sens de la flèche () indique que la
trappe de remplissage de carburant est
du côté gauche du véhicule.
▼ Éclairage du tableau de bord
(Sans commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée.
(Avec commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée. Cependant, si le capteur
optique détecte que l'espace environnant
est lumineux, comme lorsque les feux de
position sont allumés pendant la journée,
l'éclairage du tableau de bord n'est pas
réduit.
REMARQUE
(Avec commande d'éclairage
automatique)
Lorsque le contacteur est mis sur ON tôt
le matin ou au crépuscule, l'éclairage du
tableau de bord est réduit pendant
quelques secondes, le temps que le
capteur optique détecte la luminosité de
l'espace environnant. Cette réduction de
l'éclairage peut cependant être annulée
une fois la luminosité détectée.
Lorsque les feux de position sont
allumés, le témoin des feux de position
dans le tableau de bord s'allume.
Se référer à Phares à la page 4-52.
Il est possible de régler la luminosité de
l'éclairage du tableau de bord et des
éclairages du tableau de bord en tournant
le bouton.
En tournant le bouton vers la gauche, la
luminosité diminue. Lorsque le bouton a
été tourné à la position maximale faible
un bip sonore retentira.
En tournant le bouton vers la droite, la
luminosité augmente.
Foncé
Clair
En cours de conduite
Tableau de bord et affichage
4-17
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

7. Localiser le bouton d'apprentissage surle récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est en
général situé près de la base du
fil-antenne sur l'unité de moteur.
8. Presser fermement sur le bouton d'apprentissage. (Le nom et la couleur
du bouton varient selon le
manufacturier.)
REMARQUE
Terminer la programmation dans les
30 secondes.
9. Retourner au véhicule et presser
fermement, maintenir pendant deux
secondes puis relâcher la touche
HomeLink programmée. Répéter la
séquence “ presser/maintenir/
relâcher” une seconde fois, et, selon la
marque de l'ouvre-porte de garage (du
dispositif équipé du code roulant),
répéter cette séquence une troisième
fois pour compléter la programmation.
Le système HomeLink devrait maintenant
commander le dispositif équipé d'un code
roulant.
REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation” ― étape 1
Pour toute question ou commentaire,
contacter HomeLink sur le Web à l'adresse
www.homelink.com ou sans frais au
1-800-355-3515 .
▼Programmation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis que pendant quelques secondes de
transmission, ce qui peut ne pas être
suffisant pour que le système HomeLink
reçoive le signal lors de la programmation.
Il en est de même pour certains dispositifs
d'ouvre-barrière aux États-Unis.

Au Canada ou en cas de difficulté de
programmation d'un ouvre-barrière à l'aide
de la méthode de programmation
(indépendamment du pays),
remplacer
l'étape 3 de la programmation par les
étapes suivantes :
REMARQUE
Lors de la programmation d'un
ouvre-porte de garage ou d'un
ouvre-barrière, il est recommandé de
débrancher le dispositif pendant la
procédure de cycle, pour éviter une
surchauffe.
Maintenir la touche HomeLink tout en
appuyant et relâchant (cycle), aux deux
secondes , la touche de la télécommande
jusqu'à ce que les signaux soient acceptés
par le système HomeLink. (Le témoin
clignotera lentement puis rapidement.)
Passer à l'étape 4 de programmation pour
compléter la programmation.
▼ Utilisation du système HomeLink
Appuyer sur la touche HomeLink
programmée pour commander le dispositif
correspondant. Le code continue d'être
transmis jusqu'à un maximum de 20
secondes.
En cours de conduite
Interrupteurs et commandes
4-70
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56

ATTENTION
La commande DSC peut ne pas
fonctionner correctement si les points
suivants ne sont pas respectés:
 Utiliser des pneus de la taille
appropriée pour ce véhicule Mazda sur
les quatre roues.
 Utiliser des pneus du même fabricant,
de la même marque et avec la même
bande de roulement sur les quatre
roues.
 Ne pas mélanger des pneus usés avec
des pneus neufs.
 La commande DSC peut ne pas
fonctionner correctement si des chaînes
de pneus sont utilisés ou si une roue de
secours provisoire est installée, car le
diamètre de la roue est différent.
▼ Témoin TCS/DSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON. Si le système de commande de
traction ou de commande dynamique de
stabilité fonctionne, le témoin clignote.

Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
En cours de conduite
ABS/TCS/DSC
4-88
CX-5_8FN2-FC-16L_Edition2
2017-3-16 16:10:56
