2017 MAZDA MODEL CX-5 ECU

PRUDENCE
Toujours vérifier la pression de
gonflage des pneus à intervalles réguliers conformément aux
indications de pression de gonflage des pneus figurant sur l'étiquette des pneus et aux
informations contenues dans ce conduite et entretien:
Le fait de conduire avec des pneus sous-gonflés est dangereux.
Le sous-gonflage est la cause principale des anomalies des pneus, et peut causer graves
fissurations, séparation de bande de roulement ou “éclatement”, avec perte soudaine de
contrôle du véhicule et plus grands risques de blessures. Le sous-gonflage augmente la
courbure de la paroi latérale du pneu et la résistance au roulement, causant une
augmentation de chaleur et des dommages in ternes au pneu. Il produit une fatigue
indésirable du pneu, une usure irrégulière, et pe ut entraîner pertes de contrôle et accidents.
Un pneu peut perdre jusqu'à la moitié de sa pression d'air sans paraître
dégonflé!
Il est impossible de juger si les pneus sont correctement gonflés ou pas rien qu'en les
regardant.
▼ Vérification de la pression des pneus
1. Lorsque vous vérifiez la pression des pneus, veillez à ce que les pneus soient froids –
c.-à-d. à ce qu'ils ne soient pas du tout échauffés par une conduite de même un seul mile.
2. Retirer le capuchon de la valve d'un pneu.
3. Enfoncer fermement la jauge de pneu sur la valve.
4. Ajouter de l'air pour obtenir la pression d'air recommandée.
5. Si l'on gonfle excessivement le pneu, libérer de l'air en enfonçant la tige métallique se
trouvant au centre de la valve. Ensuite, vérifier à nouveau la pression à l'aide de la jauge
de pneu.
6. Remplacer le capuchon de la valve.
7. Répéter cette opération sur chacun des pneus, y compris le pneu de secours.
REMARQUE
Certains pneus de secours exigent une pression de gonflage plus grande.
8. Inspecter visuellement les pneus pour s'assurer qu'ils ne comportent pas de clous ou
d'autres objets encastrés susceptibles de percer le pneu et de causer une fuite d'air.
9. Vérifier les parois latérales pour s'assurer qu'il n'y a pas de griffures, de coupures, de hernies, de fissures ou d'autres irrégularités.
▼Glossaire des termes
Plaque signalé
tique des pneus: Étiquette indiquant les tailles de pneu d'origine, les
pressions de gonflage recommandées, et le poids maximum pouvant être transporté par le
véhicule.
Informations à la clientèle et si gnalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-37
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Numéro d'identification du pneu (TIN): Numéro figurant sur la paroi latérale de chaque
pneu, donnant des informations concernant la marque du pneu et l'usine de fabrication, la
taille du pneu et la date de fabrication.
Pression de gonflage: Mesure de la quantité d'air dans un pneu.
kPa: Kilopascal, unité métrique de pression d'air
psi: Livres par pouce carré, unité anglaise de pression d'air.
Montant B: Montant structurel se trouvant sur le cô té du véhicule derrière la portière avant.
Équipement d'origine (EO): Décrit les composants d'origine du véhicule.
Limite de charge du véhicule: Valeur maximum du poids combiné des occupants et de la
charge ajoutée.
Talon du pneu: Partie du pneu s'appuyant sur la jante.
Paroi latérale du pneu: Zone comprise entre le talon et la bande de roulement du pneu.
Bande de roulement du pneu: Zone du pourtour du pneu en contact avec la route lorsqu'il
est monté sur le véhicule.

Nombre de places assises signifie le nombre total admissible d'occupants du véhicule. Le
nombre de places assises figur e sur l'étiquette des pneus.

Le poids des options de production est le poids combiné des options de production
ordinaires installées, pesant pl us de 2,3 kilogrammes en plus des éléments standard qu'elles
remplacent, et non prises en compte auparavant dans le poids du véhicule en état de marche
ou le poids des accessoires, y compris les freins surpuissants, les dispositifs de mise à
niveau de conduite, la galerie de toit, la ba tterie surpuissante et les jantes spéciales.

La jante est le support métallique (roue) supportant un pneu ou un ensemble pneu et
chambre à air sur laquelle le talon du pneu s'appuie.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-38
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Entretien des pneus
L'entretien incorrect ou inadéquat du véhicule peut causer une usure anormale des pneus.
Voici quelques points importants pour l'entretien:
▼Pression de gonflage des pneus
Les pressions de gonflage de tous les pneus (y compris le pneu de la roue de secours)
doivent être contrôlées tous les mois, lorsque les pneus sont froids. Les pressions
recommandées doivent être respectées si l'on veut obtenir une conduite et une tenue de route
optimale ainsi qu'une usure minimale des pneus. Utiliser les pressions spécifiées sur la
plaque signalétique des informations des pneus du véhicule ou sur l'étiquette des pneus pour
assurer la meilleure utilisation possible.
▼Permutation des pneus
Pour égaliser l'usure des pneus, il est recommandé de les permuter tous les 12.000 km
(7.500 milles) ou plus fréquemment si une
usure irrégulière apparaît. Cependant Mazda
recommande de permuter les pneus tous les 8. 000 km (5.000 milles) pour aider à augmenter
leur longévité et distribuer l' usure de manière plus uniforme.
Ne pas inclure la roue de secours (USAGE
TEMPORAIRE UNIQUEMENT) dans la
permutation.Avant
Vérifier si les pneus sont endommagés et s'ils sont usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une ou plusieurs des causes suivantes:
Pression de gonflage incorrecte
Alignement des roues inadéquat
Équilibrage incorrect des roues
Freinages importants
Après la permutation, veiller à régler les pressions de gonflage des pneus avant et arrière en
fonction des spécifications (page 9-8) et vérifie r le couple de serrage des écrous de roues.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-39
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

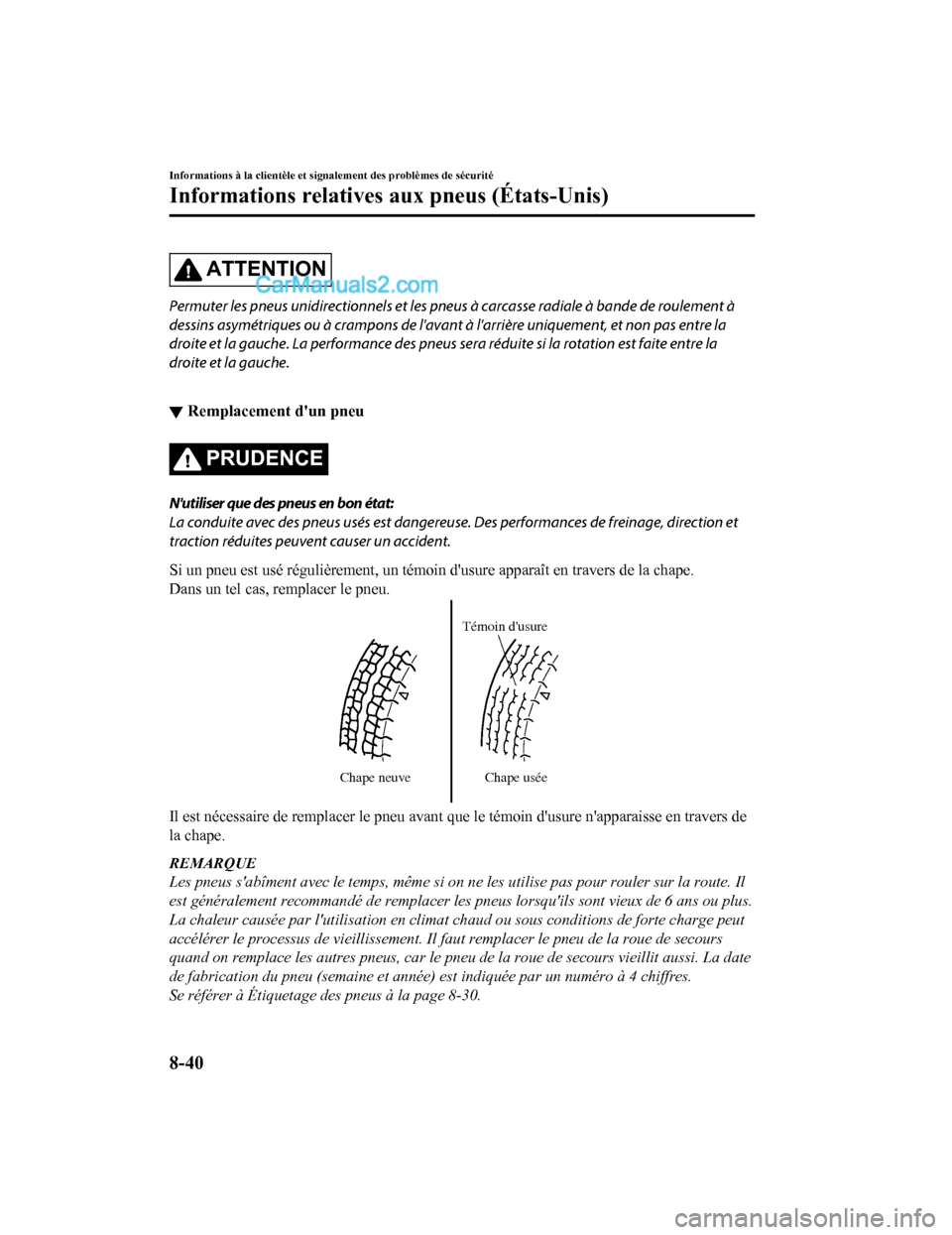

ATTENTION
Permuter les pneus unidirectionnels et les pneus à carcasse radiale à bande de roulement à
dessins asymétriques ou à crampons de l'avant à l'arrière uniquement, et non pas entre la
droite et la gauche. La performance des pneus sera réduite si la rotation est faite entre la
droite et la gauche.

▼ Remplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est dangereuse
. Des performances de freinage, direction et
traction réduites peuvent causer un accident.
Si un pneu est usé régulièrement, un témoin d'usure apparaît en travers de la chape.
Dans un tel cas, remplacer le pneu.
Chape neuve Témoin d'usure
Chape usée
Il est nécessaire de remplacer le pneu avant que le témoin d'usure n'apparaisse en travers de
la chape.
REMARQUE
Les pneus s'abîment avec le temps, même si on ne les utilise pas pour rouler sur la route. Il
est généralement recommandé de remplacer les pneus lorsqu'ils sont vieux de 6 ans ou plus.
La chaleur causée par l'utilisation en climat chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut remplacer le pneu de la roue de secours
quand on remplace les autres pneus, car le pneu de la roue de secours vieillit aussi. La date
de fabrication du pneu (semaine et année) est indiquée par un numéro à 4 chiffres.
Se référer à Étiquetage des pneus à la page 8-30.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-40
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

▼Pratiques sécuritaires
Votre façon de conduire influe
grandement sur le kilométrage des pneus et la sécurité.
Cultiver donc de bonnes habitudes de conduite dans votre propre intérêt.
Respecter les limites de vitesse indiquées et conduire à des vitesses sûres pour les
conditions météorologiques actuelles.
Éviter de démarrer, de vous arrêter et de tourner brusquement.
Éviter les nids-de-poule et les objets se trouvant sur la route.
Ne monter pas sur le trottoir ou ne touchez pas le bord du trottoir avec le pneu lorsque
vous vous garez.
ATTENTION
Si vous ressentez des vibrations soudaines ou des anomalies pendant la conduite, ou si vous
suspectez un dommage du pneu ou du vé hicule, ralentir immédiatement. Conduire
prudemment jusqu'à ce que vous puissiez quitter la route en toute sécurité. Arrêter et vérifier si
les pneus sont endommagés. Si un pneu est so us-gonflé ou endommagé, le dégonfler, enlever
le pneu et la jante et le remplacer par la roue de secours. Si vous ne pouvez pas trouver de
cause, faire remorquer le véhicule jusqu'au concessionnaire ou revendeur de pneus le plus
proche pour faire inspecter le véhicule.
Informations à la clientèle et si gnalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-41
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Chargement du véhicule
Le présent chapitre indique comment charger correctement le véhicule et/ou la remorque et
conserver le poids du véhicule chargé dans les limites nominales, avec ou sans remorque. En
chargeant correctement le véhicule, on peut obtenir les meilleures performances possibles de
son véhicule. Avant de charger votre véhicule, familiariser avec les termes suivants pour
déterminer les normes de poids du véhicule, avec ou sans remorque, sur la base de l'étiquette
du certificat de sécurité du véhicule et de l' étiquette d'informations relatives au chargement
et aux pneus:
PRUDENCE
Véhicule surchargé:
Il est dangereux de surcharger un véhicule. Un véhicule surchargé peut mettre les passagers
en danger. Le poids excessif sur le système de suspension du véhicule peut causer une panne
des ressorts ou des amortisseurs, une panne des freins, des problèmes de conduite ou de
direction, des irrégularités d'usure des pneus, des anomalies des pneus ou d'autres
dommages.
Un véhicule surchargé est plus difficile à condui re et à contrôler. La distance nécessaire pour
s'arrêter augmente aussi. En cas de surcharge vrai ment excessive, les freins risquent de ne plus
fonctionner du tout, en particulier sur les pentes fortes. La charge qu'un pneu peut supporter
est fonction à la fois de la taille du pneu, de sa plage de chargement, et de la pression de
gonflage correspondante.
Ne jamais surcharger le véhicule et toujours se conformer aux normes de poids du véhicule
indiquées sur les étiquettes du certificat de sécurité et des informations relatives au
chargement et aux pneus.
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-42
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

Le poids en état de marche de base est le poids du véhicule comprenant le réservoir
plein de carburant et tout l' équipement standard. Il ne comprend pas les passagers, les
paquets ou les équipements en option.

Le poids en état de marche du véhicule est le poids du véhicule neuf au moment de la
livraison, y compris les équipements non standard.

CHARGE UTILE
La charge utile est le poids combiné des paquets et des passagers que le véhicule peut
transporter. La charge utile maximum de votre véhicule est mentionnée sur l'étiquette des
informations relatives au chargement et aux pneus se trouvant sur le cadre de portière du
conducteur ou sur le montant de portière. Pour la charge utile maximum, voir “THE
COMBINATION WEIGHT OF OCCUPANTS AND CARGO SHOULD NEVER
EXCEED XXX kg or XXX lbs”. La charge utile mentionnée sur l'étiquette des pneus est la
charge utile maximum pour le véhicule fabriqué par l'usine de montage. Si des équipements
non standard ont été installés sur le véhicule, le poids de cet équipement doit être soustrait
de la charge utile mentionnée sur l'étiquette des pneus afin d'obtenir une bonne précision.

Informations à la clientèle et si gnalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-43
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56

ÉCHANTILLON


CHARGE AJOUTÉE
Le poids de la charge ajoutée comprend tout le poids ajouté au poids en état de marche de
base, y compris les paquets et les équipements en option. Lors du remorquage, le poids de la
languette de la remorque ou de l'axe de rotule fait aussi partie du poids de la charge ajoutée.

La limite du poids de la charge ajoutée diminue en fonction du nombre d'occupants du
véhicule. La limite du poids de la charge ajoutée peut être calculée en soustrayant le poids
total des occupants du véhicule de la valeur du “poids combiné maximum des occupants et
des paquets” mentionnée sur l'étiquette des pneus.

Exemples: Sur la base d'un seul occupant pesant 68 kg (150 lbs), et d'une valeur de 385 kg
(849 lbs) pour le “poids combiné ma ximum des occupants et des paquets”:
Informations à la clientèle et signalement des problèmes de sécurité
Informations relatives aux pneus (États-Unis)
8-44
CX-5_8FN2-FC-16L_Edition2 2017-3-16 16:10:56
