Dotările de interior (imaginea D)
pCentura de siguranţă........................................................................................... pagina 2-21
qManetă...................................................................................................... pagina 2-11, 2-16
rTetiera................................................................................................................. pagina 2-19
sPriza de curent USB......................................................................................... pagina 5-160
tBlocajele pentru siguranţa copiilor.................................................................... pagina 3-21
uCutia din cotieră............................................................................................... pagina 5-163
vButoanele sistemului de încălzire a scaunelor....................................................pagina 2-17
wSuportul pentru pahare..................................................................................... pagina 5-161
xAgăţătoarele pentru haine din spate................................................................. pagina 5-166
yPlafoniere spate................................................................................................ pagina 5-156
zButon de încuiere a ușii...................................................................................... pagina 3-20
{Consola centrală............................................................................................... pagina 5-163
|Borna de intrare externă..................................................................................... pagina 5-18
}Priza auxiliară...................................................................................................pagina 5-158
~Buton pentru acţionarea geamurilor electrice........................................... pagina 3-46, 3-47
Suportul pentru sticle....................................................................................... pagina 5-162
€Cotiera................................................................................................................ pagina 2-18
Scaunul din spate................................................................................................ pagina 2-11
‚Punctele de ancorare ISOFIX.............................................................................pagina 2-45
Indexul ilustrat
Descrierea generală a interiorului (modelul cu volanul pe stânga)
Echipamentul și poziţia instalării diferă în funcţie de model1-5

Dotările de interior (imaginea D)
pConsola centrală............................................................................................... pagina 5-163
qBorna de intrare externă..................................................................................... pagina 5-18
rPriza auxiliară...................................................................................................pagina 5-158
sPlafoniere spate................................................................................................ pagina 5-156
tButon de încuiere a ușii...................................................................................... pagina 3-20
uButon pentru acţionarea geamurilor electrice........................................... pagina 3-46, 3-47
vAgăţătoarele pentru haine din spate................................................................. pagina 5-166
wSuportul pentru sticle....................................................................................... pagina 5-162
xBlocajele pentru siguranţa copiilor.................................................................... pagina 3-21
yPriza de curent USB......................................................................................... pagina 5-160
zTetiera................................................................................................................. pagina 2-19
{Manetă...................................................................................................... pagina 2-11, 2-16
|Centura de siguranţă........................................................................................... pagina 2-21
}Punctele de ancorare ISOFIX.............................................................................pagina 2-45
~Cutia din cotieră............................................................................................... pagina 5-163
Butoanele sistemului de încălzire a scaunelor....................................................pagina 2-17
€Suportul pentru pahare..................................................................................... pagina 5-161
Cotiera................................................................................................................ pagina 2-18
‚Scaunul din spate................................................................................................ pagina 2-11
Indexul ilustrat
Descrierea generală a interiorului (modelul cu volanul pe dreapta)
1-10Echipamentul și poziţia instalării diferă în funcţie de model

Atunci când un sugar sau un copil mic se află în scaunul pasagerului din faţă, sistemul
dezactivează airbagurile frontal și lateral ale pasagerului din faţă și sistemul de pretensionare
a centurii de siguranţă, așa că asiguraţi-vă că indicatorul luminos OFF (oprit) pentru
dezactivarea airbagului pentru pasager din faţă este aprins.

Chiar dacă airbagul pasagerului din faţă este dezactivat, Mazda recomandă cu tărie
asigurarea corespunzătoare a copiilor în scaun și fixarea tuturor scaunelor pentru copii de
scaunele din spate, cel mai potrivit loc pentru așezarea unui copil.

Pentru mai multe detalii, consultaţi secţiunea „Senzorul pentru clasificarea ocupanţilor
scaunelor pentru pasageri din faţă” (pagina 2-66).
AVERTISMENT
Utilizaţi un scaun de protecţie pentru copil cu dimensiunile corespunzătoare:
Pentru protecţia eficientă în cazul accidentelor sau opririlor bruște, un copil trebuie să fie
protejat corespunzător, folosind centura de siguranţă sau un scaun de protecţie pentru copil,
în funcţie de vârstă și dimensiuni. În caz contrar, copilul poate suferi leziuni grave sau poate
chiar deceda într-un accident.
Urmaţi instrucţiunile producătorului și menţineţi întotdeauna scaunul de protecţie pentru
copil fixat:
Un scaun de protecţie pentru copil neasigurat este periculos. În cazul unei coliziuni sau opriri
bruște, acesta se poate deplasa provocând rănirea gravă sau decesul copilului sau al celorlalţi
pasageri. Asiguraţi-vă că scaunul de protecţie pentru copil este fixat în mod corespunzător,
conform instrucţiunilor producătorului. Atunci când nu îl folosiţi, îndepărtaţi scaunul,
asiguraţi-l cu o centură de siguranţă sau fixați-l de AMBELE bare ISOFIX și atașați dispozitivul
de fixare corespunzător.
Asiguraţi întotdeauna copilul într-un scaun de protecţie pentru copil corespunzător:
Este extrem de periculos să ţineţi un copil în braţe în timp ce vehiculul este în mișcare.
Indiferent cât de puternică este persoana respectivă, aceasta nu poate ţine un copil în cazul
unei opriri bruște sau al unei coliziuni, putând rezulta vătămarea gravă sau decesul copilului
sau al celorlalţi pasageri. Chiar și într-un accident moderat, copilul poate fi expus forţei
airbagurilor, ceea ce poate provoca rănirea gravă sau decesul acestuia sau copilul se poate
izbi de adult, amândoi fiind răniţi.
Echipamentul de siguranţă esenţial
Scaunul de protecţie pentru copil
2-29

AT E N
IE
O centură de siguranţă sau un scaun de protecţie pentru copil se poate încălzi foarte puternic
într-un vehicul închis, în cazul unor temperaturi exterioare ridicate. Pentru a evita arsurile,
verificați scaunul de protecţie și centura de siguranţă înainta ca acestea să atingă copilul sau
pe dumneavoastră.
NOTĂ
Vehiculul dumneavoastră Mazda este prevăzut cu bare ISOFIX pentru fixarea unor scaune
ISOFIX de protecţie pentru copii pe scaunele din spate. Atunci când folosiţi aceste puncte
de ancorare pentru a fixa scaunul de protecţie pentru copil, consultaţi secţiunea „Folosirea
punctelor de ancorare ISOFIX” (pagina 2-45).
Echipamentul de siguranţă esenţial
Scaunul de protecţie pentru copil
2-33

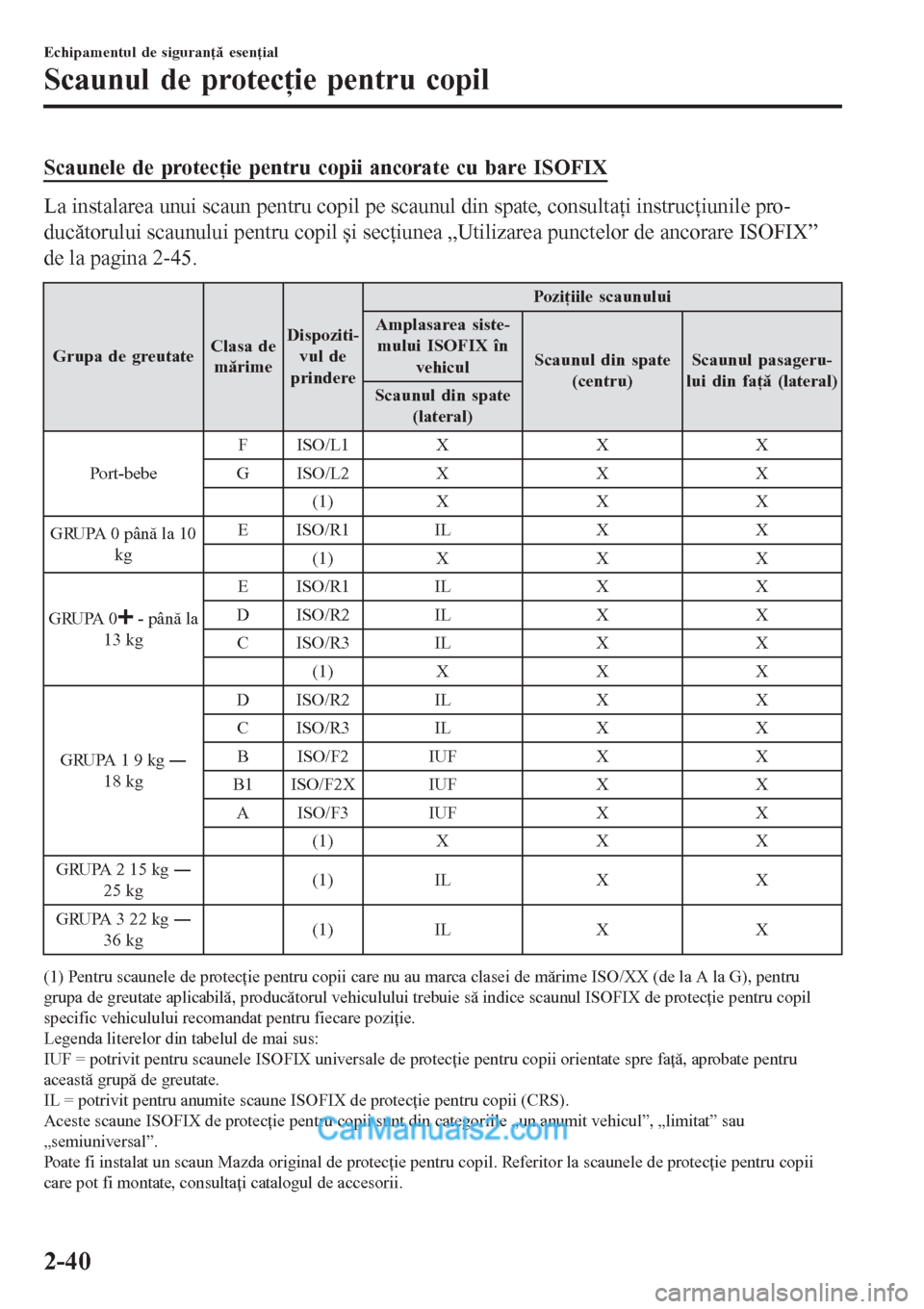

Scaunele de protecţie pentru copii ancorate cu bare ISOFIX
La instalarea unui scaun pentru copil pe scaunul din spate, consultaţi instrucţiunile pro-
ducătorului scaunului pentru copil și secţiunea „Utilizarea punctelor de ancorare ISOFIX”
de la pagina 2-45.
Grupa de greutateClasa de
mărimeDispoziti-
vul de
prinderePoziţiile scaunului
Amplasarea siste-
mului ISOFIX în
vehiculScaunul din spate
(centru)Scaunul pasageru-
lui din faţă (lateral)
Scaunul din spate
(lateral)
Port-bebeFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPA 0 până la 10
kgEISO/R1 IL X X
(1) X X X
GRUPA 0
- până la
13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
GRUPA 1 9 kg Š
18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPA 2 15 kg Š
25 kg(1) IL X X
GRUPA 3 22 kg Š
36 kg(1) IL X X
(1) Pentru scaunele de protecţie pentru copii care nu au marca clasei de mărime ISO/XX (de la A la G), pentru
grupa de greutate aplicabilă, producătorul vehiculului trebuie să indice scaunul ISOFIX de protecţie pentru copil
specific vehiculului recomandat pentru fiecare poziţie.
Legenda literelor din tabelul de mai sus:
IUF = potrivit pentru scaunele ISOFIX universale de protecţie pentru copii orientate spre faţă, aprobate pentru
această grupă de greutate.
IL = potrivit pentru anumite scaune ISOFIX de protecţie pentru copii (CRS).
Aceste scaune ISOFIX de protecţie pentru copii sunt din categoriile „un anumit vehicul”, „limitat” sau
„semiuniversal”.
Poate fi instalat un scaun Mazda original de protecţie pentru copil. Referitor la scaunele de protecţie pentru copii
care pot fi montate, consultaţi catalogul de accesorii.
Echipamentul de siguranţă esenţial
Scaunul de protecţie pentru copil
2-40

(Cu excepţia Europei)
În ceea ce privește scaunele de protecţie pentru copii care pot fi montate în vehiculul dumneavoastră Mazda,
consultaţi un service autorizat, recomandarea noastră fiind un reprezentant autorizat Mazda.
X = poziţie ISOFIX neadecvată pentru scaunele ISOFIX de protecţie pentru copiii din această grupă de greutate
și/sau această clasă de mărime.
Scaunele i-Size de protecţie pentru copii
Vehiculele cu marcajul indicat pe suprafaţa din faţă a unui spătar din spate sunt
certificate pentru scaunele i-Size de protecţie pentru copii.
La instalarea unui scaun pentru copil pe scaunul din spate, consultaţi instrucţiunile
producătorului scaunului pentru copil și secţiunea „Utilizarea punctelor de ancorare
ISOFIX” de la pagina 2-45.
Localizarea marcajului
Un scaun i-Size de protecţie pentru copil poate să fie instalat pe scaunul specificat, după
cum urmează:
Scaunul pasagerului din
faţăScaunul din spate (late-
ral)Scaunul din spate (cen-
tru)
Scaunele i-Size de protec-
ţie pentru copiiXi-UX
Legenda literelor din tabelul de mai sus:
i-U = potrivit pentru scaune i-Size „universale” de protecţie pentru copii îndreptate spre faţă și spre spate.
X = poziţia scaunului nu este potrivită pentru scaunele i-Size „universale” de protecţie pentru copii.
NOTĂ
•Un scaun i-Size de protecţie pentru copil se referă la un scaun de protecţie care a
dobândit certificarea de categorie i-Size conform reglementării UNECE 129.
•Vehiculele cu marcajul indicat pe suprafaţa din faţă a unui spătar din spate nu sunt
certificate pentru scaunele i-Size de protecţie pentru copii.
Echipamentul de siguranţă esenţial
Scaunul de protecţie pentru copil
2-41

Montaţi întotdeauna tetiera și reglaţi-o în
poziţia corespunzătoare după demontarea
scaunului de protecţie pentru copil:
Este periculos să conduceţi cu tetiera
scoasă deoarece impactul asupra capului
ocupantului nu poate să fie prevenit în
timpul unei frânări de urgenţă sau al unei
coliziuni ceea ce ar putea rezulta în
accidente grave, răniri sau decese.
Consultaţi secţiunea „Tetierele” de la
pagina 2-19.
▼Utilizarea centurii de siguranţă
La montarea unui scaun de protecţie
pentru copil, respectaţi instrucţiunile de
montare care însoţesc produsul.
În plus, demontaţi tetiera. Cu toate acestea,
la montarea unei perne de înălţare, fixaţi
întotdeauna tetiera de scaunul pe care
aceasta este montată.
▼Utilizarea punctului de fixare
ISOFIX
AVERTISMENT
Urmaţi instrucţiunile producătorului
referitoare la folosirea scaunului de
protecţie pentru copil:
Un scaun de protecţie pentru copil
neasigurat este periculos. În cazul unei
coliziuni sau opriri bruște, acesta se poate
deplasa provocând rănirea gravă sau
decesul copilului sau al celorlalţi pasageri.
Asiguraţi-vă că scaunul de protecţie pentru
copil este fixat corect, conform
instrucţiunilor producătorului.
Asiguraţi-vă că scaunul de protecţie pentru
copil este bine fixat:
Un scaun de protecţie pentru copil care nu
este bine fixat este periculos. În cazul unei
opriri bruște sau al unei coliziuni, acesta se
poate transforma într-un proiectil și poate
lovi pe cineva, provocând vătămări grave.
Atunci când nu îl utilizaţi, îndepărtaţi-l din
vehicul, puneţi-l în compartimentul pentru
bagaje sau cel puţin asiguraţi-vă că este
bine fixat de barele ISOFIX.
Asiguraţi-vă că nu există centuri de
siguranţă sau obiecte străine lângă
scaunul de protecţie pentru copil ancorat
cu bare ISOFIX:
Nerespectarea instrucţiunilor
producătorului scaunului de protecţie
pentru copil la instalarea acestuia este
periculoasă. Dacă centurile de siguranţă
sau un obiect străin împiedică scaunul de
protecţie pentru copil să
fie
atașat corect
de barele ISOFIX și acesta este montat
incorect, scaunul de protecţie pentru copil
se poate deplasa în cazul unei opriri bruște
sau al unei coliziuni provocând rănirea
gravă sau decesul copilului și al celorlalţi
pasageri. La instalarea scaunului de
protecţie pentru copil, asiguraţi-vă că nu
există centuri de siguranţă sau alte obiecte
în apropierea barelor ISOFIX. Respectaţi
întotdeauna instrucţiunile producătorului
scaunului de protecţie pentru copil.
Echipamentul de siguranţă esenţial
Scaunul de protecţie pentru copil
2-45

1. Mai întâi, reglaţi scaunul din faţă
pentru a lăsa o distanţă între scaunul de
protecţie pentru copil și scaunul din
faţă (pagina 2-5).
2. Dacă scaunul este rabatat, readuceţi-l în
poziţie verticală.
3. Asiguraţi-vă că spătarul este fixat bine,
împingându-l până când este blocat
complet.
4. Extindeţi puţin îmbinările de pe partea
din spate a pernei scaunului pentru a
verifica amplasarea barei ISOFIX.

Tip A Tip B
NOTĂ
Marcajele de deasupra barelor
ISOFIX indică amplasarea barelor
ISOFIX pentru montarea unui scaun
de protecţie pentru copil.
5. Demontaţi tetiera. Cu toate acestea, la
montarea unei perne de înălţare, fixaţi
întotdeauna tetiera de scaunul pe care
aceasta este montată.
Consultaţi secţiunea „Tetierele” de la
pagina 2-19.
6. Asiguraţi scaunul de protecţie pentru
copil cu ajutorul barei ISOFIX,
respectând instrucţiunile
producătorului dispozitivului.
7. Dacă scaunul de protecţie pentru copil
este prevăzut cu o curea de fixare,
atunci probabil este foarte important să
fixaţi cureaua pentru siguranţa
copilului. Respectaţi cu atenţie
instrucţiunile producătorului scaunului
pentru copil atunci când instalaţi
curelele de fixare (pagina 2-44).
AVERTISMENT
Atașați întotdeauna cureaua de fixare în
poziţia corectă a dispozitivului de
ancorare:
Atașarea curelei de fixare într-o poziţie
incorectă a dispozitivului de ancorare este
periculoasă. În cazul unei coliziuni, cureaua
de fixare poate aluneca de pe tetieră și
poate slăbi scaunul de protecţie pentru
copil. Dacă scaunul de protecţie pentru
copil se deplasează, aceasta poate duce la
rănirea sau decesul copilului.
Echipamentul de siguranţă esenţial
Scaunul de protecţie pentru copil
2-46
