2017 MAZDA MODEL CX-5 sensor

Sistema de Monitorização da Pressão dos Pneus*
O Sistema de Monitorização da Pressão dos Pneus (TPMS) monitoriza a pressão de cada
pneu.
Se a pressão for demasiado baixa em um ou mais pneus, o sistema informará o condutor
através de uma luz avisadora no painel de instrumentos e através de um som de aviso.
Consulte Luzes Avisadoras/Indicadoras na página 4-48.
Consulte Avisador da Pressão dos Pneus na página 7-73.

Os sensores de pressão dos pneus montados em cada roda enviam dados sobre a pressão
através de um sinal de rádio para a unidade recetora no veículo.
Sensores de pressão dos pneus
NOTA
Quando a temperatura ambiente for baixa devido às mudanças de estação, a temperatura
dos pneus também será baixa. Quando a temperatura dos pneus diminui, a pressão do ar
também diminui. A luz avisadora TPMS poderá ligar com maior frequência. Inspecione
visualmente os pneus diariamente antes de conduzir e verifique a pressão dos pneus
mensalmente com um indicador de pressão. Quando verificar a pressão dos pneus,
recomenda-se a utilização de um indicador digital.

O TPMS não dispensa a verificação da pressão e da condição dos quatro pneus
regularmente.
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus
*Alguns modelos.4-237

▼Ativação de Erro do Sistema
Quando a luz avisadora piscar, poderá
existir uma avaria no sistema. Consulte
um Concessionário Autorizado Mazda.
Poderá ocorrer uma ativação de erro do
sistema nos seguintes casos:
•Quando existir um equipamento ou
dispositivo junto ao veículo utilizando a
mesma frequência de rádio que os
sensores de pressão.
•Quando um dispositivo metálico, tal
como um sistema de navegação não
genuíno, estiver equipado próximo do
centro do painel de instrumentos,
podendo bloquear os sinais de rádio
provenientes do sensor de pressão dos
pneus para a unidade do recetor.
•Quando utilizar, por exemplo, os
seguintes dispositivos no veículo, estes
poderão causar interferência de rádio
com a unidade recetora.
•Um dispositivo digital como, por
exemplo, um computador.
•Um conversor de corrente DC-AC.
•Quando existir demasiada neve ou gelo
no veículo, especialmente junto às
jantes.
•Quando as pilhas dos sensores de
pressão dos pneus estiverem gastas.
•Quando utilizar uma jante sem sensor de
pressão do pneu montado.
•Quando utilizar pneus com reforço de
malha de aço nas paredes laterais.
•Quando utilizar correntes nos pneus.
▼Pneus e Jantes
CUIDADO
Quando inspecionar ou ajustar a pressão
dos pneus, não aplique força excessiva na
haste da unidade da roda. Caso contrário
poderá danificar a haste.
Substituição dos pneus e jantes
O seguinte procedimento permite ao
TPMS reconhecer um código de sinal ID
único do sensor de pressão do pneu,
sempre que os pneus ou jantes são
substituídos, como por exemplo ao
substituir os pneus atuais por pneus de
inverno e vice-versa.
NOTA
Cada sensor de pressão dos pneus possui
um código do sinal ID único. O código do
sinal deve ser registado com o TPMS
antes de poder funcionar. A forma mais
fácil de o fazer consiste na substituição do
pneu e registo do código do sinal ID
completo num Concessionário Autorizado
Mazda.
Quando substituir os pneus num
Concessionário Autorizado Mazda
O registo do código do sinal ID do sensor
de pressão do pneu é completado quando
um Concessionário Autorizado Mazda
substituir os pneus do seu veículo.

Quando substituir os pneus pelos seus
próprios meios
Se o proprietário ou outra pessoa
substituírem os pneus, também poderá
efetuar os passos necessários para o TPMS
completar o registo do código do sinal ID.
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus
4-239

1. Após a substituição dos pneus, coloque
o interruptor da ignição na posição
ON, de seguida volte a colocar na
posição ACC ou OFF.
2. Espere cerca de 15 minutos.
3. Após cerca de 15 minutos, conduza o
veículo a uma velocidade igual ou
superior a 25 km/h durante 10 minutos
e o código do sinal ID do sensor de
pressão do pneu será registado
automaticamente.
NOTA
Se o veículo for conduzido, dentro de 15
minutos, após a substituição dos pneus, a
luz avisadora do sistema de monitorização
da pressão dos pneus irá piscar devido ao
código do sinal ID do sensor não ter sido
registado. Se isto acontecer, estacione o
veículo, durante 15 minutos, após os quais
o código do sinal ID do sensor será
registado ao conduzir o veículo, durante
10 minutos.
Substituição dos pneus e jantes
CUIDADO
¾Quando substituir/reparar os pneus, as
jantes ou ambos, consulte um
Concessionário Autorizado Mazda, caso
contrário poderá danificar os sensores de
pressão.
¾As jantes equipadas no seu Mazda foram
concebidas especialmente para a
montagem de sensores de pressão dos
pneus. Não utilize jantes não genuínas,
caso contrário poderá ser impossível
instalar os sensores de pressão dos
pneus.
Certifique-se que os sensores de pressão
dos pneus ficam montados sempre que
substituir os pneus ou as jantes.
Quando substituir um pneu, jante ou
ambos, são possíveis as seguintes
montagens de sensores de pressão dos
pneus.
•O sensor de pressão do pneu é
desmontado da jante antiga e montado
na nova.
•É utilizado o mesmo sensor de pressão
do pneu com a mesma jante. Apenas o
pneu é substituído.
•É montado um novo sensor de pressão
do pneu numa jante nova.
NOTA
•O código do sinal ID do sensor de
pressão do pneu deve ser registado
quando é adquirido um novo sensor de
pressão do pneu. Para adquirir um
sensor de pressão do pneu e registar o
código do sinal ID do sensor de pressão
do pneu, consulte um Concessionário
Autorizado Mazda.
•Quando montar novamente um sensor
de pressão do pneu desmontado
anteriormente numa jante, substitua o
retentor (vedante entre o corpo da
válvula/sensor e a jante) do sensor de
pressão do pneu.
Durante a Condução
Sistema de Monitorização da Pressão dos Pneus
4-240

Sistema de Sensores de Estacionamento*
O sistema de sensores de estacionamento possui sensores de ultrassons para detetar
obstáculos junto ao veículo, quando estaciona numa garagem ou em paralelo com outros
veículos, quando o veículo se movimenta a uma velocidade igual ou inferior a 10 km/h. O
sistema está equipado com um dispositivo de assistência, que alerta o condutor sobre a
distância aproximada desde o veículo à sua obstrução, através de um sinal sonoro e de uma
indicação de deteção de obstrução
*.

Sensores de canto traseiros Sensores de canto dianteiros
Sensores traseiros
Sensores dianteiros
AV I S O
Não confie plenamente no sistema de sensores de estacionamento e confirme sempre
visualmente a presença de obstáculos à volta do veículo.
Este sistema pode auxiliar o condutor na realização de manobras do veículo enquanto
estaciona. O alcance dos sensores é limitado, portanto se
confiar plenamente no sistema sem
verificar visualmente a presença de obstáculos junto ao veículo poderá sofrer um acidente.
Verifique sempre visualmente a zona circundante do veículo quando estiver a realizar
manobras.
NOTA
•Não monte quaisquer acessórios dentro do raio de alcance dos sensores. Poderá afetar o
funcionamento do sistema.
•Dependendo do tipo de obstáculo e das condições circundantes ao veículo, o raio de
alcance de um sensor poderá diminuir, ou os sensores poderão não detetar obstáculos.
•O sistema poderá não funcionar normalmente nas seguintes condições:
•Aderência de lama, gelo ou neve na zona do sensor (Retoma o funcionamento normal
quando removidos).
•A zona do sensor contém gelo (Retoma o funcionamento normal quando o gelo é
removido).
Durante a Condução
Sistema de Sensores de Estacionamento
4-254*Alguns modelos.

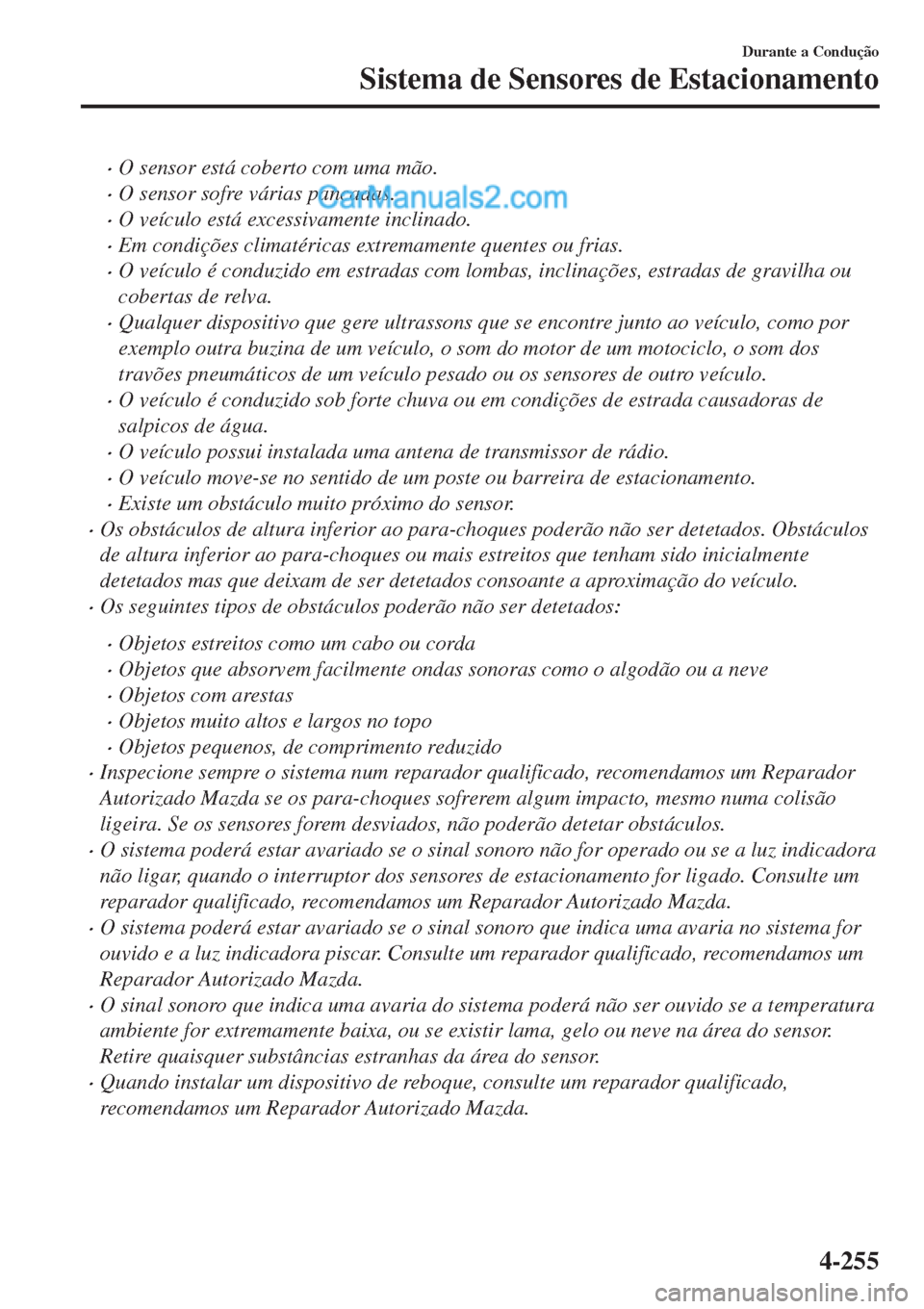

•O sensor está coberto com uma mão.
•O sensor sofre várias pancadas.
•O veículo está excessivamente inclinado.
•Em condições climatéricas extremamente quentes ou frias.
•O veículo é conduzido em estradas com lombas, inclinações, estradas de gravilha ou
cobertas de relva.
•Qualquer dispositivo que gere ultrassons que se encontre junto ao veículo, como por
exemplo outra buzina de um veículo, o som do motor de um motociclo, o som dos
travões pneumáticos de um veículo pesado ou os sensores de outro veículo.
•O veículo é conduzido sob forte chuva ou em condições de estrada causadoras de
salpicos de água.
•O veículo possui instalada uma antena de transmissor de rádio.
•O veículo move-se no sentido de um poste ou barreira de estacionamento.
•Existe um obstáculo muito próximo do sensor.
•Os obstáculos de altura inferior ao para-choques poderão não ser detetados. Obstáculos
de altura inferior ao para-choques ou mais estreitos que tenham sido inicialmente
detetados mas que deixam de ser detetados consoante a aproximação do veículo.
•Os seguintes tipos de obstáculos poderão não ser detetados:
•Objetos estreitos como um cabo ou corda
•Objetos que absorvem facilmente ondas sonoras como o algodão ou a neve
•Objetos com arestas
•Objetos muito altos e largos no topo
•Objetos pequenos, de comprimento reduzido
•Inspecione sempre o sistema num reparador qualificado, recomendamos um Reparador
Autorizado Mazda se os para-choques sofrerem algum impacto, mesmo numa colisão
ligeira. Se os sensores forem desviados, não poderão detetar obstáculos.
•O sistema poderá estar avariado se o sinal sonoro não for operado ou se a luz indicadora
não ligar, quando o interruptor dos sensores de estacionamento for ligado. Consulte um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•O sistema poderá estar avariado se o sinal sonoro que indica uma avaria no sistema for
ouvido e a luz indicadora piscar. Consulte um reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
•O sinal sonoro que indica uma avaria do sistema poderá não ser ouvido se a temperatura
ambiente for extremamente baixa, ou se existir lama, gelo ou neve na área do sensor.
Retire quaisquer substâncias estranhas da área do sensor.
•Quando instalar um dispositivo de reboque, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Sistema de Sensores de Estacionamento
4-255

▼Alcance dos Sensores
Os sensores detetam obstáculos dentro do seguinte alcance.

Alcance dos sensores dianteiros
Alcance dos sensores de canto dianteirosAlcance dos sensores traseiros Alcance dos sensores de canto traseirosB
A
D
CA: Cerca de 55 cm
B: Cerca de 55 cmC: Cerca de 100 cm
D: Cerca de 150 cm
▼▼Operação do Sistema de Sensores de Estacionamento
Quando o interruptor do sensor de estacionamento é pressionado com a ignição ligada, o
som avisador é emitido e a luz indicadora liga.
Quando a ignição é ligada com os sensores de estacionamento ativados, a luz indicadora
liga.
Pressione o interruptor novamente para parar a operação.
Luz indicadora
Condições de funcionamento
O sistema de sensores de estacionamento pode ser utilizado quando estiverem reunidas
todas as seguintes condições:
•A ignição foi colocada na posição ON.
•O interruptor do sensor de estacionamento é ligado.
Durante a Condução
Sistema de Sensores de Estacionamento
4-256

NOTA
•(Veículo com caixa de velocidades automática)
A indicação de deteção e o sinal sonoro dos sensores dianteiros/sensores de canto
dianteiros não funcionam quando a alavanca das velocidades está na posição P.
•A indicação de deteção e o sinal sonoro não são ativados quando o travão de
estacionamento é acionado.
▼Indicação de Deteção de Obstrução
É indicada a posição de um sensor que detetou uma obstrução. O indicador liga em
diferentes zonas consoante a distância para a obstrução detetada pelo sensor.
À medida que o veículo se aproxima de uma obstrução, a zona no indicador mais próxima
do veículo é iluminada.

Alcance do sensor
de canto dianteiro
esquerdoAlcance do sensor
de canto dianteiro
direito
Alcance do sensor
de canto traseiro
direito Alcance do sensor
de canto traseiro
esquerdoAlcance dos
sensores dianteiros
Alcance dos sensores traseiros
NOTA
O indicador de deteção pode ser comutado entre indicação e não indicação.
Consulte Características de Personalização na página 9-13.
Durante a Condução
Sistema de Sensores de Estacionamento
4-257

Notificação de avaria do sistema
Se ocorrer algum dos problemas indicados na tabela, o condutor será notificado sobre a
avaria consoante o tipo de sistema, conforme indicado.
Indicador de Deteção Solução
Desconexão
O sistema poderá estar avariado. Solicite a inspeção do
seu veículo num reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Avaria do sistema
O sistema poderá estar avariado. Solicite a inspeção do
seu veículo num reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Congelado/suji-
dade
Contaminação de substâncias estranhas na área do sen-
sor correspondente à indicação de deteção de obstrução
visualizada. Se o sistema não recuperar, inspecione o
veículo num reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
Durante a Condução
Sistema de Sensores de Estacionamento
4-258
