2017 MAZDA MODEL CX-5 display

4–121
Tijdens het rijden
Brandstofverbruikmonitor
Bedrijfstoestanddisplay (Met i-stop functie)
De i-stop bedrijfstoestand wordt weergegeven.

Indicatie op display Bedrijfstoestand


Toont de bedrijfsklaarstatus van de i-stop functie om
aan te geven of deze al dan niet voor gebruik
beschikbaar is.

Toont de bedrijfsklaarstatus van de i-stop functie
vanaf de auto (motor, accu en airconditioning) met
gebruik van gekleurde pictogrammen. De blauwe
kleur geeft aan dat de i-stop functie bedrijfsklaar is
en de grijze kleur geeft aan dat deze niet
bedrijfsklaar is.


Toont de status van de i-stop functie terwijl de auto
stilstaat.

Geeft de handelingen aan die de bestuurder moet
uitvoeren om de i-stop functie te activeren wanneer
deze niet in werking is.

Toont de huidige hoeveelheid tijd dat de i-stop
functie in werking is geweest en de totale
hoeveelheid tijd dat deze in werking is geweest.

De bedrijfstoestand van de i-stop functie wordt
aangegeven door de kleur van het motorgedeelte. De
kleur is blauw wanneer de i-stop functie in werking
is en grijs wanneer deze niet in werking is.

4–122
Tijdens het rijden
Brandstofverbruikmonitor
Energiebesparingsdisplay (Met i-stop functie)
De actuele prestaties van de energiebesparing worden getoond.

Indicatie op display Bedrijfstoestand


De bladgra¿ ek groeit al naargelang de hoeveelheid
CO
2 uitstoot die door de werking van het systeem
wordt gereduceerd. De totaal verzamelde
hoeveelheid bladgroei wordt aangegeven in termen
van het aantal boomgra¿ eken.

Toont de totale rijafstand die door de werking van de
i-stop functie verlengd kon worden.

Toont het percentage van tijd dat de auto door de
werking van de i-stop functie is stopgezet in
vergelijking tot de totale hoeveelheid tijd dat de auto
is stopgezet.

Toont de hoeveelheid tijd dat de i-stop functie heeft
gefunctioneerd.

Toont de totale hoeveelheid tijd dat de auto is
stopgezet.

Eindschermweergave
Als de einddisplay op de brandstofverbruikmonitor aan is wanneer het contact vanuit de
stand ON op OFF wordt gezet, wordt de werkelijke energiebesparing (met i-stop functie) of
de informatie over het brandstofverbruik (zonder i-stop functie) getoond.

4–123
Tijdens het rijden
Drive-selectie
*Bepaalde modellen.
Drive-selectie *
Drive-selectie is een systeem dat de drive-stand van de auto overschakelt. Wanneer de
sportstand is geselecteerd, geeft de auto bij de bediening van het gaspedaal een krachtigere
respons. Dit zorgt voor een extra snelle acceleratie, wat nodig kan zijn voor het veilig
uitvoeren van manoeuvres zoals het wisselen van rijbaan, het oprijden van snelwegen of het
inhalen van andere voertuigen.
OPGELET
Gebruik de sportstand niet bij het rijden op gladde wegen zoals natte of met sneeuw
bedekte wegen. Dit kan slippen van de banden veroorzaken.
OPMERKING
  Wanneer de sportstand wordt geselecteerd, wordt er met hogere motortoerentallen
gereden wat kan leiden tot een hoger brandstofverbruik. Mazda raadt aan dat u bij
normaal rijden de sportstand uitschakelt.
  Onder de volgende omstandigheden kan de drive-stand niet worden overgeschakeld:



 ABS/TCS/DSC is in bedrijf



 De display van het Mazda Radar Cruise Control met Stop & Go-functie (MRCC
met Stop & Go-functie) systeem/Mazda Radar Cruise Control (MRCC) systeem/
kruissnelheidsregelaar functioneert.



 Het stuurwiel wordt abrupt gedraaid.

4–14 0
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Dodehoekmonitor (BSM) *
De BSM is bedoeld om de bestuurder te helpen bij het controleren van het gebied aan
de achterzijde van de auto aan beide kanten tijdens het veranderen van rijstrook, door
de bestuurder te attenderen op de aanwezigheid van voertuigen die op een naastgelegen
rijstrook van achteren naderen.
De BSM detecteert voertuigen die van achteren naderen bij het rijden in voorwaartse
richting met een snelheid van 30 km/h of hoger en attendeert de bestuurder door het
oplichten van het BSM waarschuwingsindicatielampje en het weergeven van het
voertuigdetectiescherm (voertuigen met multi-informatiedisplay en Active Driving Display).
Als de richtingaanwijzerhendel wordt bediend voor het aangeven van een
rijstrookverandering in de richting waarin het BSM waarschuwingsindicatielampje oplicht
en het naderende voertuig wordt gedetecteerd, attendeert de BSM de bestuurder op een
mogelijk gevaar door het oplichten van het BSM waarschuwingsindicatielampje, het
activeren van een waarschuwingsgeluid en de weergave van een waarschuwingsindicatie op
het scherm (voertuigen met multi-informatiedisplay en Active Driving Display).
Het detectiegebied van dit systeem beslaat de rijstroken aan beide zijden van de auto en
vanaf de achterzijde van beide voorportieren tot ongeveer 50 m achter de auto.

Detectiegebieden Uw auto

4–14 3
Tijdens het rijden
i-ACTIVSENSE

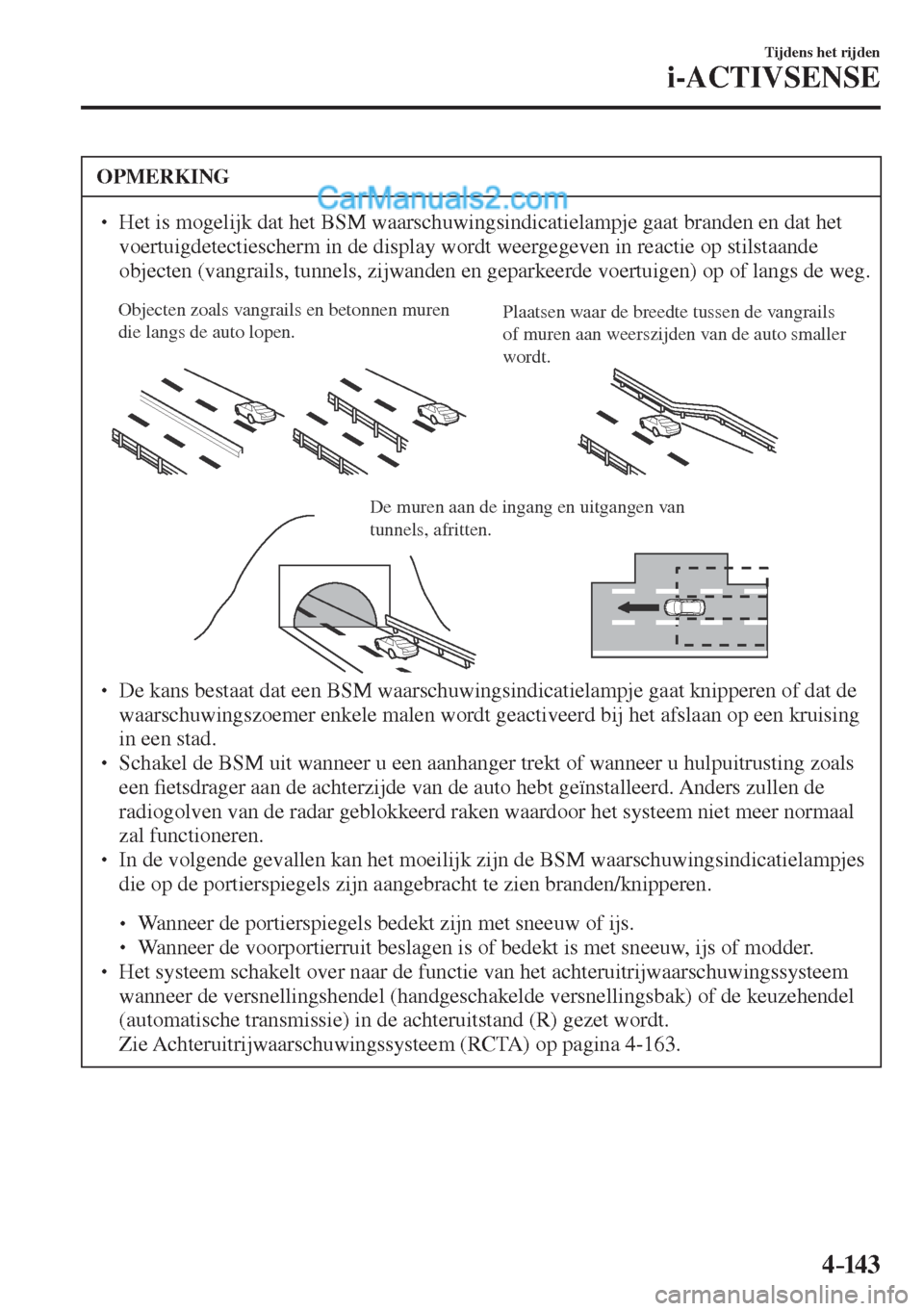

OPMERKING
  Het is mogelijk dat het BSM waarschuwingsindicatielampje gaat branden en dat het
voertuigdetectiescherm in de display wordt weergegeven in reactie op stilstaande
objecten (vangrails, tunnels, zijwanden en geparkeerde voertuigen) op of langs de weg.
Objecten zoals vangrails en betonnen muren
die langs de auto lopen.Plaatsen waar de breedte tussen de vangrails
of muren aan weerszijden van de auto smaller
wordt.

De muren aan de ingang en uitgangen van
tunnels, afritten.
  De kans bestaat dat een BSM waarschuwingsindicatielampje gaat knipperen of dat de
waarschuwingszoemer enkele malen wordt geactiveerd bij het afslaan op een kruising
in een stad.
  Schakel de BSM uit wanneer u een aanhanger trekt of wanneer u hulpuitrusting zoals
een ¿ etsdrager aan de achterzijde van de auto hebt geïnstalleerd. Anders zullen de
radiogolven van de radar geblokkeerd raken waardoor het systeem niet meer normaal
zal functioneren.
  In de volgende gevallen kan het moeilijk zijn de BSM waarschuwingsindicatielampjes
die op de portierspiegels zijn aangebracht te zien branden/knipperen.



 Wanneer de portierspiegels bedekt zijn met sneeuw of ijs.



 Wanneer de voorportierruit beslagen is of bedekt is met sneeuw, ijs of modder.

 Het systeem schakelt over naar de functie van het achteruitrijwaarschuwingssysteem
wanneer de versnellingshendel (handgeschakelde versnellingsbak) of de keuzehendel
(automatische transmissie) in de achteruitstand (R) gezet wordt.
 Zie Achteruitrijwaarschuwingssysteem (RCTA) op pagina 4-163 .

4–14 4
Tijdens het rijden
i-ACTIVSENSE
Dodehoekmonitor (BSM) waarschuwingsindicatielampjes/Dodehoekmonitor
(BSM) waarschuwingszoemer
Het BSM- of achteruitrijwaarschuwingssysteem (RCTA) attendeert de bestuurder op de
aanwezigheid van voertuigen in naastgelegen rijstroken of aan de achterzijde van de auto
met behulp van het BSM waarschuwingsindicatielampje, het waarschuwingsgeluid en
de display-indicator (voertuigen met multi-informatiedisplay en Active Driving Display)
wanneer de systemen operationeel zijn.
BSM waarschuwingsindicatielampjes
De BSM waarschuwingsindicatielampjes zijn aangebracht op de linker- en
rechterportierspiegels. De waarschuwingsindicatielampjes gaan branden wanneer een
voertuig wordt bespeurd dat op een naastgelegen rijstrook van achteren nadert.


Wanneer het contact op ON wordt gezet, gaat het waarschuwingsindicatielampje kortstondig
branden en vervolgens na enkele seconden uit.
Vooruit rijden (BSM operationeel)
De BSM bespeurt voertuigen die van achteren naderen en schakelt al naargelang de situatie
de BSM waarschuwingsindicatielampjes in die aangebracht zijn op de portierspiegels. En
als een BSM waarschuwingsindicatielampje brandt en de richtingaanwijzerhendel wordt
bediend voor het aangeven van een richtingverandering in de richting waarvoor het BSM
waarschuwingsindicatielampje brandt, gaat het BSM waarschuwingsindicatielampje
knipperen.
Achteruit rijden (Werking van achteruitrijwaarschuwingssysteem (RCTA))
Het achteruitrijwaarschuwingssysteem (RCTA) bespeurt voertuigen die uw auto vanaf de
linker- en rechterzijde naderen en laat de BSM waarschuwingsindicatielampjes knipperen.

4–14 5
Tijdens het rijden
i-ACTIVSENSE
Functie voor uitschakelen van de verlichtingsdimmer
Als de BSM waarschuwingsindicatielampjes gaan branden wanneer de positielampen zijn
ingeschakeld, wordt de helderheid van de BSM waarschuwingsindicatielampjes gedimd.
Als de BSM waarschuwingsindicatielampjes moeilijk te zien zijn als gevolg van verblinding
door het licht van de omgeving bij het rijden op met sneeuw bedekte wegen of bij mist, op
de dimmeruitschakeltoets drukken om de dimmer uit te schakelen en de helderheid van de
BSM waarschuwingsindicatielampjes te vergroten wanneer deze gaan branden.
Zie Instrumentenpaneelverlichting op pagina 4-33 .
Display-indicator (Voertuigen met multi-informatiedisplay en Active Driving Display)
Wanneer de auto in voorwaartse richting rijdt, wordt het gedetecteerde naderende voertuig
en de waarschuwing in de multi-informatiedisplay en Active Driving Display getoond (BSM
operationeel).

Multi-informatiedisplay Active Driving Display
Detectie en waarschuwingsindicator Detectie en waarschuwingsindicator
Wanneer een naderend voertuig wordt gedetecteerd, wordt de gedetecteerde richting
getoond met behulp van een detectie-indicator (wit). Bovendien, als een voertuig is
gedetecteerd en de richtingaanwijzerhendel wordt bediend om een verandering van rijstrook
aan te geven, verandert de waarschuwingsindicator op de display van kleur (oranje).
BSM waarschuwingszoemer
De BSM waarschuwingszoemer wordt geactiveerd gelijktijdig met het knipperen van een
BSM waarschuwingsindicatielampje.

4–147
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Verkeersbordherkenningsysteem (TSR) *
Het TSR systeem helpt de bestuurder te voorkomen dat verkeersborden over het hoofd
worden gezien en biedt ondersteuning voor veilig rijden door tijdens het rijden op de Active
Driving Display verkeersborden te tonen die herkend worden door de vooruitrijcamera
(FSC) of die geregistreerd zijn in het navigatiesysteem.
Het TSR systeem toont de snelheidslimiet (inclusief onderborden), eenrichtingsborden en
passeerverbodsborden (voorruittype).
Als gedurende het rijden de rijsnelheid het maximumsnelheidbord aangegeven in de Active
Driving Display overschrijdt, informeert het systeem de bestuurder door middel van een
indicatie in de Active Driving Display en een waarschuwingsgeluid.
OPMERKING
  In bepaalde landen of regio’s wordt het TSR systeem niet ondersteund. Raadpleeg voor
informatie betreffende de ondersteunde landen of regio’s een deskundige reparateur,
bij voorkeur een of¿ ciële Mazda reparateur.

 Het TSR systeem werkt alleen als de SD kaart van het navigatiesysteem (origineel
Mazda) in de SD kaartgleuf is gestoken. Raadpleeg een deskundige reparateur, bij
voorkeur een of¿ ciële Mazda-reparateur, voor bijzonderheden.

Herkend bord Getoond bord
Active Driving Display-aanduiding Active Driving Display-aanduiding
