2017 MAZDA MODEL CX-5 USB

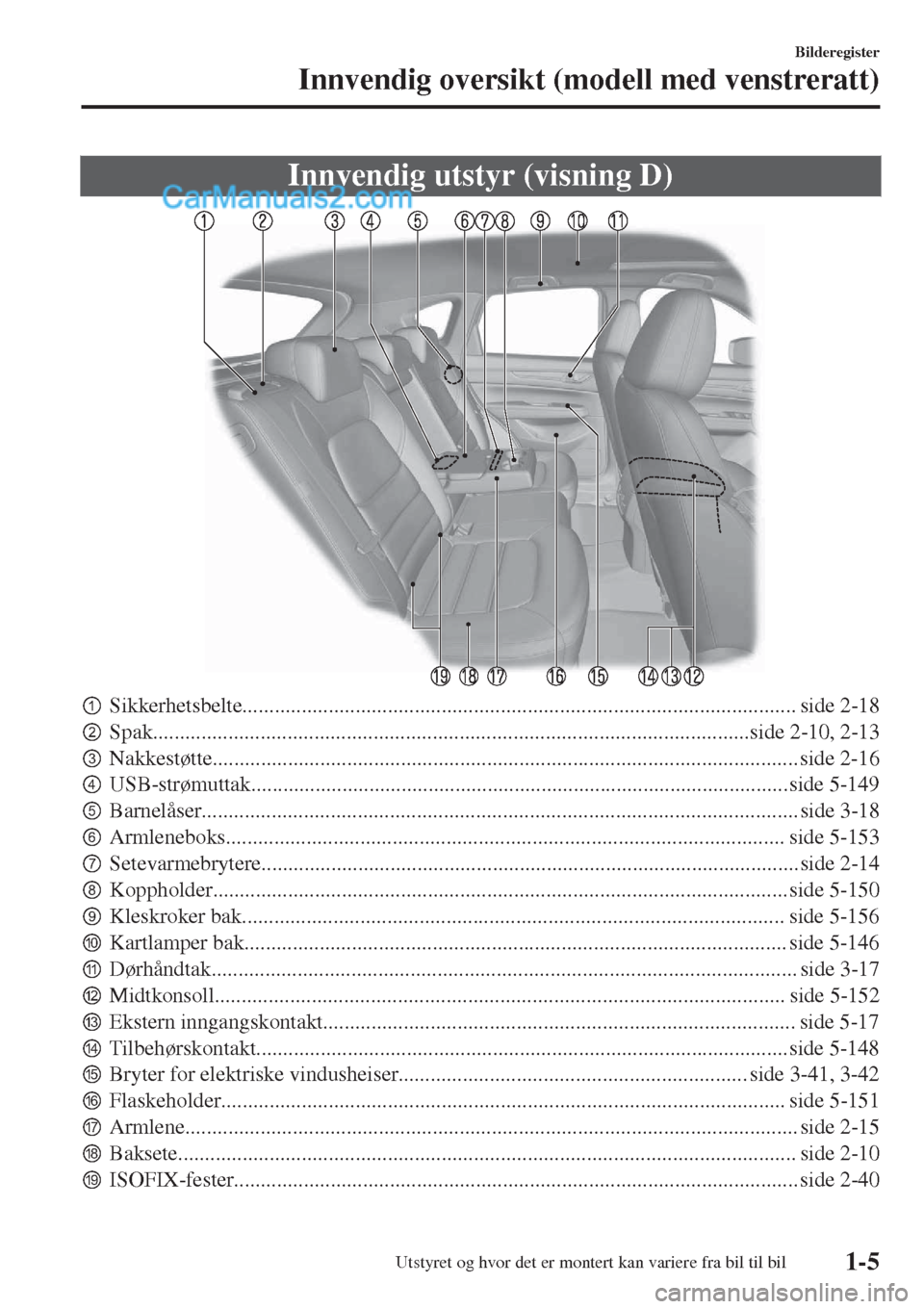

Innvendig utstyr (visning D)
pSikkerhetsbelte....................................................................................................... side 2-18
qSpak...............................................................................................................side 2-10, 2-13
rNakkestøtte............................................................................................................. side 2-16
sUSB-strømuttak....................................................................................................side 5-149
tBarnelåser............................................................................................................... side 3-18
uArmleneboks........................................................................................................ side 5-153
vSetevarmebrytere.................................................................................................... side 2-14
wKoppholder........................................................................................................... side 5-150
xKleskroker bak..................................................................................................... side 5-156
yKartlamper bak..................................................................................................... side 5-146
zDørhåndtak............................................................................................................. side 3-17
{Midtkonsoll.......................................................................................................... side 5-152
|Ekstern inngangskontakt........................................................................................ side 5-17
}Tilbehørskontakt................................................................................................... side 5-148
~Bryter for elektriske vindusheiser................................................................. side 3-41, 3-42
Flaskeholder......................................................................................................... side 5-151
€Armlene.................................................................................................................. side 2-15
Baksete................................................................................................................... side 2-10
‚ISOFIX-fester......................................................................................................... side 2-40
Bilderegister
Innvendig oversikt (modell med venstreratt)
Utstyret og hvor det er montert kan variere fra bil til bil1-5

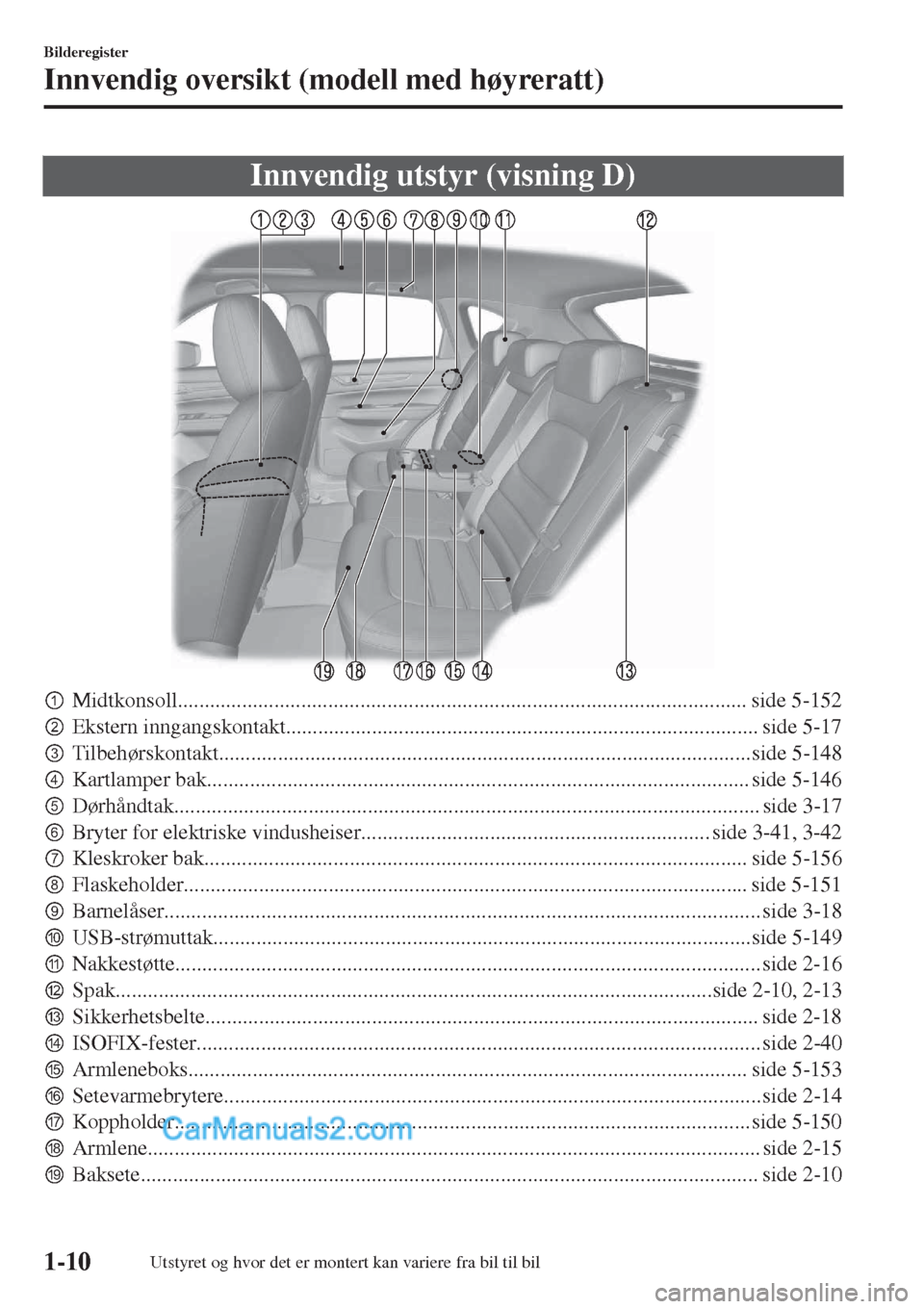

Innvendig utstyr (visning D)
pMidtkonsoll.......................................................................................................... side 5-152
qEkstern inngangskontakt........................................................................................ side 5-17
rTilbehørskontakt................................................................................................... side 5-148
sKartlamper bak..................................................................................................... side 5-146
tDørhåndtak............................................................................................................. side 3-17
uBryter for elektriske vindusheiser................................................................. side 3-41, 3-42
vKleskroker bak..................................................................................................... side 5-156
wFlaskeholder......................................................................................................... side 5-151
xBarnelåser............................................................................................................... side 3-18
yUSB-strømuttak....................................................................................................side 5-149
zNakkestøtte............................................................................................................. side 2-16
{Spak...............................................................................................................side 2-10, 2-13
|Sikkerhetsbelte....................................................................................................... side 2-18
}ISOFIX-fester......................................................................................................... side 2-40
~Armleneboks........................................................................................................ side 5-153
Setevarmebrytere.................................................................................................... side 2-14
€Koppholder........................................................................................................... side 5-150
Armlene.................................................................................................................. side 2-15
‚Baksete................................................................................................................... side 2-10
Bilderegister
Innvendig oversikt (modell med høyreratt)
1-10Utstyret og hvor det er montert kan variere fra bil til bil

Elektriske vinduer
Vinduene kan åpnes/lukkes ved å bruke de
elektriske vindusbryterne.
ADVARSEL
Sørg for at åpningen ikke blokkeres før du
lukker et vindu:
Å lukke et elektrisk vindu er farlig. En
persons hender, hode eller nakke kan bli
klemt fast av vinduet. Dette kan føre til
alvorlig skade eller til og med dødsfall.
Denne advarselen gjelder i særdeleshet for
barn.
La aldri barn leke med bryterne for
elektriske vinduer:
Brytere for elektriske vinduer som ikke låses
med låsebryteren for de elektriske vinduene
gjør det mulig for barn å utilsiktet operere
de elektriske vinduene, og dette kan føre til
alvorlig skade hvis barnets hender, hode
eller nakke blir sittende fast i vinduet.
Sørg for at det ikke er noe som blokkerer
vinduet rett før det når fullstendig lukket
stilling eller mens du holder bryteren for det
elektriske vinduet helt nede (type A):
Å blokkere et elektrisk vindu rett før det når
fullstendig lukket stilling eller mens du
holder bryteren for det elektriske vinduet
helt nede er farlig.
I dette tilfellet kan ikke klemsikringen
hindre at vinduet går helt opp. Hvis fingrer
kommer i klem, kan det føre til alvorlig
skade.
Sørg for at det ikke er noe som blokkerer
vinduet rett før det når fullstendig lukket
stilling eller mens du holder bryteren for det
elektriske vinduet nede (type B):
Å blokkere et elektrisk vindu rett før det når
fullstendig lukket stilling eller mens du
holder bryteren for det elektriske vinduet
oppe er farlig.
I dette tilfellet kan ikke klemsikringen
hindre at vinduet går helt opp. Hvis fingrer
kommer i klem, kan det føre til alvorlig
skade.
MERKNAD
Ved kjøring med ett av bakvinduene åpne,
kan det hende du hører en resonanslys.
Dette er imidlertid ikke en indikasjon på et
problem. Lyden kan reduseres ved å åpne
et vindu foran litt, eller ved å endre
størrelsen på vindusåpningen bak.
Før kjøring
Vinduer
3-40

tÅpne/lukke vinduer (type A)
Type elektriske vinduer er utstyrt med en automatisk åpne/lukke-funksjon på alle de
elektriske vinduene, og alle bryterne for de elektriske vinduene har belysning.
Vinduet åpnes mens det trykkes på bryteren, og lukkes mens bryteren trekkes opp når
tenningen står på ON (på). Du må ikke åpne eller lukke tre eller flere vinduer samtidig.
Vinduet på passasjersiden foran og vinduene i baksetet kan åpnes/lukkes når låsebryteren for
de elektriske vinduene på førerdøren står i den ulåste stillingen. Hold denne bryteren i låst
stilling mens det er barn i bilen.

Lukke Lukke
Åpne
Åpne
Høyre vindu
bak Fører-
vinduLåsebryter for de elek-
triske vinduene
FørersidePassasjersiden
foran / bakvinduer Passasjer-
vindu foran Venstre
vindu bakLåst stillingUlåst
stilling Låst stillingUlåst
stilling Uten bryter for innfel-
ling av sidespeil
Med bryter for innfelling
av sidespeil
MERKNAD
•Det kan hende at et elektrisk vindu ikke lenger vil åpnes/lukkes hvis du fortsetter å trykke
på bryteren etter at du har åpnet/lukket det elektriske vinduet. Hvis dette skjer, kan du
vente en stund og så bruke bryteren igjen.
•Hvert passasjervindu kan også betjenes med hovedbryterne for de elektriske vinduene på
førerdøren.
•Et elektrisk vindu kan brukes i ca. 40 sekunder etter at tenningen dreies fra ON til ACC
eller av med alle dørene lukket. Hvis en av dørene åpnes, vil det elektriske vinduet slutte å
virke.
For å bruke elektriske vinduer med motoren slått av, må bryteren holdes oppe på en fast
måte gjennom hele vinduslukkingen fordi den automatiske lukkefunksjonen ikke vil være
tilgjengelig.
•Når låsebryteren for de elektriske vinduene står i låst stilling, slås lysene på hver
elektriske vindusbryter, bortsett fra bryteren på førerdøren, av. Lysene kan være vanskelig
å se på grunn av lyset i kupéen.
Før kjøring
Vinduer
3-41

Driftsforhold
Når systemet kan brukes
Under følgende forhold stanses motoren på tomgang og i-stop-indikatorlampen (grønn)
tennes.
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Motoren er varmet opp.
•(SKYACTIV-D 2.2)
•Motoren er ikke kald.
•Læring for drivstoffinnsprøytingsmengde, som utføres periodevis og automatisk,
utføres ikke.
•Motoren har blitt startet og bilen har kjørt i en angitt periode.
•Motoren startes med panseret lukket.
•Batteriet er i god stand.
•Alle dører, bakluke og panser er lukket.
•Sikkerhetsbeltet på førersiden er festet.
•Klimaanlegget fungerer ikke med luftstrømsmodusbryteren i stillingen .
•(Automatisk klimaanlegg)
•Temperaturinnstillingsbryteren for klimaanlegget er satt i en annen stilling enn
maksimal oppvarming/maksimal avkjøling (A/C ON).
•Bilens innetemperatur og den innstilte temperaturen for klimaanlegget er nesten de
samme.
•Varsellampen for i-stop (gul) er ikke tent eller blinker.
•Funksjonene til det nøkkelfrie adgangs- og startknappsystemet er normale.
•Bremsevakuumet er tilstrekkelig høyt.
•Rattet brukes ikke.
•(Manuelt gir)
•Bilens hastighet er 3 km/t eller mindre.
•Girspaken står i fri.
•Clutchpedalen er ikke trykket inn.
•(Automatgir)
•Bilen er stanset.
•Girspaken står på D eller M (ikke i andre gir fast modus).
•Automatgiroljen er tilstrekkelig oppvarmet.
•Temperaturen til automatgiroljen er ikke unormalt høy.
•Rattet står nesten rett frem (det kan hende motoren ikke blir stanset på tomgang selv
med rattet rett frem, hvis det brukes kraft på rattet. La vær å bruke kraft på rattet for å
stanse motoren på tomgang).
•Bilen stoppes ved å trykke inn bremsepedalen.
Under kjøring
Starte/stanse motoren
4-14

•Nødbremsing er ikke i bruk.
•Når bilen er stanset av stopp-/holdekontroll i Mazda Radar Cruise Control med Stop &
Go-funksjon (MRCC med Stop & Go-funksjon)) (biler med Mazda Radar Cruise
Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon).
Når systemet ikke er funksjonsdyktig
Motoren stanses ikke på tomgang under følgende forhold:
•Bilen er stoppet, men motoren holdes på tomgang.
•Klimaanlegget fungerer med luftstrømsmodusbryteren i stillingen .
•(Automatisk klimaanlegg)
•Temperaturinnstillingsbryteren for klimaanlegget står på maksimal oppvarming/
maksimal avkjøling (A/C ON).
•Det er stor forskjell på kupétemperaturen og temperaturen som klimaanlegget er innstilt
på.
•Utetemperaturen er ekstremt høy eller lav.
•Atmosfæretrykket er lavt (ved kjøring høyt over havet).
•(Automatgir)
•Bilen er stanset i en bratt skråning.
•Rattet står ikke rett frem når bilen stoppes.
•(SKYACTIV-D 2.2)
•Partikkelstoff (PM) fjernes av dieselpartikkelfilteret (DPF).
•Det utføres innlæring for drivstoffinnsprøytingsmengden. (i-stop-indikatorlampen
(grønn) slukker når bilhastigheten før stopping er omtrent 10 km/t eller lavere og
innlæringen av drivstoffinnsprøytingsmengden utføres mens bilen er stanset.)
MERKNAD
Under følgende forhold kan det ta litt tid før motoren stoppes på tomgang
•Batterieffekten er redusert fordi bilen, for eksempel, ikke er kjørt på en lang stund.
•Utetemperaturen er høy eller lav.
•Etter at batteripolene har vært frakoplet av en eller annen grunn, som for eksempel for å
skifte batteri.
•(SKYACTIV-D 2.2)
Etter at dieselpartikkelfilteret har fjernet partikkelstoff.
Motoren vil ikke starte
Hvis det følgende gjøres mens motoren er slått av, vil ikke motoren starte av
sikkerhetsgrunner. I slike tilfeller må du starte motoren på normal måte.
Under kjøring
Starte/stanse motoren
4-15

•(Europeisk modell)
•Panseret åpnes.
•Førerens sikkerhetsbelte frigjøres og førerdøren åpnes.
Tiden motoren er stanset er kort eller perioden til neste gang motoren slås av ved
tomgang er lang
•Utetemperaturen er høy eller lav.
•Batteriet er tomt.
•Strømforbruket til bilens elektriske deler er høyt.
Motoren startes automatisk mens motoren er stanset på tomgang
Motoren starter automatisk under følgende forhold.
•AV-bryteren for i-stop trykkes inntil pipelyden høres.
•Klimaanlegget brukes med luftstrømsmodusbryteren i stillingen .
•(Automatisk klimaanlegg)
•Temperaturinnstillingsbryteren for klimaanlegget står på maksimal oppvarming/
maksimal avkjøling (A/C ON).
•Temperaturen i kupeen er veldig forskjellig fra temperaturen som er satt for
klimaanlegget.
•Bremsene slippes litt opp i en helling og bilen begynner å bevege seg.
•Det er gått to minutter siden motoren ble slått av på tomgang.
•Batteriet er tomt.
•(Automatgir)
•Gasspedalen trykkes inn med girspaken på D eller M (ikke i andre gir fast modus).
•Girspaken settes i R-stillingen.
•Girspaken skiftes fra N eller P til D eller M (ikke andre gir fast modus).
•Det dreies på rattet med girspaken på D eller M (ikke i andre gir fast modus).
•Girspaken står i M-stilling, andre gir fast modus er valgt.
•(Unntatt europeisk modell)
•(Manuelt gir)
Når girspaken står i fri, og førerens sikkerhetsbelte frigjøres, førerdøren åpnes eller
panseret åpnes.
•(Automatgir)
Når girspaken står i P eller N, eller i D/M-området, og førerens sikkerhetsbelte
frigjøres, førerdøren åpnes eller panseret åpnes.
Under kjøring
Starte/stanse motoren
4-16

FORSIKTIG
(Med cruisekontroll)
Hvis hastigheten settes lavere enn den nåværende bilhastigheten ved å trykke på SET
- eller
RES/
-bryteren (still inn eller gjenoppta), aktiveres ikke varsellyden på omtrent 30 sekunder
selv om bilhastigheten er høyere enn den nylig innstilte hastigheten med 5 km/t. Vær nøye
med å ikke kjøre fortere enn den innstilte hastigheten.
(Med Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise Control med Stop &
Go-funksjon (MRCC med Stop & Go-funksjon))
Hvis hastigheten settes lavere enn den nåværende bilhastigheten ved å trykke på SET
- eller
RES-bryteren (still inn eller gjenoppta), aktiveres ikke varsellyden på omtrent 30 sekunder selv
om bilhastigheten er høyere enn den nylig innstilte hastigheten med 5 km/t. Vær nøye med å
ikke kjøre fortere enn den innstilte hastigheten.
MERKNAD
Når systemet deaktiveres midlertidig ved å trykke gasspedalen helt inn, viser ASL-displayet
avbruddsdisplayet. Hvis bilhastigheten overskrider den angitte hastigheten med omtrent 5
km/t eller mer mens avbruddsdisplayet vises, blinker displayet for angitt hastighet, men det
høres ingen varsellyd.
ttAktivering/deaktivering
MERKNAD
Når tenningen slås av, opprettholdes systemstatus slik den var før systemet ble slått av.
Hvis for eksempel tenningen slås av mens ASL er i bruk, aktiveres systemet på nytt når
tenningen slås PÅ igjen.
Aktivere
Trykk på MODE-bryteren for å bruke systemet. ASL-skjermbildet vises, og
ASL-hovedindikatoren lyser hvitt.
MERKNAD
Når cruisekontrollen, Mazda Radar Cruise Control (MRCC) eller Mazda Radar Cruise
Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon) koples inn etter å ha
trykket på MODE (modus)-bryteren, må du trykke på modusbryteren en gang til for å slå på
ASL.
Deaktivering
Du deaktiverer systemet ved å gjøre følgende:
Når en marsjhastighet er angitt (ASL-innstillingsindikatoren vises i grønt)
Trykk lenge på OFF/CAN-bryteren eller trykk på OFF/CAN-bryteren 2 ganger.
ASL-skjermbildet vises ikke lenger og ASL-innstillingsindikatoren (grønn) vises ikke.
Under kjøring
i-ACTIVSENSE
4-177
