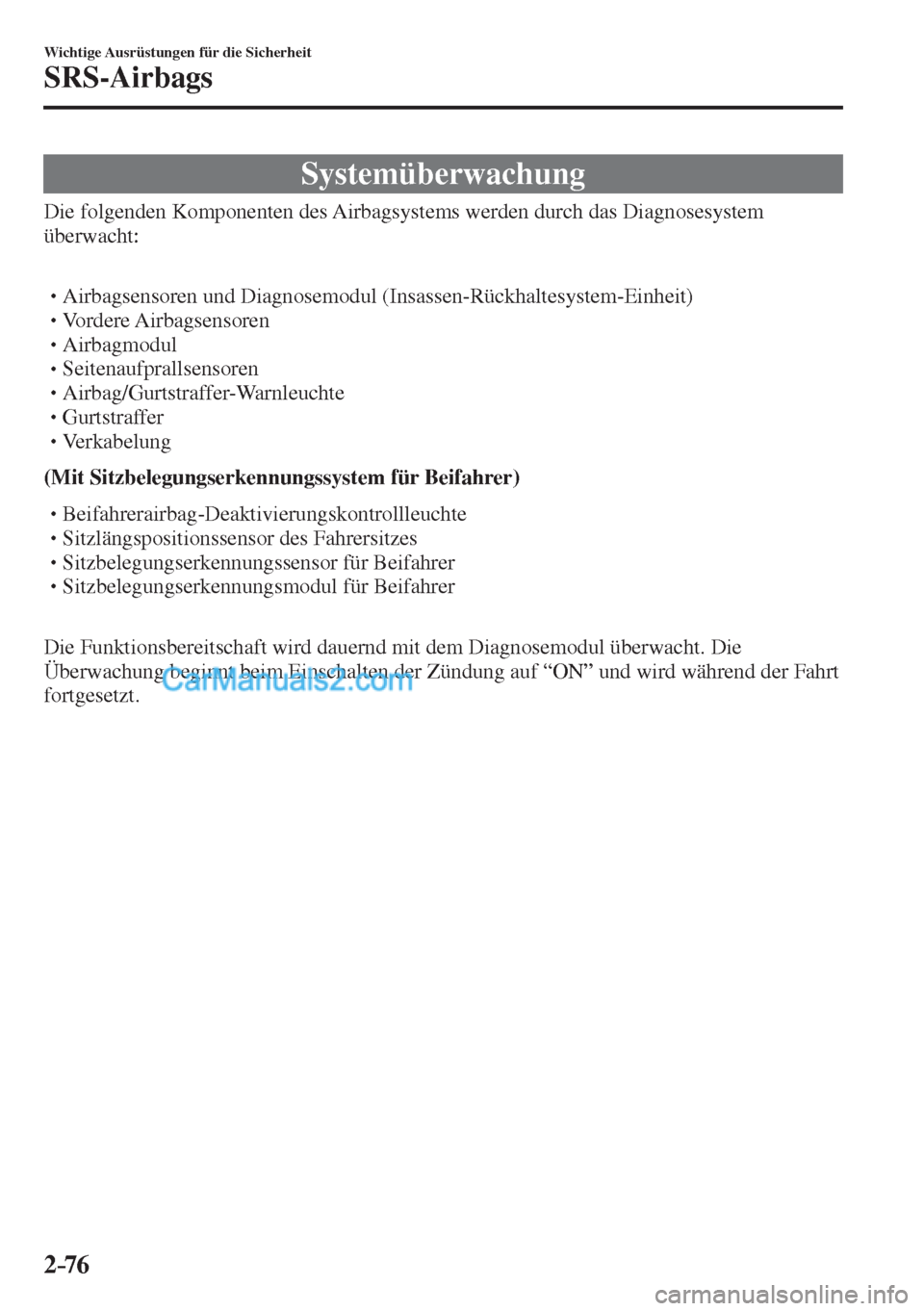

2017 MAZDA MODEL CX-5 sensor

2–76
Wichtige Ausrüstungen für die Sicherheit
SRS-Airbags
Systemüberwachung
Die folgenden Komponenten des Airbagsystems werden durch das Diagnosesystem
überwacht:




 Airbagsensoren und Diagnosemodul (Insassen-Rückhaltesystem-Einheit)



 Vordere Airbagsensoren



 Airbagmodul



 Seitenaufprallsensoren



 Airbag/Gurtstraffer-Warnleuchte



 Gurtstraffer



 Verkabelung

(Mit Sitzbelegungserkennungssystem für Beifahrer)



 Beifahrerairbag-Deaktivierungskontrollleuchte



 Sitzlängspositionssensor des Fahrersitzes



 Sitzbelegungserkennungssensor für Beifahrer



 Sitzbelegungserkennungsmodul für Beifahrer

Die Funktionsbereitschaft wird dauernd mit dem Diagnosemodul überwacht. Die
Überwachung beginnt beim Einschalten der Zündung auf “ON” und wird während der Fahrt
fortgesetzt.

3–8
Vor dem Losfahren
Schlüssel
*nur bestimmte Modelle
Heckklappentaste *
Um die Heckklappe zu öffnen/schließen,
drücken Sie die Heckklappentaste eine
Sekunde lang oder länger, während die
Heckklappe komplett geöffnet/geschlossen
ist.
Die Warnblinkleuchten leuchten zweimal
auf und die Heckklappe wird nach den
Signaltönen geöffnet/geschlossen.

Typ A Typ B

Einbruchsensor-Abschalttaste
*
Um die Funktion des Einbruchsensors
(Teil des Diebstahlschutzsystems)
aufzuheben, drücken Sie die
Einbruchsensor-Abschalttaste innerhalb
von 20 Sekunden nach dem Drücken
der Verriegelungstaste, so dass die
Warnblinkleuchten dreimal aufblinken.
Siehe “Diebstahl-Alarmanlage” auf Seite
3-62 .


Betriebsbereich
Das System funktioniert nur, wenn sich
der Fahrer im Fahrzeug oder in Reichweite
be¿ ndet und den Schlüssel mitführt.
Anlassen des Motors
HINWEIS

 Der Motor kann unter Umständen
auch angelassen werden, wenn sich
der Schlüssel außen in der Nähe der
Türen oder Fenster be¿ ndet, lassen
Sie jedoch den Motor nur an, wenn
Sie sich im Fahrzeug be¿ nden.
 Falls sich nach dem Anlassen des
Motors der Schlüssel nicht im
Fahrzeug be¿ ndet, kann der Motor
nach dem Abstellen und dem
Zurückstellen der Zündung auf aus
nicht mehr angelassen werden.
  Der Gepäckraum ist außerhalb des
Betriebsbereichs, es ist aber möglich,
dass der Schlüssel (Fernbedienung)
trotzdem bedient und der Motor
angelassen werden kann.
Mit LogIn-Fernbedienung


Innenantenne
Betriebsbereich

3–32
Vor dem Losfahren
Türen und Schlösser
WARNUNG
Vor dem Öffnen oder Schließen
der elektrischen Heckklappe muss
die Umgebung immer sorgfältig
kontrolliert werden:
Es ist gefährlich, die Heckklappe
ohne vorheriges Kontrollieren der
Umgebung auf Fahrzeuginsassen
und andere Hindernisse zu öffnen/
schließen. Mit der Einklemmsicherung
soll verhindert werden, dass etwas
eingeklemmt wird, wenn die
Heckklappe auf ein Hindernis stößt.
Je nach Position und Form gewisser
Gegenstände, erkennt das System
sie womöglich nicht als Hindernis.
Es besteht jedoch die Möglichkeit,
dass sich Fahrzeuginsassen schwere
Verletzungen zuziehen, wenn sich die
Heckklappe wegen eines Hindernisses
in die entgegengesetzte Richtung
bewegt.
VORSICHT
An beiden Enden der Heckklappe
sind Sensoren angebracht. Achten
Sie darauf, dass die Sensoren nicht
durch scharfkantige Objekte zerkratzt
oder beschädigt werden, da sich die
Heckklappe ansonsten womöglich nicht
mehr automatisch öffnen/schließen lässt.
Außerdem hält das System an, wenn
der Sensor während des automatischen
Schließens der Heckklappe beschädigt
wird.
Sensor

HINWEIS
Die Einklemmsicherung ist während des
selbsttätigen Schließens der elektrischen
Heckklappe, wenn diese bereits fast
komplett geschlossen ist, nicht aktiv.
Wenn beim Öffnen/Schließen der
Heckklappe ein Hindernis erkannt
wird, ertönt ein akustisches Signal
und die Heckklappe bewegt sich in die
entgegengesetzte Richtung und stoppt
danach.

3–49
Vor dem Losfahren
Spiegel
Blendschutz
Manueller Blendschutzspiegel
Drücken Sie den Stellhebel zum Fahren
am Tag nach vorne. Ziehen Sie den
Hebel für den Blendschutz von folgenden
Fahrzeugen zurück.


Spiegelabblendhebel
Ta g Nacht
Abblendautomatikspiegel
Der Spiegel mit automatischem
Blendschutz vermindert automatisch die
Blendung durch die Scheinwerfer von
folgenden Fahrzeugen, wenn die Zündung
auf ON gestellt ist.
HINWEIS
  Verwenden Sie kein Scheibenreiniger
und hängen Sie keine Gegenstände
am oder um den Lichtsensor auf. Die
Emp¿ ndlichkeit des Lichtsensors
kann beeinträchtigt werden, so dass
er nicht normal funktioniert.

Lichtsensor
  Die automatische
Blendschutzfunktion wird
deaktiviert, wenn die Zündung auf
ON gestellt ist und der Schalt- bzw.
Wählhebel in den Rückwärtsgang
bzw. die Rückfahrstufe gestellt wird.

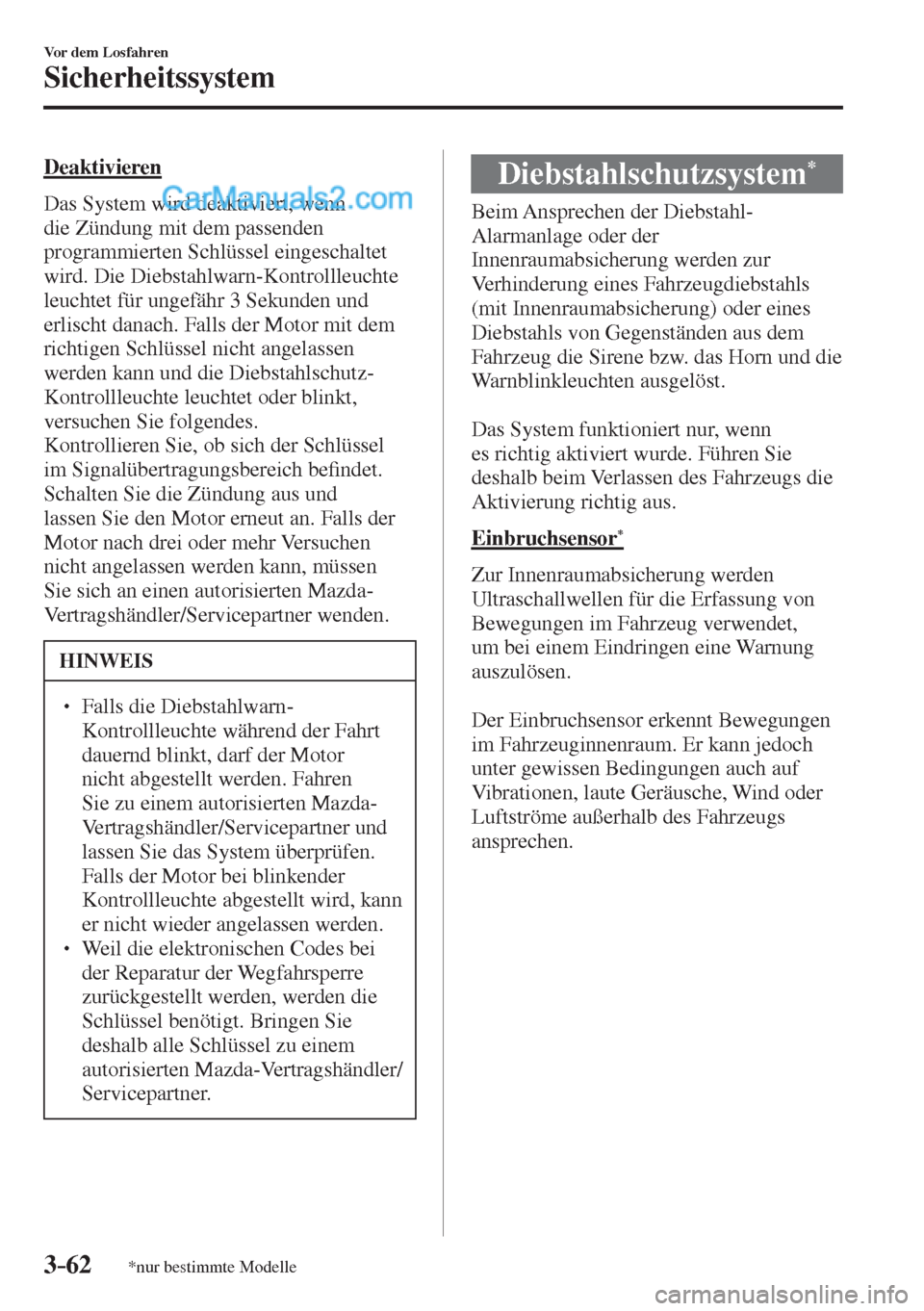

3–62
Vor dem Losfahren
Sicherheitssystem
*nur bestimmte Modelle
Deaktivieren
Das System wird deaktiviert, wenn
die Zündung mit dem passenden
programmierten Schlüssel eingeschaltet
wird. Die Diebstahlwarn-Kontrollleuchte
leuchtet für ungefähr 3 Sekunden und
erlischt danach. Falls der Motor mit dem
richtigen Schlüssel nicht angelassen
werden kann und die Diebstahlschutz-
Kontrollleuchte leuchtet oder blinkt,
versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel
im Signalübertragungsbereich be¿ ndet.
Schalten Sie die Zündung aus und
lassen Sie den Motor erneut an. Falls der
Motor nach drei oder mehr Versuchen
nicht angelassen werden kann, müssen
Sie sich an einen autorisierten Mazda-
Vertragshändler/Servicepartner wenden.
HINWEIS
  Falls die Diebstahlwarn-
Kontrollleuchte während der Fahrt
dauernd blinkt, darf der Motor
nicht abgestellt werden. Fahren
Sie zu einem autorisierten Mazda-
Vertragshändler/Servicepartner und
lassen Sie das System überprüfen.
Falls der Motor bei blinkender
Kontrollleuchte abgestellt wird, kann
er nicht wieder angelassen werden.
  Weil die elektronischen Codes bei
der Reparatur der Wegfahrsperre
zurückgestellt werden, werden die
Schlüssel benötigt. Bringen Sie
deshalb alle Schlüssel zu einem
autorisierten Mazda-Vertragshändler/
Servicepartner.
Diebstahlschutzsystem *
Beim Ansprechen der Diebstahl-
Alarmanlage oder der
Innenraumabsicherung werden zur
Verhinderung eines Fahrzeugdiebstahls
(mit Innenraumabsicherung) oder eines
Diebstahls von Gegenständen aus dem
Fahrzeug die Sirene bzw. das Horn und die
Warnblinkleuchten ausgelöst.

Das System funktioniert nur, wenn
es richtig aktiviert wurde. Führen Sie
deshalb beim Verlassen des Fahrzeugs die
Aktivierung richtig aus.
Einbruchsensor
*
Zur Innenraumabsicherung werden
Ultraschallwellen für die Erfassung von
Bewegungen im Fahrzeug verwendet,
um bei einem Eindringen eine Warnung
auszulösen.

Der Einbruchsensor erkennt Bewegungen
im Fahrzeuginnenraum. Er kann jedoch
unter gewissen Bedingungen auch auf
Vibrationen, laute Geräusche, Wind oder
Luftströme außerhalb des Fahrzeugs
ansprechen.

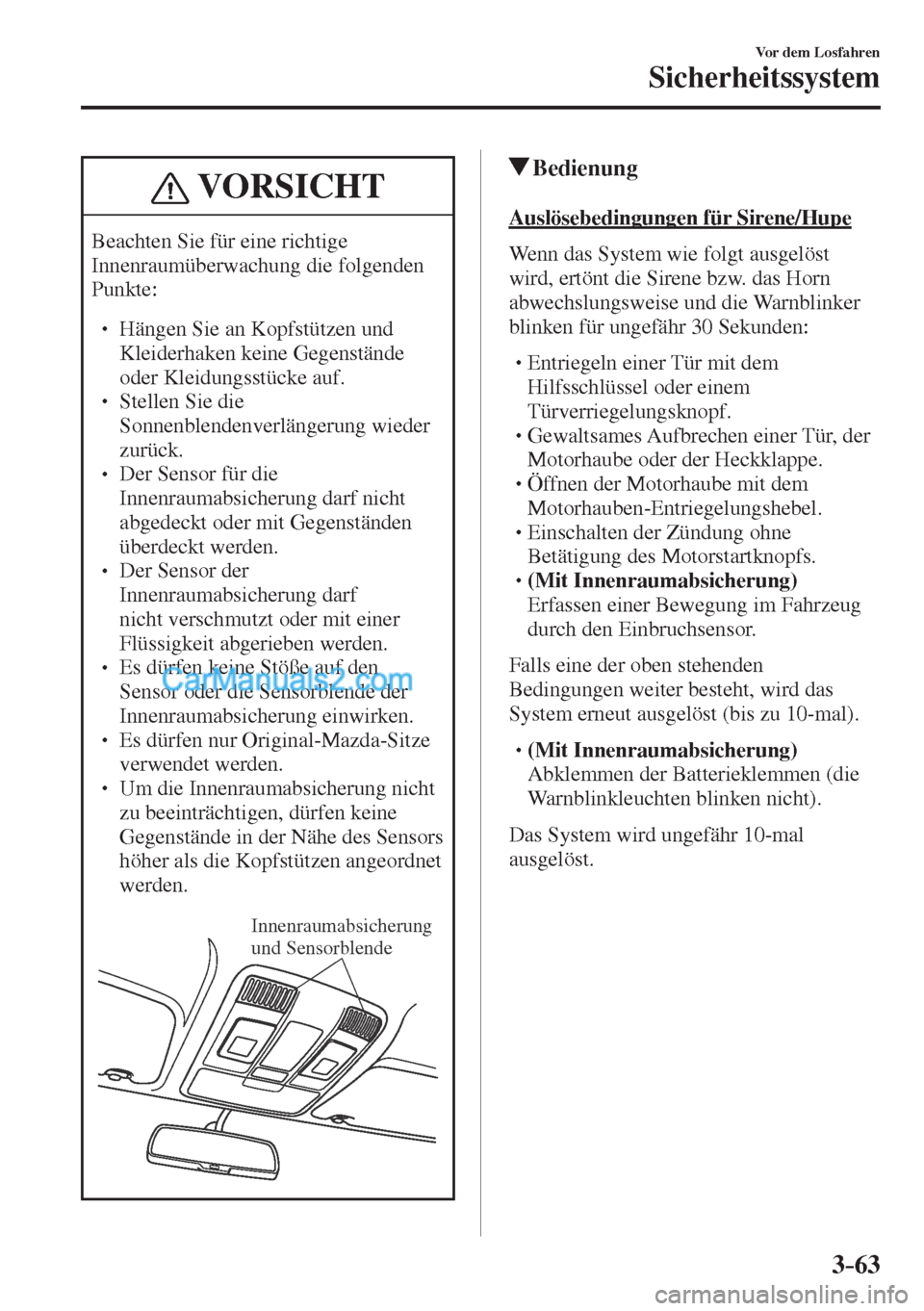

3–63
Vor dem Losfahren
Sicherheitssystem
VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:

 Hängen Sie an Kopfstützen und
Kleiderhaken keine Gegenstände
oder Kleidungsstücke auf.
  Stellen Sie die
Sonnenblendenverlängerung wieder
zurück.
  Der Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
  Der Sensor der
Innenraumabsicherung darf
nicht verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
  Es dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
  Es dürfen nur Original-Mazda-Sitze
verwendet werden.
  Um die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des Sensors
höher als die Kopfstützen angeordnet
werden.
Innenraumabsicherung
und Sensorblende

Bedienung
Auslösebedingungen für Sirene/Hupe
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene bzw. das Horn
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:



 Entriegeln einer Tür mit dem
Hilfsschlüssel oder einem
Türverriegelungsknopf.



 Gewaltsames Aufbrechen einer Tür, der
Motorhaube oder der Heckklappe.



 Öffnen der Motorhaube mit dem
Motorhauben-Entriegelungshebel.



 Einschalten der Zündung ohne
Betätigung des Motorstartknopfs.



 (Mit Innenraumabsicherung)
 Erfassen einer Bewegung im Fahrzeug
durch den Einbruchsensor.

Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10-mal).



 (Mit Innenraumabsicherung)
 Abklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).

Das System wird ungefähr 10-mal
ausgelöst.

3–65
Vor dem Losfahren
Sicherheitssystem
*nur bestimmte Modelle
HINWEIS
  Die Diebstahl-Alarmanlage
kann auch durch die
Autowiederverriegelung aktiviert
werden, wenn die Türen, die
Heckklappe und die Motorhaube
geschlossen sind.
 Siehe “Fernbedienung” auf Seite
3-5 .
  Das System wird deaktiviert, wenn
innerhalb von 20 Sekunden nach dem
Aktivieren des Systems einer der
folgenden Vorgänge ausgeführt wird:



 Entriegeln einer Tür.



 Öffnen einer Tür.



 Öffnen der Motorhaube.



 Einschalten der Zündung auf
"ON".
  Um das System erneut zu aktivieren,
muss der Aktivierungsvorgang noch
einmal ausgeführt werden.
  Falls die Türen durch Drücken
der Verriegelungstaste der
Fernbedienung oder mit dem
Hilfsschlüssel bei aktivierter
Diebstahl-Alarmanlage
verriegelt werden, blinken die
Warnblinkleuchten einmal, um
anzuzeigen, dass das System aktiviert
ist.
Deaktivierung der
Innenraumabsicherung (mit
Innenraumabsicherung)
Falls das Diebstahlschutzsystem unter
den folgenden Umständen aktiviert
wurde, sollte der Einbruchsensor
abgeschaltet werden, um den Alarm nicht
unnötigerweise auszulösen.



 Wenn im Fahrzeug Gegenstände, die
sich bewegen können, Insassen oder
Tiere zurückgelassen werden.



 Wenn sich ein Gegenstand im Fahrzeug
be¿ ndet, der herumrollen kann,
und das Fahrzeug nicht auf festem
Boden abgestellt ist, wie bei einem
Fahrzeugtransport.



 Falls kleine Gegenstände oder Kleider
im Fahrzeug aufgehängt wurden oder
Gegenstände, die sich leicht bewegen
vorhanden sind.



 Parken an einer Stelle mit starken
Vibrationen oder lauten Geräuschen.



 Bei Verwendung eines
Hochdruckwasserstrahls oder bei einer
automatischen Waschanlage.



 Erschütterungen und Vibrationen von
Hagel, Donner oder Blitzen werden auf
das Fahrzeug übertragen.



 Falls bei verriegelten Türen ein Fenster
oder das Schiebedach * geöffnet ist.


 Betrieb einer zusätzlichen Heizung
oder eines Geräts, das einen Luftstrom
oder Vibrationen erzeugt bei aktivierter
Diebstahl-Alarmanlage.

3–66
Vor dem Losfahren
Sicherheitssystem
*nur bestimmte Modelle
HINWEIS
Falls die Türen oder die Heckklappe
für 30 Sekunden geschlossen bleiben,
werden die Türen und die Heckklappe
automatisch erneut verriegelt und das
Diebstahlschutzsystem wird aktiviert,
selbst bei einem geöffneten Fenster oder
Schiebedach
* .

Drücken Sie zum Ausschalten des
Einbruchsensors die Einbruchsensor-
Abschalttaste innerhalb von 20 Sekunden
nach dem Drücken der Verriegelungstaste.
Die Warnblinker blinken drei Mal.
HINWEIS
  Um die Innenraumabsicherung
erneut zu aktivieren, schalten Sie die
aktivierte Diebstahl-Alarmanlage aus
und danach wieder ein.
  Die Innenraumabsicherung ist bei
aktivierter Diebstahl-Alarmanlage
funktionsbereit. Zum Ausschalten
der Innenraumabsicherung müssen
Sie die Deaktivierungstaste der
Innenraumabsicherung jedes Mal
nach dem Aktivieren der Diebstahl-
Alarmanlage drücken.
Ausschalten des
Diebstahlschutzsystems
Ein scharf gestelltes System kann auf
eine der folgenden Weisen ausgeschaltet
werden:



 Drücken der Entriegelungstaste der
Fernbedienung.



 Anlassen des Motors mit dem
Motorstartknopf.



 (Mit LogIn-Fernbedienung)



 Drücken des Türgriffschalters einer
Tür.


Die Warnblinker leuchten zweimal auf.
HINWEIS
Falls die Türen durch Drücken der
Entriegelungstaste der Fernbedienung
bei deaktivierter Diebstahl-Alarmanlage
entriegelt werden, blinken die
Warnblinkleuchten zweimal, um
anzuzeigen, dass das System deaktiviert
ist.
